2D NMR

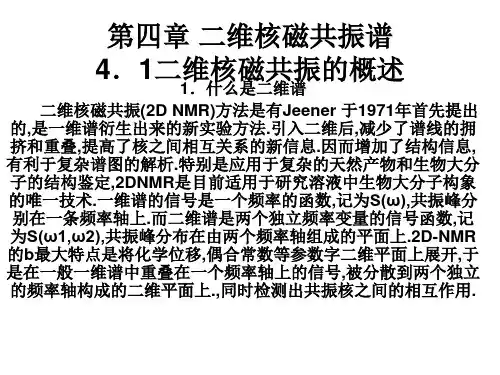

1．什么是二维谱 二维核磁共振(2D NMR)方法是有Jeener 于1971年首先提出 的,是一维谱衍生出来的新实验方法.引入二维后,减少了谱线的拥 挤和重叠,提高了核之间相互关系的新信息.因而增加了结构信息, 有利于复杂谱图的解析.特别是应用于复杂的天然产物和生物大分 子的结构鉴定,2DNMR是目前适用于研究溶液中生物大分子构象 的唯一技术.一维谱的信号是一个频率的函数,记为S(ω),共振峰分 别在一条频率轴上.而二维谱是两个独立频率变量的信号函数,记 为S(ω1,ω2),共振峰分布在由两个频率轴组成的平面上.2D-NMR 的b最大特点是将化学位移,偶合常数等参数字二维平面上展开,于 是在一般一维谱中重叠在一个频率轴上的信号,被分散到两个独立 的频率轴构成的二维平面上.,同时检测出共振核之间的相互作用.
3．二维谱的表达方式
（1）堆积图(stacked plot). • 堆积图的优点是直观,具有立体感.缺点是 难以确定吸收峰的频率。大峰后面可能隐 藏小峰，而且耗时较长。 • (2)等高线（Contour plot） 等高线图类似于等高线地图，这种图的优 点是容易获得频率定量数据，作图快。缺 点是低强度的峰可能漏画。目前化学位移 相关谱广泛采用等高线。
4．2 化学位移相关谱（Correlated Spectroscopy ,COSY）
• 二维化学位移相关谱包括 • 同核化学位移相关谱（Homonuclear correlation） • 1）通过化学键：COSY, TOCSY, 2DINADEQUATE。 • 2）通过空间：NOESY, ROESY。 • 异核化学位移相关谱（Heteronuclear correlation） • 强调大的偶合常数：1H-13C –COSY • 强调小的偶合常数，压制大的偶合常数： COLOC(远程1H-13C –COSY)

二维核磁共振技术在结构解析中的应用
《二维核磁共振技术在结构解析中的应用》二维核磁共振（2D NMR）技术是一种重要的分子结构表征和解析技术，可
以用于研究复杂的生物分子和药物分子的结构和功能。

近年来，二维核磁共振技术在结构解析方面发挥了重要作用，以及它在药物开发中的广泛应用。

研究表明，二维核磁共振技术在结构解析方面有着重要的作用。

它可以帮助研究人员精确地确定分子结构，从而更有效地设计新药物。

它可以确定分子的相对位置，用于识别分子间的相互作用，还可以用于研究分子的活性中心。

此外，二维核磁共振技术还可以研究分子中的氢键和氢键网络，从而更深入地了解分子结构。

此外，二维核磁共振技术在药物开发中也得到了广泛应用。

它可以帮助研究人员更有效地鉴定新药物的结构，并有效地提高药物的作用效果。

它还可以用于研究药物分子的活性中心，从而更好地设计新的药物。

综上所述，二维核磁共振技术是一种重要的分子结构解析技术，在结构解析方面发挥了重要作用，并得到了广泛应用。

它可以帮助研究人员更有效地确定分子结构，从而更好地设计新药物，并有效地提高药物的作用效果。

(1)
2 J jk I j Ik
jk
只与耦合常数有关
• 在检测期t2，系统受 ：
(2) j I jz
2 J jk I j Ik
j
jk
♦ 同核二维J分解谱的脉冲序列靠J调制自旋回波来分解化学位移与J耦合。 ♦ 异核耦合系统若只加13C的180°脉冲会消去J耦合作用，所以必须同时加1H的 180°脉冲，这样才能保存J耦合作用。
1. 预备期(D1)
脉冲序列之间的弛豫延迟，类似一维谱实验的等待时间。理想状态是在 D1结束时磁化矢量M2保持最大，而且在xy平面上的磁化矢量Mxy已恢复 到零。理论上应取D1≥5T1.
2. 演化期(t1)和混合期(tm)
这是2D NMR的关键，正是在演化期和混合期对磁化矢量进行各种各样 的技术处理而产生了不同的2D实验。
a. 同核—一个90°脉冲 b. 异核—由1H的90°脉冲和13C
的90°脉冲组成
♦ 混合脉冲使耦合核之间进行磁 化矢量的交换，从而对耦合相 关信息进行“标记”。
♦ 对检测期t2所记录的时间域FID 信号进行FT变换得到频率域F2 谱，对t1方向的FT变换给出第 二个频率域坐标F1，这样就获 得一个完整的COSY谱。
四、二维J分解谱
• 如果在t1和t2的时间划分处没有任何物理操作，只是核自 旋在t1段受H(1)作用，在t2段受H(2)作用，由于自旋体系受 到的作用不同，因此时间轴被识别开了，这种方法得到
二维分解谱。
• 在液体分子常规NMR谱中共振峰的位置由化学位移Ω/2π 和标量耦合J两个参数确定。
• 若在演化期t1自旋系统受：
四、二维相关谱—COSY
• 二维相关谱 (2D COSY)比二维J分解谱更重要，其中用的最广泛的是化 学位移相关谱，它的两维坐标F1和F2都表示化学位移，从中可以得到 各种核之间连接的信息。

低场二维核磁共振原理低场二维核磁共振（low-field 2D NMR）是一种利用低磁场强度进行核磁共振谱分析的技术。

与传统高场核磁共振相比，低场二维核磁共振具有成本低、体积小、操作简便等优点，因此在一些特定应用领域中得到广泛应用。

核磁共振（Nuclear Magnetic Resonance，NMR）是一种利用原子核在外磁场作用下的共振现象来研究物质性质的技术。

在高场核磁共振中，常使用高强度磁场（通常为1.5T或3T以上）来实现核磁共振现象。

而低场核磁共振则是利用低强度磁场（通常为0.1T以下）进行谱分析。

低场核磁共振的原理与高场核磁共振类似，都是通过外磁场使样品中的核自旋进入能级分裂，然后通过辐射吸收或发射电磁波的方式来获得核磁共振信号。

不同的是，低场核磁共振使用的磁场强度较低，因此需要采用一些特殊的技术手段来克服信号强度低的问题。

为了提高低场核磁共振的信噪比，常使用二维核磁共振（2D NMR）技术。

二维核磁共振是一种将两个核磁共振实验进行组合，通过对两个核磁共振信号之间的关系进行分析，从而获得更多的化学信息的方法。

在低场二维核磁共振中，通常使用的是弛豫增强方法，通过调整两个脉冲之间的时间间隔和强度来增加信号强度。

低场二维核磁共振在结构鉴定、代谢组学、食品分析等领域具有广泛应用。

在结构鉴定方面，通过对核磁共振信号的分析，可以确定化合物的分子结构和化学环境。

在代谢组学中，低场二维核磁共振可以用于分析生物体内的代谢产物，从而了解生物体的代谢过程。

在食品分析方面，低场二维核磁共振可以用于检测食品中的成分和污染物，保证食品的安全性和质量。

低场二维核磁共振是一种利用低磁场强度进行核磁共振谱分析的技术。

它具有成本低、体积小、操作简便等优点，广泛应用于结构鉴定、代谢组学、食品分析等领域。

通过对核磁共振信号的分析，可以获得物质的化学信息，为科学研究和应用提供有力支持。

随着技术的不断发展，低场二维核磁共振在更多领域中的应用前景将会更加广阔。
