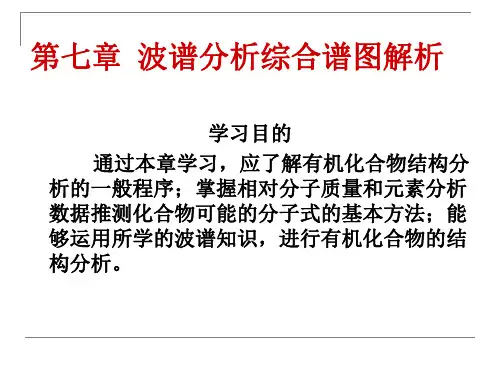

第七章 波谱分析综合谱图解析
学习目的 通过本章学习，应了解有机化合物结构分 析的一般程序；掌握相对分子质量和元素分析 数据推测化合物可能的分子式的基本方法；能 够运用所学的波谱知识，进行有机化合物的结 构分析。
7.1综合解析概述


为了解决有机化合物的结构测定，往往需要依 据MS、1H NMR、13C NMR、IR、UV等进行综合解 析。在进行综合谱图解析前，应注意下列几点： 1.解析练习和实际样品解析之间的差别； 2.各种解析方法的优点及其局限性。
结构
碳谱
氢谱
IR
MS
UV
NO2
没有 直接 信息
没有 直接 信息
C-NO2 m/z 1580-1500 46 1380-1300 O-NO2 1650-1620 1285-1270 N-NO2 1630-1550 1300-1250
CH3-NO2 271nm (R)
硝基苯 252(E2) 280(R) 330(B)

例题5. 某未知物的MS、IR和1 H NMR谱图如 下，请推测其分子结构。

例题6. 某化合物五谱数据及谱图如下a～d， 试推测其结构。 UV光谱数据：在乙醇中λ max=275nm(ε =12)
IR谱
1H
NMR
13C
NMR
MS谱

例题7. 试从下列各种谱图推出未知物的结构。
MS谱
IR谱


例题2. 假定某样品只有C、H、N和O元素组成， 经元素分析仪测定，其中C：70.80%， H： 6.8%，N：10.4%，O：12%。确定其ห้องสมุดไป่ตู้简式。
例题3. 某一样品经元素分析仪测定，其中 C：69.05%， H：4.9%，O：26.05%。求其 最简式。
有机化合物波谱综合解析详解

有机化合物波谱综合解析详解

有机化合物波谱综合解析
波谱综合解析的含义：利用各种波谱分
析方法获得尽可能多的结构信息，通过 对各种波谱分析信息之间的相互对比、 印证，从而获得被分析化合物准确结构 的定性分析方法。 不同波谱分析方法在功能上既有重叠部 分，也有互补部分，在综合解吸时应该 充分发挥各自优势。 在条件允许的情况下，要充分关注 1HNMR和13CNMR，因为NMR提供数据 最丰富，可靠性最高。
MS裂解机理
例题2：UV(甲醇）：λmax=236 nm,(ε=8200), 300 nm(ε=3500), 1NMR, 13CNMR, IR, MS如下，推测结构：
主要依靠NMR，特别关注偶合常数关系，
积分关系，充分利用二维NMR，以及其 他特殊NMR技术，如DEPT, 结合IR, MS, UV-Vis等数据，将可能的碎 片合理连接。 最后充分利用所有波谱分析数据对可能 结构进行确证，排除所有不合理结构。
1.
例题1：根据提 供的IR, HNMR, 13CNMR和MS 推测结构
解：设MS中m/z250为M+峰，因该峰与相邻碎片离子峰 m／z 206(M-44)．m／z 178(M-72)之间关系合理,故m ／z 250为分子离子峰。分子量250为偶数，说明化合 物不含氮或偶数个氮。MS中无明显含S、F、C1、Br、I 的特征碎片离子峰存在。
13C
NMR谱中有12种化学环境不同的碳，由峰的相对强 度判断，分子中应含有14个碳。1H NMR谱中积分简比 (由低场至高场)为3：2：1：2：3：4：3，简比数字之 和为18．表明分子中至少含有18个H。由以上分析可知， 当N＝0时，O＝4，可能分子式为C14H18O14,当N＝2 时．O＝2.5．不合理应舍去，故该化合物的分子式为 C14H18O14，因UN＝6，所以分子中可能有苯基存在。
波谱四种谱图的综合解析

波谱四种谱图的综合解析


A： CH3 - CH (COOH) - O-Ph-Cl
最后对其推导的结构再进一步确认
• 推导成功！你将得到鲜花和掌声！
从估计分子式：C9H9ClO3中减去—Cl、—C6H4-、 >CH-CH3、—COOH基团，只剩下—O—基团， 因此，可拼出以下结构：
H3CHC
O
Cl
H3CHC Cl
OCOOHຫໍສະໝຸດ COOHAB
检查 MS 谱， m/e=155 、 128 、 111 均含有 C1 原子， 说明 C1 原子与苯环直接相连，因此 C1 原子上的 孤对电子与苯环发生 p-π 共轭，所以不易被丢失， 上述三个离子的裂解可有下图得到合理的解释， 所以未知物的结构应是A：
• 由 IR 谱在 32002500 cm-1 的宽 峰 和 接 近 1700 cm-1 的 强 峰 可 推测分子中可 能含有 -COOH ， 在 1200-1250 附 近的强峰可推 测分子中可能 含 有 醚 键 （C-O-C）；
• 从 1H-NMR 谱的高场到低场各峰的积分曲线高度比 为3：1：2：2：1，估计分子中可能是9个H，再估计 C 数 为 （ 200-9-16×3-35 ） /12=9 ， 估 计 分 子 式 ： C9H9ClO3 • 不饱和度=1+n4+1/2×(n3-n1) =1+9+1/2×(0-9-1)=5；
四种谱图的综合解析
• 其它辅助参考： • 物理常数的测定：熔点、沸点、比重、 折射率… … • 元素分析：C、H、N、S、O、P、F、Cl、 Br、I … … • 物理状态的观察：液、固、气味、灼烧--特证火焰颜色… …
四种谱图的综合解析
例1：由如下四种谱图解析C5H10O的结构
7综合图谱分析

7综合图谱分析


例如： 已知分子式C9H9O，不饱和度为5，已知
结构单位为一C6H4一(对位二取代苯不饱和 度为4)和＞C＝O(羰基，不饱和度为1)，剩 余单位分子式为C2H6(不饱和度为零)。所以 一定是两个甲基。
4．利用已确定的结构单元，组成该化合 物的几种可能结构 如果已找出的结构单元的不饱和基 团已知分子的不饱和度相等，则考虑它 们之间各种相连顺序的可能性。若已找 出的结构单元中的不饱和基团的不饱和 度低于分子的不饱和度，除应考虑已确 定的结构单元的相互连接之外，还应考 虑分子中环的组成(环的数目等于上述二 数之差)。
6
O H3C C OCH CH3 CH3
3
1
例13.某未知物分子式为C5H7O2N，其紫外光谱200nm以 上无明显吸收。试确定该化合物结构。
2270
O CH3CH2O C CH2CN
例14.某未知物分 子式为C7H12O2，不 易溶于水、稀酸或 碱，对石蕊试纸呈 中性，不与酰氯或 苯肼反应，也不与 稀的高锰酸钾溶液 反应。试确定该化 合物结构。
O C OCH2CH3
例15.某未知 物，不含卤 素、氮和硫 元素，其分 子量为 102±2。试 确定该化合 物结构。
6
4
H3 C CH3
例16.某未知物分子式为C8H11N，试确定该化合物结构。
750
CH2 CH3 NH2
例17.某未知物分子式为C10H10O，试确定该化合物结构。
CH3 C OH C CH
2．各部分结构的确定 利用五谱中最有用部分的信息来确定分子 内的结构单位。一般紫外光谱判断有无共轭 体系，红外光谱判断有哪些官能团，核磁共 振谱和质谱碎片判断官能团及其取代关系。 先以某一个谱图得到的信息为基础，推断 可能是属于哪一类的化合物，然后用其它图 谱来验证。最后设法更进一步取得信息。用 此种方法，交流各仪器分析方法所得到的信 息，以滚雪球方式增加信息量，可最有效地 得出最后结论。
制药分析--波谱综合解析

制药分析--波谱综合解析


2 9 1 11 2 5 2
③ 综合上述分析，推测未知物分子中存在如下结构单元： -NH2，-CH2-CH3， 3. 结构式的确定 根据以上结构单元，可以推测未知物分子结构如下： 4. 验证
（四）1H核磁共振谱图（1H-NMR）
1. 根据积分线和分子式计算分子中各类氢原子数 目，含氢基团类型及连接顺序。 2. 判断各类质子个数比。
3. 判断与杂原子、不饱和键相连的甲基、亚甲基
和次甲基。
二、 综合解析的一般程序
（一） 测试样品的纯度
可用各种各种方法来确定样品的纯度（如测
熔点：纯物质具有确定的熔点、沸点和折光率等，
1H-NMR谱图中在δ11附近有一单质子峰应对应羧基（－
COOH）中的氢原子，因此可推测分子中含有羧基（－ COOH）；所以推测分子中含有2个氧原子。
1H-NMR谱图
1H-NMR
从低场到高场各组峰的积分曲线高度比为1：2：2，
因此推测分子中存在5个氢原子（H）。
解：1. 确定分子式 ①MS可以看出分子离子峰在152处，可以推断未知物分子量为 152。分子量为偶数，可知分子中不存在奇数个氮原子。而 （M）与（M+2）峰的丰度比接近1：1，所以未知物分子中 可能含有一个溴原子（Br）。 ②1H-NMR从低场到高场各组峰的积分曲线高度比为1：2：2， 因此推测分子中存在5个氢原子（H）。 ③IR 2500～3200cm-1处有一宽峰说明存在羟基（-OH）， 1700cm-1处有一个强峰说明存在羰基（-C=O），而1H-NMR 谱图中在δ11附近有一单质子峰应对应羧基（－COOH）中的 氢原子，因此可推测分子中含有羧基（－COOH）；所以推 测分子中含有2个氧原子。 ④推断分子中所含的C原子数目为：
有机波谱第七章谱图综合解析

有机波谱第七章谱图综合解析

• UV：210nm以上无吸收，可判断分子中无共轭体 系，也无醛、酮羰基存在。
•3. 活泼氢的识别 OH, NH2, NH, COOH, CHO 等活泼氢的存
在可由IR谱、1H NMR谱的特征吸收来识别， 1H NMR 重水交换谱可进一步证实。对于某 些存在互变异构(如β-二酮的烯醇结构)的活泼 氢也可由此识别。除此之外，由分子中氢原 子的数目减去由偏共振去偶13C NMR谱计算 的与碳原子直接相连的氢原子的数目，剩余 氢亦为活泼氢。
复习题
1．在质谱分析中，试以分子中由双电子构成的σ键断裂过程说明均裂、异 裂和半异裂的含义。 2．在红外光谱分析中，习惯上把红外光谱图按波数范围分为四大峰区，每 个峰区都对应于某些特征的振动吸收。请简述各峰区的波数范围及对应的 特征振动吸收，并在每一峰区列举至少三种属于该类特征振动吸收的具体 化学键。 3．有机分子电子跃迁类型主要有哪些？请简要回答并画出简图进行说明。 4. 影响化学位移的因素有哪些？
• 13C NMR δ 114～117 范围的共振吸收峰为sp2杂化 碳的共振吸收，其中有 ,C=C, C=O基存在。
• 1H NMR δ 6～8的多组多重峰为烯烃和苯氢的共振 吸收峰。
以上推导的不饱和基在不同光谱中均有其特征吸收 峰，且与不饱和度相符。故分子中含有 ,C=C, C=O。
• 活泼氢的确定：
CH3 H3C C CH2 OH
CH3
4、 化合物的分子式为C4H6O2,其1H NMR 谱图(300MHz)如图所 示，谱图中δ12.5ppm峰重水交换后消失，推导其结构。
由以上分析可知，当N=0时，O=4，可能分子式 为C14H18O4。当N=2时，O=2.5，不合理应舍去。 故该化合物的分子式为C14H18O4 ，因UN=6
有机波谱第七章谱图综合解析

有机波谱第七章谱图综合解析


复习题
1．在质谱分析中，试以分子中由双电子构成的σ键断裂过程说明均裂、异 裂和半异裂的含义。 2．在红外光谱分析中，习惯上把红外光谱图按波数范围分为四大峰区，每 个峰区都对应于某些特征的振动吸收。请简述各峰区的波数范围及对应的 特征振动吸收，并在每一峰区列举至少三种属于该类特征振动吸收的具体 化学键。 3．有机分子电子跃迁类型主要有哪些？请简要回答并画出简图进行说明。 4. 影响化学位移的因素有哪些？
7.1 谱图综合解析的一般程序
• 1. 推导分子式，计算不饱和度 (1) 由高分辨质谱仪测得精确分子量并给出分子式， 或利用精确分子量计算分子式。 (2) 由质谱的分子离子峰及其同位素峰的相对强 度推导分子式(分子离子峰需有一定的强度)。 (3) 由质谱的分子离子峰确定化合物的分子量， 结合元素分析求得的最简式，或结合1H NMR及 13C NMR谱推导的氢原子数目及碳原子数目之简 比，确定化合物的分子式。
CH CH COOCH3
C H 3C H 2O C H 2C H 2O C O C H C H
OCH3
C H 3C H 2O C H 2C H 2O C O
CH CH OCH3
结构若为A或B，质谱图中均应出现M-31(-OCH3)峰， 此处未观测到，故否定之。 苯 环 上 的 季 碳 的 δ 为 161.5 ， 表 明 该 碳 与 氧 相 连 ， 1H NMR 谱中δ约为6.9的AA'质子的共振吸收也表明邻位 碳与氧直接相连，而已烯碳的δ值表明其不与氧直接 相连，因而排除结构D，故化合物的结构为C。
由图2可知，图中的基峰为 m/z 43，其它离子的丰度都很低， 这是2-戊酮进行 α-裂解和 i -裂解所产生的两种离子质量相同的 结果。
Δm = 4-14, 21-24, 37-38·····通常认为是不合理丢失
综合谱图分析

综合谱图分析


b.选用何种质谱电离技术要根据化合物的结构 性质料决定.
如果样品气化分解,样品极性大或者不容易挥 发,用EIMS是不可能得到分子离子峰的,必须采 用其它的电离方法.对其它的电离方法的使用 范围和分子离子峰或者准分子离子峰的判断要 很清楚
表7.1 各种电离技术的比较
电离方法 电子轰击E (EI)
综合解析的一般步骤如图所示:
EI,元素分析 结合DEPT 未知化合物
HRMS
分子式 的确定
IR,UV HNMR,13CNMR
官能团确定
HNMR,DEPT
结构片段 H_HCOSY,H-CCOSY ,HMQC,HMBC
HMBC,RCOSY
COLOC HOHAHA
分子结构
NOE差谱,NOESY, 手性位移试剂,单晶衍射
首先,要清楚各个谱图的基本应用地位. 从各种谱学方法的内容可以知道：IR,UV谱图解决的是有
机化合物的官能团的问题,质谱主要解决的是化合物的分 子量和分子式 ,质谱中许多碎片离子提供了化合物的许多 有用结构信息.但是对于一个未知化合物的结构,尤其是比 较复杂的分子,起着主导作用的是NMR,我们推导结构时, 可以说是以核磁共振谱图为基础来推导结构,这是因为核 磁共振谱图规律性强，可解析性高，信息量多，谱图多 样。以核磁共振谱图为基础，推导结构便捷，准确度高。

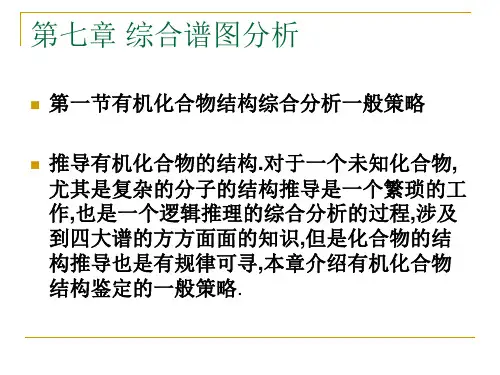

第七章 综合谱图分析
第一节有机化合物结构综合分析一般策略
推导有机化合物的结构.对于一个未知化合物, 尤其是复杂的分子的结构推导是一个繁琐的工 作,也是一个逻辑推理的综合分析的过程,涉及 到四大谱的方方面面的知识,但是化合物的结 构推导也是有规律可寻,本章介绍有机化合物 结构鉴定的一般策略.
解析谱图应该注意:
有机波谱第七章谱图综合解析

有机波谱第七章谱图综合解析


注意：分子式中Cl, Br, F, I, N, O, S等元素的存
在，可由质谱或元素分析判断，氧元素的存在
还可由红外光谱(υO-H, υC-O)或1H, 13C核的化学
位移判断。 分子式确定后，计算不饱和度(UN), UN≥4时， 分子中可能有苯环存在。
• 2. 不饱和基的判断 • UN﹥0的化合物，分子中含有不饱和基或苯环系。 不饱和基的存在在不同谱图中有不同的特征。 • IR谱：1870～1650cm-1 (s)为υC=O。3100 ～ 3000cm-1 (w或m)的υ＝C-H，结合1670～1630cm-1 (m) υC=C或1600～1450cm-1 (m,2 ～3条谱带) 的苯 环骨架伸缩振动，可判断烯基或苯基结构的存在。 在2250cm-1 附近(m) 可能为υC≡N;在2220cm-1 附近 (w) 可能为υC≡C; 1300～1000cm-1 (m,2 ～3条谱带) 为υC-O-C;在1560cm-1 附近(s) 和1360cm-1 附近(s) 为υNO2 ; 1900 ～2300cm-1 (w ～ m)为υx＝y＝z等。 这些不饱和基都具有其特征吸收带。
裂和半异裂的含义。
2．在红外光谱分析中，习惯上把红外光谱图按波数范围分为四大峰区，每
个峰区都对应于某些特征的振动吸收。请简述各峰区的波数范围及对应的 特征振动吸收，并在每一峰区列举至少三种属于该类特征振动吸收的具体 化学键。 3．有机分子电子跃迁类型主要有哪些？请简要回答并画出简图进行说明。 4. 影响化学位移的因素有哪些？
CH3CH2OCH2OCH CH
COOCH3
CH3CH2OCH2O
CH CH COOCH3
CH3CH2OCH2CH2OCOCH CH
OCH3
波谱分析-第六章 波谱综合解析

波谱分析-第六章 波谱综合解析

C≡C 65~100 若有氢，在 2~3
13C-NMR
1H-NMR
MS (m/z)
烯丙基开裂 产生41、55、 69离子峰。
2140~2100， 如果有氢原子 26离子峰。 在3310~3200出 现吸收带。 首先看 1650~1450的吸 收谱带，然后 用900~650可推 断出取代类型。
芳香 环
可推出分子中元素的组成，进而得到 可能的分子式。 （3）结合核磁共振氢谱、碳谱推测简单烃类等 分子的分子式。 （4）综合光谱材料与元素分析确定分子式。 （a）确定碳原子数 ■从13C-NMR得出碳原子的类型数。 （b）确定氢原子数
■从13C-NMR计算出碳上质子的总数HC。
■从1H-NMR的积分强度计算得到的
氢原子数HH。 （c）确定氧原子数 ♦由IR确定有无vOH、vC=O和vC-O-C 的特征 吸收谱带，进一步用 13C-NMR、 1H-NMR 和MS 等有关峰数确定。 （d）确定氮原子数 ♦可由元素分析氮含量推测氮原子个数。 与波谱数据对照。 ♦若MS中有分子离子峰且m/z 为奇数时，分 子中应含奇数个氮。
综合解析就是各种波谱法彼此补充，
用于复杂有机化合物的结构鉴定。 7.1 各种谱图解析时的作用
1．UV法： (1) 判断芳香环是否存在； (2) 判断共轭体系是否存在； (3)由Woodward一Fieser 规则估算共轭双键 或α,β一不饱和醛酮或用F. Scott 经验 公式计算芳香羰基化合物的λmax。
解：从 UV:λmax =275nm(εmax=12) 无共轭系统。
IR光谱：
可看出：
无芳香系统，但有 C=O、-CH2-、-CH3。
NMR：
也示无芳香系统。
1. 确定各部分结构：
有机化合物波谱综合解析

有机化合物波谱综合解析

结合其他分析方法提供的信息，排除不 合理部分。
分子骨架的确定：
主要依靠NMR，特别关注偶合常数关系， 积分关系，充分利用二维NMR，以及其 他特殊NMR技术，如DEPT,
结合IR, MS, UV-Vis等数据，将可能的碎 片合理连接。
最后充分利用所有波谱分析数据对可能 结构进行确证，排除所有不合理结构。
13C NMR谱中有12种化学环境不同的碳，由峰的相对强 度判断，分子中应含有14个碳。1H NMR谱中积分简比 (由低场至高场)为3：2：1：2：3：4：3，简比数字之 和为18．表明分子中至少含有18个H。由以上分析可知， 当N＝0时，O＝4，可能分子式为C14H18O4,当N＝2 时．O＝2.5．不合理应舍去，故该化合物的分子式为 C14H18O4，因UN＝6，所以分子中可能有苯基存在。
解：IR：3100~2700cm-1吸收表明有饱和和不饱和碳氢振动， 1695cm-1、表明有羰基（醛或酮），1600、1470cm-1中等强度 吸收带为苯环的骨架伸缩振动，1230cm-1的强吸收带为C—O 伸缩振动吸收。 UV: 232nm, 276nm, 313nm三个吸收带可能为苯的E带、B带及 醛或酮碳基的R带。λ和ε值增大表示它们可能与助色团相连。 13CNMR: 宽带去偶表明分子中有8种化学环境不同的碳，由偏 共振13C NMR可知．Δ192(t), 表明为醛基碳，130~155范围内 三个季碳共振吸收垮及106，108，128三个叔碳共振吸收表明 分子中有三取代苯结构，102表示有仲碳，并发生强去屏蔽， 暗示可能与两个吸电基团连接。 1H NMH：从低场到高场积分比约为1：2：1：2, 可能含有6个 氢， 其中9.8(1H, s)为醛基氢，6.7, ~7.4的多重峰为苯环上三个 氢的共振吸收峰。从分裂形状判定，两个化学环境不同的氢 相邻，另外一个仅发生远程偶合，为孤立氢。 6.0(2H. s)为对 应碳谱亚甲基结构，没有相邻氢，从化学位移判断，必然为 两个强吸电基团两端连接，IR中有C-O强吸收，可能为两个氧 相邻。

有机波谱分析--综合波谱解析法

普通碳谱(COM谱)的峰高，常不与碳数成比例是其缺点， 而氢谱峰面积的积分高度与氢数成比例，因此二者可互为补 充。
二、四大波谱综合解析步骤
1．了解样品 来源： 天然品、合成品、三废样品等、 物理化学性质与物理化学参数：
物态、熔点、沸点、旋光性、折射率、溶解度、极性、 灰分等， 可提供未知物的范围，为光谱解析提供线索。一般样品 的纯度需大于98％，此时测得的光谱，才可与标准光谱对 比。
三、 综合光谱解析示例
练习1：根据如下谱Байду номын сангаас确定化合物C9H10O2（M=150）结构， 并说明依据。
三、 综合光谱解析示例
练习1：根据如下谱图确定化合物C9H10O2（M=150）结构， 并说明依据。
三、 综合光谱解析示例
练习1：根据如下谱图确定化合物C9H10O2（M=150）结构， 并说明依据。
2、紫外吸收光谱在综合光谱解析中的作用
紫外吸收光谱(UV) 与分子中的生色团和助色团有关，只涉 及电子结构中与p 电子有关部分，在结构分析中紫外光谱的 作用主要提供有机化合物共轭体系大小及与共轭体系有关的 骨架。如，是否是不饱和化合物 是否具有芳香环结构等化 合物的骨架信息。
3、红外吸收光谱在综合光谱解析中的作用
核磁共振碳谱(13C NMR)碳谱与氢谱类似，也可提供化合 物中 1.碳核的类型 2.碳分布 3.核间关系三方面结构信息。 主要提供化合物的碳“骨架”信息。
碳谱的各条谱线一般都有它的惟一性，能够迅速、正确地
否定所拟定的错误结构式。碳谱对立体异构体比较灵敏，能 给出细微结构信息。
在碳谱中:
质子噪音去偶或称全去偶谱(proton noise deeoupling或proton complete deeoupling，缩写COM，其作用是完全除去氢核干

有机波谱分析 综合图谱解析

1.某未知物分子式为C5H12O，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构
1 :
2 : 9
2.某一未知化合物，其分子式为C 13H 16O 4。

已测定它的红外光谱、核磁共振谱以及紫外吸收光谱.如图，试确该未知化合物的结构。

730
750122017401030
5
λmax 260nm(ε215)
6
4
1
3、某未知物，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在210nm以上没有吸收，确定此未知物。

3
6 22
4、某未知物 C11H16 的 UV、IR、1H NMR及MS谱图数据如下，推导未知物结构。

t
：
1
H NMR
MS：主要的离子峰可由以下反应得到：
各谱数据与结构均相符，可以确定未知物是正戊基苯。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3
• IR法： – 官能团的检出 – 有关芳香环的信息(有无芳香环以及电负性不强 的取代 基位置) – 确定炔烃、烯烃，特别是双键类型的判断 • UV法： – 判断芳香环的存在 – 判断是否有共轭体系存在 – 估算λmax
4
结构研究的一般程序 • • • • • • • • 纯度检查 测定分子量 确定分子式 计算不饱和度 推断结构碎片 推断平面结构式 确定立体构型 结构确证
3 4
2
α β
CH2CH2CH2CH2CH3
γ δ
3. 指认（各谱数据的归属） UV：λmax208nm（苯环E2带），265nm（苯环B带）。 IR（cm-1）：3080，3030（苯环的υCH），2970，2865（烷基的υCH） ，1600，1500（苯环骨架），740，690（苯环δCH，单取代），1375（CH3 的δCH），1450（CH2的CH3δCH）。
第六章 综合解析
Combined UV, IR, MS, NMR
各种谱图解析时的要点：
• 1H-NMR法： – 确定质子总数和每一类质子数 – 区分羧酸、醛、芳香族(有时知道取代位置)、 烯烃、烷烃质子 – 从自旋偶合相互作用研究其相邻的取代基 – 加入重水检出活泼氢
2
• MS法: – 从分子离子峰及其同位素峰确定分子量、分子 式(并非总是可能的) – Cl、Br、S等的鉴定(从M+2、M+4峰) – 含氮原子的推断(氮规则、断裂形式) – 由简单的碎片离子与其它图谱资料的相互比较, 推测官能团及结构片段
CH3 CH3 N CH2
21
4、某未知物 C11H16 的 UV、IR、1H NMR及MS谱图数据如下， 推导未知物结构。
22
t
23
[解] 1. 从分子式 C11H16，计算不饱和度Ω＝4； 2. 结构式推导 UV：240～275 nm 吸收带具有精细结构，表明化合物为芳烃； IR :：695、740 cm-1 表明分子中含有单取代苯环； MS ：m/z 148为分子离子峰，其合理丢失一个碎片，得到m/z 91的苄基离 子； 1H NMR：积分高度比表明分子中有1个CH 和4个－CH － 其中（1.4～ ， 3 2 1.2）ppm为2个CH2的重叠峰； 因此，此化合物应含有一个苯环和一个C5H11的烷基。 1H NMR 谱中各峰裂分情况分析，取代基为正戊基，即化合物的结构为：
15
• 在红外光谱中1740cm-1附近的强吸收带，说明未知物 存在羰基。而在1220cm-1和1030 cm-1附近的两个吸收 带，是由于C—O—C伸缩振动所引起的。上述三个 吸收带表示有非共轭的酯存在。从紫外吸收光谱数据 λmax 260nm(ε215)，证实芳环没有与酯基共扼。 因为一般C6H5—R（R是烷基)的λmax都在260nm附 近。 • 在δ1. 15处的三重峰，偶合常数为J= 7Hz，通过积 分值指出具有6个质子，这说明是两个甲基。而在δ 4.1处的四重峰，通过积分值指出其具有4个质子，这 应该是与上述δ1.15处的2个甲基分别相连的2个亚甲 基，即两个CH3CH2—。由于它们的化学位移稍偏低 场，所以它们可能分别与氧原子相连，即分子中存在 着2个 —OCH2CH3。
24
1 H NMR：
MS：主要的离子峰可由以下反应得到：
各谱数据与结构均相符，可以确定未知物是正戊基苯。
25
26
O
CH2
CH2
O
C
CH3
20
从分子量减去这一部分，剩下的质量数是44，仅足以组成1个最简单的叔胺基，
CH3 CH3 N
正好核磁共振谱中δ2.20处的单峰(6H )，相当于2个连到氮原子上的甲基。因 此，未知物的结构为
CH3 CH3
O N CH2 CH2 O C CH3
此外，质谱中的基峰m /e 58是胺的特征碎片离子峰，它是由氮原子的β位上 的碳碳键断裂而生成的。结合其它光谱信息，可定出这个碎片为
16
在δ4.45处的单峰，积分值指出具有1个质子，这 说明是1个次甲基，并且它邻近没有氢原子。 • 综合以上信息，我们可以指出未知物具有下列的 碎片结构：
O O
,
C OCH2CH3
，
C OCH2CH3 ,
CH
• 这些碎片的总和正好等于未知物的分子式，并且 它们只有一种连结方式:
O
C
CH O
OCH2CH3 OCH2CH3
6
5.红外光谱可提供分子中可能含有的官能团信息.。 6.由质谱的分子离子峰，碎片离子峰可推知可能 存在的分子片断，根据分子离子峰与碎片离子 峰以及各碎片离子峰m/e的差值可推知可能失去 的分子片断，从而给出可能的分子结构。 7.核磁共振谱可给出分子中含几种类型氢，各种 氢的个数以及相邻氢之间的关系，以验证所推 测结构是否合理。
7
1.某未知物分子式为C5H12O，它的质谱、红外光谱 以及核磁共振谱如图，它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构
8
9
1:2:9
10
分析：(1) 分子式C5H12O→求得不饱和度为0→故未知 物应为饱和化合物。 (2)未知物的IR在3640cm-1处有1尖峰，这是游离-OH基 的特征吸收峰；在3360cm-1处有1宽峰，但当溶液稀 释后复又消失，说明存在着分子间氢键；未知物 NMR谱中δ4.1处的宽峰，经重水交换后消失。上述 事实确定，未知物分子中存在着羟基。 (3)未知物NMR谱中δ0.9处的单峰，积分高度为9，可 能是同一C上的3个CH3；δ3.2处的单峰，积分高度 为2，对应1个-CH2-，单峰意味着相邻原子上无H与 其偶合，很可能位于特丁基和羟基之间。 (4)质谱中从分子离子峰失去质量31（－CH2OH）部分 而形成基峰m/e57的事实为上述看法提供了证据。
11
• 综合以上信息，推断未知物 的结构是：
CH3 H3C
C
CH3
CH2OH
• MS中的主要碎片离子得到了如下解释:
CH2 + OH m/e31 -2H m/e29 m/e73 CH3
CH3 H3C
+ . CH2OH
CH3 H3C
C
CH3
