电子探针分析

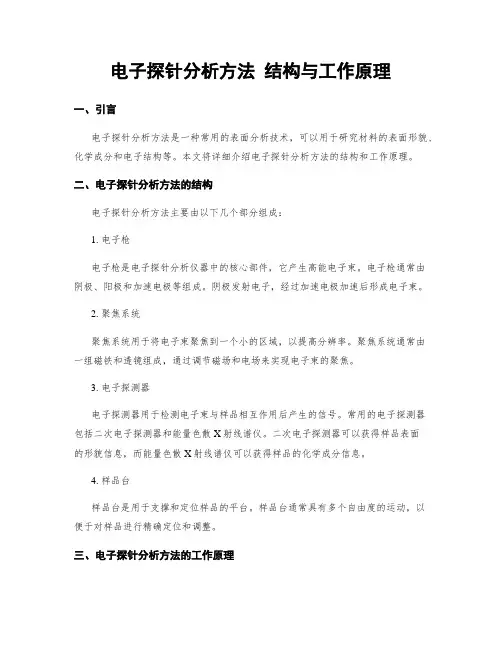

电子探针分析方法结构与工作原理一、引言电子探针分析方法是一种常用的表面分析技术，可以用于研究材料的表面形貌、化学成分和电子结构等。

本文将详细介绍电子探针分析方法的结构和工作原理。

二、电子探针分析方法的结构电子探针分析方法主要由以下几个部分组成：1. 电子枪电子枪是电子探针分析仪器中的核心部件，它产生高能电子束。

电子枪通常由阴极、阳极和加速电极等组成。

阴极发射电子，经过加速电极加速后形成电子束。

2. 聚焦系统聚焦系统用于将电子束聚焦到一个小的区域，以提高分辨率。

聚焦系统通常由一组磁铁和透镜组成，通过调节磁场和电场来实现电子束的聚焦。

3. 电子探测器电子探测器用于检测电子束与样品相互作用后产生的信号。

常用的电子探测器包括二次电子探测器和能量色散X射线谱仪。

二次电子探测器可以获得样品表面的形貌信息，而能量色散X射线谱仪可以获得样品的化学成分信息。

4. 样品台样品台是用于支撑和定位样品的平台。

样品台通常具有多个自由度的运动，以便于对样品进行精确定位和调整。

三、电子探针分析方法的工作原理电子探针分析方法的工作原理基于电子束与样品相互作用后产生的信号。

主要包括以下几个步骤：1. 电子束的生成与聚焦电子束由电子枪产生，并经过聚焦系统聚焦到一个小的区域。

聚焦系统通过调节磁场和电场来实现电子束的聚焦，以提高分辨率。

2. 电子束与样品的相互作用电子束与样品相互作用后，会发生多种物理与化学过程，如电子散射、电子俘获、电子激发等。

这些相互作用会产生二次电子、背散射电子、X射线等信号。

3. 信号的检测与分析电子探测器用于检测电子束与样品相互作用后产生的信号。

二次电子探测器可以获得样品表面的形貌信息，而能量色散X射线谱仪可以获得样品的化学成分信息。

通过对信号的检测与分析，可以得到关于样品表面形貌、化学成分和电子结构等方面的信息。

4. 数据处理与图像重建获得的信号经过数据处理与图像重建，可以得到样品的表面形貌图像、元素分布图像等。

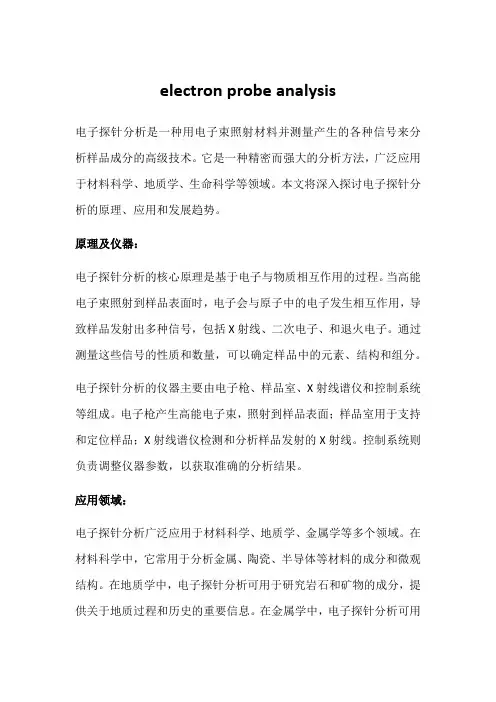

electron probe analysis电子探针分析是一种用电子束照射材料并测量产生的各种信号来分析样品成分的高级技术。

它是一种精密而强大的分析方法，广泛应用于材料科学、地质学、生命科学等领域。

本文将深入探讨电子探针分析的原理、应用和发展趋势。

原理及仪器：电子探针分析的核心原理是基于电子与物质相互作用的过程。

当高能电子束照射到样品表面时，电子会与原子中的电子发生相互作用，导致样品发射出多种信号，包括X射线、二次电子、和退火电子。

通过测量这些信号的性质和数量，可以确定样品中的元素、结构和组分。

电子探针分析的仪器主要由电子枪、样品室、X射线谱仪和控制系统等组成。

电子枪产生高能电子束，照射到样品表面；样品室用于支持和定位样品；X射线谱仪检测和分析样品发射的X射线。

控制系统则负责调整仪器参数，以获取准确的分析结果。

应用领域：电子探针分析广泛应用于材料科学、地质学、金属学等多个领域。

在材料科学中，它常用于分析金属、陶瓷、半导体等材料的成分和微观结构。

在地质学中，电子探针分析可用于研究岩石和矿物的成分，提供关于地质过程和历史的重要信息。

在金属学中，电子探针分析可用于质量控制和材料研究，确保金属产品符合特定的标准。

技术优势：与传统的化学分析方法相比，电子探针分析具有许多技术优势。

首先，它具有极高的空间分辨率，能够在微米尺度上进行分析。

其次，电子探针分析不需要样品的特殊制备，适用于各种形状和尺寸的样品。

此外，它具有多元素分析的能力，可以同时检测多个元素，提高了分析的效率。

发展趋势：随着科技的不断进步，电子探针分析技术也在不断发展。

未来的发展趋势包括提高空间分辨率、降低分析的检测限、推动样品制备技术的创新等。

同时，与其他先进的分析技术结合，如扫描电子显微镜和能谱技术，将进一步拓展电子探针分析在科学研究和工业应用中的应用范围。

电子探针分析作为一种强大而高效的分析技术，对于材料研究和质量控制具有重要意义。

通过深入了解其原理、仪器、应用和未来发展趋势，我们可以更好地理解这一技术的优势和局限性，促进其在不同领域的广泛应用。

实验6 电子探针（能谱仪）结构原理及分析方法一、实验目的与任务1) 结合电子探针仪实物，介绍其结构特点和工作原理，加深对电子探针的了解。

2)选用合适的样品，通过实际操作演示，以了解电子探针分析方法及其应用。

二、电子探针的结构特点及原理电子探针X射线显微分析仪(简称电子探针)利用约1Pm的细焦电子束，在样品表层微区内激发元素的特征X射线，根据特征X射线的波长和强度，进行微区化学成分定性或定量分析。

电子探针的光学系统、真空系统等部分与扫描电镜基本相同，通常也配有二次电子和背散射电子信号检测器，同时兼有组织形貌和微区成分分析两方面的功能。

电子探针的构成除了与扫描电镜结构相似的主机系统以外，还主要包括分光系统、检测系统等部分。

本实验这部分内容将参照第十四章，并结合实验室现有的电子探针，简要介绍与X射线信号检测有关部分的结构和原理。

三、实验方法及操作步骤电子探针有三种基本工作方式：点分析用于选定点的全谱定性分析或定量分析，以及对其中所含元素进行定量分析；线分析用于显示元素沿选定直线方向上的浓度变化；面分析用于观察元素在选定微区内浓度分布。

1．实验条件(1) 样品样品表面要求平整，必须进行抛光；样品应具有良好的导电性，对于不导电的样品，表面需喷镀一层不含分析元素的薄膜。

实验时要准确调整样品的高度，使样品分析表面位于分光谱仪聚焦圆的圆周上。

(2) 加速电压电子探针电子枪的加速电压一般为3～50kV，分析过程中加速电压的选择应考虑待分析元素及其谱线的类别。

原则上，加速电压一定要大于被分析元素的临界激发电压，一般选择加速电压为分析元素临界激发电压的2～3倍。

若加速电压选择过高，导致电子束在样品深度方向和侧向的扩展增加，使X射线激发体积增大，空间分辨率下降。

同时过高的加速电压将使背底强度增大，影响微量元素的分析精度。

(3) 电子束流特征X射线的强度与入射电子束流成线性关系。

为提高X射线信号强度，电子探针必须使用较大的入射电子束流，特别是在分析微量元素或轻元素时，更需选择大的束流，以提高分析灵敏度。

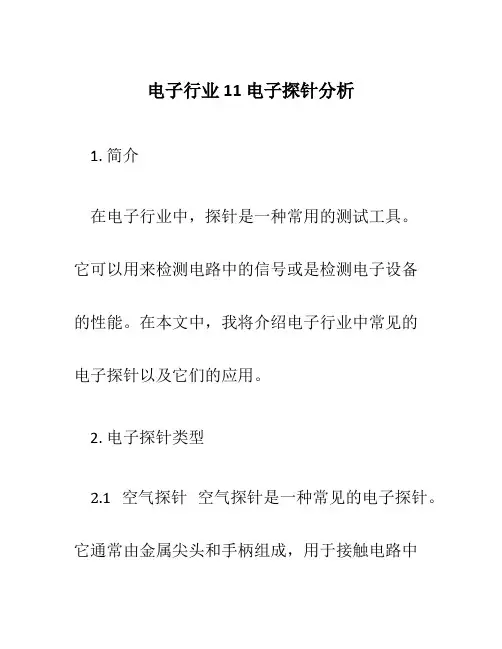

电子行业 11 电子探针分析1. 简介在电子行业中，探针是一种常用的测试工具。

它可以用来检测电路中的信号或是检测电子设备的性能。

在本文中，我将介绍电子行业中常见的电子探针以及它们的应用。

2. 电子探针类型2.1 空气探针空气探针是一种常见的电子探针。

它通常由金属尖头和手柄组成，用于接触电路中的信号。

空气探针可以通过触点接收电路中的信号，并将其传输到测试仪器中进行分析。

空气探针常用于测量电路中的电压、电流和频率等参数。

2.2 刚性探针刚性探针是另一种常见的电子探针。

与空气探针不同，刚性探针使用硬的金属尖头来接触电路中的信号。

刚性探针通常用于测量小尺寸电子元件或者在封装较为复杂的电路上进行精确的测量。

刚性探针的尖头通常非常细小，可以准确地进行信号接触。

2.3 逻辑分析探针逻辑分析探针是一种特殊的电子探针，用于分析数字电路中的信号。

逻辑分析探针通常通过引脚或者针脚连接到电路的输出端口上，然后将信号传输到逻辑分析仪进行分析。

逻辑分析探针可以用于检测和分析电路中的高低电平、时序以及通信协议等。

2.4 海绵探针海绵探针是一种特殊的电子探针，其尖头以海绵的形式设计。

海绵探针通常用于敏感的电子元器件测量，可以减少尖头对电路的损伤。

海绵探针的尖头通常非常柔软，可以适应不同形状的元器件。

3. 电子探针的应用3.1 电路测试电子探针常用于电路测试中。

通过使用电子探针，我们可以轻松地检测电路中的信号，并将其传输到测试仪器中进行分析。

电子探针的使用可以帮助我们发现电路中的故障，并准确地测量电路的性能。

3.2 元器件测量电子探针可以用于精确测量元器件的参数。

例如，我们可以使用刚性探针来测量电阻、电容和电感等元器件的数值。

通过测量这些参数，我们可以准确地了解元器件的性能。

3.3 信号分析逻辑分析探针可以用于分析数字电路中的信号。

通过使用逻辑分析探针，我们可以了解电路中的高低电平、时序以及通信协议等。

这对于开发和调试数字电路非常有用。

电子探针分析的原理及应用1. 什么是电子探针分析电子探针分析（EDXA）是一种非破坏性的元素分析技术，它利用电子探针对样品进行扫描，测量样品中元素的组成和分布。

通过分析样品中的元素含量和空间分布，可以获取有关样品化学成分、晶体结构和元素显微区域分布的信息。

电子探针分析广泛应用于材料科学、地质学、生物学等领域。

2. 电子探针分析的原理电子探针分析基于以下几个基本原理：•触发效应：电子束与物质相互作用时，会激发样品中的原子和分子，从而引发一系列物理过程，包括发射特定的X射线。

•特征X射线产生：当电子束与样品相互作用时，通过电子-原子相互作用，快速电子会被样品中的原子击中，产生特定能量的X射线。

•X射线分析：通过检测和分析这些特征X射线的能量和强度，可以确定样品中含有的元素种类和相对含量。

3. 电子探针分析的应用电子探针分析在材料科学、地质学、生物学等领域有广泛的应用，例如：3.1 材料科学•化学成分分析：电子探针分析可以用于材料的化学成分分析，帮助确定材料中各种元素的含量。

•晶体结构分析：通过电子探针分析，可以确定晶体样品的晶格结构和晶体缺陷的类型和分布。

•材料质量控制：电子探针分析可以用于材料的质量控制，例如通过检测材料中的杂质含量来保证材料的品质。

3.2 地质学•矿石分析：电子探针分析可以用于地质样品中矿石的元素分析，帮助矿物学家了解地质样品中的元素含量和分布。

•岩石成分分析：通过电子探针分析，可以确定岩石样品中各种元素的含量和分布，从而了解岩石的成因和演化历史。

•地球化学研究：电子探针分析可以用于地球化学研究，例如通过分析地沟壁岩样品中的元素含量，可以了解地质过程中的地球化学反应。

3.3 生物学•细胞成分分析：电子探针分析可以用于生物样品中细胞成分的分析，例如细胞内的元素含量和分布。

•组织结构分析：通过电子探针分析，可以对组织样品进行测量，获得组织内各种元素的含量和分布情况。

•生物样品分析：电子探针分析可以用于生物样品的元素分析，例如血液样品中的元素含量。

第三章　电子探针分析方法第一节　方法原理　一、信息的产生及其特征二、图谱形成及分辨率三、定量分析四、定性分析第二节　仪器描述　一、仪器组成二、X射线谱仪－波谱仪三、能量色散谱仪四、能量分析仪－多道脉冲波高分析仪五、处理、显示系统第三节　应用示例一、成分分析二、状态分析¾信息的特征性本方法是基于聚焦电子束对被测原子内壳层电子的非弹性散射后发生的辐射跃迁（产生特征X 射线），其能量是电子跃迁前后所处能级的差值，即有：第一节　方法原理一、信息产生及其特征EE E h ∆=−=终态初态ν电子的能级结构决定于原子，是特征的。

因此，辐射的波长或能量也是特征的，具有指纹性9探测器窗口对分析元素的限制X射线显微分析方法，由于X射线的接收是通过一个铍制的窗口，铍窗对X射线存在吸收，能量小于约1keV的X射线基本上被吸收而探测不到而Z小的元素本身的X射线产额很低，因此普通的铍窗口探测器只能探测原子序数Z≥11（钠）的元素为能分析低Z的元素，1980年代以来国际上开发了所谓的无窗口探测器和极薄窗口探测器，或用对低能X射线吸收小的材料（如BN薄膜）制备窗口，可以对Z≥5（硼）的元素进行定性定量分析9分析灵敏度与原子序数关系从各系谱线产额随Z而变化的规律可知，分析的灵敏度也是随原子序数Z 增加而提高：Z>22，灵敏度为100ppm；10<Z<22，灵敏度为1000ppm；5<Z<10，灵敏度为10000ppm（1%）9分辨率决定于谱线的半高宽（FWHM）由探测器测到的信号（光电过程，将X射线量子转变为电脉冲信号）服从高斯分布（非对称），形成高斯峰，其峰的FWHM即谱仪的分辨率，是谱仪性能的重要指标。

FWHM除决定于不同谱线系外，还决定于探测器的类型（即与仪器有关）¾方法特点与局限特点微区小，达1∼30µm3（5∼30keV加速电压、束斑1∼5µm条件下）灵敏度高，绝对灵敏度为10-15g无损测定简单快速，对多元组成试样可一次显谱（全谱）可进行点、线、面成分分布测定缺点与局限对轻元素不灵敏，一般Z≥11（Na），若用BN薄膜窗口，可分析到硼不适于作大面积内平均成分分析对长波段X射线，难以找到合适的分光晶体和较理想的X光探测器仪器较昂贵，结构较复杂二、图谱形成及分辨率¾图谱形成当入射电子束进入试样，即试样中所有元素的不同线系特征X射线都可能会被激发和发射为了对特定元素进行有效检测，就必须首先对各个不同波长（或能量）的特征X射线进行鉴别分析，即进行展谱━━波长展谱或能量展谱，然后对各种波长（能量）特征X射线分别进行计算测量，形成图谱波谱━━以波长为依据进行展谱(Wavelength Dispersion Spectroscopy )能谱━━以能量为依据进行展谱(Energy Dispersion Spectroscopy)图谱作为成分分析的基本功能（或主要参数）有：定性判据：波长（或能量）的特征性，通过展谱后进行分析定量分析：选定波长（或能量）的信息强度，通过计算测量得到一个X光量子hν入射到气体管，因其能量不同，可能电离的Ar+-e’对数目不同，则输出的脉冲高度不同。

实验六电子探针结构原理及分析方法电子探针是一种常用的表面分析仪器，主要用于研究材料的表面形貌、表面成分和表面结构。

本实验主要介绍电子探针的结构原理及常用的分析方法。

一、电子探针的结构原理电子探针主要由以下组成部分构成：1.电子枪：电子枪是产生并加速电子束的装置。

它由阴极、阳极和栅极组成，通过电子枪产生的电场和磁场将电子束加速并定向到样品表面。

2.样品台：样品台是用于固定样品的平台，通常具有微调功能，可调整样品的位置和角度。

3.探头：探头是连接电子枪与样品的部分，主要由电子透镜和对象器组成。

4.电子探测器：电子探测器用于检测样品表面反射、散射或发射的电子，将其转化为电信号并进行放大和处理，最终形成图像或谱图。

5.显示器与计算机：将电子探测器输出的信号通过显示器显示，并通过计算机进行数据处理和图像生成。

电子探针的工作原理是利用电子束与样品表面相互作用产生的信号来分析样品的性质。

当电子束照射到样品表面时，会与样品中的原子、分子和晶体产生相互作用，引起样品表面的不同反应。

根据样品与电子束之间的相互作用类型，电子探针可以分为以下几种分析方法。

二、电子探针常用的分析方法1.电子能谱分析：电子能谱分析是电子探针的主要应用之一，它是通过测量样品反射或散射的电子能谱来研究样品的成分和结构。

电子能谱可以提供样品中元素的信息、元素化学状态、表面形貌等多种信息。

通过比对标准样品的能谱图，可以确定待测样品中的元素组成及含量。

2.扫描电镜观察：扫描电镜是利用电子束与样品表面相互作用产生的信号来观察样品表面形貌的方法。

相比传统的光学显微镜，扫描电镜具有更高的分辨率和更大的放大倍数。

通过调整扫描电镜的参数，可以获得样品表面的高分辨率图像，观察样品的形貌、纹理和微观结构。

3.能谱成像：能谱成像是将电子探针的能谱分析与扫描电镜观察相结合的一种方法。

通过在样品表面进行连续的电子能谱分析，可以获得样品表面不同位置的元素组成信息。

将这些信息与扫描电镜获得的图像相结合，就可以得到具有元素分布和形貌信息的能谱成像图像。
