计算机控制技术4

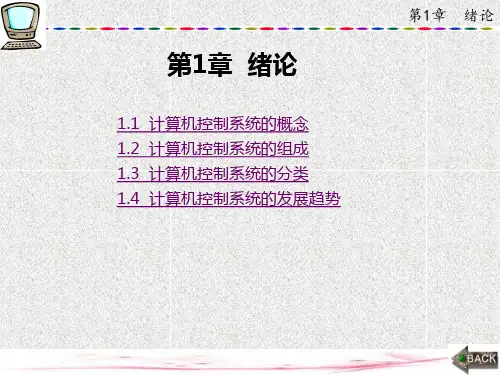

第1章 绪论
2. (1) 串级调节。 在简单调节回路中， 选取干扰影响特别 明显的一个中间变量， 附加一个调节器， 组成内调节回路 (或副调节回路) ， 用来初步克服干扰的影响， 同时用原回 路(称主回路) 中的调节器(主调节器) 的输出作为副调节器的 给定值， 使副调节器跟随此值达到进一步的精细调节。 这是 用一个内回路对主要干扰影响进行初调的控制系统。
第1章 绪论
3. 设备管理系统可以提供设备自身及过程的诊断信息、 管 理信息、 设备(包括智能仪表)运行状态信息、 厂商提供的设 备制造信息。 例如， Fisher Rosemoune公司推出的AMS管理 系统， 它安装在主计算机内并完成管理功能， 可以构成一个 现场设备的综合管理系统信息库， 在此基础上实现设备的可 靠性分析以及预测性维护， 将被动的管理模式改变为可预测 的管理维护模式。 AMS软件是以现场服务器为平台的T型结构， 在现场服务器上支撑模块化， 功能丰富， 为用户提供一个图 形化界面。
第1章 绪论
DDC控制系统中常使用小型计算机或微型机的分时系统来 实现多个点的控制功能。 实际上属于用控制机离散采样， 实 现离散多点控制。 这种DDC计算机控制系统已成为当前计算机 控制系统中的主要控制形式之一, DDC系统原理图如图1.2所示。
第1章 绪论 图 1.2 DDC系统原理图
第1章 绪论
第1章 绪论
(4) 分程调节。在需用不同的手段分阶段地控制一个参数 时， 采用这种调节。 例如:一个反应器的温度调节， 在正常 温度范围内用水冷却即可， 但温度达高限后需用冷冻水冷却， 低于低限时需用蒸汽加热， 方能保持正常反应。 满足这种需 要的调节称分程调节。 在分程调节中， 由一个测量元件、 一 个调节器及三个调节阀组成系统， 由三个调节阀分别控制冷水、 冷冻水和蒸汽的流量。 冷水阀通常调整到当温度在低限时全关， 高限时全开； 冷冻水阀在温度高限时全关， 温度超过高限时 开启； 蒸汽阀在温度低限时全关， 再低时开启。 为了避免冷 水阀及冷冻水阀在超高限时同时开启， 还要增加一个冷水阀超 高限自动关闭装置， 这样就可以进行分程调节了。 分程调节 系统的调节质量类似简单调节， 若需提高， 宜采用串级调节、 前馈调节等改进措施。

工业自动化中的计算机控制技术工业自动化是指通过计算机、仪器仪表和执行器等技术手段，对工业生产过程进行监测、控制和优化，以提高生产效率、降低成本和改善产品质量。

在工业自动化系统中，计算机控制技术起到了至关重要的作用。

一、计算机控制技术的基本原理和分类1.1 基本原理计算机控制技术是指利用计算机进行物理过程的控制，主要包括采集过程的信息、处理这些信息并对物理过程进行控制的三个环节。

其中，信息采集是指通过传感器等设备，将物理过程的信息转换成计算机可以处理的电信号；信息处理是指利用计算机对采集到的信息进行运算和处理；控制是指计算机根据处理后的信息，通过执行器等设备对物理过程进行干预和调节。

1.2 分类根据计算机控制技术的不同特点和应用领域，可以将其分为以下几类：1.2.1 逻辑控制技术逻辑控制技术是利用计算机对离散事件进行控制的技术，常用于开关控制、计时器等。

逻辑控制技术通过编写逻辑控制程序，根据输入的条件决定输出的动作，实现对工业过程的控制。

1.2.2 过程控制技术过程控制技术是利用计算机对连续过程进行控制的技术，常用于流程控制、温度控制等。

过程控制技术通过采集过程的信息，对其进行处理和分析，并根据处理结果对过程进行控制，实现对工业过程的自动化控制。

1.2.3 模型预测控制技术模型预测控制技术是利用数学模型对系统进行建模，并通过对模型进行预测和优化来实现对工业过程的控制。

模型预测控制技术可以对工业过程进行长期的预测和优化，以达到最佳的控制效果。

二、计算机控制技术在工业自动化中的应用2.1 生产线控制生产线控制是指利用计算机控制技术对生产线上的设备和工艺进行控制，以实现生产过程的自动化。

通过在生产线上布置传感器和执行器等设备，采集生产过程的信息并对其进行处理和控制，可以提高生产效率、降低成本，并提高产品质量的稳定性。

2.2 机器人控制机器人控制是指利用计算机控制技术对机器人进行控制，实现其灵活和自主的工作能力。

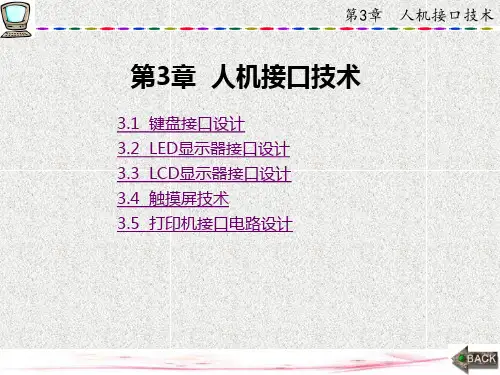

第3章 人机接口技术
发光二极管(Light Emitting Diode, LED)是一种电-光转 换型器件， 是PN结结构。 在PN结上加正向电压， 产生少子 注入， 少子在传输过程中不断扩散， 不断复合而发光。 改 变所采用的半导体材料， 就能得到不同波长的发光颜色。
第3章 人机接口技术
LED的主要优点如下： ·主动发光。 一般产品的亮度大于1 cd/m2， 高的可达 10 cd/m2。 ·工作电压低。 约为2 V。 ·正向偏置工作。 性能稳定， 工作温度范围宽， 寿命 长(105 h)。 ·响应速度快。 对于直接复合型材料， 响应速度为16 MHz～160 MHz； 对于间接复合材料响应速度为105 Hz～106 Hz。 ·尺寸小。 一般LED的PN结芯片面积为0.3 mm2。 LED的主要缺点是电流大， 功耗大。
3.1.2
1. 采用8255A可编程并行输入/输出接口扩展独立式按键的电 路如图3.5所示。
第3章 人机接口技术 图3.5 采用8255A扩展独立式按键电路图
第3章 人机接口技术
若背景机选用8×C196CPU， 8255A的口地址分配如下：
PA口为7FFCH、 PB口为7FFDH、 PC口为7FFEH、 控制口为
第3章 人机接口技术 图3.1 按键抖动波形
第3章 人机接口技术
2.
一个按键的电路如图3.2所示。 当按下按键S时， VA=0， 为低电平； 当未按下按键S时， VA=1， 为高电平。 反之， 当VA=0时， 表示按键S被按下； 当VA=1时， 表示按键S未被
按下。 由按键电路的分析可见， 按键闭合与否， 反映在电压上
第3章 人机接口技术 表3.1 LED显示器字模表
第3章 人机接口技术

沈阳大学范立南《计算机控制技术》习题参考答案（完整版）《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出 (3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道 (5) 系统软件，应用软件 2．选择题(1) A (2) B (3) C (4) A (5) B 3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
