通用笔记本电路维修图1系统板供电电路3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示图3-21 MAX1632公版电路图2．三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部 V 的四个驱动器输出方波脉冲去SHDN 大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。

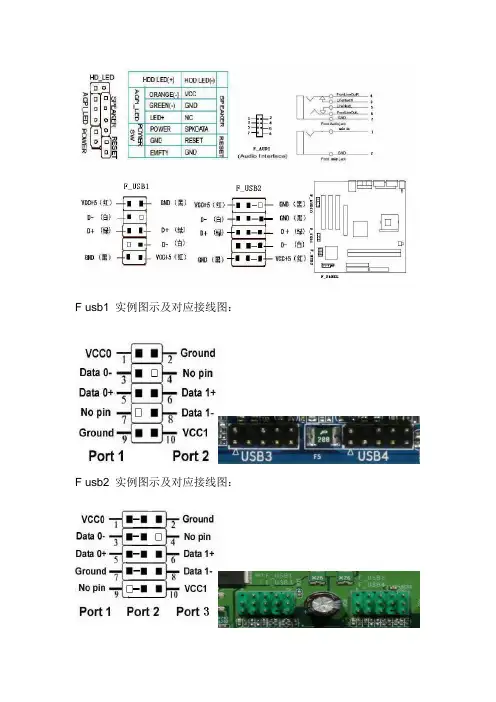

F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频常用部分联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。
3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
笔记本主板电源原理及架构通常情况下，笔记本由适配器或电池供电。
常用适配器的典型输出电压为。
电池通常输出、等。
但主板内部各部分的工作电压并没有这么高。
如DDRIII内存工作电压通常为，LAN工作电压为，硬盘、MODEN 等需要5V等等。
除了工作电压不同以外，主板不同部分对电源的带负载能力要求也不同。
例如DDRII内存通常要求电源能提供8A左右的电流。
而CPU则往往需要超过30A以上且变化速率很高的电流。
针对不同要求，我们需要把适配器或电池提供的电，经过精确的变换之后，再分配给不同的部分。
设计笔记本主板电源部分的目的，简单的说，就是利用适配器或电池提供的电能，为主板各个部分单独制定合适的供电方案。
下图为一典型电源架构图。
图典型笔记本电源总架构由图可以看出，适配器或电源经过众多变换，最终分成很多不同的部分。
本文所有章节即围绕此图展开，详细的介绍各个部分的作用、特性以及解决方案。
上图为外部电源（适配器或电池）与主板电源相连接的部分，也是一个更加简略的架构图。
外部电源的电压会被分布到一个电源平面上，以某品牌商务机种架构为例，此平面称为+PWR_SRC。
若适配器和电池都在，电池处在充电状态或不工作，+PWR_SRC 电压即为适配器的电压，通常为。
若只有适配器接入，情况相同。
若只有电池接入，+PWR_SRC 为电池输出电压，通常为或。
主板各个部分不同的电源都直接或间接的由+P WR_SRC 转换得来。
图中使用了FDC654P 来将+PWR_SRC 转换成+BL_PWR_SRC,用ISL62870 将+PWR_SRC 转换为+GPU_CORE, +GPU_CORE 为显卡的工作电源。
除了电源变换外，从上图还可以看出，电池的充电电路也是电源架构的一部分。
详情将会在以后章节中具体分析。
主板维修技巧主板维修技巧及是否不良）3-1-3. 查BATTERY之SHORT PIN（JUMPER）是否未上或上錯位置BATTERY 之電壓是否正確，CRYSTAL頻率及其相關線路是否正常3-2﹒PCIRST不正確查CHIP之PCIRST至PCI SLOT（PIN A15）之線路是否OPEN or SHORT或零件不良3-3 CPURST不正確查CHIP至CPU之線路是否OPEN or SHORT或零件不良4. 查BE0～BE7，A2～A31，D0～D63等信號及其相關之線路是否OPEN or SHORT或零件不良5﹒查ADS，CPURDY，PCI之REQ0～REQ3，等信號及其相關之線路是否OPEN or SHORT或零件不良6﹒查PCI SLOT之AD0～AD31等信號及其相關之線路是否OPEN orSHORT或零件不良7﹒BIOS不良或無資料（可使用良品之BIOS交換測試確定之）8﹒查SA0～SA16，SD0～SD7（XD0～XD7）等信號及其相關之線路是否OPEN or SHORT或零件不良1.熟悉PC主板的总线类型及I/O总线插槽中各信号排列情况，以I/O插槽中重要信号为线索进行故障点查找是维修PC主板致命性故障的关键。
