给水排水管道工程施工及验收规范121页PPT

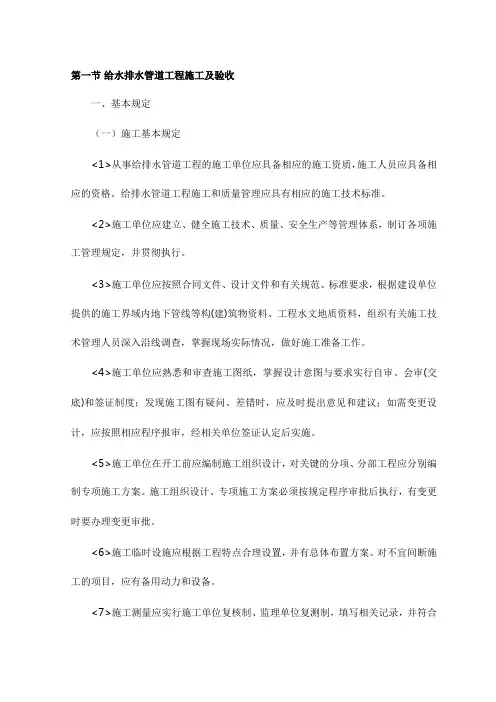

第一节给水排水管道工程施工及验收一、基本规定（一）施工基本规定<1>从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。

给排水管道工程施工和质量管理应具有相应的施工技术标准。

<2>施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。

<3>施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况，做好施工准备工作。

<4>施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。

<5>施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。

施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。

<6>施工临时设施应根据工程特点合理设置，并有总体布置方案。

对不宜间断施工的项目，应有备用动力和设备。

<7>施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：<7.1>施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；<7.2>临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；<7.3>临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；<7.4>不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；<7.5>对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。

给水排水管道工程施工及验收规范1总则1．O．1 为加强给水排水管道工程的施工管理．提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益．特翩定本规范。

1．0．2本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。

1．0．3给水排水管道工程应按设计文件和施工图施工。

变更设计应经过设计单位同意。

1．O．4给水排水管道工程的管材、管道附件等材料．应符合国家现行的有关产品标准的规定，并应具有出厂合格证。

用于生活饮用水的管道，其材质不得污染水质。

1．0．5给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

1．O．6给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。

2施工准备2．0．1给水排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位挺出变更设计的要求。

2．0．2给水排水管道工程施工前}应根据旌工需要进行调查研究，并应掌握管道沿线的下列情况和资料t2．O．2．1现场地形、地貌、建筑物各种臂线和其他设施的慵阮2．O．2．2工程地质和水文地质资料；2．O．2．3气象资料}2．O．2．4工程用地、交通运输及排水条件2．O．2．5施工供水、供电条件2．O．2．6工程材料、施工机械供应条件2．0．2．7在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及漉冰的资料；2．0．2．0结合工程特点和现场条件的其他情况和资料。

2．O．3给水排水管道工程施工前应编制施工组织设计。

施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，尚应分别编制施工设计。

2．0．4施工测量应符合下列规定t2．0．4．1施工前．建设单位应组织有关单位向施工单位进行现场交桩2．O．4．2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
