成都市电信分公司管线工程部分预决算标准及相应施工规范标准为了贯彻降本增效的建设方针,更好地规范工程管理, 实现项目管理精细化, 成都电信分公司网络发展部会同有关部门,组织四川通信科研规划设计有限责任公司、四川公众通信建设监理有限责任公司成都分公司、部分施工单位相关人员针对不符合我公司发展的需要，以及国家、部颁标准未能明确的“通信管线工程部分预决算标准及相应施工规范标准问题”，进一步作出了明确和规范，现规定如下：一、管道工程1、管道单段长度超过10 米，并且孔数在 3 孔以上的应计取施工测量工日；10 米以下或 3 孔以下不计取。
2、人孔坑和挖深≥ 1.8 米的管道沟要计取挡土板，标准手孔和挖深＜ 1.8 米的管道沟不计取挡土板；人孔坑及 1.8 米以上管道沟要计取15%放坡系数。
3、城郊新建道路建设管道工程挖土土质按硬土计取；现业二环路以内和郊县城区内配合市政道路建设管道工程挖土土质按硬土50%、沙砾土 50%的比例计列；开挖土质情况、路面情况、结构层情况、开挖宽度、深度等由监理公司现场签证认可。
如高于上述标准的须经建设单位相关管理人员审核确认。
4、人孔坑（不含手孔）抽水按中流水计取；管道沟抽水不计取，特殊地段要抽水须由监理公司现场签证认可。
5、单段长度超过10 米，并且孔数在 3 孔以上的引上管道要做混凝土基础。
6、管道混凝土基础厚度分12 孔以下按8cm 计取、 24 孔以下按10cm 计取、 24 孔以上按 12cm 计取，基础宽度按管群宽度加宽 10cm（每侧 5cm）计取。
定额取定套用基础宽度相近的定额×（实际宽度 /定额宽度）。
7、塑料管管道要做混凝土包封，在车道的钢管管道要做混凝土包封（人行道、绿化带不包封）。
包封体积的计算：以管间间距 1.5cm、两侧包封厚度6cm、顶部厚度8cm 计算体积。
8、人孔只做外壁防水（内壁不做防水油）；水泥管管道要做防水。
防水面积计算：以水泥管群两侧高度各加5cm 及管群顶部宽度之和按实计算防水面积。
成都市电信分公司管线工程部分预决算标准及相应施工规范标准为了贯彻降本增效的建设方针,更好地规范工程管理, 实现项目管理精细化,成都电信分公司网络发展部会同有关部门,组织四川通信科研规划设计有限责任公司、四川公众通信建设监理有限责任公司成都分公司、部分施工单位相关人员针对不符合我公司发展的需要，以及国家、部颁标准未能明确的“通信管线工程部分预决算标准及相应施工规范标准问题”，进一步作出了明确和规范，现规定如下：一、管道工程1、管道单段长度超过10米，并且孔数在3 孔以上的应计取施工测量工日；10米以下或3 孔以下不计取。
2、人孔坑和挖深》1.8米的管道沟要计取挡土板，标准手孔和挖深V 1.8米的管道沟不计取挡土板；人孔坑及1.8米以上管道沟要计取1 5%放坡系数。
3、城郊新建道路建设管道工程挖土土质按硬土计取；现业二环路以内和郊县城区内配合市政道路建设管道工程挖土土质按硬土50%、沙砾土50%的比例计列；开挖土质情况、路面情况、结构层情况、开挖宽度、深度等由监理公司现场签证认可。
如高于上述标准的须经建设单位相关管理人员审核确认。
4、人孔坑（不含手孔）抽水按中流水计取；管道沟抽水不计取，特殊地段要抽水须由监理公司现场签证认可。
5、单段长度超过10米，并且孔数在3 孔以上的引上管道要做混凝土基础。
6、管道混凝土基础厚度分12孔以下按8cm计取、24孔以下按10cm计取、24孔以上按12cm计取，基础宽度按管群宽度加宽10cm （每侧5cm）计取。
定额取定套用基础宽度相近的定额x（实际宽度/定额宽度）。
7、塑料管管道要做混凝土包封，在车道的钢管管道要做混凝土包封（人行道、绿化带不包封）。
包封体积的计算：以管间间距 1.5cm、两侧包封厚度6cm、顶部厚度8cm计算体积。
8、人孔只做外壁防水（内壁不做防水油）；水泥管管道要做防水。
防水面积计算：以水泥管群两侧高度各加5cm 及管群顶部宽度之和按实计算防水面积。
一、网络布线系统验收标准过去国内大多数综合布线系统工程采用国外厂商生产的产品，且其工程设计和安装施工绝大部分由国外厂商或代理商组织实施。
当时因缺乏统一的工程建设标准，所以不论是在产品的技术和外形结构，还是在具体设计和施工以及与房屋建筑的互相配合等方面都存在一些问题，没有取得应有的效果。
为此，我国主管建设部门和有关单位在近几年来组织编制和批准发布了一批有关综合布线系统工程设计施工应遵循的依据和法规。
这方面的主要标准和规范如下所示。
1、国家标准《综合布线系统工程设计规范》(GB50311-2007)根据建设部公告，自2007年10月1日起施行。
2、国家标准《综合布线系统工程验收规范》(GB50312-2007)根据建设部公告，自2007年10月且日起施行。
3、国家标准《智能建筑设计标准》(GB汀50314-2006)由原建设部和国家质量技术监督局联合批准发布，自2007年7月1日起施行。
4、国家标准《智能建筑工程质量验收规范》(GB50339-2003)由原建设部和国家质量监督检验检疫总局联合发布，自2003年10月1日起施行。
5、国家标准《通信管道工程施工及验收规范》(GB50374-2006)由原信息产业部发布，自2007年5月1日起施行。
6、国家标准《建筑电气工程施工质量验收规范》(GB50303-2002)由原建设部发布，向2002年6月且日起施行。
7、通信行业标准《建筑与建筑群综合布线系统工程设计施工图集》(YDD5082-99)由信息产业部批准发布，自2000年1月1日起施行。
8、通信行业标准《城市住宅区和办公楼电话通信设施设计标准》的T)/T2008-930由建设部和原邮电部联合批准发布，自1994年9月1日起施行。
9、通信行业标准《城市住宅区和办公楼电话通信设施验收规范》(YDD5048-97)由原邮电部批准发布，自1997年9月1日起施行。
10、通信行业标准《城市居住区建筑电话通信设计安装图集》向T>5010-95)由原邮电部准发布，自1995年7月1日起施行。
通信管道施工及验收技术规范关于发布《通信管道工程施工及验收技术规范》（修改本）的通知邮部（1990）288号各省、自治区、直辖市邮电管理局，各计划单列局，部属设计、施工单位，部通信干线工程管理处：为了加强邮电通信工程管理，适应线路技术发展的需要，现将修订的《通信管道工程施工及验收技术规范》（YDJ39-90）批准发布，自一九九0年十二月一日起实施，一九八三年颁发试行的《通信管道工程施工及验收技术规范》YDJ39-83同时废止。
本规范的管理工作，由部基建司负责，其出版发行工作由邮电出版社办理。
抄送：人民邮电出版社部内：科技司、电信总局、政策法规司。
中华人民共和国邮电部1990年5月25日目录总则 (225)器材检验 (226)第一节一般规定 (226)第二节水泥及小泥制品 (226)钢材、管材与软件 (228)建筑材料 (229)工程测量 (230)第四章土方工程 (232)挖掘沟 (232)回填土 (234)第五章人（手）孔、通道建筑 (235)第一节一般规定 (235)第二节人（手）孔、通道的地基与基础 (236)墙体 (237)人（手）孔上覆及通道沟盖 (238)口圈安装 (239)第六章模板、钢筋及混凝土、砂浆 (240)装拆模板 (240)钢筋加工 (241)混凝土浇灌 (243)水泥砂浆 (244)第七章铺设管道 (244)地基 (244)基础 (244)管道铺设 (246)第八章工程验收 (252)竣工技术资料 (252)检验项目及内容 (252)附录一：本规范所用新旧计量单位对照 (254)附录二：干打水泥管块生产工艺要求 (255)附录三：撞痕法试验管块强度 (256)附录四：特细砂混凝土配制的若干规定 (257)附录五：90毫米孔径水泥管块管孔位置及规格示意图 (259)附录六：常用各种标号普通混凝土参考配比及每米³用料量 (260)一、说明 (260)二、预制品用普通混凝土 (261)20毫米碎石混凝土配比及每米³用料表 (261)中砂40毫米碎石中砂混凝土配比及每米³用料表 (262)20毫米砾石混凝土配比及每米³用料表 (263)中砂40毫米砾石混凝土配比及每米³用料表 (264)中砂三、现浇普通混凝土 (265)15毫米碎石混凝土配比及每米³用料表 (265)中砂20毫米碎石混凝土配比及每米³用料表 (266)中砂40毫米碎石混凝土配比及每米³用料表 (267)中砂第二章器材检验第一节一般规定第2．1．1条通信管道工程所用的器材规格、程式及质量，应由施工单位在使用之前进行检验，发现问题应及时处理。

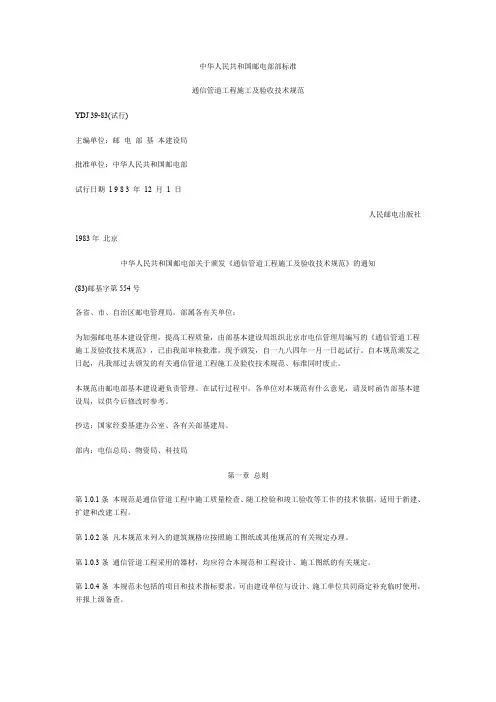

中华人民共和国邮电部部标准通信管道工程施工及验收技术规范YDJ 39-83(试行)主编单位：邮电部基本建设局批准单位：中华人民共和国邮电部试行日期 1 9 8 3 年12 月1 日人民邮电出版社1983年北京中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知(83)邮基字第554号各省、市、自治区邮电管理局，部属各有关单位：为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。
自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。
本规范由邮电部基本建设避负责管理。
在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。
抄送：国家经委基建办公室、各有关部基建局。
部内：电信总局、物资局、科技局第一章总则第1.0.1条本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。
第1.0.2条凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。
第1.0.3条通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。
第1.0.4条本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。
第1.0.5条在施工过程中，施工单位应严格执行相关规定，确保工程质量，建设单位应通过工地随工检验人员严格进行随工检验及隐蔽工程检验、签证工作。
第1.0.6条竣工验收工作应执行部颁《邮电基本建设工程竣工验收办法》的规定，验收项目和要求应按本规范的规定办理。
随工检验和竣工验收中发现不符合规范规定的项目。
凡由施工造成者，应由施工单位返修至合格。
第1.0.7条各施工单位制订的施工操作规程应贯彻本规范的要求，不得与本规范的规定相抵触。
第1.0.8条本规范的解释权与修改权属邮电部。
中华人民共和国邮电部部标准通信管道工程施工及验收技术规范YDJ 39-83(试行)主编单位：邮电部基本建设局批准单位：中华人民共和国邮电部试行日期 1 9 8 3 年12 月1 日人民邮电出版社1983年北京中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知(83)邮基字第554号各省、市、自治区邮电管理局，部属各有关单位：为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。
自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。
本规范由邮电部基本建设避负责管理。
在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。
抄送：国家经委基建办公室、各有关部基建局。
部内：电信总局、物资局、科技局第一章总则第1.0.1条本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。
第1.0.2条凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。
第1.0.3条通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。
第1.0.4条本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。
第1.0.5条在施工过程中，施工单位应严格执行相关规定，确保工程质量，建设单位应通过工地随工检验人员严格进行随工检验及隐蔽工程检验、签证工作。
第1.0.6条竣工验收工作应执行部颁《邮电基本建设工程竣工验收办法》的规定，验收项目和要求应按本规范的规定办理。
随工检验和竣工验收中发现不符合规范规定的项目。
凡由施工造成者，应由施工单位返修至合格。
第1.0.7条各施工单位制订的施工操作规程应贯彻本规范的要求，不得与本规范的规定相抵触。
第1.0.8条本规范的解释权与修改权属邮电部。

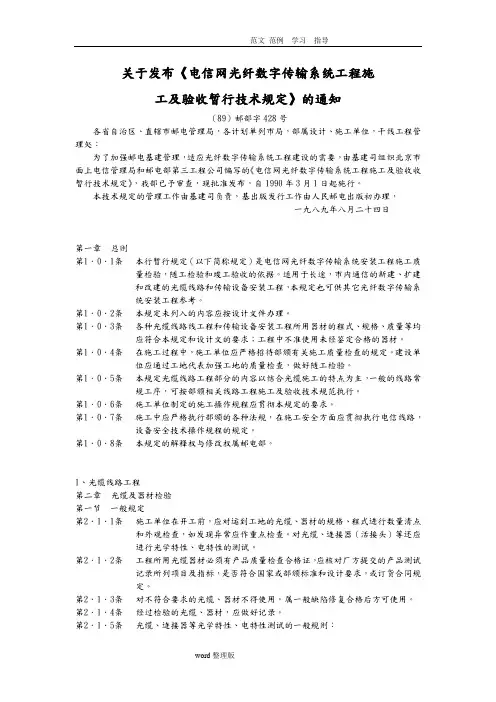

关于发布《电信网光纤数字传输系统工程施工及验收暂行技术规定》的通知（89）邮部字428号各省自治区、直辖市邮电管理局，各计划单列市局，部属设计、施工单位，干线工程管理处：为了加强邮电基建管理，适应光纤数字传输系统工程建设的需要，由基建司组织北京市面上电信管理局和邮电部第三工程公司编写的《电信网光纤数字传输系统工程施工及验收收暂行技术规定》，我部已予审查，现批准发布，自1990年3月1日起施行。
本技术规定的管理工作由基建司负责，基出版发行工作由人民邮电出版初办理，一九八九年八月二十四日第一章总则第1．0．1条本行暂行规定（以下简称规定）是电信网光纤数字传输系统安装工程施工质量检验，随工检验和竣工验收的依据。
适用于长途，市内通信的新建、扩建和改建的光缆线路和传输设备安装工程，本规定也可供其它光纤数字传输系统安装工程参考。
第1．0．2条本规定未列入的内容应按设计文件办理。
第1．0．3条各种光缆线路线工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文的要求；工程中不准使用未经鉴定合格的器材。
第1．0．4条在施工过程中，施工单位应严格招待部颁有关施工质量检查的规定。
建设单位应通过工地代表加强工地的质量检查，做好随工检验。
第1．0．5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。
第1．0．6条施工单位制定的施工操作规程应贯彻本规定的要求。
第1．0．7条施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信线路，设备安全技术操作规程的规定。
第1．0．8条本规定的解释权与修改权属邮电部。
1、光缆线路工程第二章光缆及器材检验第一节一般规定第2．1．1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应作重点检查。
对光缆、连接器（活接头）等还应进行光学特性、电特性的测试。
第2．1．2条工程所用光缆器材必须有产品质量检查合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定。
通信管道工程施工技术标准根据原邮电部相关管道施工技术规范，结合电信部门管道建设的实际施工经验，为规范通信管道建设的市场秩序，确保工程施工质量，提高工程投资效益，现特制订移动通信管道工程施工技术规范：一、管道施工基本要求1、工程材料满足相关专业技术质量标准，要求使用上等标准材料。
2、施工技巧和工艺等要娴熟。
二、管道施工工程要求1、敷设管道选用高密度聚乙烯双壁波纹管或七孔梅花管，孔径分别为100mm和110mm特殊地段需较强抗压，离地表较浅等情况采用孔径为100m准冈管。
2、管道基础混凝土夯实后厚度为5cm管道两边混凝土厚度为5cm管孔上层混凝土夯实后厚度为5CM距管道顶部），使用100#标号的混凝土，如果是敷设4孔以上的管道，两层管材之间需用沙浆填充，分别以2孔及4孔管道为例，见下图。
3、管道顶部距人行道路面的最小隔距为0.7米，车行道0.8米，铁路为1.5米4、管道底基础距人孔底基面的净距不小于0.3米。
单位：毫米切面画切面圈侧面圈5、管道与其它地下管线互相交越时（移动管道从其它管道下穿过），必须采取其它保护措施，如混凝土包封等。
6、管道与人孔接口需抹平，形成喇叭口。
现行人孔的标准1、每隔80米至100米内设置人孔，管道转弯处设置人孔，特殊情况另行处理。
2、人孔的型号及规格尺寸（以内空尺寸为准）a、手孔长0.7米，宽0.7米，深0.9米；b、小号人孔长1.1米，宽1.0米，深1.8米；c、中号人孔长1.9米，宽1.5米，深1.8米；d、大号人孔长2.8米，宽1.8米，深1.8米；注明：1）、人孔的长度和宽度尺寸均以内壁为准；2 ）、人孔的高度为内部净高度。
3、人孔的基础厚度为10cm采用150号混凝土。
4、人孔墙体四壁用240mmX120mmX60标准砖和100号砂浆砌筑，采用眠砖平铺实砌方式，要求四壁的内外壁墙面采用1:2.5水泥砂浆抹面；人孔四壁与基础上的结合部的内外角都用1：2.5水泥砂浆抹八字角。

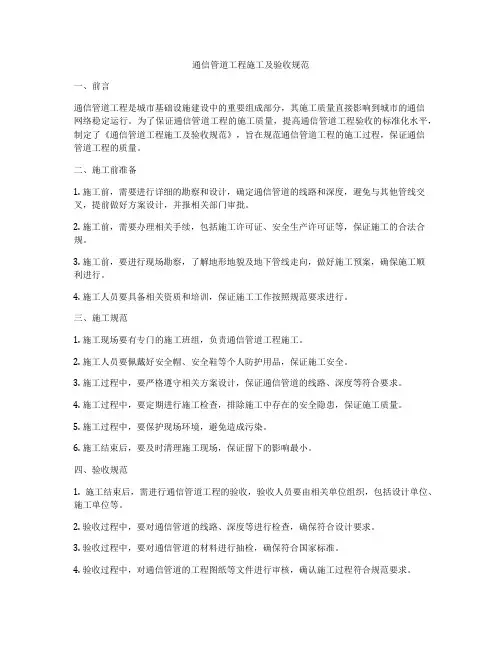

通信管道工程施工及验收规范一、前言通信管道工程是城市基础设施建设中的重要组成部分，其施工质量直接影响到城市的通信网络稳定运行。
为了保证通信管道工程的施工质量，提高通信管道工程验收的标准化水平，制定了《通信管道工程施工及验收规范》，旨在规范通信管道工程的施工过程，保证通信管道工程的质量。
二、施工前准备1. 施工前，需要进行详细的勘察和设计，确定通信管道的线路和深度，避免与其他管线交叉，提前做好方案设计，并报相关部门审批。
2. 施工前，需要办理相关手续，包括施工许可证、安全生产许可证等，保证施工的合法合规。
3. 施工前，要进行现场勘察，了解地形地貌及地下管线走向，做好施工预案，确保施工顺利进行。
4. 施工人员要具备相关资质和培训，保证施工工作按照规范要求进行。
三、施工规范1. 施工现场要有专门的施工班组，负责通信管道工程施工。
2. 施工人员要佩戴好安全帽、安全鞋等个人防护用品，保证施工安全。
3. 施工过程中，要严格遵守相关方案设计，保证通信管道的线路、深度等符合要求。
4. 施工过程中，要定期进行施工检查，排除施工中存在的安全隐患，保证施工质量。
5. 施工过程中，要保护现场环境，避免造成污染。
6. 施工结束后，要及时清理施工现场，保证留下的影响最小。
四、验收规范1. 施工结束后，需进行通信管道工程的验收，验收人员要由相关单位组织，包括设计单位、施工单位等。
2. 验收过程中，要对通信管道的线路、深度等进行检查，确保符合设计要求。
3. 验收过程中，要对通信管道的材料进行抽检，确保符合国家标准。
4. 验收过程中，对通信管道的工程图纸等文件进行审核，确认施工过程符合规范要求。
5. 验收结束后，出具通信管道工程的验收报告，确认通信管道的质量合格。
五、总结通过以上规范，可以有效提高通信管道工程的施工质量，保证通信管道工程的质量。
同时，也可以提高通信管道工程的验收标准，保证通信管道工程的合格率。
希望相关单位认真遵守以上规范，共同推进通信管道工程的建设，为城市的通信网络稳定运行贡献力量。

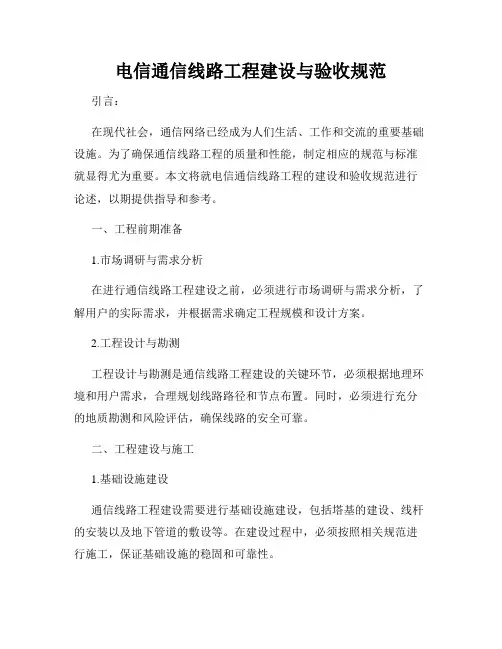

电信通信线路工程建设与验收规范引言：在现代社会，通信网络已经成为人们生活、工作和交流的重要基础设施。
为了确保通信线路工程的质量和性能，制定相应的规范与标准就显得尤为重要。
本文将就电信通信线路工程的建设和验收规范进行论述，以期提供指导和参考。
一、工程前期准备1.市场调研与需求分析在进行通信线路工程建设之前，必须进行市场调研与需求分析，了解用户的实际需求，并根据需求确定工程规模和设计方案。
2.工程设计与勘测工程设计与勘测是通信线路工程建设的关键环节，必须根据地理环境和用户需求，合理规划线路路径和节点布置。
同时，必须进行充分的地质勘测和风险评估，确保线路的安全可靠。
二、工程建设与施工1.基础设施建设通信线路工程建设需要进行基础设施建设，包括塔基的建设、线杆的安装以及地下管道的敷设等。
在建设过程中，必须按照相关规范进行施工，保证基础设施的稳固和可靠性。
2.光缆敷设光缆敷设是通信线路工程的核心任务之一。
在进行光缆敷设时，必须遵循规范要求，保证光缆的走向和弯曲半径符合要求，并采取适当的保护措施，避免损坏和影响光缆的传输性能。
3.电源及设备安装在通信线路工程建设过程中，必须进行电源和设备的安装，包括光缆接头盒、交换机、路由器等设备的安装和调试。
安装过程中，要保证设备的正确连接和操作。
4.线路测试与调试通信线路建设完成后，必须进行线路测试与调试，以验证线路的连接和传输性能。
测试中需进行光纤衰减测试、反射损耗测试、链路稳定性测试等，确保线路达到设计要求。
三、工程验收与技术标准1.验收要求与程序通信线路工程的验收是确保工程质量和性能的关键环节。
验收应按照相关规范和标准进行，包括线路连接、性能测试等方面的验收。
同时，应建立完备的验收记录和报告，确保验收结果的可靠性和权威性。
2.技术标准与参数要求通信线路工程的建设必须符合相应的技术标准与参数要求，包括光缆传输性能、网络带宽、信号传输质量等方面的要求。
这些要求应在工程设计和建设中得到充分考虑和保证。
