MAPGIS图形显示输出及窗口操作剖析

MAPGIS输出模块是MAPGIS平台的主要输出手段，它读取MAPGIS的各种输出数据，经过版面编辑处理、排版，图形整饰，最终形成各种格式的图形文件，并驱动输出设备，完成MAPGIS的输出工作。

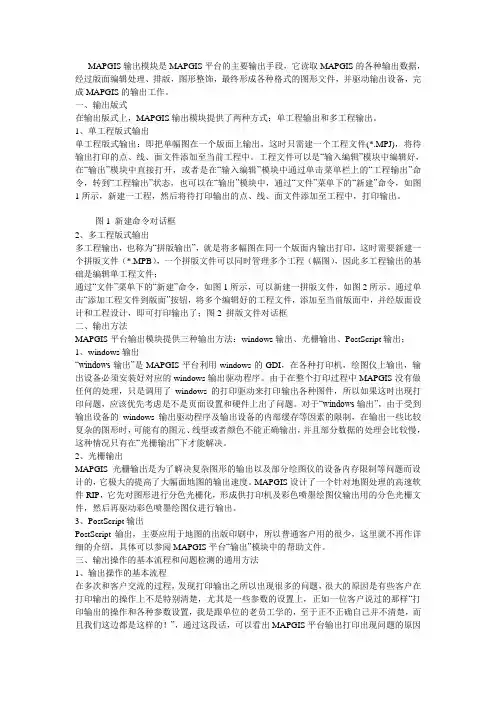

一、输出版式在输出版式上，MAPGIS输出模块提供了两种方式：单工程输出和多工程输出。

1、单工程版式输出单工程版式输出：即把单幅图在一个版面上输出，这时只需建一个工程文件(*.MPJ)，将待输出打印的点、线、面文件添加至当前工程中。

工程文件可以是“输入编辑”模块中编辑好，在“输出”模块中直接打开，或者是在“输入编辑”模块中通过单击菜单栏上的“工程输出”命令，转到“工程输出”状态，也可以在“输出”模块中，通过“文件”菜单下的“新建”命令，如图1所示，新建一工程，然后将待打印输出的点、线、面文件添加至工程中，打印输出。

图1 新建命令对话框2、多工程版式输出多工程输出，也称为“拼版输出”，就是将多幅图在同一个版面内输出打印，这时需要新建一个拼版文件（*.MPB），一个拼版文件可以同时管理多个工程（幅图），因此多工程输出的基础是编辑单工程文件；通过“文件”菜单下的“新建”命令，如图1所示，可以新建一拼版文件，如图2所示。

通过单击“添加工程文件到版面”按钮，将多个编辑好的工程文件，添加至当前版面中，并经版面设计和工程设计，即可打印输出了；图2 拼版文件对话框二、输出方法MAPGIS平台输出模块提供三种输出方法：windows输出、光栅输出、PostScript输出；1、windows输出“windows输出”是MAPGIS平台利用windows的GDI，在各种打印机，绘图仪上输出，输出设备必须安装好对应的windows输出驱动程序。

由于在整个打印过程中MAPGIS没有做任何的处理，只是调用了windows的打印驱动来打印输出各种图件，所以如果这时出现打印问题，应该优先考虑是不是页面设置和硬件上出了问题。

对于“windows输出”，由于受到输出设备的windows输出驱动程序及输出设备的内部缓存等因素的限制，在输出一些比较复杂的图形时，可能有的图元、线型或者颜色不能正确输出，并且部分数据的处理会比较慢，这种情况只有在“光栅输出”下才能解决。

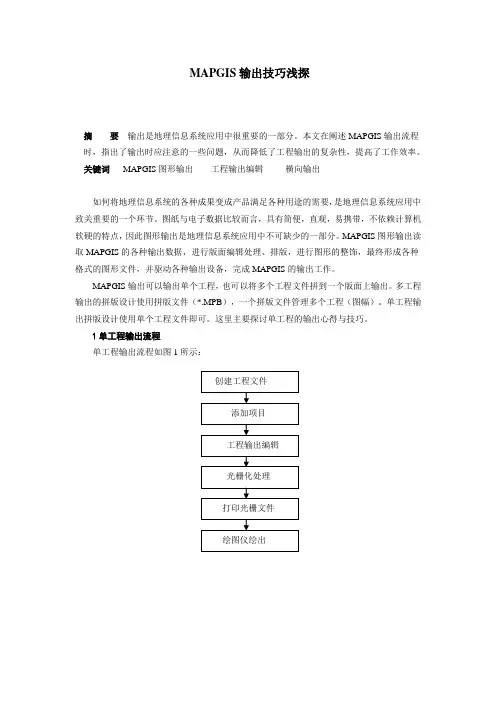

MAPGIS输出技巧浅探摘要输出是地理信息系统应用中很重要的一部分。

本文在阐述MAPGIS输出流程时，指出了输出时应注意的一些问题，从而降低了工程输出的复杂性，提高了工作效率。

关键词MAPGIS图形输出工程输出编辑横向输出如何将地理信息系统的各种成果变成产品满足各种用途的需要，是地理信息系统应用中致关重要的一个环节。

图纸与电子数据比较而言，具有简便，直观，易携带，不依赖计算机软硬的特点，因此图形输出是地理信息系统应用中不可缺少的一部分。

MAPGIS图形输出读取MAPGIS的各种输出数据，进行版面编辑处理、排版，进行图形的整饰，最终形成各种格式的图形文件，并驱动各种输出设备，完成MAPGIS的输出工作。

MAPGIS输出可以输出单个工程，也可以将多个工程文件拼到一个版面上输出。

多工程输出的拼版设计使用拼版文件（*.MPB），一个拼版文件管理多个工程（图幅）。

单工程输出拼版设计使用单个工程文件即可。

这里主要探讨单工程的输出心得与技巧。

1单工程输出流程单工程输出流程如图1所示：图1 单工程输出流程整个工程输出能否顺利进行，最关键的部分是工程输出编辑，其参数设置界面窗体见图工程输出编辑对话框左边是页面描述信息，右边可以设置版面，中间可以选择输出方式，具体设置在工程输出编辑中。

2.工程输出编辑（1）设置工程矩形参数在地形图编辑中，图框上坐标往往要求实际坐标为图角坐标。

而在输出系统中，输出范围是从原点开始的第一象限的范围，即工程矩形参数的横向位移和纵向位移的最大值和最小值分别为65535和-65535，如果图的左下角坐标的范围已经超出输出页面的控制范围，绘图仪会一反常态，什么也打不出来，如：一幅左下角坐标为（63100，269100）地形图，输出时就会产生这种情况。

解决的办法有两种，第一种就是将原数据拷贝一份单独用作打印输出，随后建立项目文件，在编辑子系统中利用整图变换功能，将其左下角坐标移到（0，0）点附近，再进入输出系统输出，这样既消除了输出时遇到的无图形现象，又避免了对原有数据的破坏；另一种方法是将原图的左下角坐标记录下来后，再将其移到原点，打印输出完毕后，再将移到原坐标。

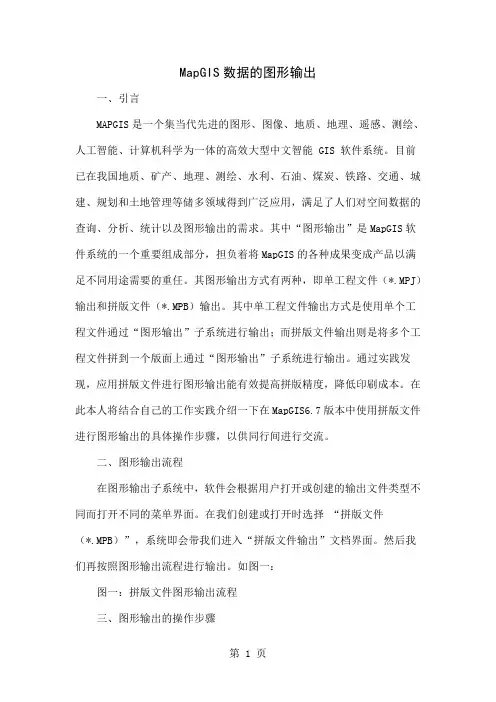

MapGIS数据的图形输出一、引言MAPGIS是一个集当代先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为一体的高效大型中文智能 GIS 软件系统。

目前已在我国地质、矿产、地理、测绘、水利、石油、煤炭、铁路、交通、城建、规划和土地管理等储多领域得到广泛应用，满足了人们对空间数据的查询、分析、统计以及图形输出的需求。

其中“图形输出”是MapGIS软件系统的一个重要组成部分，担负着将MapGIS的各种成果变成产品以满足不同用途需要的重任。

其图形输出方式有两种，即单工程文件（*.MPJ）输出和拼版文件（*.MPB）输出。

其中单工程文件输出方式是使用单个工程文件通过“图形输出”子系统进行输出；而拼版文件输出则是将多个工程文件拼到一个版面上通过“图形输出”子系统进行输出。

通过实践发现，应用拼版文件进行图形输出能有效提高拼版精度，降低印刷成本。

在此本人将结合自己的工作实践介绍一下在MapGIS6.7版本中使用拼版文件进行图形输出的具体操作步骤，以供同行间进行交流。

二、图形输出流程在图形输出子系统中，软件会根据用户打开或创建的输出文件类型不同而打开不同的菜单界面。

在我们创建或打开时选择“拼版文件（*.MPB）”，系统即会带我们进入“拼版文件输出”文档界面。

然后我们再按照图形输出流程进行输出。

如图一：图一：拼版文件图形输出流程三、图形输出的操作步骤当我们在进行图形输出时常常会遇到图形较小而纸张偏大的问题，在这种情况下如若采用单工程文件输出势必造成原材料的巨大浪费。

为了能够更集约地利用纸张，避免不必要的浪费。

下面就来介绍一下利用拼版文件进行图形输出的具体操作步骤：1、启动图形输出子系统启动MapGIS主菜单，点击“图形处理”下方的“输出”，以启动“图形输出子系统”。

或在MapGIS主菜单下找到可执行文件“mapout60.exe”进行双击，同样也可以启动“图形输出子系统”。

2、新建拼版文件进入MapGIS“图形输出子系统”，在其“文件”的下拉菜单下单击“创建”，系统会弹出一个“选择创建文件”的对话框，此时我们点击“拼版文件”并单击“确定”按扭。

MAPGIS的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

目录第一讲 MAPGIS地理信息系统的基本功能…………………………………………1第二讲图形输入..............................................................................10第三讲图形编辑..............................................................................15第四讲拓扑处理及实用工具...............................................................28第五讲系统库编辑...........................................................................32第六讲误差校正..............................................................................36第七讲图型裁剪..............................................................................38第八讲数字高程模型（DTM分析） (41)第九讲图形输出..............................................................................44第十讲数据接口转换 (47)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。

目录地图可视化与打印输出---------------------------------------p1打印图文指导------------------------------------------p18第九章地图可视化与打印输出前面章节我们主要讲述的是矢量数据的生产过程，这是GIS中最基础也是非常重要的部分，而采集完毕后的矢量数据其最终的用途有两个，一个是地图的可视化与输出，另一个是进行相关的分析应用。

本章主要讲述地图可视化与打印输出的相关操作，我们从地图输出的相关要求出发来进一步说明完整的地图输出需要增加哪些修饰以及版面设计有哪些地方需要注意。

9.1 概述9.1.1 基本概念1、视图：指地图窗口的客户区；2、视口：特指地图排版（LayOut）中排版框（LayOutFrame）所对应的客户区的区域，也可泛指数据视图显示下的地图窗口客户区或是地图版面模式下的客户区；3、参照坐标系：当多个图层使用不同的坐标系，在一个视图上显示这些图层时需要做投影变换，被选来作为基准的坐标系就是参照坐标系；4、窗口坐标系：原点在客户区左上角，X轴正方向朝右，Y轴正方向朝下；5、设备坐标系：原点在客户区左下角，X轴正方向朝右，Y轴正方向朝上；6、逻辑坐标系：也就是地图使用的数据坐标系或是地理坐标系，地图数据实际使用的坐标系，X 轴正方向朝右，Y轴正方向朝上；7、数据视图模式：地图的常规显示，显示的窗口范围一般是地图视图客户区范围；8、版面视图模式：地图排版显示，版面中可显示多个地图排版框，指北针，图例等；9、坐标转换对象：管理显示参数，设备参数，参照坐标系，各种坐标参数之间的转换。

9.1.2 准备工作本章内容需要用到的工具有“版面工具条”、“打印输出工具条”和“插入工具条”，右键点击菜单空白处，选择【自定义】加载上述三个工具条。

图9.1版面工具条图9.2 插入工具条图9.3 打印工具条同时选中菜单栏的【版面】和【输出】菜单，也会出现相应的菜单，分别如图9.4、9.5、9.6所示。

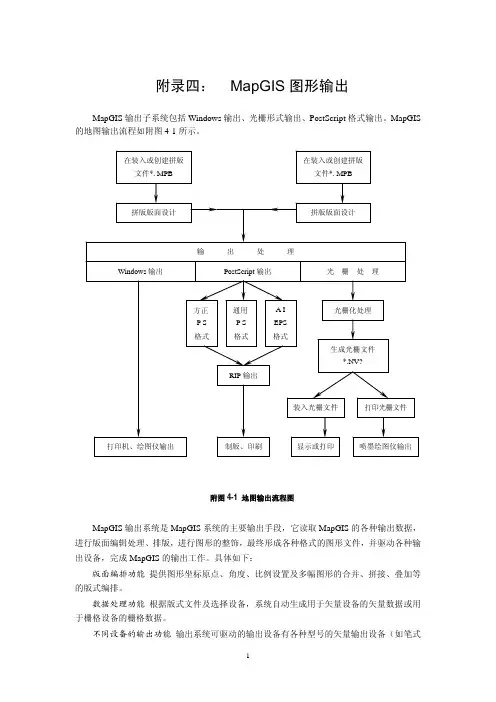

附录四： MapGIS图形输出MapGIS输出子系统包括Windows输出、光栅形式输出、PostScript格式输出。

MapGIS 的地图输出流程如附图4-1所示。

附图4-1 地图输出流程图MapGIS输出系统是MapGIS系统的主要输出手段，它读取MapGIS的各种输出数据，进行版面编辑处理、排版，进行图形的整饰，最终形成各种格式的图形文件，并驱动各种输出设备，完成MapGIS的输出工作。

具体如下：版面编排功能 提供图形坐标原点、角度、比例设置及多幅图形的合并、拼接、叠加等的版式编排。

数据处理功能 根据版式文件及选择设备，系统自动生成用于矢量设备的矢量数据或用于栅格设备的栅格数据。

不同设备的输出功能 输出系统可驱动的输出设备有各种型号的矢量输出设备（如笔式绘图仪）和不同型号的打印机（包括针式打印机、彩色打印机、激光打印机和喷墨打印机等）。

光栅数据生成功能 根据设置好的版面，图形的幅面及选择的绘图设备（如静电或喷墨绘图仪），系统开始对图形自动进行分色光栅化，最后产生不同分辨率的高质量的ＣＭＹＫ（青、品红、黄、黑）的光栅数据。

光栅输出驱动功能 可将光栅化处理产生的ＣＭＹＫ光栅数据输出到彩色喷墨绘图仪，彩色静电绘图仪等彩色设备上去。

印前出版处理功能 对设置好的版面文件，根据图形幅面及选择参数，自动进行校色、处理、转换，生成PostScript或EPS输出文件，供激光照排机排版软件输出时使用。

也可供其他排版软件或图像处理软件使用。

一、输出拼版设计MapGIS输出系统是一个具有Windows多文档界面的软件系统，它具有Windows多窗口系统操作的基本特征。

“多工程输出”和“单工程输出”操作界面及功能不一样，在创建或打开的时候，只要指定版面（*.MPB）或工程（*.MPJ）即可进入对应的“多工程输出”文档界面或“单工程输出”文档界面状态。

当用MapGIS输出系统输出地图时，首先要创建一个版面（*.MPB）或工程（*.MPJ）。

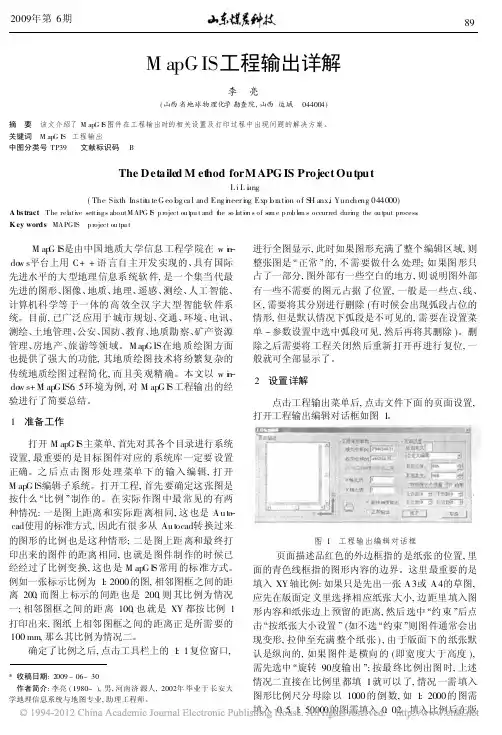

M apG IS 工程输出详解李 亮(山西省地球物理化学勘查院,山西运城 044004)摘 要 该文介绍了M apG I S 图件在工程输出时的相关设置及打印过程中出现问题的解决方案。

关键词 M apG IS 工程输出中图分类号TP39 文献标识码 BThe Detailed M et hod forM APG IS Project OutputL i L i ang(The Sixth Instit u te G eo l og ca l and Eng i neer i ng Exp l o ra ti on o f S H anx,i Yuncheng 044000)A bs tract The rel ati ve setti ngs aboutM APG I S p roject ou t pu t and t he s o l uti on s of s o m e p rob l e m s occurred duri ng the ou t put process .K ey words MAPGIS p roject ou tpu tM ap G I S 是由中国地质大学信息工程学院在w i n -do w s 平台上用C++语言自主开发实现的、具有国际先进水平的大型地理信息系统软件,是一个集当代最先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学等于一体的高效全汉字大型智能软件系统。

目前,已广泛应用于城市规划、交通、环境、电讯、测绘、土地管理、公安、国防、教育、地质勘察、矿产资源管理、房地产、旅游等领域。

M apG IS 在地质绘图方面也提供了强大的功能,其地质绘图技术将纷繁复杂的传统地质绘图过程简化,而且美观精确。

本文以w i n -do w s+M apG IS6.5环境为例,对M apG I S 工程输出的经验进行了简要总结。

1 准备工作打开M apG I S 主菜单,首先对其各个目录进行系统设置,最重要的是目标图件对应的系统库一定要设置正确。

MAPGIS 常用功能简介
一、空心字格式
使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

二、合并区
1、可以在屏幕上开一个窗口，系统就会将窗口内的所
有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取
到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，
在用光标单击相邻的区即可。

三、翻转图形
在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

四、CAD转化为MAPGIS
1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位
4．保存点线文件（面无法转化）
五、MAPGIS转化为CAD
1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

mapgis使用技巧汇总20140920一、MapGIS中点位置坐标批量导出在实际工作中，我们经常需要在某一面图面上同时读出多点的位置坐标至表格中，如果一个一个的读出并填制成表，则工作量是十分大。

那么有没有快速的方法呢？答案是肯定的，而且不只一种方法可实现。

在这里列出了其中的三种方法：第一种：基本原理是利用MAPGIS67中的“文件转换”模块实现的。

具体操作是：（1）打开MAPGIS67中的“文件转换”，装入点文件（是否赋属性不影响），然后在“输出”菜单下，选择“输出MAPGIS明码格式”单击（注意：在选择“输出MAPGIS明码文件”之前，最好进行一下“重设省缺ID”），保存为“*.wat”格式文件。

（2）用记事本打开“*.wat”格式文件，选中从出现坐标的第一行开始至结尾的所有数据，复制粘贴至WORD文档中，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

第二种：（1）进入投影变换模块，使用“工具”菜单下“点位置转为属性”，对点文件的属性结构进行编辑，增加x坐标字段和y坐标字段，当然这两个字段的的数据类型要选为双精度型或浮点型，设置坐标的小数位数后，在工具菜单中选择点位置转为属性，选择图形坐标的x、y所对应的字段，转换即可。

（2）打开已转为属性的点文件，使用“工具”菜单下“属性生成文本文件”进行文本转换即可，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

（1、【MAPGIS投影变换】-【工具】-【点位置转为属性】- 2、--“选文件”-“图元文件”（你要提坐标的文件）- 3、---属性结构（建立“字段名称” X -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 同样建立“字段名称” Y -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 -【ok】- 4、--“转换”-“保存”-确定5、【工具】-【属性生成文本文件】6、“文件”-“图元文件”（你要提坐标的文件）-“生成文件”（你要存放坐标的文件zuobiao.txt）-“转换” -“确定” 7、包含坐标的文件就存到了zuobiao.txt中）二、键盘输入点坐标1、打开要输入的文件；2、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

MAPGIS常用菜单使用方法简介随着电脑的普及与应用，地测工作数字化程度也在不断提高，MAPGIS软件在地质行业得到广泛的运用，我们自开始应用MAPGIS 软件根据野外采集的数据直接制作各类地质图件，经过几年的实践现在已实现了所有地质图件直接使用电脑制作，结束了使用铅笔、绘图笔做图——扫描仪扫描——专业绘图人员描图的历史，使用MAPGIS 软件精度高、速度快、图面美观等特点为野外一线的地测人员节省了大量的时间、精力，较好地解决了目前项目多而地测人员较少的矛盾。

下面介绍一些作为野外地测人员制图时常用菜单的使用方法及功能，仅供初学者参考。

一、图框的生成首先使用MAPGIS的实用服务菜单中的投影变换——再点击系列标准图框会出现一个下拉菜单，菜单上出现从1：100万到1：500图框及键盘生成矩形图框、鼠标生成矩形图框等，根据所需比例尺和要求的精度不同是否生成标准理论图框，生成以后会自动保存到MAPGIS的Sample中或事先设好的路径中。

二、线编辑线编辑是图形编辑中很重要的环节，线编辑中功能很多，在这里只谈一些常用菜单如：1、输入线又分为输入流线、折线、正交线、矩形线、双线、平行四边形线等功能，根据需要预设好线型，每个线型都有“使用缺省参数”和“不使用缺省参数”两种选择。

如果使用缺省参数，输入线之前就需要确定缺省参数；如果不使用缺省参数，则每次输入完一条线后就要输入这条线的图元——子图——打开“+”字子图，输入旋转角度、高度、宽度等参数，再沿着“+”输入线即可。

测量一条线的方位，操作如下，输入点图元——子图——打开“⊥”字子图，再使用光标定角参数或光标定义参数菜单沿着线的方向拖动一段距离，点击“修改点参数”就得到了该点的旋转角度，从而就得到了该线的方位；2、键盘输入线，使用该功能可以把已知点的x、y坐标输入，系统会使输入点自动生成线；3、用点连线，依次捕捉点工作区内的点图元控制系统会自动连接成线，没有点的地方可以用F8加点；4、弧段提取线，用鼠标拾取单个弧段，系统会将选择的弧段自动提取到当前可编辑的线工作区中。

1、点击主菜单【工程输出】
2、再选【文件】——【页面设置】
3、版面定义下拉菜单中选择系统自动检测幅面，确定。

4、点击【光栅输出】菜单，选择生成jepg图像（或其他格式）。

5、设置输出分辨率，一般选默认值300即可。

6、确定、等待——OK！
1.输入编辑——【工程输出】——文件
——【页面设置】——版面定义——【系统自动检测幅面】
——确定
2.再——【光栅输出】——生产jpeg图像
3.按提示进行即可，分辨率可以根据需要输入，一般100－300。

4.输出的jpg文件在工程文件夹中，文件名与工程名称一致。

在输入编辑界面中点击【工程输出】菜单进入工程输出界面，在文件菜单下点选【页面设置】，在版面定义下选择【系统自动检测幅面】，点击确定，再选择【光栅输出】菜单下的生产jpeg图像，按提示进行即可，分辨率可以根据需要输入，一般100－300。

输出的jpg文件在工程文件夹中，文件名与工程名称一致。

实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。

通过该系统即可实现图形的校正，达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

MAPGIS下图件输出方法详解董秀玲【摘要】根据多年的工作经验,对MAPGIS在图件输出过程中的方法及常见问题,提出了自己的解决方法,并加以归纳整理,以供同行参考.【期刊名称】《矿山测量》【年(卷),期】2016(044)002【总页数】3页(P57-58,61)【关键词】MAPGIS软件;输出模块;作用方法【作者】董秀玲【作者单位】甘肃省地矿局第四地质矿产勘查院,甘肃酒泉735000【正文语种】中文【中图分类】P208MAPGIS作为一个完善的地理信息系统，自1996年以来在国家的许多部门得到了广泛的应用。

本人对MAPGIS的使用也已有了十几年的时间，从最初的新鲜好奇到现在每日工作的必需，在这个过程中，积累了些MAPGIS的应用经验。

虽然在MAPGIS的使用手册中提到了输出模块的使用方法，但在实际的使用过程中，书上的说明还是不能够完全解决在实际操作过程中出现的各种各样不同的情况。

本文将自己在使用过程中积累的这些经验做一归纳。

首先建立正确的工程文件。

工程文件的建立常用的有两种方式:一种是在输入编辑模块，另一种是在输出模块。

不论哪一个模块，达到的效果是一样的。

工程文件的建立很简单，选择输出——文件——创建——工程文件——确定；文件——编辑工程文件——添加项目——双击WP文件——双击WL文件——双击WT文件；工程输出编辑——系统自动检测幅面——确定——保存。

在建立工程文件的过程中，经常出现的问题是，输出的图片在有面元的位置，只能看到颜色，而线文件和点文件最终没有呈现出来。

出现这种情况主要是因为在建立工程文件的过程中，各种类型的文件添加顺序错了，将线文件和点文件放在了面文件的下面，使得面文件的内容覆盖了点和线的内容，正确的方法是要优先添加面文件，即将面元文件放在工程文件的最底层。

举个最简单的例子，平日里穿衣服，如果先穿内衣，再穿外衣，那是看不到内衣的，如果先穿外衣再穿内衣，就能看到外衣什么样内衣什么样。

Mapgis平台“工程输出”时“图形管理窗口”中无图形显示
的解决办法
Mapgis平台“工程输出”时“图形管理窗口”中
无图形显示的解决办法
一、在Mapgis平台打开MPJ文件
二、进行输出的“页面设置”
当点击“工程输出”\\弹出的“图形管理窗口”无图形显示时，则需要对“页面设置”进行设置，其方法为：
文件\\页面设置\\弹出：“工程输出编辑”对话框，在“页面设置”的“版面定义”下选“系统自动检测幅面”，然后“确定”。

若还不能显示，则对“版面定义”下的选项进行另选，直到“图形管理窗口”显示要输出的图形。

三、输出JPEG图像
光栅输出\\生成JPEG图像（系统则自动生成MPJ图形的JPEG图像，并自动保存在“MPJ文件”存放的文件夹中）。
