100w投光灯参数表工作表

拟配备本舞台的灯光音响设备表范本
灯光设备
1. 主灯光
- 5个LED投光灯（功率：100瓦特，光束角度：30度）
- 2个移动头灯（功率：250瓦特，光束角度：15度）
- 10个剧院灯（功率：1000瓦特，光束角度：19度）
2. 辅助灯光
- 6个漫射灯（功率：500瓦特，光束角度：120度）
- 8个彩色灯带（功率：50瓦特）
3. 控制系统
- 1台DMX控制台（带触摸屏，可同时控制32个通道，支持预设和实时调节）
音响设备
1. 主音箱及低音炮
- 4个主音箱（功率：500瓦特）
- 2个低音炮（功率：1000瓦特）
2. 监听设备
- 4个舞台监听音箱（功率：200瓦特）
3. 信号处理设备
- 1台数字音频处理器（支持EQ调节和音频效果处理）
4. 控制设备
- 1台音频控制台（带触摸屏，支持多通道输入和输出控制）其他设备
1. 电缆及连接器
- 相应数量的音频、视频和电源连接线
- 插头、插座等相应数量及规格的连接器
2. 舞台供电设备
- 1台功率稳定的电源控制器（符合舞台需求）
3. 音响设备支架
- 相应数量和类型的音箱支架、话筒支架等
注：以上设备表范本仅供参考，请根据具体需求进行相应调整和更改。

灯具光电参数报告表格模板1. 背景介绍灯具光电参数报告表格是灯具生产厂家用于记录灯具产品的重要参数信息的一种工具，也是用户和购买者了解产品性能和质量的重要参考依据。

灯具光电参数主要包括光源电流、光源功率、光源色温、光通量、显色性能、色温偏差等等。

2. 表格模板以下是一份常见的灯具光电参数报告表格模板，供厂家和用户参考使用。

序号光源电流（mA）光源功率（W）光源色温（K）光通量（lm）显色性能(Ra)色温偏差（Duv）1 700 5 2700 450 80 -0.0012 1000 10 4000 800 90 +0.0023 1200 15 6000 1200 95 -0.0023. 规范说明在使用以上表格模板时，需注意以下规范要求：•序号：每个产品需有唯一的编号，以方便对产品进行识别和管理。

•光源电流（mA）：电流是灯具光源工作时的电流值，其大小对光源的寿命和亮度有影响。

•光源功率（W）：功率是灯具光源的电功率（P=UI），其大小决定了灯具的能耗和亮度。

•光源色温（K）：色温是灯具发出的光的颜色，表现为光源的色温值（单位：K）。

•光通量（lm）：光通量是灯具单位时间内辐射出的总光线流的量度，通常表示为流明值（单位：lm）。

•显色性能(Ra)：显色性能是指光源照射物体时，所呈现出的真实颜色表现能力。

显色性能一般以Ra值表示。

•色温偏差（Duv）：色温偏差是指灯具光源色温值与标准色温值之间的差异。

色温偏差越小，表明灯具颜色更加真实准确。

4. 表格使用建议灯具厂家可以根据自身产品的光电参数情况，调整表格内容，以覆盖所有灯具参数信息。

用户和购买者可以通过对比表格中的不同灯具参数，选择适合自己的灯具产品。

在填写表格时，需确保数据的准确性和完整性。

同时，还应该注明产品基准温度和光通量测量条件等相关信息，以便用户的更准确参考和选择。

5. 结论通过灯具光电参数报告表格的使用，可以方便快捷地查看灯具产品的性能和质量情况，保障用户和购买者的选择权利，同时也增加了灯具厂家的产品质量管理水平。

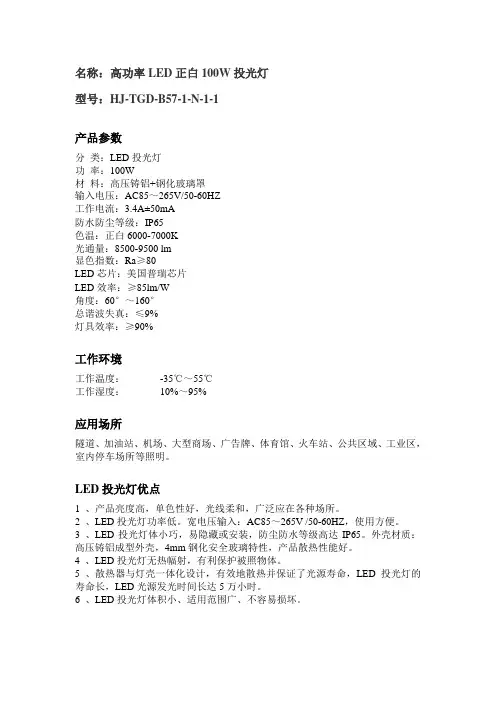

名称：高功率LED正白100W投光灯
型号：HJ-TGD-B57-1-N-1-1
产品参数
分类：LED投光灯
功率：100W
材料：高压铸铝+钢化玻璃罩
输入电压：AC85～265V/50-60HZ
工作电流：3.4A±50mA
防水防尘等级：IP65
色温：正白6000-7000K
光通量：8500-9500 lm
显色指数：Ra≥80
LED芯片：美国普瑞芯片
LED效率：≥85lm/W
角度：60°～160°
总谐波失真：≤9%
灯具效率：≥90%
工作环境
工作温度： -35℃～55℃
工作湿度： 10%～95%
应用场所
隧道、加油站、机场、大型商场、广告牌、体育馆、火车站、公共区域、工业区，室内停车场所等照明。

LED投光灯优点
1 、产品亮度高，单色性好，光线柔和，广泛应在各种场所。

2 、LED投光灯功率低。

宽电压输入：AC85～265V /50-60HZ，使用方便。

3 、LED投光灯体小巧，易隐藏或安装，防尘防水等级高达IP65。

外壳材质：高压铸铝成型外壳，4mm钢化安全玻璃特性，产品散热性能好。

4 、LED投光灯无热幅射，有利保护被照物体。

5 、散热器与灯壳一体化设计，有效地散热并保证了光源寿命，LED投光灯的寿命长，LED光源发光时间长达5万小时。

6 、LED投光灯体积小、适用范围广、不容易损坏。

色移域
LED角度图
LED光谱分布图。

100w太阳能路灯参数（最新版）目录一、太阳能路灯的概述二、100w 太阳能路灯的配置参数1.太阳能电池板的瓦数和转化率2.灯具的瓦数、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰3.蓄电池的类型、容量和保护等级三、太阳能路灯的技术参数1.灯杆的材质和表面处理方式2.太阳能电池组件的材质和功率3.系统工作电压和控制器类型4.储能电池类型和容量5.光源类型和照明时间6.灯杆高度和防护等级四、太阳能路灯的性能参数指标1.输出指标：空载/带载电压、电流、纹波和过流点2.输入指标：满载电流、空载损耗3.整体性能：效率、短路、温升五、太阳能路灯的价格和安装1.价格：100w 太阳能路灯的价格范围2.安装：安装太阳能路灯的注意事项和安装费用正文一、太阳能路灯的概述太阳能路灯是一种利用太阳能发电，为路灯提供能源的环保型路灯。

它主要由太阳能电池板、灯具、蓄电池、控制器等部分组成，具有节能、环保、安全、自动控制等优点，被广泛应用于城市道路、公园、广场等公共场所。

二、100w 太阳能路灯的配置参数1.太阳能电池板的瓦数和转化率太阳能电池板的瓦数决定了太阳能路灯的功率，一般选择 15-200wp 的单晶或多晶硅太阳能电池板。

转化率是衡量太阳能电池板将太阳能转化为电能的效率，越高则越节能。

2.灯具的瓦数、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰灯具的瓦数决定了照明的亮度，一般选择 100w 以上的 LED 灯头。

光通量和照度是衡量灯具亮度的参数，越高则越亮。

亮度是光线的强度，与光源的功耗有关。

光源功耗越低，使用时间越长。

色温和显色指数是衡量光源的颜色和显色效果的参数，适合的色温和显色指数可以提供舒适的照明环境。

配光曲线是描述灯具照射范围和光照强度分布的曲线，合理的配光曲线可以提高照明效果。

寿命和光衰是衡量灯具使用寿命和光效的参数，长寿命和低光衰可以保证持续稳定的照明效果。

1、暖白光投光灯（2000W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体配光：窄角、宽角二种配光系统反射器：高纯度阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm厚钢化安全玻璃光源：金卤灯/暖白光色温（°K）：4300显色性（R）：65功率（W）：20002、暖白光投光灯（1000W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体配光：窄角、宽角二种配光系统反射器：7种不同的椭圆形反射器和3种不同的方形反射器，应用范围广灯具外壳颜色：灰色灯具玻璃：5mm厚高强度钢化玻璃，不秀钢防护网光源：金卤灯/暖白光色温（°K）：4500显色性（R）：65功率（W）：10003、暖白光投光灯（400W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体，高品质夺硅橡胶密封圈配光：对称形窄光束反射器：新款con Tempo灯具彩用进口阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm高强度钢化玻璃光源：金卤灯/暖白光色温（°K）：4500显色性（R）：65功率（W）：4004、泛光灯（400W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体，高品质夺硅橡胶密封圈配光：有对称和非对称可供选反射器：新款con Tempo灯具彩用进口阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm高强度钢化玻璃光源：金卤灯/暖白光色温（°K）：4500显色性（R）：65功率（W）：4005、投光灯（150W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体配光：窄光束反射器：新款con Tempo灯具彩用进口阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm高强度钢化玻璃光源：金卤灯/暖白光色温（°K）：4600显色性（R）：65功率（W）：1506、泛光灯（100W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体配光：对称宽光束反射器：新款con Tempo灯具彩用进口阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm高强度钢化玻璃光源：金卤灯/暖白光色温（°K）：4600显色性（R）：65功率（W）：1007、泛光灯（150W）主要技术参数：防护等级：IP65灯具材料：高压铝铸灯体配光：有对称和非对称可供选反射器：新款con Tempo灯具彩用进口阳极氧化铝反射器灯具外壳颜色：灰色灯具玻璃：5mm高强度钢化玻璃光源：高压钠灯/黄光色温（°K）：2000显色性（R）：23功率（W）：1508、（42W）紧凑型节能荧光灯主要技术参数：防护等级：IP65寿命：10000小时以上灯具外壳颜色：白色光源：结构紧凑，灯具匹配性佳；一开即亮，光线稳定无频闪/黄光暖色色温（°K）：2700显色性（R）: 80功率（W）:429、远程彩色探照灯（3000W）主要技术参数：防护等级：IP65灯具材料：铝合金材质外壳配光：手调角度7°及25°反射器：耐高温反射杯，耐高温混色片灯具外壳颜色：黑色灯具玻璃：高强度钢化玻璃光源：高压氙灯/白、红、黄、绿、蓝功率（W）：300010、航空管制安全灯（150W）主要技术参数：工作电压：AC 220V额定功率：150W光源：欧司朗专用卤钨灯管，7支光强：红色：4000cd 白色：15000cd通常闪光频率：可调，常用频率12次/分光控灵敏度：50-200LX（自动日关夜开）环境温度：-30℃～+60℃灯器寿命：>7年灯器净重：9.3Kg11、塔冠小型频闪灯主要技术参数：防护等级：IP65灯具材料：高档透明PC灯罩灯具外壳颜色：透明灯具玻璃：PC灯罩功率（W）：4W13、栏杆LED灯（3W白光）主要技术参数：防护等级：IP65灯具材料：压克力配光：900Lm灯具外壳颜色：奶黄色光源：高亮度LED发光管/白色功率（W）：314、桥头堡墙内条带灯/黄色扁四线LED灯（约3W）主要技术参数：电源规格：DC220V输入电流:DC20mA工作频率:50--60HZ发光点：1米72粒光通量: 360Lm功耗:6W连接方式：四脚插针颜色规格：七彩色光源：高亮度LED发光管外壳：透明PVC控制方式：外部数码控制温度范围：-35℃～60℃防护等级：IP65寿命：>=50,000小时15、LED彩色蜂窝灯（2W）外壳规格：φ50电源规格：AC220V输入电流:AC30mA±10mA工作频率:50--60HZ发光点：18粒光通量: 100Lm功耗:3W连接方式：E27锣头颜色规格：七彩色，单白色，单红色，单蓝色，单绿色，单黄色。

LED 投光灯规格书客户代码:品名: LED 150W投光灯规格: L425 * W325 * H190mm送样日期: 2014年6月30日本厂型号: HTG06150档案号:送样数量:承认书份数: 1份客户承认核准制作一.产品材质：高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED 光源；搭配高效率恒流电源.二.适用场所：主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。

厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。

三、特点：1.采用集成大功率LED（50W）作为光源。

运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片。

2.散热器与灯壳一体化设计，LED 直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED灯的使用寿命。

3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。

灯具表面进行了耐紫外线抗腐蚀处理，整体灯具达到P65 标准。

4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED 发出的光控制在需要的范围内，提高了灯具出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。

与传统的纳灯相比，可节电70%以上.5.无不良眩光、无频闪。

消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。

6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。

7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。

四、投光灯技术参数产品图和配光图：产品功率150W总功率功率168WLED 初始光通量15000lm整灯维持光通量13500lm相关色温暖白3200K 正白6500K显色指数暧白:＞70正白＞80配光曲线矩形光斑发光角度140度理论光衰＜10%（20000小时）输入电压AC85V-265V（50~60Hz）工作电压DC 30V结点温度50-70度整灯光郊＞88%功率因素＞0.95防护等级IP65尺寸L425*W325*H190mm净重8.5公斤材质优质压铸铝+钢化玻璃工作环境温度：-40℃—50℃湿度：10%—90%电源连接线棕色L火线蓝色 N零线黄色或黄绿G地线五、使用说明1.产品使用工作电压：AC 85V～265V 50/60Hz。

泰州市华强照明器材有限公司投光灯产品说明书产品名称：LED投光灯产品型号：HQ-TG50WY主要性能：1、光源：单个LED灯珠功率为1.1W2、工作电压：AC85-265V3、色温：6000-6500K4、流明：100-110LM/W5、防护等级：IP65.7、规格：L285mm*W235mm*H160mm产品采用标准:1、GB7000.10~1999《固定式通用灯具安全要求》。

2、EN61326：1997+A1：1998+A2：2001+A3：2003《测量、控制和实验室用电气设备.电磁兼容性（EMC）的要求》。

3、EN61000-3-3：1995+A1：2001《额定电流小于等于16A的设备在低压供电系统产生的电压波动和闪烁限值》。

灯具安装事项：一、安装步骤：1、在灯具底座上有安装孔。

2、托起底座到安装位置上。

3、用笔或其他工具在墙作出螺丝口的位置。

4、安装底座，上稳螺丝钉等。

5、调节固定夹上的螺丝，调整灯具到合适的照射角度。

6、灯具底部有三根电源线，AC为交流市电输入端，连接到交流电网。

蓝色线为零线N，棕红色线为火线L，黄/黄绿线为地线PE。

二、注意事项：1、本灯具为防水防潮设计，其防护等级可达IP65。

能经受由上向下雨淋的考验但不能浸没于水下工作，其防护等级未达水下工作要求。

2、灯具工作电源为高压交流电，应远离人群容易触及的地方，并做好灯具接地处理，必须接地线。

3、灯具为功率型设备，并且对环境温度非常敏感，工作环境温度高于45°C时其寿命会明显下降，并伴有光衰严重的表面迹象。

故此灯具应放在通风透气的地方，保持灯具有比较良好的散热环境条件。

4、灯具工作环境温度应在-25°C~+45°C之间。

工作场所的温度一定不能超过45°C，以保证灯具的使用寿命。

5、布电源线时应根据实际功率选择合适的电源线。

并分相供电。

source Page 1 10/4/2014。

洗墙灯LWW-1规格书该产品主要用于大型建筑外墙，花园，景观等工程照明，可打光距离15~20米。

可自控，自联机和DMX 控制，可实现七色同步跳变，渐变，频闪；七色常亮，DMX256级灰度调光，DMX 编程（多台连接使用可编辑上千种不同的效果）。

A. 产品外观及结构（见右图）： 外观尺寸： L343*W152*H214mm 外壳材料： 铝合金 重量： 3.9kgs±5% 旋转角度： 180°B. 电气及性能参数输入电压： 100V~256V AC 工作电压： 12V DC/24V DC 防水等级： IP65C. 功能描叙7色跳变， 7色渐变， 7色频闪， 自联机同步变化 D. 控制方式独立模式： 通过背面按键来选择内置程式变化； 自联机同步功能 DMX 模式： 国际标准DMX512信号控制（3XLR ） E. 按键操作说明E-1. DMX 地址设置在数码管数字无闪烁时， 按SET 键; 此时， 右边的数码开始闪烁，每按一次A 键，数字管向后位移一次，进入新一位地址编辑；按B 键，对应闪烁的数码管加1（在0~9之间循环）； *** 有效地址范围： 001~512E-2. 独立模式下功能选择和调节在连续按A 键第4次时（前3次为DMX 地址设置）， 进入独立模式功能选择和调节；数码管显示Pxy ，分别对应3个数码管； 此时按+键，闪烁的数码管加11（在0~9之间循环）。

其中X对应为功能选择（1~3之间循环），Y对应某功能项下的速度或灰度参数（1~9之间循环）功能及参数对照表：E-3. 在按键操作时，停顿时间为10秒，之后自动退出功能调整模式，数码管停止闪烁并自动记忆所调整的参数。

F. 使用说明F-1. 独立模式下，内置功能可通过灯具背面按扭进行调节；F-2. DMX模式下，灯具由DMX控台控制，具体操作详见相应控台的说明书；F-3. 独立模式下自联机同步功能，选择其中一台为主机即可实现自联机同步功能，具体操作如下：将主机地址设置为001，其余为从机。
