高压电力设备局部放电检测与预警随着电力行业的快速发展，高压电力设备在能源传输和分配方面发挥着重要作用。

然而，长期以来，电力设备的部分放电问题一直困扰着电力行业。

局部放电是指电气设备中的绝缘系统出现缺陷或损坏时，导致电器设备某些零部件之间产生放电现象。

这种局部放电可能导致电气设备的故障，甚至影响整个电力系统的可靠性和稳定性。

为了解决电力设备局部放电问题，专业技术人员开发了局部放电检测与预警技术。

这项技术通过监测电力设备的电气参数变化来判断是否存在局部放电现象。

当电气参数发生异常变化时，系统将及时发出预警，以便技术人员采取措施修复局部放电问题。

局部放电检测与预警技术的核心是检测电力设备的电气参数。

它可以监测电压、电流、温度、湿度等参数的变化。

通过收集并分析这些参数的变化趋势，技术人员可以了解到电力设备是否存在局部放电问题。

当电力设备出现局部放电时，电气参数会发生不正常的变化，例如电流波形的畸变、电压波动等。

这些变化可以帮助技术人员快速准确地判断电力设备是否存在局部放电问题。

局部放电检测与预警技术还可以结合无线通信技术和云计算技术。

通过无线通信，检测设备可以将实时的电气参数数据传输给数据中心。

数据中心利用云计算技术对这些数据进行处理和分析，并生成相应的预警信息。

这种结合可以提高监测效率，减少人为干预，提高预警准确度。

局部放电检测与预警技术在电力设备维护和预防故障方面具有重要的意义。

首先，它可以帮助技术人员及时了解电力设备的健康状况。

通过监测电气参数，技术人员可以及时发现局部放电问题，并采取相应的措施修复设备，避免设备故障进一步恶化。

其次，它可以提高电力设备的可靠性和稳定性。

通过提前预警，电力系统可以在故障发生前采取应对措施，防止设备故障对电力系统运行所造成的影响。

然而，局部放电检测与预警技术也存在一些挑战和问题。

首先，现有的技术还需要进一步改进和完善。

目前，局部放电检测与预警技术主要依赖于电气参数的变化来判断局部放电问题。

开关柜及其内部高压设备局部放电在线监测装置功能介绍高压开关柜及其内部设备的稳定运行直接影响电力行业的正常生产。

可是，这类设备在运行过程中，不可避免遭受电、热、机械与环境等各类因素的影响，其绝缘介质不断劣化，使运行状态不好，甚至出现各种故障，引发局部甚至大面积停电，造成非常大的直接或间接经济损失。

伴随着绝缘介质劣化，性能降低直到绝缘击穿需要一定的时间，选用局放在线监测的方法可以实时掌握设备的绝缘状况，预防火灾等严重事故的发生。

对此，公众智能研发了开关柜及其内部高压设备局部放电在线监测装置，下面和小编一起了解下此产品功能。

产品功能局部放电在线监测系统适用于IOKV及以上电压等级开关柜及其内部高压设备的局部放电在线监测，能实时显示各个监测点局部放电幅值、频次、确定放电点相对位置、峰值、均值、噪声水平以及脉冲周期数数据，必要时给出报警，及早发现绝缘缺陷并进行预警、密集跟踪监测和趋势分析，对于瞬发故障进行录波，并为评估其绝缘水平及老化程度提供判据，为开关柜的检修工作提供依据；设备具备24h全程监测局放活动及趋势功能,通过局放软件可实现对数据采集间隔时间自行设置；设备具备就地数字化功能：采集装置可对局放信号进行就地数字化，极大程度上简化了数据处理，保证数据传输的准确性；设备通信功能：采集装置和站控层交换机之间采用485总线进行通讯，采用响应召唤模式进行传输；局放在线监测设备具备自检和故障告警功能，包括传感器自检、通信自检等，一定程度上避免事故的发生；局放采集装置采集速率快、可进行频率分析及联合报警。

局放采集装置采用模拟滤波、脉冲分组、周期脉冲剔除、设置动态阈值等综合抗干扰措施，使测试数据真实可靠。

系统综合多种检测方法（特高频、超声波、TEV）能实时显示各个监测点局部信号确定放电点相对位置，能及时发现开关柜的绝缘缺陷；采集装置采用单根数字总线和供电一体化多芯电缆进行连接，具有最小化的布线数量，极大减少在开关柜上的走线数量和复杂程度，监测设备对原设备的影响降到了最低；局放在线监测系统采用了我公司特有的“异常周期数〃统计法，可排除干扰开关操作造成的瞬时脉冲冲击干扰。

高压电机局部放电在线监测方法【摘要】局部放电在线监测是诊断高压电机定子绕组绝缘故障的有效方法之一。

文中概述了国外高压电机局部放电在线监测的几种方法：基于汇流环上成对耦合电容器的监测法，基于中线射频监测法，基于电机引出线上耦合器的监测法，基于定子槽耦合器的监测法，基于埋置在定子槽里的电阻式测温元件导线的监测法等。

其中主要介绍耦合器或传感器的设置、噪声抑制方法以及它们的应用情况。

【关键词】局部放电，在线监测，高压电机1前言定子绕组绝缘故障是高压旋转电机的主要故障之一。

为了提高运行可靠性，应当加强对电机定子绝缘运行状态进行监测。

电机在发生绝缘故障前往往会有征兆，其中局部放电(PD)与电机定子绕组绝缘状况有着密切地联系。

由于电机绝缘介质长期承受热、电、机械应力及环境影响，导致绝缘发生劣化，使得电机在运行时绝缘产生局部放电。

反过来，局部放电又加速了绝缘的劣化，若局部放电继续扩大与发展，最终将导致绝缘被破坏。

因此，对局部放电作连续地监测，是诊断绝缘状况的有效方法。

2局部放电监测的几种方法2.1基于汇流环上成对耦合电容器监测法国外在70年代就已开发了高压电机绝缘在线监测装置。

如Kurtz M.等开发了适合水轮发电机使用的局部放电分析仪(PDA)［1］，并已成功地应用于北美的140多台机组的局放监测试验上［2］，取得了重大经济效益。

它的局放信号是通过安装在发电机定子绕组上的高压耦合电容器(其额定值为80pF,30kV)获取的，每相各有一对耦合电容器，并将耦合器安装在各相汇流环(过桥线)的合适位置上，以便消除来自电机外部的干扰。

假设一个来自电力系统的干扰脉冲，从某一相的端接线端进入，这时干扰脉冲将分成两路，分别沿该相的汇流环两边传送至两个耦合电容器，若汇流环两边等长，而且由这两个耦合电容器联接到电机外部供PDA分析仪监测用的固定测点的同轴电缆线也等长，这样干扰脉冲沿该相汇流环两边通过耦合电容器和同轴电缆传送至电机外部测点时的信号是相同的，这两路相同的脉冲信号送入PDA分析仪前级的高速差动放大器后，其结果是输出为零，即来自电机外部的干扰脉冲将不产生输出，如图1(a)所示。

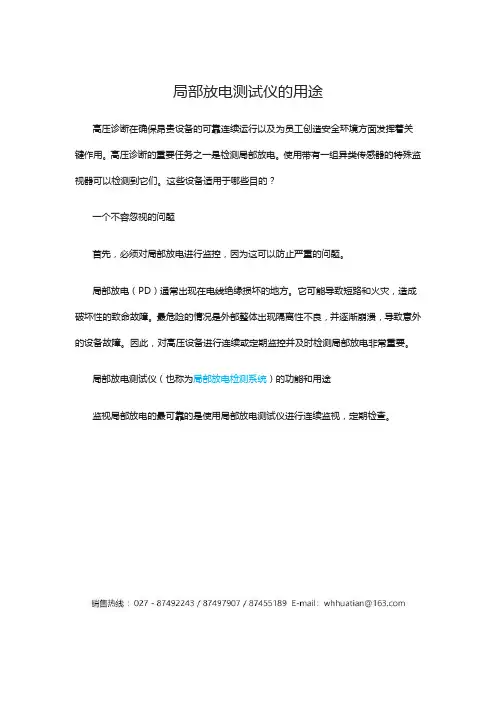

局部放电测试仪的用途高压诊断在确保昂贵设备的可靠连续运行以及为员工创造安全环境方面发挥着关键作用。

高压诊断的重要任务之一是检测局部放电。

使用带有一组异类传感器的特殊监视器可以检测到它们。

这些设备适用于哪些目的？一个不容忽视的问题首先，必须对局部放电进行监控，因为这可以防止严重的问题。

局部放电（PD）通常出现在电线绝缘损坏的地方。

它可能导致短路和火灾，造成破坏性的致命故障。

最危险的情况是外部整体出现隔离性不良，并逐渐崩溃，导致意外的设备故障。

因此，对高压设备进行连续或定期监控并及时检测局部放电非常重要。

局部放电测试仪（也称为局部放电检测系统）的功能和用途监视局部放电的最可靠的是使用局部放电测试仪进行连续监视，定期检查。

在具有固定监视功能的网络中，局部放电测试仪可用于诊断未连接至固定传感器的网络部分以及其他监视工具。

此外，便携式监视器可用于长期监视由局部放电测试仪检测到的可能的PD。

此外，在高峰期以及在安装新设备之后，会在最关键的区域安装局部放电测试仪，这是对网络状态的短期评估。

局部放电测试仪可以在不同区域快速连接，而不会干扰固定监控网络，也无需停止设备局部放电测试仪连接所有主要类型的PD传感器：电感（HFCT），电容（TEV），用于旋转机械的高压电容器（HVCC），用于检测阀中局部PD的空气声（AA）。

研究与保护通常，局部放电测试仪可以执行两个主要任务：研究寻找损坏的绝缘材料的PD，并确保设备的安全运行。

局部放电测试仪首次提供了以前只能用于昂贵且难以部署固定系统的功能。

因此，现在可以识别与操作特性变化，天气状况波动以及其他因素相关的局部放电，如果使用手持仪器进行一次性诊断，这些因素可能仍然不可见。

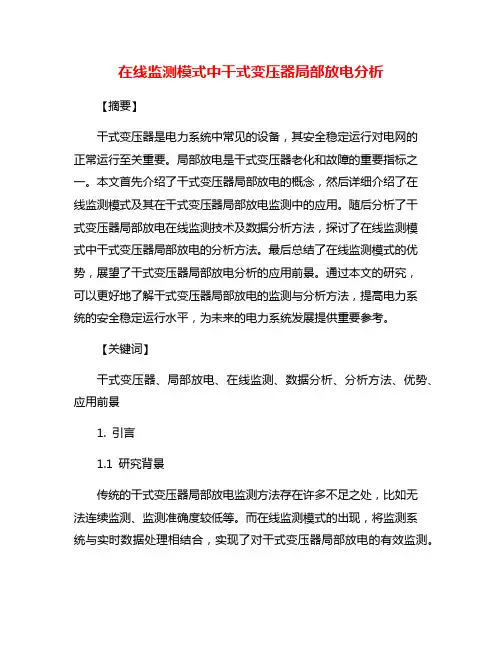

在线监测模式中干式变压器局部放电分析【摘要】干式变压器是电力系统中常见的设备，其安全稳定运行对电网的正常运行至关重要。

局部放电是干式变压器老化和故障的重要指标之一。

本文首先介绍了干式变压器局部放电的概念，然后详细介绍了在线监测模式及其在干式变压器局部放电监测中的应用。

随后分析了干式变压器局部放电在线监测技术及数据分析方法，探讨了在线监测模式中干式变压器局部放电的分析方法。

最后总结了在线监测模式的优势，展望了干式变压器局部放电分析的应用前景。

通过本文的研究，可以更好地了解干式变压器局部放电的监测与分析方法，提高电力系统的安全稳定运行水平，为未来的电力系统发展提供重要参考。

【关键词】干式变压器、局部放电、在线监测、数据分析、分析方法、优势、应用前景1. 引言1.1 研究背景传统的干式变压器局部放电监测方法存在许多不足之处，比如无法连续监测、监测准确度较低等。

而在线监测模式的出现，将监测系统与实时数据处理相结合，实现了对干式变压器局部放电的有效监测。

这种监测方式可以更好地保护设备、提高设备运行稳定性，对电力系统的安全运行起到了关键作用。

研究干式变压器局部放电在线监测分析方法，对于提高电力系统可靠性、延长设备使用寿命具有重要意义。

通过对现有监测技术的深入研究和探索，可以为未来干式变压器局部放电监测技术的发展提供重要的参考和指导。

1.2 研究意义研究干式变压器局部放电分析在在线监测模式中的意义，对于提高电力设备的安全性和可靠性具有重要作用。

干式变压器是电力系统中常用的一种变压器类型，其局部放电是导致变压器劣化甚至故障的主要原因之一。

通过实时监测和分析干式变压器的局部放电情况，可以及时发现潜在问题并采取有效措施进行处理，从而延长设备的使用寿命，减少故障率，提高供电系统的稳定性。

随着电力系统的发展和智能化技术的应用，实现对干式变压器局部放电的在线监测已成为一种趋势。

通过在线监测，不仅可以实时获取变压器的运行状态和局部放电数据，还可以借助先进的数据分析技术对数据进行处理和分析，提高监测系统的准确性和可靠性。

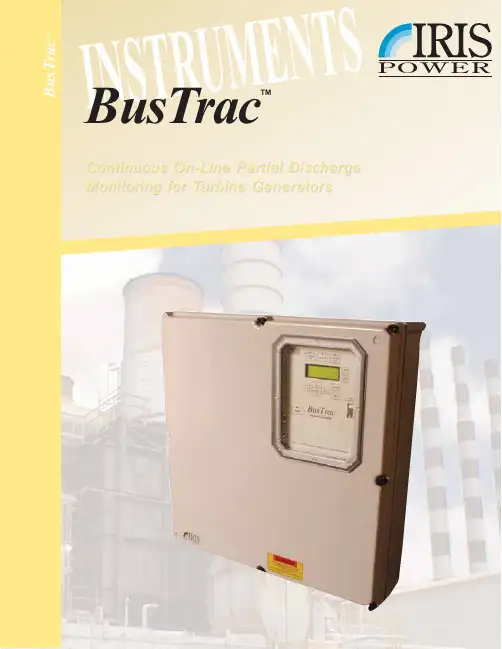

POWERBusTrac™Continuous On-Line Partial Discharge Monitoring for T urbine Generators局放监测仪B u s T r a c ™汽轮发电机局部放电持续在线监测装置动与连续局放测量的经济型仪器，它也能用于开关定子绕组持续在线局部放电监测：应用：ＢｕｓＴｒａｃ　是为电动机和汽轮发电机定子绕组提供自设备的监测，尽管电动机和汽轮发电机有着可靠性所采集数据进行细节检查。

该仪器使用了与ＴＧＡ BusTrac 是Iris 多年开发在线局部放电测量系统经验的成果，这些测试系统应用于水力发电机，高压电动机与汽轮发电机。

与老一代产品一样，BusTrac 具有独特的设计，可以克服在大部分发电厂中都存在的典型的电干扰。

这确保了可靠性与测试结果的再现性，并避免出现错误指示。

电厂的专业维护人员在接受我们富有经验的技术人员为之提供的　2 天的训练课程之后，就能自如地解读测试数据了。

由于该仪器与前几代TGA 技术的产品完全兼容，维护人员可以使用同类电机之前已经安装耦合器的电厂只要把该仪器连接到现装。

这并不需要发电机停机运行，而且安装只限于为监视器提供电源，设置警报输出选项以及与本地 BusTrac 技术的新用户必须在机组停机或开关设备停运时先永久性地安装 80pF 电容耦合器。

BusTrac 提供了一个终端箱，其中包括一个允许连续监控多达6对耦合器的多路转接器。

该仪器可以设置运行于2 种模式：1. ＢｕｓＴｒａｃ可以通过面板上按键来触发，或通过远程计算机来触发。

该计算机安装和运行　ＴｒａｃＣｏｎ　软件，用来对ＢｕｓＴｒａｃ进行整定和通讯。

测试结果可以利用我们的ＰＤＶｉｅｗ　和AdvanceView 显示并进行趋势分析。

2. ＢｕｓＴｒａｃ每小时连续收集几次数据，并把最大局放值（Qmax ）和局放量　(NQN)结果存档，这些结果对于趋势分析和与相似的电机比较是很重要的。

发电机局部放电在线监测装置介绍发电机局部放电在线监测装置是一种用于检测和监测发电机中局部放电现象的设备。

发电机作为电力系统的核心设备，其安全运行对电网的稳定运行至关重要。

局部放电是发电机中常见的故障形式之一，如果不及时监测和处理，会引发设备损坏、停机甚至事故。

传感器是发电机局部放电在线监测装置的核心部件，用于感应发电机中的电场和电磁波信号，将其转换成电信号输入到信号转换电路中。

传感器一般采用高频电容式或电场传感器，通过放置在发电机的关键位置，可以准确感应到发电机中的局部放电现象。

信号转换电路将传感器输入的电信号进行放大、滤波等处理，使其能够适应后续的数据处理和分析。

信号转换电路一般包括前置放大器、滤波器、模数转换器等电路。

数据处理单元是发电机局部放电在线监测装置的智能化核心，负责对传感器和信号转换电路输出的数据进行处理、分析和判别。

数据处理单元一般采用高性能的数字信号处理器，具备强大的计算和判别能力。

其通过数据挖掘、机器学习等算法，可以对发电机中可能存在的局部放电进行准确和可靠的检测。

显示控制单元负责将数据处理单元处理的结果进行显示和控制。

显示控制单元一般采用液晶显示屏或者触摸屏形式，可以方便地显示发电机中的局部放电情况，并提供操作界面供工作人员使用。

此外，显示控制单元还可以与发电机的监控系统进行联动，实现对发电机的自动控制和故障处理。

发电机局部放电在线监测装置的工作原理是基于局部放电现象产生的电场和电磁波信号的特点。

当发电机中存在局部放电时，局部放电的电场和电磁波信号会通过传感器感应，并通过信号转换电路转换成电信号输入到数据处理单元中。

数据处理单元会对输入的电信号进行处理和分析，通过特定的算法进行局部放电的检测和判别，并将结果通过显示控制单元展示给工作人员。

发电机局部放电在线监测装置的优点是可以实时监测发电机中的局部放电现象，并提供准确、可靠的检测结果。

通过监测局部放电现象，可以及时发现和处理发电机中的故障，避免设备损坏和事故的发生。

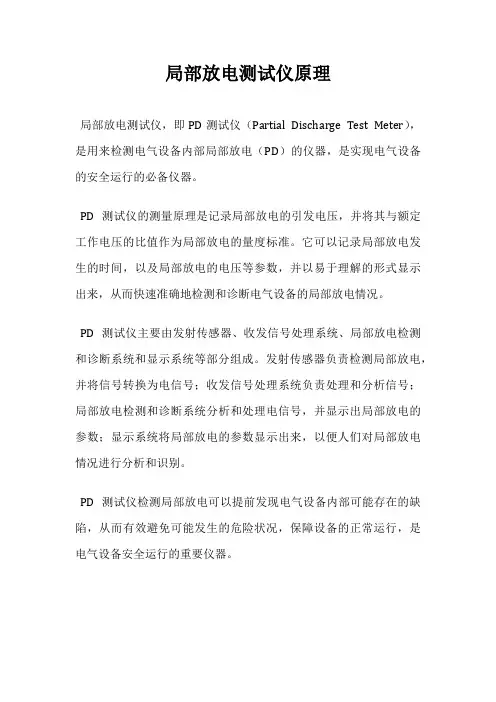

局部放电测试仪原理
局部放电测试仪，即PD测试仪（Partial Discharge Test Meter），是用来检测电气设备内部局部放电（PD）的仪器，是实现电气设备的安全运行的必备仪器。

PD测试仪的测量原理是记录局部放电的引发电压，并将其与额定工作电压的比值作为局部放电的量度标准。

它可以记录局部放电发生的时间，以及局部放电的电压等参数，并以易于理解的形式显示出来，从而快速准确地检测和诊断电气设备的局部放电情况。

PD测试仪主要由发射传感器、收发信号处理系统、局部放电检测和诊断系统和显示系统等部分组成。

发射传感器负责检测局部放电，并将信号转换为电信号；收发信号处理系统负责处理和分析信号；局部放电检测和诊断系统分析和处理电信号，并显示出局部放电的参数；显示系统将局部放电的参数显示出来，以便人们对局部放电情况进行分析和识别。

PD测试仪检测局部放电可以提前发现电气设备内部可能存在的缺陷，从而有效避免可能发生的危险状况，保障设备的正常运行，是电气设备安全运行的重要仪器。

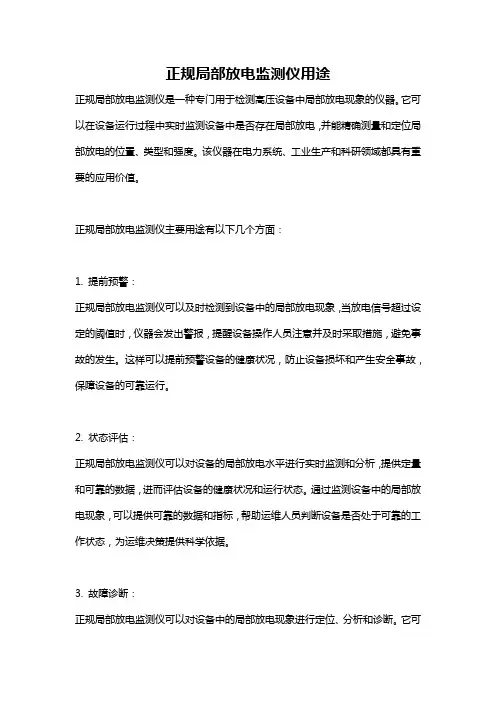

正规局部放电监测仪用途正规局部放电监测仪是一种专门用于检测高压设备中局部放电现象的仪器。

它可以在设备运行过程中实时监测设备中是否存在局部放电，并能精确测量和定位局部放电的位置、类型和强度。

该仪器在电力系统、工业生产和科研领域都具有重要的应用价值。

正规局部放电监测仪主要用途有以下几个方面：1. 提前预警：正规局部放电监测仪可以及时检测到设备中的局部放电现象，当放电信号超过设定的阈值时，仪器会发出警报，提醒设备操作人员注意并及时采取措施，避免事故的发生。

这样可以提前预警设备的健康状况，防止设备损坏和产生安全事故，保障设备的可靠运行。

2. 状态评估：正规局部放电监测仪可以对设备的局部放电水平进行实时监测和分析，提供定量和可靠的数据，进而评估设备的健康状况和运行状态。

通过监测设备中的局部放电现象，可以提供可靠的数据和指标，帮助运维人员判断设备是否处于可靠的工作状态，为运维决策提供科学依据。

3. 故障诊断：正规局部放电监测仪可以对设备中的局部放电现象进行定位、分析和诊断。

它可以根据设备中的局部放电信号，通过复杂的信号处理算法，准确地判断放电发生的位置和类型，帮助运维人员找到故障点，快速排除故障，提高设备的可靠性和运行效率。

4. 设备维护：正规局部放电监测仪可以实现对设备的远程监测和维护。

通过互联网的技术手段，运维人员可以远程监测设备的局部放电状况，并进行数据分析和处理。

同时，仪器还可以提供设备的历史数据和报告，方便运维人员进行设备管理和维护计划的制定。

5. 科学研究：正规局部放电监测仪是科学研究和技术创新的重要工具。

它可以提供准确的局部放电数据，帮助研究人员深入了解局部放电的发生机理和特性，推动相关领域的科学研究和技术创新。

通过对局部放电现象的观察和分析，可以提出更好的预防和控制方法，提高现有设备的性能和安全性。

总之，正规局部放电监测仪的使用具有非常重要的意义。

它可以提前预警、状态评估、故障诊断、设备维护和科学研究等方面发挥重要作用，保障设备的安全运行和可靠性，推动相关领域的发展和进步。

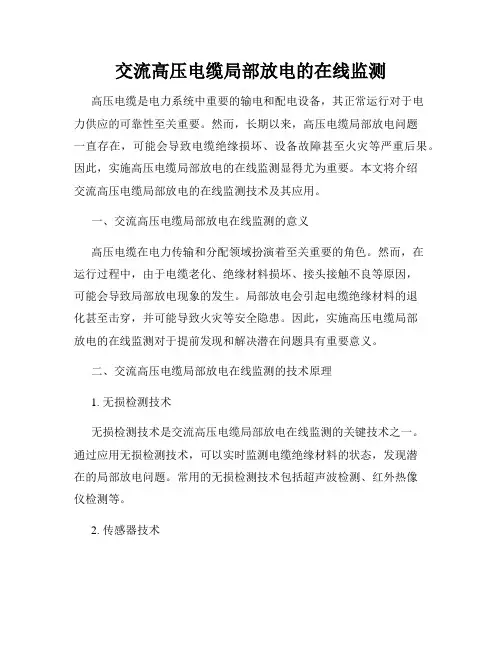

交流高压电缆局部放电的在线监测高压电缆是电力系统中重要的输电和配电设备，其正常运行对于电力供应的可靠性至关重要。

然而，长期以来，高压电缆局部放电问题一直存在，可能会导致电缆绝缘损坏、设备故障甚至火灾等严重后果。

因此，实施高压电缆局部放电的在线监测显得尤为重要。

本文将介绍交流高压电缆局部放电的在线监测技术及其应用。

一、交流高压电缆局部放电在线监测的意义高压电缆在电力传输和分配领域扮演着至关重要的角色。

然而，在运行过程中，由于电缆老化、绝缘材料损坏、接头接触不良等原因，可能会导致局部放电现象的发生。

局部放电会引起电缆绝缘材料的退化甚至击穿，并可能导致火灾等安全隐患。

因此，实施高压电缆局部放电的在线监测对于提前发现和解决潜在问题具有重要意义。

二、交流高压电缆局部放电在线监测的技术原理1. 无损检测技术无损检测技术是交流高压电缆局部放电在线监测的关键技术之一。

通过应用无损检测技术，可以实时监测电缆绝缘材料的状态，发现潜在的局部放电问题。

常用的无损检测技术包括超声波检测、红外热像仪检测等。

2. 传感器技术传感器技术是交流高压电缆局部放电在线监测的另一项重要技术。

通过安装合适的传感器，可以实时监测电缆中的局部放电信号，并将数据传输给监测系统。

常用的传感器技术包括电磁传感器、电容传感器等。

三、交流高压电缆局部放电在线监测的应用交流高压电缆局部放电在线监测技术已经在电力系统中得到广泛应用，取得了显著的效果。

1. 故障预警与排除通过实施交流高压电缆局部放电的在线监测，可以对电缆运行状态进行实时跟踪和监控，及时发现潜在的局部放电问题，预警系统可以及时发出警报，提醒运维人员进行相应的处理和排除故障。

2. 故障诊断和维修交流高压电缆局部放电在线监测技术还可以提供故障诊断与维修的依据。

通过对监测到的局部放电信号进行分析和处理，可以准确判断故障点的位置和性质，为维修和更换工作提供有力的支持。

3. 设备运行状态评估交流高压电缆局部放电在线监测技术不仅可以及时发现故障问题，还可以对设备运行状态进行评估。

目录1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4使用条件 (3)5技术要求 (4)6试验 (5)7 附则 (5)附录A dB与mV之间换算关系 (6)附录B 编制说明 (7)10kV～35 kV高压开关柜局部放电在线监测装置技术规范1范围本标准适用于在发电厂和变电站现场条件下，处于运行状态的10kV～35kV电压等级以局部放电为主要测试项目的高压开关柜设备中在线监测装置选型。

本标准适用于指导中国南方电网有限责任公司系统内开展以局部放电为主要测试项目的高压开关柜在线监测装置技术要求。

环网柜、箱式配电变压器的局部放电在线监测装置技术要求可参考本标准执行。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 50150 电气装置安装工程电气设备交接试验标准GB3906-1991 3~35kV交流金属封闭式开关设备GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序GB/T 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术GB/T 2423 电工电子产品环境试验GB 2421 电工电子产品基本环境试验规程GB 11022 高压开关设备通用技术条件DL417-91-1991 电力设备局部放电现场测试导则DL/T404-1997 户内交流高压开关柜订货技术条件Q/CSG1 0007-2004 电力设备预防性试验规程3术语和定义3.1 局部放电partial discharge局部放电在本标准中指的是发生在开关柜内部绝缘结构中局部区域的现象，包括绝缘表面和绝缘内部的放电。

在本标准中的局部放电范畴包括导体表面电晕、绝缘表面爬电及内部气隙放电等类型，属于广义概念。

局部放电试验设备简介局部放电试验设备是一种用于检测和评估电力设备中局部放电现象的仪器。

局部放电是指电介质中出现的电弧放电或电晕放电，可能会导致设备的损坏和故障。

局部放电试验设备通过对电力设备进行局部放电试验，可以及早发现潜在的故障，并采取相应的预防措施。

功能和特点1. 检测功能：局部放电试验设备能够准确检测电力设备中的局部放电现象，并记录其频率、幅值和相位等参数。

2. 评估功能：局部放电试验设备可以根据检测结果对电力设备的局部放电情况进行评估，判断设备是否存在故障风险。

3. 预警功能：当局部放电试验设备检测到电力设备中出现异常的局部放电现象时，会及时发出警报，提醒操作人员及时采取措施。

4. 数据记录：局部放电试验设备可以记录检测数据，并将其存储在内部存储器或外部存储介质中，以供后续分析和比对。

5. 便携性：局部放电试验设备通常具有轻便小巧的设计，可以方便携带和操作，适用于各种电力设备的局部放电检测。

使用范围局部放电试验设备广泛应用于以下领域：1. 电力系统：用于发电厂、变电站等电力设备的局部放电检测和评估。

2. 输电线路：用于检测和评估高压输电线路的局部放电情况，确保线路的安全运行。

3. 变压器：用于变压器的局部放电试验，提前发现变压器内部可能存在的故障。

4. 绝缘材料：用于绝缘材料的局部放电试验，评估其质量和可靠性。

5. 电：用于电的局部放电检测和评估，确保电的正常工作。

总结局部放电试验设备是一种重要的检测和评估工具，可用于电力设备中局部放电的及早发现和预防。

它具有准确的检测能力、方便的操作和广泛的应用范围，对于保障电力设备的正常运行具有重要意义。

高压电力设备的局部放电检测与监测电力设备是现代社会必不可少的基础设施之一，而高压电力设备作为其重要组成部分，承载着电力传输和配送的关键任务。

然而，由于长期运行和环境影响，电力设备可能出现局部放电，并逐渐导致设备老化、故障和甚至事故发生。

因此，局部放电的检测与监测对于确保电力设备安全运行至关重要。

局部放电是指电气设备内部出现的局部电弧放电现象。

这种局部电弧放电可能是由于材料表面污秽、绝缘材料老化、绝缘损坏等原因引起的，会产生高温和高能量，导致绝缘材料破坏、设备损坏甚至局部火灾。

因此，及早发现并采取措施来避免和修复局部放电十分重要。

局部放电检测与监测的常用方法主要有以下几种：直流水平检测、交流水平检测、射频水平检测和超声波水平检测。

直流水平检测是利用直流电压进行局部放电检测的方法。

通过在电力设备上加入一定的直流电压，然后通过检测局部放电产生的直流电流大小、时间和形态等参数来判断设备是否存在局部放电现象。

直流水平检测具有检测范围广、灵敏度高等优点，但对设备和检测设备要求较高，需要专业人员操作。

交流水平检测是利用交流电压进行局部放电检测的方法。

交流电压具有变化频率高和峰值电流大等特点，有利于检测局部放电产生的电流脉冲和电压脉冲，并通过测量其幅度、频率和相位等参数来判断设备局部放电的情况。

交流水平检测方法具有操作简便、灵敏度高等优点，广泛应用于实际工程中。

射频水平检测是利用射频信号进行局部放电检测的方法。

射频水平检测是利用射频传感器感应局部放电产生的信号，并通过频谱分析和脉冲冲击计数等技术来判断设备是否存在局部放电。

射频水平检测具有非接触式、快速响应和高精度等优点，能够有效地检测高压设备中的局部放电问题。

超声波水平检测是利用超声波传感器进行局部放电检测的方法。

超声波技术可以将局部放电声波信号转换为电信号，并通过信号处理和分析来判断设备是否存在局部放电。

超声波水平检测具有灵敏度高、分辨率高等优点，广泛应用于高压电力设备的局部放电监测。

高压负荷开关的局部放电检测与监测技术高压负荷开关是电力系统中重要的设备之一，用于控制和保护电路。

然而，由于其在长期运行过程中会受到各种因素的影响，如湿度、温度、污秽等，可能会导致局部放电（Partial Discharge，PD）现象的发生。

局部放电是一种不稳定的电弧放电现象，会导致设备的损坏和系统的不稳定，因此对其进行及时的检测与监测至关重要。

局部放电检测与监测技术主要分为在线检测和离线检测两种方式。

在线检测是指在设备正常运行状态下进行监测，而离线检测则是指在设备停机维护期间对设备进行检测。

无论是在线检测还是离线检测，都有多种技术可供选择。

一种常用的局部放电检测技术是电磁波法。

该方法基于局部放电所产生的电磁波信号来进行检测与监测。

这些电磁波信号能够传播到设备的金属外壳上，并通过传感器收集和分析。

电磁波法具有灵敏度高、响应速度快、非侵入性等优点，适用于在线检测。

另外，局部放电的波形和频谱特征也可用于判断放电源位置和类型。

另一种常用的技术是超声波法。

该方法使用超声波传感器来探测局部放电时所产生的声波信号。

超声波法可以在设备正常运行下进行在线监测，其主要优点是能够检测到微弱放电和小缺陷，对皮膜局部放电有较高的灵敏度和准确性。

除了以上两种方法，还有红外热像法、紫外光检测法、电容法等局部放电检测技术。

红外热像法通过测量设备表面的热分布来检测局部放电的存在，主要适用于离线检测。

紫外光检测法利用设备表面局部放电所释放的紫外光信号来进行检测与监测。

电容法则是通过测量设备中的局部放电电容来判断其存在。

这些方法各有优缺点，可以根据实际情况选择合适的技术。

监测局部放电技术的关键是数据分析与处理。

通过采集得到的局部放电信号，利用数据处理技术进行优化和诊断，可以判断局部放电的位置、类型和程度，并预测设备的健康状况。

数据分析方法包括时域分析、频域分析、小波分析等，通过对信号的处理和特征提取，可以实现较准确的诊断结果。

局部放电检测与监测技术的应用可以帮助实现以下目标：一是提前预警设备的存在问题，及时维护和修理；二是延长设备的使用寿命，减少故障率；三是优化设备的维护计划和资源分配；四是提高电力系统的可靠性和稳定性。

试析高压设备强电局部放电在线监测技术摘要：近年来，随着电网容量、电压等级的不断提高，供电部门对供电可靠性的要求也越来越高。

为提高高压设备强电局部放电维护的有效性，对高压电气设备实施在线监测，可以实现对高压设备运行状态及放电情况的实时在线监测，可及时有效的对高压设备出现的异常放电或故障进行及时的处理，保障供电部门供电的可靠性，有效降低电力故障的发生。

关键词：高压设备；局部放电；在线监测一、在线检测技术的目的和意义通常，人们认为电气设备在经受短时工频耐压和冲击耐压后，便可保证长期运行。

但在实际运行中发现，电气设备在没有遭受任何过电压的情况下也会发生绝缘故障。

究其原因，是电气设备在长期运行过程中其内部绝缘的薄弱部位在高场强作用下发生局部放电，从而导致绝缘性能下降。

局部放电的能量很小，所以它的短时存在并不影响到电气设备的绝缘强度。

但若电气设备绝缘在运行电压下不断出现局部放电，这些微弱的放电将产生积累效应，使绝缘的介电性能逐渐劣化并使局部缺陷扩大，最后导致整个绝缘击穿。

因此，考核电气设备的局部放电性能就成为电气设备制造及运行部门的一项重要工作。

目前电力企业测试电气设备的局部放电性能大多采用定期检查的离线检测方式，既需要对用户进行停电，对社会的正常生产生活产生了影响，同时还增加设备维修费用并加速了设备的磨损。

在电力企业大力提倡“状态检修”的今天，越来越希望有一种可以随时提供变压器局部放电水平，以便检修人员决定采取何种处理方法的技术，即局部放电在线监测技术。

二、电力高压设备局部放电的主要原因电力高压设备的电极系统在高强度电场的作用下会引发局部放电现象，如针板、油楔等金属部件，将电荷集中到这些部件的尖角位置，导致金属部件的不同部位承受的电场强度有所不同，加之高压设备内部电极系统不对称，便会引发放电现象；在高强度电场作用下，若高压设备的接地部件存在虚焊、缝隙，以及电气连接性能不良的情况，会导致高压设备局部发电；在交变电场环境下，若高压设备内部复合绝缘介质存在不均匀问题，则绝缘介质中的气体电场强度与介电常数成反比，而气体一般在绝缘体的内部，所以使得绝缘体面临着被击穿的危险，进而引发放电现象；在高压设备生产制造中，若绝缘系统中掺入灰尘、纸末、金属粉等微尘，则在高强度电、磁、热相互作用下会引发局部放电问题，严重时会损害高压设备。

高压设备强电局部放电在线监测技术摘要】：近些年我国电力事业发展的迅速，升压站日常工作的重要内容就是检测与维护高压设备，特别是在高压设备局部放电问题升压站为提高高压设备危险局部放电维护效果，广泛应用在线检测技术，但是伴随着电能需求量的增加，高压设备的检测与维护已经成为企业日常工作的重中之重，尤其是高压设备局部放电维护，为了提高高压设备强电局部放电维护有效性，将在线监控技术运用到高压设备强电局部放电的日常维护当中是势在必行的。

【关键词】：高压设备；强电局部放电；在线监测引言电力系统长期处于运行状态，而高压电气设备的内部亦或是表面会因放电现象的发生而加快绝缘装置老化的速度，也会出现短路亦或是击穿事故，直接影响电力运行效果与高压设备质量，威胁电力检修工作人员生命安全。

将在线检测技术应用于高压设备强电局部放电的维护过程中，能够在线控制并检测高压设备的运行状态与放电状况，以保证可以及时发现并分析高压设备异常放电情况与故障，全面维护高压设备放电的问题。

由此可见，深入研究并分析高压设备强电局部放电在线检测技术与运用具有一定的现实意义。

1、高压设备局部放电原因高压电工设备大多存在局部放电问题，系统运行中这问题难以避免，原因在于设备制造过程中绝缘材料或结构包含一部分气隙或油膜，这部分比固体绝缘介质更易击穿。

比如塑料电缆、互感器与变压器浇筑制造过程中，不可避免出现气泡问题，高压电器油浸绝缘中纸层间存在油膜。

固体介质介电常数高于空气与矿物油，电场作用下空气与矿物油承受更大的场强，本身击穿强度较低，当外界电压升高到一定程度时空气或油会被局部击穿产生局部放电。

电极边缘存在较为集中的电场，电厂强度特别高，比如系统运行中套管电极边缘与高压电机线圈出槽口等部分容易产生放电。

工作电压下胶纸套管与高压电机的绕组经常出现局部放电情况。

设计制造高压电缆与电容器时，油纸绝缘起始放电场强大于工作场强，在电场作用下绝缘纸长时间受到高能量带点质点的撞击出现老化。

局部放电测量的基本知识邱昌容徐阳西安交大科技园博源电气有限责任公司序言局部放电（PD）是表征高压电气设备绝缘性能的重要参数，也是发生绝缘故障的有效先兆信息。

通过局部放电的检测,特别是在线监测，将为避免事故的发生和实行状态检修创造条件。

因此PD在线监测已引起广泛的关注。

为了让用户基本上了解有关PD的机理，测量技术，测试结果的分析、判断，以及本公司生产的PD在线监测系统。

针对用户关心的问题，编写这本小册子。

目录一、什么是PD，如何产生 (1)二、为什么要测量局部放电？ (1)三、有哪些测量局部放电的方法 (3)四、有哪些PD表征参数 (5)五、什么是局部放电谱图 (7)六、视在放电电荷如何定量 (9)七、为什么要对变压器局部放电进行在线监测 (10)八、PD在线监测的关键技术是什么 (11)九、BYT-II系统的工作原理及其特点是什么 (15)十、如何进行绝缘诊断 (18)一、什么是PD，如何产生局部放电是指在绝缘系统中，只有局部区域发生放电，而没有击穿，即放电没有贯穿施加电压的导体之间。

局部放电可能出现在绝缘体内部、绝缘体与导体的界面上，以及绝缘体表面。

导体周围都是气体时，导体边缘的PD称为电晕。

产生局部放电的根本原因是电场不均匀。

这可能是由于导体尖端，或毛刺；也可能是绝缘体内部或界面存在气泡、裂纹、杂质、或是绝缘系统由多种介质复合组成。

只要在局部区域的电场强度超过该区域材料的击穿场强时，在该区域就会出现放电，即产生局部放电。

例如变压器油纸中含有气泡，则气泡中的电场强度E0 比其周围油纸中的电场强E p要大εp/ε0倍。

εp为油纸的相对介电常数约2.2；ε0为空气的相对介电常数约为1，故E0＝2.2E p而气体的击穿场E B0为3kV/mm(大气压力下)而油纸的击穿场强高达15kV/mm，很明显气泡首先放电而油纸仍然保持绝缘特性，这就出现局部放电。

此外还可能因导体接触不好或有浮动电位的金属体产生的PD。

高压电气设备局部放电在线监测
许其贞
【期刊名称】《现代仪器使用与维修》
【年(卷),期】1996(000)003
【摘要】本文讨论高压电气设备局部放电在线监测若干技术问题，着重介绍作者主持设计的自动测试系统。

该系统已付之实用，有较好的推广应用前景。

【总页数】3页(P13-15)
【作者】许其贞
【作者单位】无
【正文语种】中文
【中图分类】TM855
【相关文献】
1.变电站高压电气设备局部放电故障在线监测系统 [J], 张炳达;龙家聪
2.高压开关柜局部放电在线监测系统研究 [J], 雷钊洪
3.高压开关柜局部放电在线监测系统设计与应用 [J], 刘勇;赵红庆;李高峰;慕鹏凯
4.27.5kV高压开关柜局部放电在线监测智能诊断技术 [J], 傅祺
5.高压电气设备局部放电在线监测技术应用 [J], 张永明
因版权原因，仅展示原文概要，查看原文内容请购买。
