【精选】九年级物理全册15.5家庭用电达标练习1新版沪科版

给我一个支点，可以撬起整个地球。

——阿基米德沪科版九年级15.5家庭用电常考题一．选择题（共10小题）1．（2020•山西一模）“关爱生命，快乐成长”，下列关于安全用电的说法正确的是（）A．电灯的开关可以接在零线和灯座之间B．使用测电笔时，手指不能接触笔尾金属体C．选用插座时，所有家用电器都使用两孔插座D．一旦发生触电事故，应先切断电源再进行抢救2．（2020•山亭区一模）家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸3．（2019秋•上蔡县期末）下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装4．（2020•临河区模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光5．（2020•莘县二模）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光6．（2020•自贡）一种试电笔的构造如图所示，下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体7．（2019秋•滑县期末）如图所示的实例中，符合安全用电要求的是（）A．多个大功率用电器同时使用一个插线板B．在高压线下钓鱼C．金属外壳家用电器没有接地D．使用试电笔时手要接触笔尾金属体8．（2020•牡丹江）关于家庭电路与安全用电，下列说法正确的是（）A．发现家用电器或电线失火时，应先切断电源后救火B．家庭电路中空气开关跳闸，都是由于电路短路引起的C．开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体9．（2020•泉州模拟）在日常生活中，符合安全用电常识的做法是（）A．用湿抹布擦电灯泡B．有金属外壳的家用电器，金属外壳不接地C．发生火灾时，首先切断电源D．保险丝烧断后，可用铜丝代替保险丝接上10．（2019•陕西）如图是小轩家的部分电路。

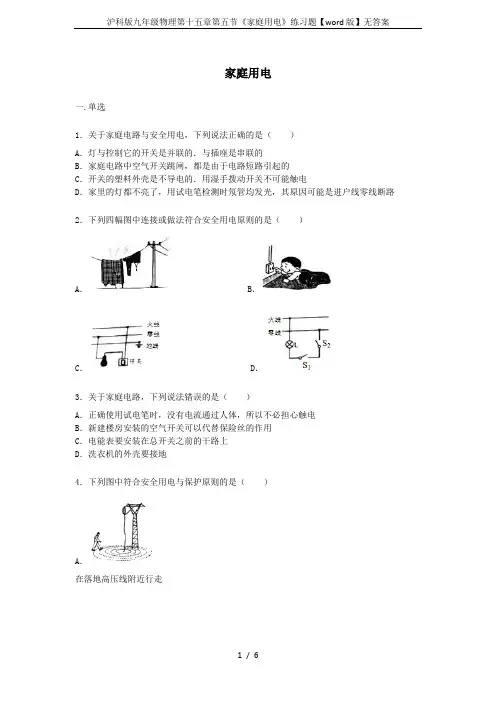

家庭用电一.单选1．关于家庭电路与安全用电，下列说法正确的是（）A．灯与控制它的开关是并联的．与插座是串联的B．家庭电路中空气开关跳闸，都是由于电路短路引起的C．开关的塑料外壳是不导电的．用湿手拨动开关不可能触电D．家里的灯都不亮了，用试电笔检测时氖管均发光，其原因可能是进户线零线断路2．下列四幅图中连接或做法符合安全用电原则的是（）A． B．C．D．3．关于家庭电路，下列说法错误的是（）A．正确使用试电笔时，没有电流通过人体，所以不必担心触电B．新建楼房安装的空气开关可以代替保险丝的作用C．电能表要安装在总开关之前的干路上D．洗衣机的外壳要接地4．下列图中符合安全用电与保护原则的是（）A．在落地高压线附近行走B．多个大功率用电器同时使用一个插座C．开关接零线D．电水壶接三孔插座5．下列做法中，符合安全用电规范的是（）A．控制灯泡的开关应接在火线上B．在高压线附近的空地上放风筝C．发现有人触电后，立即用手把触电人拉离电源D．家用电器外壳不用接地6．电虽是人类的“好朋友”，但不遵守安全用电原则，也会被它伤害，下列做法符合安全用电原则的是（）A．有金属外壳的家用电器，一定要将外壳接地B．家用电器起火时应迅速用水扑灭C．家中多个大功率用电器应接在同一插线板上使用D．控制用电器的开关一定要接在零线上7．家庭电路中，下列操作符合要求的是（）A．空气开关跳闸后，应立即合上B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．输电线进户后，应先接电能表8．关于家庭电路与安全用电的基本常识，下列说法中正确的是（）A．使用试电笔时，手指不能触碰试电笔上端的金属帽B．可用钢丝替代保险丝C．不要同时使用多个大功率用电器D．洗衣机的外壳可以不用接地9．下列做法中符合安全用电原则的是（）A．使用试电笔时手要接触笔尾金属体B．电视天线与电线接触C．电动机外壳没有接地D．人靠近高压带电体10．下列说法符合安全用电要求的是（）A．开关接在零线上B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器二.多选1．如图所示，不符合安全用电原则的是（）2．一位“法师”在舞台上表演不怕电的功夫．他将一盏普通灯泡接到家庭电路的A、B两根电线上，灯泡正常发光，随后将灯泡取下，“法师”用两手同时抓住这两根电线，如图所示，其助手用测电笔分别测A、B及“法师”的皮肤，发现测电笔的氖管都发光．对此，某班同学展开讨论后形成以下观点，其中正确的是（）A．“法师”也许真有不导电的特异功能B．“法师”与大地之间一定有良好的绝缘C．“法师”去抓那两根电线前，火线已被助手切断D．“法师”去抓那两根电线前，零线已被助手切断3．随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视．从安全用电角度，下列说法中正确的是（）A．控制电灯的开关应接在电灯与火线之间B．为了节约导线，应该在一个插排上尽可能多的连接用电器C．使用试电笔时，切不可用手直接接触金属笔尖D．为了方便，可以用湿抹布擦拭正在工作中的用电器4．随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（）A．照明电路中保险丝（或空气开关）应安装在火线上B．在现有的照明电路中，增加用电器时，只需考虑电能表和保险丝的承受能力C．在现有的照明电路中，增加用电器只需换上足够粗的保险丝即可D．在现有的照明电路中，增加用电器时一定要同时考虑电能表，输电线和保险丝（或空气开关）的承受能力5．关于家庭电路的下列说法中，正确的是（）A．洗澡期间尽量不要接触各种电器B．用电器的开关必须接到零线上C．遥控器的指示灯是半导体二极管D．保险丝如果换用超导材料会更安全三.填空1．我国家庭电路电压为伏，家中使用的各类用电器是的（选填“串联”或“并联”），同时使用的用电器越多，电路中的总电阻将越（选填“大”或“小”）．2．家庭电路中，日光灯与控制它的电键是连接的；同时正常工作的日光灯与空调是连接（均选填“串联”或“并联”），关闭空调室通过日光灯的电流将（选填“变大”、“不变”或“变小”）．3．在日常生活中，安全用电的基本原则是：不直接接触线路，不靠近线路．4．可以用辨别火线和零线，测试时，若看到，则表明接触的是火线．5．我国家庭电路两端的电压是V．6．（2017秋•上杭县期中）开关与控制的用电器总是联的；若任一个用电器的通断不影响其他用电器的通断，这几个用电器必须联．7．（2017秋•上杭县校级月考）如图所示，测电笔使用方法正确的是图（选填“甲”或“乙”）8．如图中描述的是生活中有关安全的两个情景，请分别写出它们涉及到的物理知识．甲：；乙：．9．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．10．我国家庭电路的电压为V；控制照明灯的开关应该接在（选填“火线”或“零线”）和照明灯之间．。

家庭用电一.单选1.下列做法中符合安全用电原则的是（）A．使用试电笔时手要接触笔尾金属体B．电视天线与电线接触C．电动机外壳没有接地D．人靠近高压带电体2.下列说法符合安全用电要求的是（）A．开关接在零线上B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器3.关于生活用电，下列说法正确的是（）A．保险丝可以用钢丝来代替B．更换灯泡，搬动电器前不必断开电源开关C．多个大功率用电器可以同时用一个插座D．用试电笔辨别火线和零线，手应接触笔尾的金属体4.关于家庭电路和安全用电，下列说法正确的是（）A．控制用电器的开关应接在用电器与火线之间B．保险丝烧毁后，可用铁丝来代替保险丝C．家庭电路中空气开关跳闸，一定是用电器总功率过大D．户外露营时，如遇雷雨天气，可在大树下避雨5.下列行为符合安全用电原则的是（）A．更换灯泡时必须先断开开关B．在同一插线板上接多个大功率电器C．没有三孔插座时，把三角插头接地脚掰断使用D．空气开关“跳闸”后，立即重新合上6.如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线7.下列符合安全用电的是（）A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．使用试电笔，千万不要接触金属帽8.关于安全用电，下列说法正确的是（）A．使用试电笔时，手应触碰笔尾金属体B．有人触电时，用手把触电人拉开C．空气开关跳闸，说明电路中出现短路D．发生电路火灾时，应立即泼水浇灭9.“全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是（）A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电源开关C．有人触电时，首先切断电源D．用验电笔检验时，手指不接触笔尾金属体10.关于家庭电路和安全用电的说法中正确的是（）A．电路中出现“跳闸”现象，一定是过载引起的B．正常使用试电笔检测线路时，氖管一定发光C．正常使用试电笔检测线路时，一定没有电流通过人体D．控制电灯的开关一定要接在火线和灯泡之间二.多选1.如图关于家庭电路中，说法不正确的是（）A．电灯、电视和台灯是并联的B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗，说明L1支路正常C．图中带开关的插座接入家庭电路中的接法是正确的D．发现有人触电，应该先直接用手拉开，然后抢救2.关于家庭电路和用电安全，下列说法正确的是（）A．用电器着火时，应迅速向用电器泼水灭火B．更换灯泡时，应先断开开关C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．高大建筑的顶端安装避雷针3.下列有关安全用电的说法，正确的是（）A．使用测电笔时，一定不要碰到笔尾的金属体B．闸刀开关的手柄是绝缘材料制成的C．家庭电路中的保险丝熔断，一定是用电器总功率过大D．电能表应该装在家庭电路干路上4.下列有关家庭用电中的几个实例，描述正确的是（）A．熔丝（俗称保险丝）烧断一定是发生了短路B．使用试电笔时，金属体笔尖应接触被测导线，手指按住笔尾金属体，观察氖管是否发光C．有人触电时应迅速用手把他拉离电源D．进户线应先连接电能表，再和总开关连接5.关于家庭电路，下列说法正确的是（）A．电灯的开关装在火线或零线上都可以B．家庭电路中，大功率用电器必须使用三孔插座C．家用电器失火时，应先灭火，然后切断电源D．购买大功率用电器时，必须先考虑电能表、保险丝等的承受能力三.填空1.如图所示家庭电路，闭合开关，电灯不亮．小明从测电笔接触b点时氖管发光，接触c点时不发光，说明间是连通的．小明继续用测电笔接触d点时氖管不发光，可以判断该电路至少有处发生开路．2.如图所示，使用测电笔的方法中正确的是（甲/乙）．丙图是小明家的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是线．3.图设计的电路．虚线框1和2应连入开关和电灯，则开关应装在方框中．安装好后，闭合开关，电灯不亮，用测电笔分别测试a、b、c、d点时，a点氖管不发光b、c、d三点都发光，则电路的故障为．4.家用电饭煲和电视机正常工作时的电压都为伏，两者之间是（选填“并联”或“串联”）连接的，当电饭煲不工作时，电视机（选填“能”或“不能”）继续工作．5.在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图．6.家庭电路中共有5盏电灯和一台电视机在工作，它们的连接方式是，一盏电灯的工作电流为0.3A，电视机的工作电流为0.5A，家庭电路中的总电流为A．7.4月是安全教育宣传月，为了用电安全．请您写出一条安全用语：．8.在我们的教室内，一个开关可以同时控制几盏日光灯．它们的连接方式是（选填“串联”或“并联”）．因为当其中一盏灯管烧坏时，其它灯（选填“能”或“不能”）工作．9.上海家庭电路的电压为伏，家中电灯与冰箱是的（选填“串联”或“并联”）．在家用电能表上，当前的用电示数用作为单位．10.如图所示，正确使用测电笔的方法是图；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与相连，不致对人造成伤害．四.解答1.人们使用两脚插头台灯时，往往好随意插入两孔插座中，如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是（选填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时（选填“会”或“不会”）触电．2.如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中．3.请在图中用笔画线代替导线将电灯和开关、插座分别接入电路．4.根据家庭电路的组成原则，把图中的引线a、b、c、d正确的连入电路．5.家庭电路中由于同时使用的用电器过多时往往会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意事项．。

15.5家庭用电一、单选题1．日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．发现有人触电应快速用手将人拉开C．用电器的金属外壳要保证良好接地D．用铜丝代替保险丝2．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、d两点时，测电笔的发光情况是（）A．d点亮、c 点不亮B．c 点亮、d点不亮C．c、d点都亮D．c、d点都不亮3．如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（）A．甲和乙B．乙和丙C．乙和丁D．甲和丁二、多选题4．如图是小虎家中电路的一部分，下列说法中正确的是（）A．电冰箱接入三孔插座后，其外壳与大地相连B．闭合开关S时灯发光，用试电笔接触A点氖管会发光C．可以用漏电保护器来代替保险丝D．为了用电安全，应在甲处安装开关，乙处安装电灯三、填空题5．避雷针能让建筑物避免雷击。

当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是_______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是_____________（选填“从云层到大地”或“从大地到云层”）。

四、双选题6．如图所示，我国家庭电路实物布线图，下列说法正确的是（）A．我国的家庭电路的电压是380VB．三孔插座中的其中一个孔就是连接在地线上的C．按钮开关既可以接在火线上，也可以接在零线上D．家庭电路中的触电事故，都是人体直接或间接接触火线引起的五、作图题7．如图所示，是目前比较通用的插座（三孔一个，两孔一个）的示意图，还有一个接线开关控制一只螺丝口白炽灯，请将它们合理地接入电路。

六、综合题8．图甲是某型号家用电热水器的工作电路简图，它有高、中、低三个挡位，其中R1、R2为定值电阻且R1=2R2。

在保证安全的情况下，用三个挡位分别给水箱中质量相同的水加热（水均未沸腾），加热时间和水温升高情况如下表所示。
