色环电感,电阻,电容识别

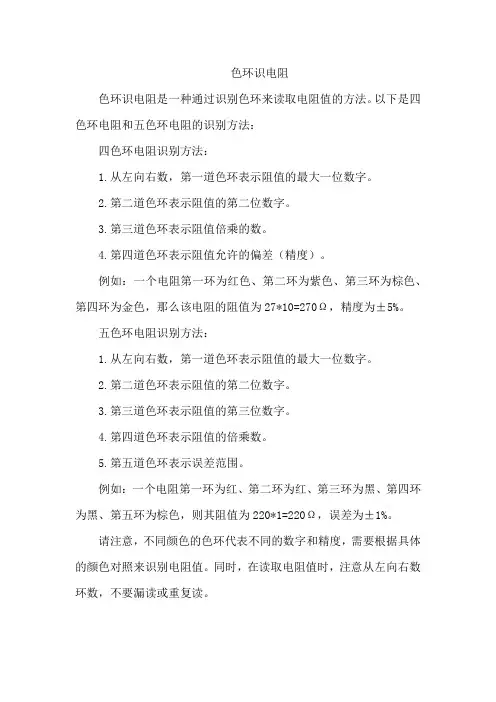

色环识电阻
色环识电阻是一种通过识别色环来读取电阻值的方法。

以下是四色环电阻和五色环电阻的识别方法：
四色环电阻识别方法：
1.从左向右数，第一道色环表示阻值的最大一位数字。

2.第二道色环表示阻值的第二位数字。

3.第三道色环表示阻值倍乘的数。

4.第四道色环表示阻值允许的偏差（精度）。

例如：一个电阻第一环为红色、第二环为紫色、第三环为棕色、第四环为金色，那么该电阻的阻值为27*10=270Ω，精度为±5%。

五色环电阻识别方法：
1.从左向右数，第一道色环表示阻值的最大一位数字。

2.第二道色环表示阻值的第二位数字。

3.第三道色环表示阻值的第三位数字。

4.第四道色环表示阻值的倍乘数。

5.第五道色环表示误差范围。

例如：一个电阻第一环为红、第二环为红、第三环为黑、第四环为黑、第五环为棕色，则其阻值为220*1=220Ω，误差为±1%。

请注意，不同颜色的色环代表不同的数字和精度，需要根据具体的颜色对照来识别电阻值。

同时，在读取电阻值时，注意从左向右数环数，不要漏读或重复读。

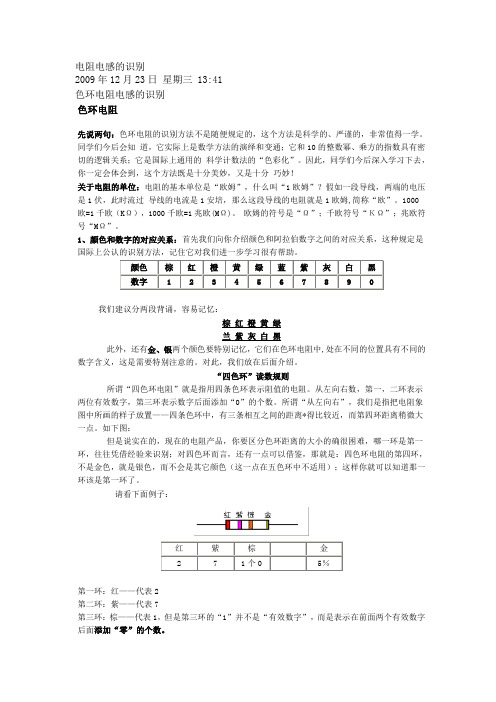

电阻电感的识别2009年12月23日星期三 13:41色环电阻电感的识别色环电阻先说两句：色环电阻的识别方法不是随便规定的，这个方法是科学的、严谨的，非常值得一学。

同学们今后会知道，它实际上是数学方法的演绎和变通；它和10的整数幂、乘方的指数具有密切的逻辑关系；它是国际上通用的科学计数法的“色彩化”。

因此，同学们今后深入学习下去，你一定会体会到，这个方法既是十分美妙，又是十分巧妙！关于电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

我们建议分两段背诵，容易记忆：棕红橙黄绿兰紫灰白黑此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离*得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。

下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。

下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5％。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果靠近边缘的是这3种色彩，则需要倒过来计算。

色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。

但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。

上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。

金色代表误差±5％，银色代表误差±10％。

对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。

在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。

如：阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。

举两个例子：1、色环排列：橙灰金金阻值是3.9Ω2、色环排列：绿黄银金阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在电阻的系列产品中实际上是没有的。

技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

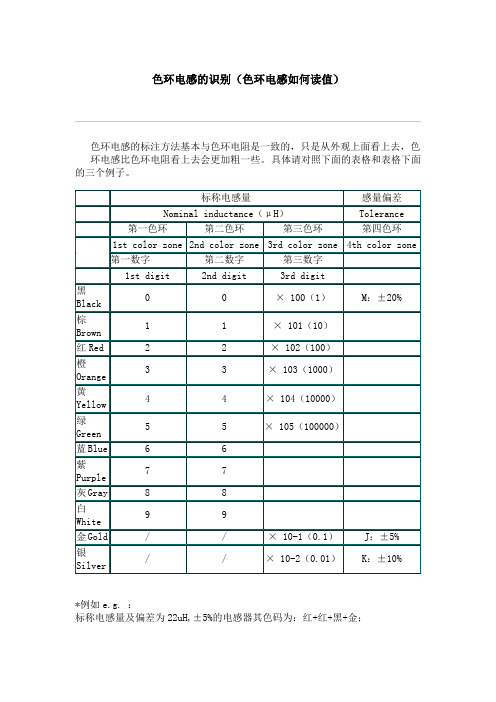

色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。

具体请对照下面的表格和表格下面的三个例子。

*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；If nominal inductance & tolerance is22uH,±5%, respectivelyred+red+black+gold should be marked;标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；If nominal inductance & tolerance is 1.0uH,±10%, respectivelybrown+black+gold+silver should be marked;标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。

If nominal inductance & tolerance is 0.22uH,±20%, respectivelyred+red+silver+black should be marked.备注：LGA0204 由于体长较小，只标注前三条代表标称电感量的色码。

NOTE: Only the first three color zones are marked on the body of LGA0204，due to the small body size.常用电感参数【热门话题】发表时间：2008年11月27日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

色环电阻、电容的识别————————————————————————————————作者：————————————————————————————————日期：色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9银或金的前一还（即最后一环）表示零的个数银（10%）或金（5%）表示误差，最后读例如，红，黄，棕，金表示240欧色环电阻分四环和五环，通常用四环第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。

而且色环电阻也比较大，不适合现代高度集成的性能要求。

电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等.C.按安装方式: 插件电阻、贴片电阻d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W阻值和误差的标注方法a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.数码法用三位数字表示元件的标称值。

色环电阻和电容的识别方法黑棕红橙黄绿蓝紫灰白分别代表 0~94色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数，第四色环是误差率5色环电阻：第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘倍数，第五色环是误差率。

还有一种五色环电阻，这种电阻都是一些阻值相对较小、精度相对比较高的电阻器，由于在电脑外设中也有应用，所以我也介绍一下：它是以金色或银色为倒数第二个环，前三个色环分别是百位、十位、个位，最后一个色环是误差值，这样的电阻器的具体阻值就是前三个色环代表的三个数组成的三位数乘上10的负1次方或负2次方欧姆，如标有棕紫绿银棕色环的电阻器的阻值是1．75Ω。

例如:5色环电阻的颜色排列为红红黑黑棕，则其阻值是220×1=220 Ω，误差±1 ％常用的电容有：1、电介电容：多数在1μF以上，直接用数字表示。

如：4.7μF、100μF、220μF等等。

这种电容的两极有正负之分，长脚是正极。

2、瓷片电容：多数在1μF以下，直接用数字表示。

如：10、22、0.047、0.1等等，这里要注意的是单位。

凡用整数表示的，单位默认pF；凡用小数表示的，单位默认μF。

如以上例子中，分别是10P、22P、0.047μF、0.1μF等。

3、把“色环表示法”用到电容上来：这又是一种巧妙的演绎！我们在一些瓷片电容上往往看到这样的标记：“103”，“104”，“473”等，这里，第三个数字（个位数字）并非通常理解的个位数，它和四色环电阻的第三环一样，告诉人们前两位数字后面“添加零的个数”；这样，103就是10000，104就是100000，473就是47000，单位默认pF。

换算一下，103＝0.01uF,104＝0.1uF，473＝0.047uF。

1 2 3 4 5棕红橙黄绿6 7 8 9 0蓝紫灰白黑四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1% 对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%1 2 3 4 5 6 7 8 9 0棕红橙黄绿蓝紫灰白黑四色环电感：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%例：棕黑棕银——>10X10=100μH，误差10%橙橙金银——>33X0.1=3.3μH，误差10%色环电阻的识别方法对于用色环来表示的电阻，分为四色环和五色环两种表示法。

四色环表示法规则如下表：四色环电阻的阻值快速识别步骤：第一步当我们拿到一个四色环电阻时，首先看它的第四道色环，第四道色环一般离其它三道色环的距离较远一些，容易找到，并且第四色环的颜色也只有金和银两种色，或者是没有第四道色环即无色。

之所以要先看第四道色环不仅仅是因为它位置特殊和颜色简单容易识别而已，而是因为它将决定第一道和第二道色环的颜色，这个重要的特征由标称值系列来决定的。

标称值系列有E24、E12和E6三种，它们的误差分别是±5/%、±10/%、±20/%，而在四色环电阻中刚好用金银无这三种色来分别代表这三个系列的误差，也就是第四道色环如果是金色的话，那么电阻器标称值就只有24个数值，如果是银色的话就只有12个数值，如果是无色的话就只有6个数值，第二步看完第四道色环后接着是先看第三道色环，第三道色环是快速读出阻值的关键一环，大家都知道第三环是倍乘，如果只是读出倍乘的话那将影响整个阻值读取过程，我们应该将倍乘直接读成阻值的单位，再加上第一二道色环的数值就是正确的结果以上是第三道色环比较常用的颜色，而灰和白这两种色因为倍乘太大一般不会用，银这种色太小也不会常用，而无这种色因为没有相对应倍乘，所以这第三道色环不可能是无色。

色环电阻的识别
色环电阻，是在电阻封装上涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考下图
黑，棕，红，橙，黄，绿，蓝，紫，灰，白
0， 1， 2， 3， 4， 5， 6， 7， 8， 9
倒数第二环，表示零的个数。

最后一位，表示误差。

一、四色环电阻：
第一色环是十位数，第二色环是个位数，
第三色环是应乘颜色次幂颜色次，第四色环是误差率
例如：棕红红金
其阻值为12×10^2=1.2K 误差为±5%
二、五色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次幂颜色次，
第五色环是误差率。

例如：红红黑棕棕
五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±1%
三、中间只有一道黑色色环的电阻其阻值为零。
