第五章 数字高程模型

数字高程模型数字高程模型（Digital Elevation Model，简称DEM）是一种用于表示地球表面高程信息的数字模型。

它通常是基于地理空间数据采集和处理技术得到的数字地形模型，反映了地表不同位置的高程值。

数字高程模型在地理信息系统、地貌分析、水文模拟等领域具有广泛的应用价值。

数字高程模型的原理和构建方法数字高程模型是通过采集地表高程信息，构建数学模型，并进行数字化表达得到的。

构建数字高程模型的最基本方法是通过激光雷达、全球定位系统（GPS）等技术采集地面高程点，并据此构建高程表面模型。

另一种常用的方法是通过航空或卫星影像获取地表高程信息，并结合插值算法生成数字高程模型。

数字高程模型生成的过程中，需要考虑地球椭球体形状、椭球体参数、大地水准面等因素，并进行数学变换和处理以得到准确的高程数据。

常用的数字高程模型包括数字地面模型（DSM）、数字地形模型（DTM）等，它们之间的区别在于对地物表面和地表以下构造的不同描述。

数字高程模型在地理信息系统中的应用数字高程模型在地理信息系统中有广泛的应用，主要包括地形分析、三维可视化、洪水模拟、景观规划等方面。

在地形分析中，数字高程模型可以用于提取地形特征，计算坡度、坡向、流域分割线等地形参数，进而实现地貌分类、地形图绘制等功能。

三维可视化是数字高程模型应用的一个重要领域，通过将数字高程模型与空间数据结合，可以实现虚拟地形的构建和沉浸式视角的展示。

在洪水模拟和预测方面，数字高程模型可以用于模拟雨水径流路径、洪水淹没范围等，为防洪减灾提供重要的数据支持。

数字高程模型的发展趋势随着遥感技术、地理信息系统技术以及计算机处理能力的不断提升，数字高程模型的精度和分辨率也在不断提高。

未来，数字高程模型将更加精细化、高分辨率化，应用领域也将更加广泛，涉及城市规划、资源管理、环境保护等方面。

另外，数字高程模型的数据融合、多源信息整合、模型开放共享等方向也是未来发展的重点。

1、数字高程模型：它是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型（简称DTM)的一个分支，是表示区域D上的三维向量有限序列。

2、DTM：数字地形模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

3、TIN：不规则三角网，通过从不规则分布的数据点生成的连续三角面来逼近地形表面。

4、测绘4D产品（即DLG数字线划图、DRG数字栅格影像、DEM、DOM数字正射影像）：DLG：现有地形图上基础地理要素分层存储的矢量数据集。

数字线划图既包括空间信息也包括属性信息。

DRG：数字栅格地图是纸制地形图的栅格形式的数字化产品。

DEM：数字高程模型是以高程表达地面起伏形态的数字集合。

DOM：数字正射影像利用航空相片、遥感影像，经象元纠正，按图幅范围裁切生成的影像。

5、连续不光滑DEM：指每个数据点代表的只是连续表面上的一个采样值，而表面的一阶导数或更高阶导数不连续的情况。

6、数字地貌模型：是地貌形体及其空间组合的数字形式，是一维、二维、三维、四维空间地貌的可视描述和模拟。

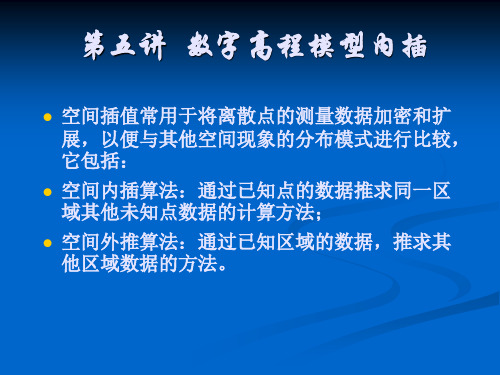

7、DEM误差：DEM高程值与真实值的差异9、插值：根据不同数据集的不同方式，DEM建模可以使用一个或多个数学函数对地表进行表示。

根据若干相邻参考点的高程求出待定点上的高程值。

（内插）14、不规则镶嵌数据模型：用相互关联的不规则形状与边界的小面块集合来逼近不规则分布的地形表面15、行程编码结构：对于一幅栅格图像，常常有行或列方向上相邻的若干点具有相同的属性代码，因而可采取某种方法压缩那些重复的记录内容，即只在各行或列数据的代码发生变化时依次记录该代码以及相同代码重复的个数，从而实现压缩16、细节层次模型：对同一个区域或区域中的局部使用具有不同细节的描述方法得到的一组模型。

数字高程模型1.DTM：以数字形式储存的地球表面上所有信息的总和，是描述地面特征和空间分布的数值的集合，是地形表面型态等多种信息的一种数字表示2.DEM：对二维地理空间上具有连续变化特征地理现象通过有限的地形高程数据实现对地形曲面的数字化模拟－－模型化表达和过程模拟。

特点：（1）精度的恒定性（2）表达的多样性（3）更新的是实时性（4）尺度的综合性3.DEM和DTM的关系：DEM是DTM的子集，是DTM最基本的部分；DTM中地形属性为高程是即为DEM4.一般要素：随机点、随机线特征要素（含特征信息的要素）：特征点(山顶,鞍部,谷底)、特征线5. 地形图：现势性差、但物美价廉摄影测量和遥感影像数据：现势性好，大范围数据精度高、相对成本低地面测量：精度高、成本高工作量大、周期长既有DEM数据6.决定DEM数据精度的条件：原始地形采样点的分布和密度。

7.DEM的数据结构:正方形网结构（Gird）,不规则三角网结构（TIN）,混合结构（Gird和TIN 混合结构）8.DEM的三种表示模型:规则格网模型(GRID),等高线模型(Contour),不规则三角网模型(TIN)9.表面建模：根据采用的数据模型，使用一个或多个数学函数对地形表面进行表达和处理。

即DEM表面生成或重建。

表面建模的方法：基于点的建模,基于三角形的建模,基于格网的建模,混合方法（以上任意两种混合）10.数字表面建模的方法1.基于点的表面建模2.基于三角形的表面建模3.基于格网的表面建模4.混合表面建模11.TIN模型的优点：（1）能以不同层次的分辨率来表述地形表面。

（2）在某一特定分辨率下能用较少的空间和时间更精确地表示更复杂的表面。

（3）能更好地顾及这些特征如断裂线、构造线等，更精确合理地表达地形表面。

（4）精度高、速度快、效率高和容易处理断裂线和地物等12.在所有可能的三角网中, 狄洛尼（Delaunay）三角网最适合用于拟合地形方面，常常被用于TIN的生成。

数字高程模型(dem)的概念嘿，朋友！您知道啥是数字高程模型（DEM）不？这玩意儿啊，就像是给大地做的一张立体“身份证”！咱先来说说，这数字高程模型就像是大地的“身材档案”。

您想想看，咱们平常看到的地图，大多就是平面的，告诉您哪儿是哪儿。

可这数字高程模型不一样，它能把地面的高低起伏都给记录下来，就像您能清楚地知道一个人的身高、胖瘦、曲线一样，DEM 能让您对大地的起伏了如指掌。

它是怎么做到的呢？其实啊，就好比是无数个小精灵拿着尺子在大地上到处测量，把每一个点的高度都精确地记下来，然后再把这些点连接起来，形成一个超级详细的立体模型。

这模型有啥用呢？用处可大了去啦！比如说，搞城市规划的人，要是没有 DEM，怎么能知道哪里适合盖高楼，哪里得小心会有滑坡风险呢？再比如搞水利工程的，不知道地形的高低，怎么能规划好水的流向，保证大坝的安全呢？您说，要是建筑师在设计的时候，不参考 DEM，那不就像是闭着眼睛走路，一不小心就会摔个大跟头吗？还有那些研究自然灾害的专家们，有了 DEM，就能更好地预测洪水、泥石流的走向，提前做好防范，保护咱们的家园。

这 DEM 就像是大地的“秘密地图”，只有掌握了它，我们才能更好地了解大地的脾气，和它和谐相处。

您说是不是这个理儿？在农业方面，它也是个大功臣呢！农民伯伯可以根据 DEM 来判断哪里的土地更适合种什么庄稼，哪里容易积水，提前做好排水措施，这不就像是给庄稼找了个最舒服的“家”嘛！而且，在交通规划中，DEM 也发挥着重要作用。

修路的时候，得知道哪里要爬坡，哪里要架桥，要是没有它，那路修得歪歪扭扭，咱们坐车不就像坐过山车一样，颠得七荤八素啦？总之，数字高程模型（DEM）就是我们了解大地、利用大地的好帮手，它就像一把神奇的钥匙，打开了大地的秘密之门，让我们能够更加聪明、更加安全地在这片土地上生活和发展。

您说，这么重要的东西，咱们能不好好研究和利用吗？。

测绘技术中的数字高程模型分析方法数字高程模型（Digital Elevation Model，简称DEM）是测绘技术中一种重要的数据模型，用于描述地球表面的地形高程信息。

它通过将地面的海拔高程转化为数字化数据，为地理信息系统（Geographical Information System，简称GIS）和地图制作提供了基础数据。

本文将介绍数字高程模型的基本概念、获取方法以及其在测绘中的分析应用。

一、数字高程模型的基本概念数字高程模型是一种数值化地理模型，它以离散的高程数值来表示地表的形态特征。

在数字高程模型中，地表被分割成一系列的矩形网格或三角形网格，每个网格点上都有一个高程数值。

这些高程数值可以通过实地测量、遥感图像解译、光学测距等手段获取。

数字高程模型主要包括DEM（数字高程模型）和DTM（数字地形模型）。

DEM是最基本的数字高程模型，它以等高线、点测高、曲面拟合等方法确定地表点的高程值。

DTM是DEM的一种扩展，它不仅包括地表点的高程值，还包括障碍物（如建筑物、树木等）的高程值，能够更准确地描述地表的形态特征。

二、数字高程模型的获取方法1. 实地测量法：传统的数字高程模型获取方法是通过实地进行测高。

这种方法需要在地表上设置测量器材，通过精确的测量仪器获取地表各个点的高程值。

实地测量法的优点是测量结果准确可靠，但是需要耗费大量的人力和物力。

2. 遥感测量法：遥感测量是通过遥感卫星、航空摄影等手段获取地表高程信息的方法。

遥感测量法通过拍摄地表图像，并利用图像解析技术计算地表高程。

这种方法具有成本低、效率高的特点，可以获取大范围区域的高程数据。

三、数字高程模型的分析应用数字高程模型在测绘中的应用非常广泛，可以用于地形分析、地理信息系统分析、工程规划等领域。

1. 地形分析：数字高程模型可以用于地表形态的分析，如地貌分类、地形剖面分析等。

通过对数字高程模型进行等高线提取、坡度计算等操作，可以得到地表的形状信息，为地质灾害识别和地貌研究提供依据。

数字高程模型的概念一、引言数字高程模型（Digital Elevation Model，简称DEM）是地球表面地形形态和特征的数字表达。

它是一种数据格式，用于存储、管理和显示地球表面某一特定范围内的高程数据。

DEM在地理信息系统（GIS）、遥感（RS）、全球定位系统（GPS）等领域有着广泛的应用。

二、高程数据高程数据是数字高程模型的基础，它描述了地球表面某一特定范围内的高程信息。

高程数据可以是绝对高程或相对高程。

绝对高程是以地球质心为参考点，测量得到的高程；相对高程则是相对于某一特定基准面（如海平面）的高程。

高程数据的精度和分辨率直接影响数字高程模型的精度和详细程度。

三、地形形态地形形态是地球表面地形的高低起伏状态，包括山峰、山谷、平原、高原等地形。

数字高程模型通过表达地形形态，可以反映地球表面地形的高低起伏变化。

地形形态是数字高程模型的重要特征之一，它对于地貌分析、土地利用、水资源管理等领域具有重要意义。

四、地形特征地形特征是指地球表面地形上的特殊点或区域，如山峰、河流、湖泊等。

数字高程模型通过表达这些地形特征，可以提供更丰富的地理信息。

例如，通过提取山峰数据，可以分析山脉的分布和高度；通过提取河流数据，可以分析流域的水文特征。

地形特征对于环境监测、城市规划、交通布局等领域具有重要应用价值。

五、总结数字高程模型是地球表面地形形态和特征的数字表达，它通过高程数据、地形形态和地形特征等要素，提供了丰富的地理信息。

数字高程模型在地理信息系统、遥感、全球定位系统等领域有着广泛的应用，为地貌分析、土地利用、水资源管理、环境监测、城市规划等领域提供了重要的支持和参考。

随着科技的发展，数字高程模型的应用范围还将不断扩大，为人类提供更全面、更准确的地理信息。

+第一章绪论数字地形图：在测绘领域，地形图是一个专有名词。

国内的地形图（国外的不了解）一般特指那些特定比例尺系列、有着固定分幅范围的、全面表达地表面的地形、地物特征的地图。

其内容特点是全面、均衡、不突出表达某种要素。

一般包括：测量控制点、居民地、水系、交通、管线、地貌、植被等内容。

数字地形图的历史形态是模拟地形图，一般是纸质的。

数字高程模型(DEM)：地形图上的地貌是用等高线、高程点、陡坎、陡崖等表达的。

等高线和高程点，外加陡坎、陡崖及其比高构成了一种“高程模型”。

通过对他们的判读，可以得到对地表高程的总体印象，是对实际地貌的一种模拟。

数字地形图上的等高线和高程点是数字高程模型的一种。

不规则三角网、规则格网都可以是数字高程模型，其核心特点是都可以对地表高程信息进行完整的模拟。

数字地面(地形)模型(DTM)：地形是“地表形态”或“地貌形态”的简称。

地形可以用高程来描述，也可以用坡度、坡向等信息来描述。

数字地形模型包括数字高程模型、数字坡度模型、数字坡向模型等。

数字表面模型(DSM)：DEM必须是高程信息，是对地形和地貌的模拟，DSM可以是地物表面的模拟，包括植被表面、房屋的表面，对DSM进行加工，去掉房屋、植被等信息，可以形成DEM。

模型（Model）:用来表现其它事物的一个对象或概念，是按比例缩减并转变为能够理解的事物本体。

模型可用来表示系统或现象的最初状态，或表现某些假定或预测的情形。

三个层次：概念模型----基于个人的经验与知识在大脑中形成的关于状况或对象的模型。

物质模型----模拟的模型。

如沙盘，塑料地形模型。

数学模型----基于数字系统的定量模型。

用数学的语言、方法去近似地刻划实际，是由数字、字母或其它数学符号组成的，描述现实对象数量规律的数学公式、图形或算法。

•（1）按照模型的应用领域（或所属学科）如人口模型，生物模型，生态模型，交通模型，作战模型等。

•（2）按照建立模型的数学方法（或所属数学分支）如初等模型，微分方程模型、网络模型、运筹模型、随机模型等。

数字高程模型的生成与应用数字高程模型（Digital Elevation Model，简称DEM）是一种用来表示地理空间位置的数字模型。

它以地表以上的点的高度数据为基础，构建了地表的三维模型。

数字高程模型有着广泛的应用，包括地形分析、水文模拟、城市规划等多个领域。

数字高程模型的生成是一个复杂的过程，需要利用遥感技术来获取高度数据。

目前常用的遥感数据包括航空摄影和激光雷达扫描。

航空摄影通过飞机或无人机搭载相机进行拍摄，然后利用图像处理技术提取高度信息。

激光雷达扫描则是利用激光束扫描地面，通过接收反射回来的激光信号来获取地形数据。

在生成数字高程模型之前，需要对原始数据进行处理和校正。

这个过程包括去除噪声、纠正图像畸变等。

然后，可以利用插值算法将离散的高度数据转化为连续的高程模型。

常用的插值算法有反距离加权插值法、三角剖分插值法等。

这些算法可以根据离散点的高度信息推算出其他地点的高度。

数字高程模型的应用十分广泛。

首先，地形分析是数字高程模型最常见的应用之一。

通过对高程模型进行分析，可以得到地形的各个方面的信息，如山脉、河流、河谷等。

这对于地理学研究、地质勘探等都有着重要的作用。

其次，数字高程模型在水文模拟中也有着重要的应用。

通过将降雨入渗过程、地表径流等模拟到数字高程模型中，可以模拟地表的水文过程，对洪水的形成和流动进行预测和分析。

此外，数字高程模型还可以应用于城市规划中。

通过将建筑物的三维模型与数字高程模型进行叠加，可以模拟出城市的立体效果，对城市规划和设计提供重要参考。

除了上述应用，数字高程模型还可以用于虚拟现实技术中。

虚拟现实技术通过模拟真实的环境，使用户沉浸其中。

数字高程模型作为虚拟现实中环境的基础，可以提供真实的地形数据，使用户能够更加真实地感受到模拟环境。

此外，数字高程模型也可以用于地理信息系统（Geographic Information System，简称GIS）中，对地理信息进行管理和分析。

数字高程模型（Digital Elevation Models, DEM)主要用于描述地面起伏状况，可以用于各种地形信息提取，如坡度、坡向等，并进行可视化分析等应用分析。

DEM在土木工程设计、军事指挥等众多领域被广泛使用。

一、基于DEM的信息提取(一)、坡度的计算地表单元的坡度就是其切平面的法线方向与Z轴的夹角。

若需求格网点上的坡度时，可取3×3的格网单元进行计算。

也可求出该格网点八个方向上的坡度，再取其平均值。

(详细的计算方法)(二)、坡向的计算坡向是地表单元的法向量在OXY平面上的投影与X轴之间的夹角。

(详细的计算方法)二、基于DEM的可视化(一)、剖面分析研究地形剖面，常常可以以线代面，研究区域的地貌形态、轮廓形状、地势变化、地质构造、斜坡特征、地表切割强度等等。

如果在地形剖面上叠加上其它地理变量，例如坡度、土壤、植被、土地利用现状等，可以提供土地利用规划、工程选线和选址等的决策依据。

坡度图的绘制应在格网DEM或三角网DEM上进行。

已知两点的坐标A(x1，y1)，B(x2，y2)，则可求出两点连线与格网或三角网的交点，以及各交点之间的距离。

然后按选定的垂直比例尺和水平比例尺，按距离和高程绘出剖面图。

在格网或三角网交点的高程通常可采用简单的线性内插算出,且剖面图不一定必须沿直线绘制，也可沿一条曲线绘制，但其绘制方法仍然是相同的。

(剖面分析例图)(二)、通视分析通视分析是指以某一点为观察点，研究某一区域通视情况的地形分析。

通视分析的核心是通视图的绘制。

绘制通视图的基本思路是：以以O为观察点，对格网DEM或三角网DEM上的每个点判断通视与否，通视赋值为1，不通视赋值为0。

由此可形成属性值为0和1的格网或三角网。

对此以0.5为值追踪等值线，即得到以O为观察点的通视图。

因此，判断格网或三角网上的某一点是否通视成为关键。

(通视分析例图)另一种利用DEM绘制通视图的方法是，以观察点O为轴，以一定的方位角间隔算出0°～360°的所有方位线上的通视情况。

第一章1.DTM .Digital Terrain Model 的简称，它是描述地球表面形态多种信息空间分布的有序数值阵列。

DEM .Digital Elevation Model 的简称，当DTM 中所表示的第三维属性为高程时，DTM 即为DEM ，它是DTM 的一个子集，是对地球表面地形地貌的一种离散的数字表达。

其间关系.DEM 是DTM 子集，是DTM 的一个部分，它是DTM 的基础数据，其它的地形数据可由DEM 直接或间接导出，因此又称DTM 是DEM 的派生数据。

2.数字高程模型特点.1）精度的恒定性;2）表达的多样性;3）更新的实时性;4）尺度的综合性。

3. DEM 的表示方法(,)(,)DEM ⎧⎧⎧⎪⎨⎪⎪⎩⎪⎨⎪⎧⎪⎪⎨⎪⎪⎩⎩⎪⎪⎧⎧⎪⎪⎪⎪⎨⎪⎨⎪⎪⎪⎩⎪⎪⎪⎧⎪⎪⎨⎪⎪⎨⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎩⎩傅里叶级数全局多项式函数数学方式规则的分块函数局部不规则的分块函数规则密度一致密度可变点方式不规则三角形网邻近网的表示方法典型特征(山峰,洼坑,隘口,边界等)剖面线图象方式线方式等高线特征线(山脊线,山谷线海岸线等)其他方式(绘画,影像等)4.数字高程模型的研究内容.1)地形数据采样;2)地形建模与内插;3)数据组织与管理;4)地形分析与地学应用;5）DEM可视化;6)不确定分析和表达。

5.DEM的应用.课本P19。

第二章1.规则镶嵌数据模型.用规则的小面块集合来逼近不规则分布的地形曲面。

不规则镶嵌数据模型.用来进行镶嵌的小面块具有不规则的形状和边界。

2.规则格网DEM数据结构(五种)1)简单矩阵结构.按行或列逐一记录每一个格网单元的高程值。

规则格网DEM数据文件一般包括对DEM数据进行说明的数据头和DEM数据体部分。

数据头：包括定义西南角起点坐标、坐标类型、格网间距、行列数、最低高程以及高程放大系数等。

数据体：按行或列分布记录的高程数字阵列。

2)行程编码结构.只在各行（或列）数据的代码发生变化时依次记录该代码以及相同代码重复的个数或着逐个记录各行（列）代码发生变化的位置和相应代码。
