汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造，然而汽车要行驶在道路上必须先使车轮转动，要如何将发动机的动力传送到车轮并使车轮转动？负责传递动力让汽车发挥行驶功能的装置就是传动系统，汽车没有了它就会成为一台发电机或坐人的空壳，并且还是一台烧钱的机器了。

在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器，和联结各个机构的传动轴，有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。

一、动力连接装置1. 离合器：这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。

汽油发动机车辆在运行时，发动机需要持续运转。

但是为了满足汽车行驶上的需求，车辆必须有停止、换档等功能，因此必须在发动机的外连动之处，加入一组机构，以视需求中断动力的传递，以在发动机持续运转的情形之下，达成让车辆静止或是进行换档的需求。

这组机构，便是动力连接装置。

一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。

离合器这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。

如图所示，飞轮机构与发动机的输出轴固定在一起。

在飞轮的外壳之中，以一圆盘状的弹簧连接压板，其间有一摩擦盘与变速箱输入轴连接。

当离合器踏板释放时，飞轮内的压板利用弹簧的力量，紧紧压住摩擦板，使两者之间处于没有滑动的连动现象，达成连接的目的，而发动机的动力便可以通过这一机构，传递至变速箱，完成动力传递的工作。

而当踩下踏板时，机构将向弹簧加压，使得弹簧的外围翘起，压皮便与摩擦板脱离。

此时摩擦板与飞轮之间已无法连动，即便发动机持续运转，动力并不会传递至变速箱及车轮，此时，驾驶者便可以进行换档以及停车等动作，而不会使得发动机熄火。

2. 扭力转换器：这组机构被装置在发动机与自动变速箱之间，能够将发动机的动力平顺的传送到自动变速箱。

在扭力转换器中含有一组离合器，以增加传动效率。

page 1到店专家汽车基础知识
汽车传动系统概述
【汽车传动系统的组成和功能】
汽车传动系统的基本功用是将发动机发出的动力传给驱动轮。

组成现代汽车普遍采用的是活塞式内燃机，与之相匹配的传动
系统大多是采用机械式或液力机械式的。

部分轿车的发动机纵向
布置在汽车的前部，并且以后轮为驱动轮，其传动系统的组成和
布置见（右图）。

发动机发出的动力依次经过离合器1、变速器2
和万向节3，以及安装在驱动桥4中的主减速器、差速器和半轴，
最后传到驱动车轮。

1.离合器
2.变速器
3.万向节
4.驱动轴传动系统的一般组成及布置功能传动系统的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并且有良好的动力性和燃油经济性。

为此任何形式的传动系统都必须具有如下功能：
1.实现汽车减速增距，方便起步、加速
2.实现汽车变速
3.实现汽车倒车
4.必要时中断传动系统的动力传递
5.应使车轮具有差速功能，方便转弯
【汽车传动系统布置方案】
1.发动机前置前轮(F F )驱动
2.发动机前置后轮(FR)驱动
3.发动机后置后轮（R R ）驱动
4.发动机中置后轮（MR）驱动
5.全轮驱动（nWD）。

传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。

二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。

1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。

图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。

图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。

机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。

（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。

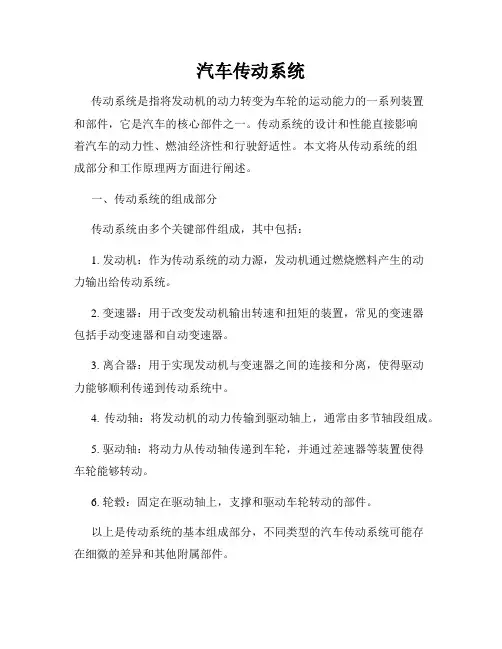

汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件，它是汽车的核心部件之一。

传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。

本文将从传动系统的组成部分和工作原理两方面进行阐述。

一、传动系统的组成部分传动系统由多个关键部件组成，其中包括：1. 发动机：作为传动系统的动力源，发动机通过燃烧燃料产生的动力输出给传动系统。

2. 变速器：用于改变发动机输出转速和扭矩的装置，常见的变速器包括手动变速器和自动变速器。

3. 离合器：用于实现发动机与变速器之间的连接和分离，使得驱动力能够顺利传递到传动系统中。

4. 传动轴：将发动机的动力传输到驱动轴上，通常由多节轴段组成。

5. 驱动轴：将动力从传动轴传递到车轮，并通过差速器等装置使得车轮能够转动。

6. 轮毂：固定在驱动轴上，支撑和驱动车轮转动的部件。

以上是传动系统的基本组成部分，不同类型的汽车传动系统可能存在细微的差异和其他附属部件。

二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮，实现汽车的行驶。

其工作原理如下：1. 发动机启动后，通过离合器使发动机与变速器连接，发动机输出的动力传递到变速器。

2. 变速器根据驾驶员的操作，通过齿轮的组合和切换来改变发动机输出的转速和扭矩。

3. 经由传动轴，发动机输出的动力传递到驱动轴上。

4. 驱动轴通过差速器等装置将动力分配给车轮，使车轮能够转动。

5. 轮毂固定在驱动轴上，将动力直接传递给车轮，从而推动汽车行驶。

通过以上工作原理，传动系统能够有效地将发动机的动力传递到车轮，使汽车获得足够的动力和扭矩来行驶。

总结：传动系统作为汽车的核心部件之一，起着将发动机动力传递到车轮的关键作用。

它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成，并通过一系列的工作原理实现动力传递。

了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制，从而保证车辆的正常运行和维护。

提醒：对于汽车的传动系统，及时的保养和维护至关重要。

汽车传动系知识点总结一、汽车传动系统的组成部分汽车传动系统主要包括离合器、变速箱、传动轴、传动齿轮和差速器等部件。

这些部件共同协作，使得发动机产生的动力得以传输至车轮，从而推动汽车前进。

1. 离合器：离合器是连接发动机和变速箱之间的部件，它可以实现发动机和变速箱的分离和连接。

当驾驶员踩下离合器踏板时，发动机与变速箱之间的连接就会断开，从而实现换挡或停车。

离合器由离合器盘、压盘和释放器等部件组成。

2. 变速箱：变速箱是汽车传动系统的核心部件，它可以改变发动机输出转速，并将动力传递至传动轴。

变速箱通常分为手动变速箱和自动变速箱两种类型，不同类型的变速箱采用不同的工作原理和结构。

3. 传动轴：传动轴是将发动机产生的动力传输至车轮的关键部件，它连接变速箱和车轮，并通过传递轴上的传动齿轮来实现动力输出。

4. 传动齿轮：传动齿轮位于传动轴上，它通过齿轮之间的啮合传递动力，实现发动机输出转矩的调节和传递。

5. 差速器：差速器位于车轮之间，它能够使车轮以不同的转速转动，从而使车辆能够顺利转弯。

差速器还可以避免车辆在转弯时出现打滑或侧滑等现象。

以上就是汽车传动系统的主要组成部分，它们共同协作，使得车辆能够顺利行驶并完成各项操控。

二、汽车传动系统的工作原理汽车传动系统的工作原理是将发动机输出的动力通过传动轴传递至车轮，从而推动汽车前进。

具体工作原理如下：1. 发动机输出动力：发动机通过燃烧燃料产生的动力通过曲轴输出，并通过离合器连接至变速箱。

2. 变速箱调节转速：变速箱通过齿轮组的组合来实现对发动机输出转速的调节，从而满足不同车速和扭矩需求。

3. 传动轴传递动力：变速箱输出的动力通过传动轴传递至车轮，因此汽车得以行驶。

4. 差速器转向调节：差速器使车轮能够以不同的转速转动，从而实现车辆的转弯操作。

以上就是汽车传动系统的工作原理，通过这些部件的协作，汽车得以行驶并完成各项操控。

三、汽车传动系统常见故障及维护保养汽车传动系统是汽车的核心部件之一，它的正常工作对于车辆的性能和安全有着重要的影响。

传动系统简介孙国正 机硕1203班一、传动系的作用及流程⑴传动系作用① 输出和中断功率和扭矩② 变矩变速⑵FSAE 动力传输流程二、各部件结构与原理１、离合器● 结构发动机离合器变速箱主减动器差速器车轮半轴●离合器组成部分(1)主动部分：飞轮、压盘、离合器盖等;(2)从动部分：从动盘、从动轴(即变速器第一轴);(3)压紧部分：压紧弹簧;(4)操纵机构：分离杠杆、分离杠杆支承柱、摆动销、分离套筒、分离轴承、离合器踏板等。

●功用1. 平顺接合动力，保证汽车起步平稳。

2. 迅速彻底分离动力，便于换档。

3. 保护作用，防止传动系超载。

●工作状态离合器分为三个工作状态，即不踩下离合器的全连动，部分踩下离合器的半连动，以及踩下离合器的不连动。

当车辆在正常行驶时，压盘是紧紧挤靠在飞轮的摩擦片上的，此时压盘与摩擦片之间的摩擦力最大，输入轴和输出轴之间保持相对静摩擦，二者转速相同。

当车辆起步时，司机踩下离合器，离合器踏板的运动拉动压盘向后靠，也就是压盘与摩擦片分离，此时压盘与飞轮完全不接触，也就不存在相对摩擦。

最后一种，也就是离合器的半连动状态。

此时，压盘与摩擦片的摩擦力小于全连动状态。

离合器压盘与飞轮上的摩擦片之间是滑动摩擦状态。

飞轮的转速大于输出轴的转速，从飞轮传输出来的动力部分传递给变速箱。

此时发动机与驱动轮之间相当于一种软连接状态。

２、变速器●结构：●作用变速器的主要作用是扩大驱动轮的扭矩和转速范围，以适应汽车在不同工况下行驶的需要。

传动比：３、主减速器●结构：PS：汽车主减速器最主要的作用，就是减速增扭。

①保证变速器置最高档时，汽车有足够的牵引力以克服行驶阻力而获得最高车速；②将输入的转矩增大并相应降低转速。

４、差速器●结构●作用：１、使左右车轮以不同的速度进行纯滚动行驶。

２、将主减速器传来的扭矩平均地分给左右半轴，使两侧的车轮驱动力相等。

●工作原理：当转弯时，由于外侧轮有滑拖的现象，内侧轮有滑转的现象，两个驱动轮此时就会产生两个方向相反的附加力，由于“最小能耗原理”，必然导致两边车轮的转速不同，从而破坏了三者的平衡关系，并通过半轴反映到半轴齿轮上，迫使行星齿轮产生自转，使外侧半轴转速加快，内侧半轴转速减慢，从而实现两边车轮转速的差异。
