著名建筑案例分析PPT课件

Floor 1
二层平面
SUCCESS
THANK YOU
2019/8/25
∙平面分析
三层平面四层平面五层平面
∙立面分析
采用大玻璃窗的开窗方式，使采光更加良好。
∙立面分析
∙剖面分析
在剖面中，也有交错的概念，一个方形的空间和一个梯形的空间用长廊连接起来。
∙光的分析
对于赫尔辛基所处纬度
平面图和立面图的研究
当被玻璃环绕时，外侧的墙壁就变成了内侧的墙壁，被混凝土墙壁包围的场地又成了内部空间。
安藤的玻璃墙体的另一个深意在于其从内到外以及从外到内的自然转换。
视角
光的运用
屋顶的光为展品提供了照明，斜面的墙体使照进来的光不至于那么的刺眼，他为光起了引导作用。
美术馆的中庭
∙光的分析
在设计多层画廊式艺术博物馆时常见的难题之一是自然采光只能进入到位于上层的画廊，下层的空间就只好完全依靠人工照明了。对于这个位于北方城市的艺术馆也为如此，这里的日照位置偏于低平。为此，建筑师通过建筑的弧面造型使各个展厅的形状于尺寸形成轻微的不同，水平的自然天光也以各种不同的方式投射进来。
案例三 —— 国际画
廊
一层平面
二层平面三层平面屋顶 Nhomakorabea平面图的分布
建筑中的几何图形
西北侧全景
从北侧接近主出入口
从一层上到二层的楼梯间
剖面图
地下两层
1
层厅和连接的展室
与屋厅有标高差的展室 3层接待室
1
地下层室内展室厅
谢谢观看
SUCCESS
THANK YOU
∙平面分析

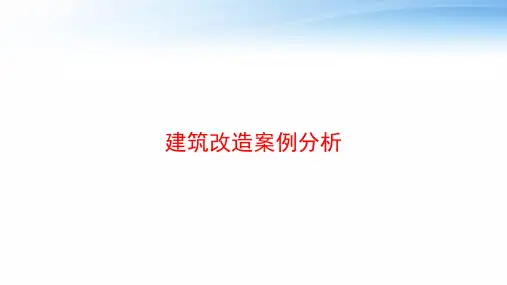

建筑改造案例分析 ppt课件

建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
2013年revit杯
• 传统商业空间的再生 • 旨在通过对传统商业空间的改造设计，使其激发出新的商业价值、
公共价值和文化价值。
建筑改造案例分析
2011revit杯
兵工厂改造——图文信息中心军工厂改造
建筑改造案例分析
建筑改造案例分析
建筑改造案例改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析
建筑改造案例分析

《经典案例分析》ppt课件

建筑特征
1 、完美的序列规划 2、颜色和资料各自构成剧烈的对比 3、非常丰富的空间 4、调和的光影
小结
我非常喜欢这个建筑，他那简约，纯真又带有神圣感的外观就让我惊叹。这个建筑值得我们学习的也不少，简约却不失美丽的外型，丰富变换的的空间，调和的光影等等。
谢谢欣赏
2、纯粹的用色--建筑的外部装饰完全采用白色，这是一个代表新颖的、纯粹的、简单和安康的颜色；〔勒·柯布西耶曾在本人的一本书中这样写道〕
3、开放式的室内空间设计； 4、专门对家具进展设计和制造；
5、动态的、非传统的空间组织方式--尤其运用螺旋形的楼梯和坡道来组织空间；
6、屋顶花园的设计--运用绘画和雕塑的表现技巧设计的屋顶花园； 7、车库的设计--特殊的组织交通流线的方法，使得车库和建筑完美的结合，使汽车易于停放而又不会使车流和人流交叉；
经典案例分析
案例一
萨沃伊别墅
—勒.柯布西耶
萨沃伊别墅简介
萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西，由现代建筑巨匠勒•柯布西耶于1928年设计，1930年建成，运用钢筋混凝土构造。这幢白房子外表看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的程度，“独一的可以称为装饰部件的是横向长窗，这是为了能最大限制地让光线射入。〞
后，麦耶在马塞尔·布劳耶〔Marcel Breuer〕等
建筑师的指点下继续学习和任务，他还是“建筑界
5巨头〞之一。由于遭到勒·柯布西耶〔Le
Corbusier〕的影响，其大部分早期的作品都表达
出了勒·柯布西耶的风格。1963年，麦耶在纽约组
住宅简介
史密斯住宅位于美国康涅狄格州达瑞安海滨，这里是康涅狄格州的边垂地带，位置远离市中心，是一块没有都市尘嚣的世外桃源。整幢房子共有三层楼，在底层的部分，作公共空间运用，设有餐厅、厨房、洗衣间和佣房。而中间楼层，那么作为家人平常交流的空间和接待客人的地方。设有客厅和主卧室，客厅上下两层贯穿，到了顶层那么是小孩房、客房与书房。在功能规划上公共与私密空间分开，使每个家庭成员有各自的天地，在建筑艺术上迈耶在追求一种简约、纯真的现代主义精神。

建筑工程质量事故案例分析(ppt 58张)

事故案例分析及原因
• 案例六：2005年5月13日下午3时50分，秦皇岛市承建建筑工程有限公司施工的秦皇岛文化广场工程在浇筑文化广场E区门厅屋顶梁板混凝土施工到约1/3时，由于模板支撑系统没有采用合格的钢管，按照有关标准搭设，东西水平方向有效连接加固不足，造成模板支撑系统东西向刚度较差，屋顶结构的模板支撑系统发生失稳，造成支撑系统坍塌，使在屋顶作业的12名工人随屋顶模板、钢筋及部分未凝结混凝土下落，造成3人重伤， 9人轻伤。
模板支架 • 模板支架对安全、质量均有较大影响，架体搭设前应进行策划、计算，根据承受荷载确定架管间距、数量，支撑体系应与模板体系相配合，斜撑及剪刀撑的布置须经过必要的验算和复核，确保其可靠稳固、不变形。浇筑混凝土时安排专人对支架进行检查。
事故案例分析及原因
• 案例一：2003年1月7日下午13时10分，广东省惠州市某花园工地的卸料平台架体因失稳发生坍塌事故，造成3人死亡， 7人受伤，初步统计经济损失55万元。 • 原因分析：施工中缺少脚手架搭设方案。卸料平台应单独进行设计计算，不允许与脚手架进行连接，必须把荷载直接传递给建筑结构。该工程脚手架搭设时，只是由现场施工员向搭棚队负责人安排了工作任务，在即无方案又无交底的情况下，搭棚队完全根据自己的经验和习惯，随意搭设脚手架，造成该工程脚手架缺少技术依据和论证。
事故案例分析及原因
• 2005年3月27日，某市一在建框架结构商务中心，梁板全部坍塌，整体结构失稳拉倒塔吊。造成多人死亡。
原因分析
• 由于施工过程中板梁的支撑排架支设不合理，没有经过计算，导致建筑物整体失稳倾覆。
事故案例
• 2004年08月16日上午8时30分左右，某局三公司开始用泵送混凝土浇捣附楼报告厅屋面，该屋面模板支撑系统为扣件式钢管满堂模板支架。于20时40 分全部浇捣结束。屋面留3人对混凝土表面进行收光，木工班组长在补插钢筋，21时20分左右，模板支撑系统突然整体坍塌，4名工人随之坠落。木工班组长经抢救无效死亡

绿色建筑案例分析PPT(共 34张)

结合自身条件，综合国内外先进生态技术，使生态技术设计与建筑、景观设计相结合，融入园区生活、工作环境，创造节能健康的高科技生态工业园区。
2、项目特点
建筑节能目标≥65% 外墙采用性能优良内保温构造；屋面采用高效的种植
保温屋面；高保温、高气密性的玻璃幕墙（包括呼吸幕墙）；外立面考虑采用兼具美观效果的活动外遮阳，降低夏季建筑整体隔热效果，又不影响冬季建筑采暖需求。
屋顶
节能贡 6.07％献率
投资额 10.0 （万元）
θ
0.67
外遮阳 4.04％ 22.4 0.18
外墙 3.37％ 22.5 0.15
外窗 1.35％ 19.0 0.07
水蓄冷 5.53％ 50.0 0.11
3、关键技术
水源热泵
地球表面或浅层水源的温度一年四季相对稳定，一般为 10～25℃，冬季比环境空气温度高，夏季比环境空气温度低。与传统的空气源热泵相比，水源热泵方式的能量利用效率要比空气源热泵高出40%以上。本项目位于湘江与浏阳河两侧，具有充足的水资源，因此选用水源热泵。
置换通风
音乐厅空间足够高，可以产生置换效果，还可以直接排除顶部的部分灯光、设备热源。同时控制座位部分的温度梯度在一定范围，这样才能保证人员区域的舒适性。从音乐厅观众舒适性要求考虑，进行置换通风设计，模拟确定最佳送风口高度、送风速度、送风温度等。
绿色和生态建筑研究中心咨询项目介绍
目录
一、上海张江集电港办公中心二、长沙滨江文化园（博物馆、图书馆、音
乐厅）三、新长宁集团办公楼综合节能改造四、张江国信安基地可再生能源综合利用五、新疆昌吉“西部明珠” 办公楼六、嘉兴中城·名都苑
一、上海张江集电港办公中心

工地安全事故典型的案例分析及图片PPT(共 33张)

3、进一步加强高处坠落事故的专项治理，高处作业是建筑施工中出现频率最高的危险性作业，事故率也最高，无论是临边、屋面、外架、设备等都会遇到。在施工中必须针对不同的工艺特点，制定切实有效的防范措施，开展高处作业的专项治理工作，控制高处坠落事故的发生。
4、坚决杜绝群死群伤的恶性事故，对易发生群死群伤事故的分部分项工程要制定有针对性的安全技术措施，确保万无一失。
直接原因： 1、临边高处悬空作业，不系安全带。 2、违反施工工艺和施工组织设计要求进行施工。根据施工组织设计要求，铺设压型钢板一块后，应首先进行固定，再进行翻板，而实际施工中既未固定第一张板，也未翻板，而是采取平推钢板，由于推力不均从而失稳坠落。 3、施工作业面下无水平防护(安全平网)，缺乏有效的防坠落措施。
(3)物体打击。人员受到同一垂直作业面的交叉作业中和通道口处坠落物体的打击。
典型案例：“2.13” 某工程二期物体打击事故
事故时间：2003年2月13日7时30分许事故地点：深圳市福田区事故类别：物体打击伤亡情况：死亡1人刘×，男，22岁，江苏人，钢筋工
事故经过： 2003年2月13日上午7时10分，在某工程二期
面压型钢板安装班组5名工人张×、罗××、贺××、刘××、代××在6号主厂房屋面板安装压型钢板。在施工中未按要求对压型钢板进行锚固，即向外安装钢板，在安装推动过程中，压型钢板两端(张×、罗××、贺××在一端，刘××、代××在另一端)用力不均，致使钢板一侧突然向外滑移，带动张×、罗
××、贺××3人失稳坠落至三层平台死亡，坠落高度19.4米。
间接原因：
1、教育培训不够，工人安全意识淡薄，违章冒险作业。 2、项目部安全管理不到位，专职安全员无证上岗，项目部对当天的高处作业未安排专职安全员进行监督检查，致使违章和违反施工工艺的行为未能及时发现和制止。 3、施工组织设计、方案、作业指导书中的安全技术措施不全面，没有对锚固、翻板、监督提出严格的约束措施，落实按工序施工不力，缺少水平安全防护措施。

商业建筑案例分析-PPT课件

写字楼配套：文具店，便利店，IT店，快递、银行、手机数码店、彩色扩印店等。
总体规划：
地块呈南北走向的长条形，根据人流和车流的合理组织分配，将北侧设置19层准甲级办公楼，南侧设一组 14层LOFT办公楼，中间为2～3层主题商业酒吧区。
这三组建筑共同形成一个完整的城市综合体，以达到功能混合、互补和多样化的目的，创造人性化的城市空间；并最大限度地“人车分流”，地下车库的出入口靠近主出入口的设置，车行流尽量短，减少噪音和废气。
*节能环保绿地汇创国际广场的生态·节能·
星级办公楼作为国家建设部门2019年首批通过“绿色建筑评价标识”的二星级建筑，针对传统办公楼普遍存在的弊病，应用低成本、高价值的十大节能技术：行为节能系统、建筑检测
环区道路
设计效果图
单体设计
•商业街
2～3层的商业空间丰富多彩，与简洁的LOFT及准甲级写字楼高层形成鲜明的对比。此商业空间采用折线型的建筑语言，不断将游客的视线引入新的景点。通过广场、连廊、挑空、景观等手段创造出宜人的逗留空间，同时又提升了商业价值。
贯穿整个建筑的中庭将自然光从其玻璃顶引入室内，玻璃顶下四周设计的通风窗可以调节新风。中庭有14层的跨度，高耸而现代，其中若干楼层设计天桥横跨整个中庭，犹如悬于空中的雕塑，丰富了整个中庭空间。天桥不但能形成较为活跃的人流动线，对行走在天桥上的人也是一种全新的体验。
延吉市百货大厦
延吉市百货大厦简介
百利城地理位置
位于延吉市解放路以南、人民路以北、光明街以东、局子街以西区域。。“百利城”建设项目规划总占地面积2万多平方米。
百利城的周边环境
“百利城”南面为百货大楼
百货大楼
百利城周边环境

建筑案例分析PPT课件

精选ppt
15
1、对称手法，比例均称，突出中央。 2、碟形穹顶，外观高出四周屋顶。 3、造型高度协调，由最基本的几何形体组成。 4、布局集中，正方形平面，中央圆形大厅，四周空间完全对称。
2 3
3 3
1精选ppt
DISCRIBE
16
5、门廊成为室内外过度的空间。这座建筑圆厅别墅前后四个立面相同。 6、四面用同样的大台阶通向户外。。 7、建筑顶端雕塑装饰。
精选ppt
12
1、左右完全对称，结构严谨。 ——古典主义（经济技术因素） 2、水平与竖直的比例近乎黄金比1：0.618。——古典主义（文化因素） 3、两侧哥特式塔楼，没有塔尖。 ——哥特式遗风（文化因素） 4、平面呈横翼较短的十字形，坐东朝西。——古典主义（经济技术因素） 5、众王廊石雕像，陈列旧约时期28位君王的雕像。 ——文艺复兴（宗教信仰，文化因素） 6、两侧石质中棂窗。——古典主义（经济技术因素） 7、彩色玻璃窗，中央供奉着圣母圣婴，两边立着天使的塑像。两侧立的是亚当和夏娃的塑像。 ——基督教风格（宗教信仰，文化因素） 8、细长的雕花拱形石栏杆。——哥特式（文化因素）
CHARATERISTIC
精选ppt18来自04PART 4 案例四
精选ppt
19
古根海姆美术馆
名称：古根海姆博物馆所在地：美国纽约（总部）竣工时间：1937年建筑风格：现代主义建筑设计师：弗兰克·劳埃德·赖特文化：发展了众多渠道去实现其国际文化交流合作的使命：如在欧洲、亚洲、澳大利亚的巡回展览的同时，把欧洲、亚洲、非洲、和南美的艺术珍品借到纽约展出；或者在其他国家建立新古根汉姆美术馆等。历史背景：是世界上最著名的私人现代艺术博物馆之一，也是全球性的一家以连锁方式经营的艺术场馆。

建筑系馆设计案例分析 ppt课件

5
案例分析美国爱荷华大学艺术与艺术历史学院
设计单位： STEVEN HOLL ARCHITECTS
设计师： STEVEN HOLL
6
简介
设计单位：美国斯蒂文霍尔建筑事务所设计师：斯蒂文霍尔所在地区：中国安徽设施：艺术和艺术史建设，包括设施，雕塑，绘画，版画，研究生工作，行政办公，展览厅，图书馆面积：70000平方英尺
42
特征一
同济大学建筑系馆
空间分化的组织逻辑 “
三明治”式的摩登造型作为
主体部分的研究工作单元布
满南侧三至七层的所有楼面
，是一个静态匀质系统，只
有阳台和窗户的组合，才产
生稍许凸凹变化。
。
43
同济C楼特征2
光线成为建筑的主导——居中贯穿东西的连廊系统
C楼的核心是居中贯穿东西的连廊系统，它是一个多孔的系统，其中包含了一部贯穿所有工作楼面的直跑楼梯，以及一系列上下贯通的光井，充足的有些肆意的天光和连续弥漫的空间，使它成为所有师生的交往场—— —一个充满不连续情节的随机空间，它容纳了所有的可能性。
44
同济C楼特征三
丰富的公共交流空间
北侧连续叠加的室内下沉榕树园、三层的竹园及屋顶室外桦树园，丰富了内部空间，同时虚实的套叠，使得建筑成为整个环境的过滤器，而且创造了充足的公共交流空间
。
45
同济C楼特征四形体表现弱于材质表现——夺人眼球的新颖材料
建筑材料的多元化也是C楼的特色之一，为了达到空间从不透明到透明的不同变化，建筑内部使用了大量的钢材与玻璃，支撑结构部分主要为清水素混凝土面，给人以工厂的冰冷感，暗示着这是一个生产建筑师的流水线
局中起到不可或缺的作用。
