湿式除尘器的工作原理一、湿式除尘器的概述湿式除尘器是一种用水作为洗涤介质的环保除尘设备，广泛应用于燃煤电厂、钢铁厂、化工厂等工业领域。
它主要通过水的洗涤作用来去除工业废气中的颗粒物和污染物，具有高除尘效率、低能耗和无二次污染等优点。
二、湿式除尘器的作用原理湿式除尘器的工作原理可以简单描述为：废气进入除尘器后，通过与水进行反应洗涤，颗粒物和污染物被湿润水蒙蔽和溶解，在水中沉积下来，从而实现除尘的目的。
2.1 喷淋系统湿式除尘器的喷淋系统起到提供湿润水的作用，它一般由喷嘴、管道和水泵组成。
通过控制喷嘴的喷水量和喷洒方向，可以使废气与水充分接触，从而提高除尘效果。
2.2 除尘区湿式除尘器的除尘区是喷淋系统与气流混合的区域，也是废气中颗粒物与水接触的地方。
一般采用逆流式或顺流式结构，确保废气中的颗粒物与水充分接触，以提高除尘效率。
2.3 液气分离器湿式除尘器的液气分离器位于除尘区之下，主要用于分离水与废气。
它通过合理设计分离结构，使水滴沉降下来，从而达到分离的效果，将洗涤后的净水回收使用。
2.4 净化系统湿式除尘器的净化系统是用于处理废气中的污染物，主要通过反应器和吸收剂来实现。
一些化工废气中的酸性气体和有害气体可以通过与吸收剂反应被吸收并转化为无害物质，从而净化废气。
三、湿式除尘器的优点湿式除尘器相比其他类型的除尘设备，具有以下优点：3.1 高除尘效率由于废气与水充分接触，湿式除尘器能有效地去除颗粒物和污染物，除尘效率可达到90%以上，特别适用于细小颗粒物的处理。
3.2 低能耗湿式除尘器通过利用水的洗涤作用，能够降低能耗。
而且其中的喷淋系统和水泵的能耗相对较低，对节能环保有很好的效果。
3.3 无二次污染湿式除尘器可以将废气中的颗粒物和污染物溶解到水中，减少了二次污染的风险，同时净化后的水可以进行循环利用，减少水资源的浪费。
四、湿式除尘器的应用领域湿式除尘器广泛应用于以下领域：4.1 燃煤电厂燃煤电厂产生的烟气中含有大量的煤灰和煤尘等颗粒物，湿式除尘器可以高效去除这些颗粒物，保证烟气排放达标。

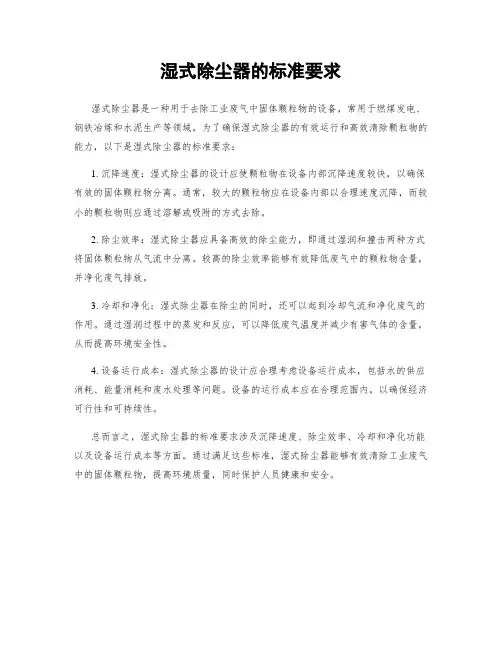

湿式除尘器的标准要求
湿式除尘器是一种用于去除工业废气中固体颗粒物的设备，常用于燃煤发电、钢铁冶炼和水泥生产等领域。
为了确保湿式除尘器的有效运行和高效清除颗粒物的能力，以下是湿式除尘器的标准要求：
1. 沉降速度：湿式除尘器的设计应使颗粒物在设备内部沉降速度较快，以确保有效的固体颗粒物分离。
通常，较大的颗粒物应在设备内部以合理速度沉降，而较小的颗粒物则应通过溶解或吸附的方式去除。
2. 除尘效率：湿式除尘器应具备高效的除尘能力，即通过湿润和撞击两种方式将固体颗粒物从气流中分离。
较高的除尘效率能够有效降低废气中的颗粒物含量，并净化废气排放。
3. 冷却和净化：湿式除尘器在除尘的同时，还可以起到冷却气流和净化废气的作用。
通过湿润过程中的蒸发和反应，可以降低废气温度并减少有害气体的含量，从而提高环境安全性。
4. 设备运行成本：湿式除尘器的设计应合理考虑设备运行成本，包括水的供应消耗、能量消耗和废水处理等问题。
设备的运行成本应在合理范围内，以确保经济可行性和可持续性。
总而言之，湿式除尘器的标准要求涉及沉降速度、除尘效率、冷却和净化功能以及设备运行成本等方面。
通过满足这些标准，湿式除尘器能够有效清除工业废气中的固体颗粒物，提高环境质量，同时保护人员健康和安全。
湿式除尘器工作原理引言概述：湿式除尘器是一种常见的工业设备，用于去除空气中的颗粒物和污染物。
它通过水的作用将颗粒物吸附并沉淀，从而实现空气净化的目的。
本文将详细介绍湿式除尘器的工作原理。
正文内容：1. 湿式除尘器的基本原理1.1 水膜捕集湿式除尘器通过在设备内部形成水膜，将空气中的颗粒物吸附到水膜上。
水膜的形成与湿式除尘器内部的水雾喷淋装置密切相关。
水雾喷淋装置会将水雾喷洒到设备内部，形成水膜，颗粒物在与水膜接触的过程中被捕集。
1.2 水膜沉淀湿式除尘器内部的水膜会沉淀到底部的水槽中。
水槽中的水会定期排放，将被吸附的颗粒物排出系统。
这种水膜沉淀的方式可以有效去除空气中的颗粒物。
1.3 水的作用水在湿式除尘器中起到多重作用。
首先，水膜的形成和水的喷洒使得颗粒物与水接触，从而实现颗粒物的捕集。
其次，水的沉淀作用使得被捕集的颗粒物沉积到底部的水槽中。
最后，水的循环使用可以降低水的消耗量，提高设备的效率。
2. 湿式除尘器的优势2.1 高效除尘湿式除尘器通过水的作用将颗粒物捕集和沉淀，相比其他除尘设备，其除尘效率更高。
尤其对于细小颗粒物的去除效果更为显著。
2.2 适用范围广湿式除尘器适用于处理各种颗粒物和污染物，包括粉尘、烟尘、烟气等。
无论是工业生产过程中产生的颗粒物，还是燃烧产生的烟气，湿式除尘器都能有效处理。
2.3 环保节能湿式除尘器采用水作为捕集和沉淀介质，相比其他除尘设备，不会产生二次污染。
同时，湿式除尘器的水循环使用可以降低水的消耗量，节约资源。
3. 湿式除尘器的应用领域3.1 工业生产湿式除尘器广泛应用于各种工业生产过程中，如钢铁、化工、电力等行业。
它可以有效去除工业生产中产生的颗粒物和污染物，保护环境和员工的健康。
3.2 烟气净化湿式除尘器在燃煤电厂、焚烧厂等烟气净化领域也有重要应用。
它可以去除烟气中的颗粒物和有害气体，减少对大气的污染。
3.3 家庭空气净化湿式除尘器也逐渐应用于家庭空气净化领域。

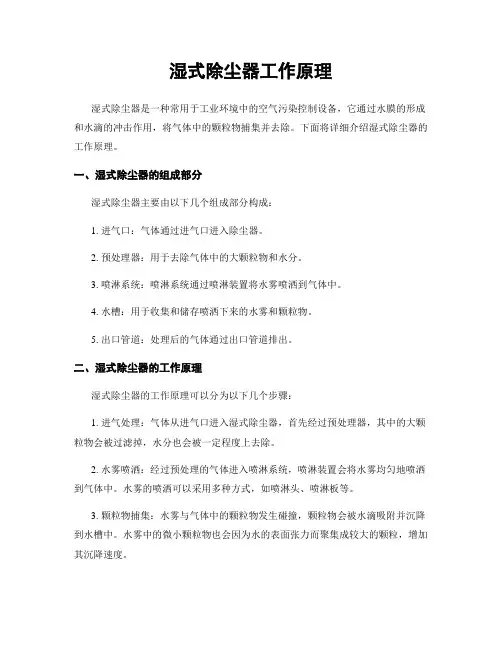

湿式除尘器工作原理湿式除尘器是一种常用于工业环境中的空气污染控制设备，它通过水膜的形成和水滴的冲击作用，将气体中的颗粒物捕集并去除。
下面将详细介绍湿式除尘器的工作原理。
一、湿式除尘器的组成部分湿式除尘器主要由以下几个组成部分构成：1. 进气口：气体通过进气口进入除尘器。
2. 预处理器：用于去除气体中的大颗粒物和水分。
3. 喷淋系统：喷淋系统通过喷淋装置将水雾喷洒到气体中。
4. 水槽：用于收集和储存喷洒下来的水雾和颗粒物。
5. 出口管道：处理后的气体通过出口管道排出。
二、湿式除尘器的工作原理湿式除尘器的工作原理可以分为以下几个步骤：1. 进气处理：气体从进气口进入湿式除尘器，首先经过预处理器，其中的大颗粒物会被过滤掉，水分也会被一定程度上去除。
2. 水雾喷洒：经过预处理的气体进入喷淋系统，喷淋装置会将水雾均匀地喷洒到气体中。
水雾的喷洒可以采用多种方式，如喷淋头、喷淋板等。
3. 颗粒物捕集：水雾与气体中的颗粒物发生碰撞，颗粒物会被水滴吸附并沉降到水槽中。
水雾中的微小颗粒物也会因为水的表面张力而聚集成较大的颗粒，增加其沉降速度。
4. 净化处理：经过颗粒物捕集后的气体继续向前流动，其中的颗粒物已经被去除，气体质量得到了净化。
5. 排放：处理后的气体通过出口管道排出湿式除尘器。
三、湿式除尘器的优势和应用湿式除尘器相比于其他类型的除尘设备具有以下优势：1. 高效除尘：湿式除尘器可以有效去除气体中的颗粒物，尤其对于细小的颗粒物有良好的捕集效果。
2. 低能耗：湿式除尘器的能耗相对较低，主要消耗在水泵和喷淋系统上。
3. 适应性强：湿式除尘器对于气体中含有高湿度和粘性颗粒物的情况具有较好的处理效果。
4. 除尘效果稳定：湿式除尘器的除尘效果相对稳定，不会因为气体流速和颗粒物浓度的变化而受到影响。
湿式除尘器广泛应用于以下领域：1. 电力行业：用于火力发电厂和燃煤电厂的烟气处理。
2. 钢铁行业：用于高炉、炼钢等工艺过程中的烟气净化。

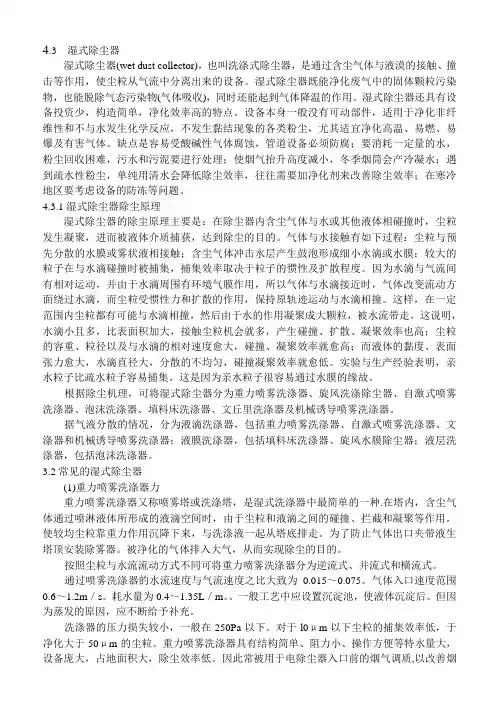

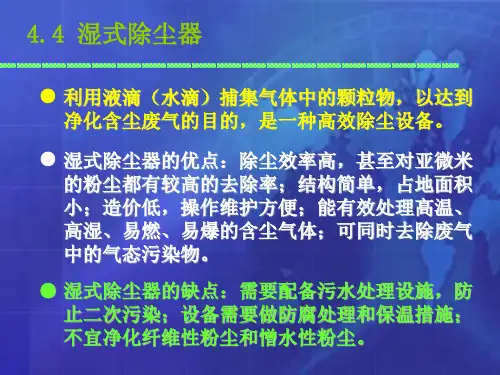

4.3 湿式除尘器湿式除尘器(wet dust collector)，也叫洗涤式除尘器，是通过含尘气体与液漠的接触、撞击等作用，使尘粒从气流中分离出来的设备。
湿式除尘器既能净化废气中的固体颗粒污染物，也能脱除气态污染物(气体吸收)，同时还能起到气体降温的作用。
湿式除尘器还具有设备投资少，构造简单，净化效率高的特点。
设备本身一般没有可动部件，适用于净化非纤维性和不与水发生化学反应，不发生黏结现象的各类粉尘，尤其适宜净化高温、易燃、易爆及有害气体。
缺点是容易受酸碱性气体腐蚀，管道设备必须防腐；要消耗一定量的水，粉尘回收困难，污水和污泥要进行处理；使烟气抬升高度减小，冬季烟筒会产冷凝水；遇到疏水性粉尘，单纯用清水会降低除尘效率，往往需要加净化剂来改善除尘效率；在寒冷地区要考虑设备的防冻等问题。
4.3.1湿式除尘器除尘原理湿式除尘器的除尘原理主要是：在除尘器内含尘气体与水或其他液体相碰撞时，尘粒发生凝聚，进而被液体介质捕获，达到除尘的目的。
气体与水接触有如下过程：尘粒与预先分散的水膜或雾状液相接触；含尘气体冲击水层产生鼓泡形成细小水滴或水膜；较大的粒子在与水滴碰撞时被捕集，捕集效率取决于粒子的惯性及扩散程度。
因为水滴与气流间有相对运动，并由于水滴周围有环境气膜作用，所以气体与水滴接近时，气体改变流动方面绕过水滴，而尘粒受惯性力和扩散的作用，保持原轨迹运动与水滴相撞。
这样，在一定范围内尘粒都有可能与水滴相撞，然后由于水的作用凝聚成大颗粒，被水流带走。
这说明，水滴小且多，比表面积加大，接触尘粒机会就多，产生碰撞、扩散、凝聚效率也高；尘粒的容重、粒径以及与水滴的相对速度愈大，碰撞、凝聚效率就愈高；而液体的黏度、表面张力愈大，水滴直径大，分散的不均匀，碰撞凝聚效率就愈低。
实验与生产经验表明，亲水粒子比疏水粒子容易捕集。
这是因为亲水粒子很容易通过水膜的缘故。
根据除尘机理，可将湿式除尘器分为重力喷雾洗涤器、旋风洗涤除尘器、自激式喷雾洗涤器、泡沫洗涤器、填料床洗涤器、文丘里洗涤器及机械诱导喷雾洗涤器。
湿式除尘器: 湿式除尘器的类型湿式除尘器，是利用水膜或油膜将含尘气体中的尘粒捕集下来，达到净化气体的效果。
与干式除尘器相比，湿式除尘器的净化效率更高，对于高浓度、超细粒、易给人体健康带来影响的颗粒物质净化效果尤为显著，因此在工业生产中得到了广泛的应用。
湿式除尘器按照其工作原理和结构形式的不同，可以分为如下类型：1. 喷雾除尘器喷雾除尘器又称为喷淋除尘器，主要是利用喷雾液方向改变和颗粒的分离来完成除尘过程。
喷雾除尘器适用于粉尘较大、粒径较粗的颗粒物质净化，如煤、矿粉、铁锈等。
喷雾除尘器的结构比较简单，适用范围较广，但由于其喷雾效果与气体速度和流量、液滴质量等多个因素有关，因此需要严格的喷淋参数控制，才能得到较高的净化效率。
2. 湿式电除尘器湿式电除尘器主要是利用电场作用和湿化效应，在高速气体冲刷下完成除尘过程。
湿式电除尘器广泛应用于钢铁、电力、冶金、化工等大型企业的鼓风机、排气机、工业炉、烟囱等设备的排放气体净化。
因为湿式电除尘器具有除尘效率高、洁净性好、低压降、阻力小、易于维护等优点，所以得到了广泛应用。
3. 离心式除尘器离心式除尘器是一种以离心力作用为主的除尘设备，它通过利用气流的旋转作用将粉尘从气流中分离出来，达到净化的效果。
离心式除尘器可以分为单级离心式除尘器和多级离心式除尘器两种类型。
单级离心式除尘器适用于处理颗粒粒径较大、颗粒浓度较低的气体，而多级离心式除尘器则可以适用于高浓度、大型颗粒物质的净化，如水泥工业炉排放气体、锅炉烟气净化等。
4. 管式湿式除尘器管式湿式除尘器主要是将含尘气体通入一个具有旋转管壁的装置中，通过旋转装置的作用将气体中的粉尘颗粒与水膜接触，达到净化效果。
管式湿式除尘器适用于高浓度、飘散性强、易形成顺风扩散现象的颗粒物质净化。
综上所述，湿式除尘器具有除尘效率高、净化效果好、易于维护等优点，在工业生产中得到了广泛的应用。
但是由于湿式除尘器涉及到水的使用、处理、回收等问题，因此需要在使用中加强管控，提高水的利用率和循环利用率，以最大限度地减少水资源浪费和环境污染。
湿式除尘器使用说明湿式除尘器，这个名字听起来有点“高大上”，是不是觉得它好像是个复杂的机器，其实不然！它的原理啊，其实就是把空气里的脏东西“抓住”然后“洗干净”。
听起来像是做了一次深呼吸，空气变得清新了。
你想想啊，空气中那些看不见的小灰尘、烟雾，还有一些不友好的化学物质，如果不把它们搞定，长久下来，可不就是空气污染的罪魁祸首吗？这时候，湿式除尘器就派上用场了。
它利用水的力量来清洁空气，水珠就像一个个小手，轻轻把灰尘“捉住”，然后一块块地沉到水池里，整个过程既简单又高效，简直就是大自然的力量与科技的结合，怪不得它这么受欢迎。
你肯定在想了，湿式除尘器到底是怎么工作的呢？其实啊，工作原理挺有趣的。
机器里有一个大水池，空气首先通过喷雾装置形成一层细小的水雾，然后这些水雾就会在空气中漂浮，撞击到空气里的尘埃、烟雾。
这时候，尘土就会被水珠包裹住，跟着水珠一起进入水池。
别小看这些水珠哦，虽然它们小，但力气可不小。
就像你用湿布擦桌子一样，水珠的表面能吸附很多细小的颗粒物。
然后这些被水吸走的脏东西，就会随着水流被带走，整个空气也就变得干净了，想想是不是超级棒！而且湿式除尘器不仅能去除灰尘，还能去掉一些气体中的有害物质，简直就是空气清道夫，超级靠谱。
哎呀，你肯定要问了，湿式除尘器是不是非常难打理啊？其实并不复杂！像所有机器一样，湿式除尘器也需要点日常维护的，不能只靠它自己“辛苦工作”啊。
每隔一段时间，得清理一下过滤网，检查下水池的水质，确保它的“本职工作”能顺利进行。
如果水池里的水脏了，除尘效果肯定打折扣，所以定期换水是很重要的。
清理水池的时候也别急，先断电，别把水弄到机器里面，这样才安全。
你想，像这种“工作辛苦”的设备，能不保养一下么？如果不小心“得了病”，它可不会再帮你清理空气了哦！湿式除尘器虽然好用，但它也有些小小的“缺点”。
比如说，它需要用水，如果水源不足的话，那就麻烦了。
尤其在一些干旱地区，水源是个大问题。
湿式除尘器工作原理湿式除尘器是一种用于去除空气中颗粒物的设备，其工作原理是通过将颗粒物与水接触，利用水的湿润性和表面张力来捕获和沉降颗粒物。
下面将详细介绍湿式除尘器的工作原理。
一、工作原理概述湿式除尘器通过将含有颗粒物的气体引入设备内部，使气体与水进行接触，通过水的湿润性和表面张力来吸附和捕获颗粒物，最终将净化后的气体排放到大气中。
二、湿式除尘器的结构湿式除尘器通常由以下几个部份组成：1. 进气口：用于引入含有颗粒物的气体。
2. 喷淋装置：用于将水雾喷洒到气体中，与颗粒物接触。
3. 除尘室：用于容纳水和颗粒物的混合物，并促使颗粒物沉降。
4. 出气口：用于排放净化后的气体。
三、湿式除尘器的工作过程湿式除尘器的工作过程可分为以下几个步骤：1. 引入气体：含有颗粒物的气体从进气口进入湿式除尘器。
2. 喷淋水雾：在进入除尘室之前，喷淋装置将水雾喷洒到气体中。
水雾与颗粒物接触后，会使颗粒物湿润并附着在水滴表面上。
3. 颗粒物捕获：湿润的颗粒物随着水滴一起进入除尘室。
由于水的湿润性和表面张力，颗粒物会被水滴吸附并沉降到水中。
4. 分离净化：经过颗粒物捕获后的净化气体从除尘室的上方流出，通过出气口排放到大气中。
5. 水处理和回收：除尘室中的水和颗粒物混合物会定期进行处理和清理，以便回收和处理颗粒物。
四、湿式除尘器的优势湿式除尘器相比其他除尘设备具有以下优势：1. 高效除尘：湿式除尘器能够有效捕获和沉降颗粒物，具有较高的除尘效率。
2. 适应性强：湿式除尘器适合于处理多种颗粒物，包括细小的颗粒物和可燃性颗粒物。
3. 无二次污染：湿式除尘器将颗粒物与水接触，避免了颗粒物再次扬尘的问题，不会对环境造成二次污染。
4. 能耗低：湿式除尘器不需要额外的能源供应，只需水的喷淋和处理，能耗较低。
五、湿式除尘器的应用领域湿式除尘器广泛应用于以下领域：1. 电力行业：用于燃煤锅炉、发电厂等燃煤设备的烟气净化。
2. 钢铁行业：用于高炉、烧结机等设备的烟气净化。
4.3 湿式除尘器
湿式除尘器(wet dust collector)，也叫洗涤式除尘器，是通过含尘气体与液漠的接触、撞击等作用，使尘粒从气流中分离出来的设备。
湿式除尘器既能净化废气中的固体颗粒污染物，也能脱除气态污染物(气体吸收)，同时还能起到气体降温的作用。
湿式除尘器还具有设备投资少，构造简单，净化效率高的特点。
设备本身一般没有可动部件，适用于净化非纤维性和不与水发生化学反应，不发生黏结现象的各类粉尘，尤其适宜净化高温、易燃、易爆及有害气体。
缺点是容易受酸碱性气体腐蚀，管道设备必须防腐；要消耗一定量的水，粉尘回收困难，污水和污泥要进行处理；使烟气抬升高度减小，冬季烟筒会产冷凝水；遇到疏水性粉尘，单纯用清水会降低除尘效率，往往需要加净化剂来改善除尘效率；在寒冷地区要考虑设备的防冻等问题。
4.3.1湿式除尘器除尘原理
湿式除尘器的除尘原理主要是：在除尘器内含尘气体与水或其他液体相碰撞时，尘粒发生凝聚，进而被液体介质捕获，达到除尘的目的。
气体与水接触有如下过程：尘粒与预先分散的水膜或雾状液相接触；含尘气体冲击水层产生鼓泡形成细小水滴或水膜；较大的粒子在与水滴碰撞时被捕集，捕集效率取决于粒子的惯性及扩散程度。
因为水滴与气流间有相对运动，并由于水滴周围有环境气膜作用，所以气体与水滴接近时，气体改变流动方面绕过水滴，而尘粒受惯性力和扩散的作用，保持原轨迹运动与水滴相撞。
这样，在一定范围内尘粒都有可能与水滴相撞，然后由于水的作用凝聚成大颗粒，被水流带走。
这说明，水滴小且多，比表面积加大，接触尘粒机会就多，产生碰撞、扩散、凝聚效率也高；尘粒的容重、粒径以及与水滴的相对速度愈大，碰撞、凝聚效率就愈高；而液体的黏度、表面张力愈大，水滴直径大，分散的不均匀，碰撞凝聚效率就愈低。
实验与生产经验表明，亲水粒子比疏水粒子容易捕集。
这是因为亲水粒子很容易通过水膜的缘故。
根据除尘机理，可将湿式除尘器分为重力喷雾洗涤器、旋风洗涤除尘器、自激式喷雾洗涤器、泡沫洗涤器、填料床洗涤器、文丘里洗涤器及机械诱导喷雾洗涤器。
据气液分散的情况，分为液滴洗涤器，包括重力喷雾洗涤器、自激式喷雾洗涤器、文涤器和机械诱导喷雾洗涤器；液膜洗涤器，包括填料床洗涤器、旋风水膜除尘器；液层洗涤器，包括泡沫洗涤器。
3.2常见的湿式除尘器
(1)重力喷雾洗涤器力
重力喷雾洗涤器又称喷雾塔或洗涤塔，是湿式洗涤器中最简单的一种.在塔内，含尘气体通过喷淋液体所形成的液滴空间时，由于尘粒和液滴之间的碰撞、拦截和凝聚等作用，使较均尘粒靠重力作用沉降下来，与洗涤液一起从塔底排走。
为了防止气体出口夹带液生塔顶安装除雾器。
被净化的气体排入大气，从而实现除尘的目的。
按照尘粒与水流流动方式不同可将重力喷雾洗涤器分为逆流式、并流式和横流式。
通过喷雾洗涤器的水流速度与气流速度之比大致为0.015～0.075。
气体入口速度范围0.6～1.2m／s。
耗水量为0.4～1.35L／m。
一般工艺中应设置沉淀池，使液体沉淀后。
但因为蒸发的原因，应不断给予补充。
洗涤器的压力损失较小，一般在250Pa以下。
对于l0μm以下尘粒的捕集效率低，于净化大于50μm的尘粒。
重力喷雾洗涤器具有结构简单、阻力小、操作方便等特水量大，设备庞大，占地面积大，除尘效率低。
因此常被用于电除尘器入口前的烟气调质,以改善烟
气的比电阻。
也可用于处理含有害气体的烟气。
(2)旋风洗涤除尘器
旋风洗涤除尘器与干式旋风除尘器相比，由于附加了水滴的捕集作用，除尘效率明显提高.在旋风洗涤除尘器中，含尘气体的螺旋运动产生的离心力将水滴甩向外壁形成壁流，减少了气流带水，增加了气液间的相对速度，不仅可以提高惯性碰撞效率，而且采用更细的喷雾还可以将离心力甩向外壁的粉尘立刻冲下，有效地防止了二次扬尘。
旋风洗涤器适用于净化大于5μm的粉尘。
在净化亚微米范围的粉尘时，常将其串联在文丘里器之后，作为凝聚水滴的脱水器。
旋风洗涤器含尘气体入口气速约为15～22m／s，气流压力损失约为500～750Pa效率一般可达90％～95％。
常用的旋风洗涤除尘器有旋风水膜除尘器和中心喷雾旋风除尘器。
①旋风水膜除尘器(water-film cyclone) 含尘气体从筒体下部进风口沿切线方向进入后旋转上升，使尘粒受到离心力作用被抛向筒体内壁，沿筒体内壁向下流动的水膜所黏附捕集，并从下部锥制尘器。
旋风水膜除尘器一般可分为立式旋风水膜除尘器和卧式旋风水膜除尘器两类。
立式旋风水膜除尘器是应用比较广泛的一种洗涤器，其构造如图4-23所示。
在圆筒形的简体上部，沿筒体切线方向安装若干个喷嘴，水雾喷向器壁，在器壁上形吲薄的不断向下流动的水膜。
含尘气体由筒体下部切向导入旋转上升，气流中的尘粒在离心力的作用下被甩向器壁，易滴和器壁上的液膜捕集，最终沿器壁向下注入集水槽，经排污口排出。
净化后的气体由顶部排出。
立式旋风水膜除尘器的除尘效率随气体的入口速度增加和筒体直径减小而提高。
但入口气速过高，会使阻力损失增加，有可能还会破坏器壁的水膜，使除尘效率下降。
入口气速一般控制在15～22m／s。
为减少尾气对液滴的夹礴气出口气速应在l0m／s以下。
入口含尘浓度不宜过大,最大允许浓度为2g／m3。
若用于处理含尘浓度大的废气时，预除尘装置。
水气比取0.4～0.5L／m。
为宜，一般情况下除尘效率为90％～95％，设备阻力损失为500～750Pa。
①
②
卧式旋风水膜除尘器(horizontal waterfilm cyclone)也称旋筒式除尘器，如图4-24所示。
它由外筒、内筒、螺旋形导流体、集水槽及排办组成。
除尘器的外筒和内筒横向水平放置，设在内筒壁上的导流片使外筒和内筒之间形成一个螺旋形的通道，除尘器下部为集水槽。
含尘气体从除尘器一端沿切线方向进入，气体沿螺旋通道作旋转运动，在离心力的作用下，尘粒被甩向简壁，气流冲击水面激起的水滴和尘粒碰撞，把一部分尘粒捕获，携带水滴的气流继续作旋转运动，水滴被甩向器壁形成水膜，又把落在器壁上的尘粒捕获。
由于这种卧式旋风除尘器综合了旋风、冲击水浴和水膜三种除尘形式，因而其除尘效率可达90％以上，最高可达98％。
影响卧式旋风水膜除尘器效率的主要因素是气速和集水槽的水位。
在处理风量一定的情况下，若水位过高，螺旋形通道的断面积减，J通道的流速增加，使气流冲击水面过分激烈，造成设备阻力增加；反之，若水位过低,通道断面积增大，气体流速降低会使水膜形成不完全或者根本不能形成，使除尘效率下降.试验表明槽内水位至内筒底之间距离以100～
150mm为宜，相应的螺旋形通道内的断面平均风速应为11～17m／s。
『
(3)自激式除尘器
结构紧凑，占地面积小，施工安装方便，负荷适应性好，耗水量少。
缺是价格较贵，压力损失大。
(4)泡沫除尘器
泡沫除尘器又称泡沫洗涤器，简称泡沫塔，如图4—28所示。
这类除尘器一般分为无流泡沫除尘器和有溢流泡沫除尘器两类。
泡沫除尘器一般做成塔的形式，根据允许压力降和除尘效率，在塔内设置单层或多层板。
塔板一般为筛板，通过顶部喷淋(无溢流)或侧部供水(有溢流)的方式，保持塔栖具有一定高度的液面。
含尘气流由塔下部导入，均匀通过筛板上的小孔而分散于液相中，时产生大量的泡沫，增加了两相接触的表面积，使尘粒被液体捕集。
被捕集下来的尘粒，水流从除尘器下部排出。
无溢流泡沫除尘器采用顶部喷淋供水，筛板上无溢流堰，筛板孔径5～l0mm，开孔率为20％～30％。
气流的空塔速度为1.5～3.0m／含尘污水由筛孔漏至塔下部污泥排出口。
有溢流泡沫除尘器利用供水管向筛板供水。
过溢流堰维持塔板上的液面高度，液体横穿塔栖溢流堰和溢流管排出。
筛孔直径4～8mm，开孔率为20％～25％，气流的空塔速度为1.5～3.0m／s，水量约0.2～0.3L／m。
泡沫除尘器的除尘效率主取决于泡沫层的厚度，泡沫层越厚，除尘效率越高阻力损失也越大。
(5)文丘里洗涤器
文丘里洗涤器(venturi scrubber)如图4-29示，它是一种高效湿式洗涤器，常用在高温烟气温和除尘上。
(4)运行中容易出现的问题
该除尘器运行中由于捕滴器入口流速较高，它采用轴向引出方式，故除尘器的压土较大，风机能耗增加。
为了降低除尘器压力损失，可以在除尘器出口装设消旋导流器。
(5)运转维护要点
①重视对文丘里洗涤器的运行管理，尤其是建立一套定期清洗除尘水的砾石过滤和环形喷嘴的制度，保证除尘用水的水质良好，水压稳定适中。
每根供水管上的压力未定期校验，保证压力指示数据正确可信。
②应注意使喷嘴供水管系分配合理，避免由于多层喷嘴供水方式中出现的喷嘴水均匀造成的水膜不连续，喉管底部缺水导致积灰的现象。
③精心安装文丘里管喷嘴装置，每次检修更换喷嘴时，都要进行封喉效果的冷态试，保证喷嘴正确到位，封喉良好。
对检修后的捕滴器，也要进行环形喷嘴静态喷水的保证。
④控制捕滴器环形喷嘴供水压力(不大于O．02MPa)}定期检查捕滴器入口蜗壳、口等易磨损腐蚀的部位，及时修补堵漏，保证捕滴器良好的工作状态，避免烟气带水。
(6)处理效果
用文丘里除尘器以后，虽然烟囱较低，水的pH值为3．5～4．5。
但在流动过程中，合排放标准。
