光缆线路维护培训教材ppt课件

  • 格式：ppt
  • 大小：5.46 MB
  • 文档页数：63

下载文档原格式

  / 63

合集下载

《光缆线路维护》课件

《光缆线路维护》课件
件
为了分享关于光缆线路维护的知识，我设计了这个精彩的PPT课件。让我们一 起探索光缆线路维护的重要性和技术发展趋势。
光缆线路的作用
定义及基本原理
了解光缆线路的基本定义和 工作原理。
通信中的作用
探索光缆线路在现代通信中 的重要作用。
分类和特点
了解不同类型的光缆线路及 其特点。
案例分析与解决方案
分析光缆线路维护的实际案例， 并提供解决方案。
注意事项和思考
分享光缆线路维护实践中的注 意事项和需要思考的问题。
光缆线路故障排除
1
种类和表现形式
识别不同类型的光缆线路故障和其表现形式。
2
检测和定位方法
掌握光缆线路故障的检测和定位方法。
3
排除流程和常见问题
了解光缆线路故障的排除流程和常见问题。
光缆线路的维护保养
维护保养意义及目标
探讨光缆线路维护保养的意义 和目标。
定期维护和巡检内容
了解光缆线路定期维护和巡检 的内容。
保养和维护措施
学习光缆线路的保养和维护措 施。
光缆线路的技术发展趋势
发展历程和现状
回顾光缆线路技术的发展历 程和当前的市场情况。
未来发展方向和趋势
展望光缆线路技术的未来发 展方向和趋势。
技术创新的意义和挑战
探讨光缆线路技术创新的意 义和面临的挑战。
光缆线路维护的案例分析
常见问题和经验总结
分享光缆线路维护中的常见问 题和经验总结。

维护与修理PPT课件

维护与修理PPT课件
三、长途光缆线路的维护工作一 般可分为：
“日常维护”和“技术维修”两大类。
见《光缆线路》118页
四、光缆线路维护工作项目和周期
见《光缆线路》119页 表6 — 1
五、光缆线路维护的原则
为了提高通信质量，并且保证线路的通畅， 维护 人员必须做好维护工作。要达到要求， 就必须认真考虑到维护工作的基本原则： 1、认真做好技术资料的整理； 2、严格制定光缆线路维护规则； 3、维护人员的组织与培训； 4、作好线路巡视纪录； 5、进行定期测量； 6、及时检修与紧急修复。
（2）标石的编号应根据传输方向，由A端
至B端排列，一般以一个中继段为独立编号
单位。
（3）标石应尽量埋在不易变迁，不影响 耕作与交通的位置。 （4）标石埋深60厘米，出土40厘米，允 许偏差±5厘米。标石埋设应与地面垂直 ，出土部分倾斜不超过2厘米，标石的周 围应夯实或者用水泥沙石封闭，周围60 厘米范围无杂草，在高作物地区，可以 适当埋设特别的高标志，高出地面130— 150厘米，以指示光缆路由。
五、巡回和护线宣传
2、水线区内，禁止抛锚、捕鱼、炸鱼、挖沙。 3、按照规定的要求，做好水线倒换开关的维
护。水线终端房应保持整洁、安全，禁止 无关人员入内。 4、岸滩光缆易受洪水冲刷，应经常巡视，发 现问题及时处理。
m，m，根据实际情况，或采取人工加 铠或采用砌漫水坡，覆盖水泥板等保护 措施。一般不允许介入短段光缆来下落 光缆。
见《光缆线路》124页，表6—4、6—5
（四）其它
1、检查光缆有无明显下垂，杆上预留 光缆及保护套管安装是否牢靠，光缆外 护套有无明显异常现象，光缆明显下垂 或外护层发生异常现象应及时处理。
2、检查接头盒和预留箱安装是否牢固， 有无锈蚀、损伤，发现问题及时处理。

光缆线路维护ppt课件

光缆线路维护ppt课件
标石周围无杂草、杂物（可结合巡回进行）
可视具体情况缩短周期 可结合徒步巡回进行 高速公路中人孔的检修按需进行
一、日常维护的内容 及其周期
项目
维护内容
杆路 维护
整理、更换挂钩，检修吊线 清除架空线路上和吊线上杂物 杆路检修
周期 年 按需 年
备注 可结合巡回进行
二、技术维护的测试 项目、维护指标及其
相关设备完整
（设备维护）
维护的目的：
保持光缆线路设备完整良好，运行正常，各项性能符合维护技术指标要求 。
维护工作的方针ຫໍສະໝຸດ 精心维护 科学管理 提高维护手段
“预防为主、 防抢结合”
主动预防 受控维护
方针：“预防为主、防抢结合”，精心维护、科学 管理，由被动维护向主动预防、受控维护转变。
二、 光缆线路维护工作分类
三、季节性维护 1、雷雨、台风季节前，检查易遭受暴雨、洪水冲刷的地段，检修防护 设施。 2、严寒、冰凌期，加强架空线路巡回，及时采取相应措施。 四、故障抢修 维护单位随时作好故障抢修准备。
目录
第一节 光缆线路维护的目的和分类 第二节 维护工作主要项目和周期 第三节 几种常见的日常维护工作 第四节 光缆线路故障考核指标 第五节 光缆日常维护常用图表 第六节 光缆设备维护制度和职责 第七节 维护工作分析及措施
1、日常维护： （1）路面及管道维护 （2）架空光缆的维护 （3）水线和海缆维护 （4）护线宣传 （5）线路隐患防范 （6）“三盯”
2、技术维护： （1）中继段光纤通道后向散射信号曲线检查。 （2）光缆线路光纤衰减测试。 （3）光纤偏振模色散测试。 （4）直埋接头盒监测电极间绝缘电阻测试。 （5）防护接地装置地线电阻测试。 （6）维护规程要求的其它技术测试项目。

《光缆线路基础知识》课件

《光缆线路基础知识》课件
政策支持力度加大
政府将加大对光缆线路产业的支持 力度，推动产业升级和技术创新。
谢谢观看
01
02
03
光的全反射
光缆利用光的全反射原理 ，将光信号限制在光缆内 部传播，不受外界环境影 响。
光的折射与反射
光在光缆中传播时，会经 历折射和反射，通过不断 的折射和反射，光信号能 够持续向前传播。
光信号的保持
光缆的结构设计能够保持 光信号的稳定传播，减少 光信号的衰减和失真。
光缆线路的传输特性
光缆线路的维护与保养
定期巡检
定期对光缆线路进行巡检，检查线路是否有 破损、老化等现象。
防水处理
对管道敷设的光缆线路进行防水处理，防止 水渗入管道。
防雷措施
在雷雨季节加强防雷措施，避免雷电对光缆 线路造成损坏。
清洁保养
定期对光缆线路进行清洁保养，保持线路的 干净整洁。
05
光缆线路故障诊断与处 理
光缆线路故障类型与原因
色散
光缆线路的色散是指不同波长的 光信号在传播速度上的差异，导 致光信号的脉冲展宽。
04
光缆线路的敷设与维护
光缆线路的敷设方式
直埋敷设
将光缆埋设于地下，适 用于平坦地区和大长度
敷设。
管道敷设
通过预埋的管道进行光 缆敷设，便于后期维护
。
架空敷设
将光缆架设在电杆上， 适用于山区和跨越河流
等地区。
水底敷设
03
04
按使用环境
室外光缆和室内光缆。
按结构
层绞式、骨架式、中心束管式 等。
按光纤类型
G.652、G.657等。
光缆的型号与规格
型号
如GYTS、GYTA等，代表不同类型的光缆。

光缆线路测试与维护公用完整PPT

光缆线路测试与维护公用完整PPT
一是用短光纤（约三米）直接将稳定化光源与光功率计两端用活动接头连接，如图5-2（a）所示，读出光功率P1。 光缆偏振模色散（PMDC）测试 主要包括光缆、光纤的光电特性和绝缘特性等进行全面测量，检查线路的传输性能指标。
光源、光功率计测量全程损耗（插入法）。 ❖ 表5-3 光缆线路定期维护、测试项目及周期
件状态下进行测量，插入法是唯一能够反映 设t为入射与反射回来所用时间，C为光在真空中的光速，n为光纤折射率，则测试距离可由下式获得：
中断型障碍是己经造成光缆不通，从而通信中断的障碍。 测试结果记入竣工测试的“中继段地线电阻测试记录”中。
带连接插件线路损耗的方法。这种方法测量 处理方法仍是先用OTDR测全程衰减的分布曲线，核对原资料的变化，判断是否位置在接头盒处即可。
图5-6 铜线直流电阻测试示意图
（3）将常温下测出的单线电阻值，核算成标准 温度（20℃）时的阻值。
（4）指标要求
❖ 铜导线的单芯直流电阻和环路电阻偏差的指 标，在设计时，根据使用条件确定，目前用 于远供的铜线直径为0．9mm，其单根芯线 直流电阻应为≤28．5Ω／km（20oC）；环路 电阻偏差应为≤1％。
❖ 目前中继段光纤损耗测量所采取的方法一般 光缆线路实时自动监测系统从监测对象来分有两种类型：一种是对光缆线路护层的金属钢带或铝带的破坏情况进行监测；
并由系统采集器将所得数据传送至监测中心，以此达到实时地掌握线路通畅情况，保证网络安全有效地运行。
是光源、光功率计和OTDR相结合的方法。 表5-4 光缆线路维护技术指标及测试周期
❖ 光缆中铜导线绝缘强度测试主要是检查光缆 内部的铜导线的耐压强度，为铜导线传输无 人中继器的供电作准备。测试项目主要包括 线间绝缘强度测试和导线对地绝缘测试，具 体测试方法和步骤如下：

光缆线路维护培训教材ppt课件

光缆线路维护培训教材ppt课件

18
综中国运电信维合广部东公司部
二、光纤和光缆
➢ 3、 中心束管式： 把一次被 覆光纤或光纤束放入大套管 中，加强件配置在套管周围 而构成。这种结构的加强件 同时起着护套的部分作用， 有利于减轻光缆的重量。
➢ 4、 带状式： 把带状光纤单 元放入大套管内，形成中心 束管式结构，也可以把带状 光纤单元放入骨架凹槽内或 松套管内，形成骨架式或层 绞式结构。带状式缆芯有利 于制造容纳几百根光纤的高 密度光缆，这种光缆已广泛 应用于接入网。
四、其他通讯运营商光缆一般都印有：移动、联通字样
GY ：通信用室（野）外光缆 A ：铝 - 聚乙烯粘结护套
T ：油膏填充式结构
23
综中国运电信维合广部东公司部
➢一、光纤通信技术发展概述 ➢二、光纤和光缆 ➢三、光缆的接续和测试 ➢四、仪表使用介绍 ➢五、光缆敷设方式及附属设施 ➢六、线路维护管理常识
电信常用光缆的识别
1：光缆类型识别法 一、武汉长飞光缆
缆身标示：YOFC GYTA 4B ---2006--- --0888-二、成都康宁光缆
缆身标示： 旧：Corning GYTA 4D ---2008--- --0666-新：GYTA 4B 康宁G652B成都 ---2011-- --0666-三、江苏亨通光缆 缆身标示：亨通 GYTA 4B1 ---2008--- --0555--
19
综中国运电信维合广部东公司部
二、光纤和光缆 二、光缆型式代号识别
光缆型式代号由 5 个部分构成，各部分均用代号表示。各代号的解 释如下：（例如 GYTY-24D,解释为：通信用室（野）外、金属加强构件 、油膏填充式结构聚乙烯护套的24芯光缆） ➢ 1、 分类的代号 GY —通信用室（野）外光缆 GM —通信用移动式光缆 GJ —通信用室（局）内光缆 GS —通信用设备内光缆 GH —通信用海底光缆 GT —通信用特殊光缆 ➢ 2、加强件的代号

光缆线路培训课件

光缆线路培训课件

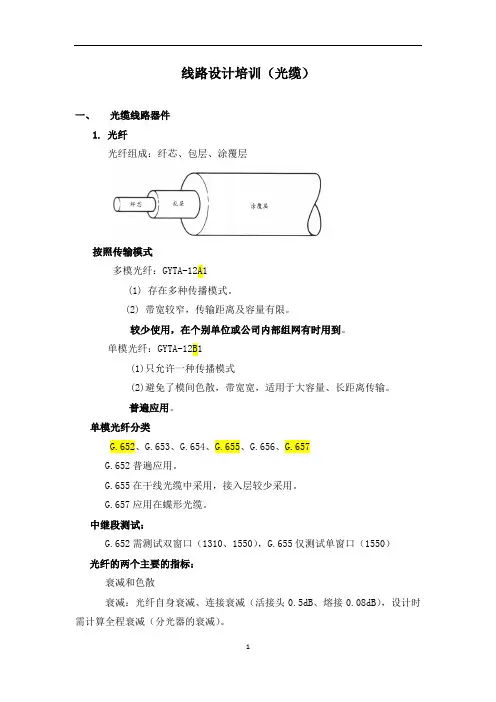

线路设计培训（光缆）一、光缆线路器件1.光纤光纤组成：纤芯、包层、涂覆层按照传输模式多模光纤：GYTA-12A1(1) 存在多种传播模式。

(2) 带宽较窄，传输距离及容量有限。

较少使用，在个别单位或公司内部组网有时用到。

单模光纤：GYTA-12B1(1)只允许一种传播模式(2)避免了模间色散，带宽宽，适用于大容量、长距离传输。

普遍应用。

单模光纤分类G.652、G.653、G.654、G.655、G.656、G.657G.652普遍应用。

G.655在干线光缆中采用，接入层较少采用。

G.657应用在蝶形光缆。

中继段测试：G.652需测试双窗口（1310、1550），G.655仅测试单窗口（1550）光纤的两个主要的指标：衰减和色散衰减：光纤自身衰减、连接衰减（活接头0.5dB、熔接0.08dB），设计时需计算全程衰减（分光器的衰减）。

色散：色度色散和偏振模色散，接入层光缆一般不考虑色散。

接入层光缆设计时需手动删除表三丙仪器仪表使用费中的偏振模散的仪表费用。

2.光缆光缆组成：缆芯、护层、加强元件光缆分类：层绞式、骨架式、束管式、带状式、单位式层绞式（GYTA）：束管式（GYXTW）：带状式（GYDTA）：蝶形光缆（GJXH）：常用光缆型号：GYTA（GYTZA）：最常用，A：铝带-聚乙烯粘结护套；Z：阻燃多用于管道，也可用于架空GYTS（GYTZS）：较常用，S：钢带-聚乙烯粘结护套，抗侧压指标高于铝带多用于架空，也可应用于管道GYTA53：双护套光缆，多了一层外护层：皱纹钢带铠装聚乙烯外护层一般用于直埋GYDTA：带状光缆，一般用在城区接入层主干光缆，芯数大，一般使用在144芯以上，接续方便，但容易存在坏芯，可与层绞式光缆熔接，但存在一定操作难度。

GJX（F）H：蝶形光缆，也称皮线光缆，用于FTTH工程，作为入户光缆使用。

混合光缆：具备多种光纤类型的光缆，例如：GYTA-24（12B1+12B4）B1：G.652 B4：G.655常用光缆芯数：（蝶形光缆一般为1芯或2芯）2芯的整数倍即可，但一般采用：2、4、6、8、12、16、24、36、48、96、144、216、2883.光器件ODF机架：应用在机房内或配线间内（在室内应用）（ODF机架）（ODF机框）（12芯一体化模块）（MODF）（MODF）光缆交接箱：一般设置在路边、小区内等位置（室外），用于光缆的分配和汇聚，提高主干光缆的利用率和配线光缆的灵活性。

光缆线路代维公司技术知识培训ppt课件

光缆线路代维公司技术知识培训ppt课件

• •
12
Beijing Huaxinqiankun Technology Corporation
目前各国光纤通信都在实验和寻求着扩大传输量的 方法，但从目前光纤的实际使用频段传输效能上看 由于大都运用在C与L波段，而且仅使用其中的一小 部分，还有大部分频率未曾使用。目前光纤通信提 高最大传输量的方法主要有两种，一种是提高传输 码速如：155Mbit/s、 622Mbit/s、 2.5Gbit/s、 10、 40、80Gbit/s；另一种是波分复用。
Beijing Huaxinqiankun Technology Corporation
2
Beijing Huaxinqiankun Technology Corporation
信息是战略资源。它与资本和劳动力一样是构成生产 力三要素的重要组成部分。21世纪的信息传递技术推 动着通信业呈现出了异乎寻常的发展态势。无论是IP 技术、3G移动通信技术、还是宽带接入网技术和基于 波分复用的光传送网(WDM)技术以及以太网无源光网 络(GPON)通过光分路器实现光纤到户(FTTH)所有这 些,都标志着 “人类正在步入信息时代”并 正在大踏步 的向着“信息化社会”迈进 。
Beijing Huaxinqiankun Technology Corporation
11
Beijing Huaxinqiankun Technology Corporation
光纤通信发展的现状
光纤通信技术不断创新, 从多模发展到单模，从80年代末 的PDH系统到90年代中期的SDH系统，以及近来的WDM 系统。工作波长从 0.85μ m 发展到 1.31 μ m 和 1.55μ m， 传输速率从几十 Mbt/s 发展到几十 Gbt/s。从G.652到 G.655。 另一方面，随着技术的进步和大规模产业的形成， 光纤价格不断下降，应用范围不断扩大，从初期的市话局 间中继到长途干线进一步延伸到用户接入网，从数字电话 到有线电视(CATV)，从单一类型信息的传输到多种业务的 传输。目前光纤已成为信息宽带传输的主要媒质，光纤通 信系统已成为国家信息基础设施的支柱。 单波长光通信系统速率已达40Gbit/s，再提高比较困难。 一根光纤上可开通200多个波长的ＷＤＭ系统，因此， WDM技术的出现，使光纤的带宽资源得到了充分的利用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加强构件：指护套以内或嵌入护套中用于增强光缆抗拉力的构件。
（无符号）—金属加强构件 F —非金属加强构件
20
综中国运电信维合广部东公司部
二、光纤和光缆
➢ 3、缆芯和光缆的派生结构特征的代号 光缆结构特征应表示出缆芯的主要类型和光缆的派生结构。当光
缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代 号按下列相应的各代号自上而下的顺序排列。
3、护层：具有阻燃、防潮、耐压、耐腐蚀等特性，主要是 对已成缆的光纤芯线进行保护。根据敷设条件可由铝带/ 聚乙烯综合纵包带粘界外护层（LAP），钢带（或钢丝 ）铠装和聚乙烯护层等组成。
常见光缆芯数：4、6、8、12、24、36、48、64、96、144 、216、288、300、576
17
综中国运电信维合广部东公司部
但有较大的正色散，约为18ps/(nm·km)。 ➢ 工作波长既可选用1.31μm ，又可选用1.55μm。最
佳工作波长在1.31μm 。 ➢ 利用G.652光纤进行速率为2.5Gb/s以上的信号长
途传输时，必须引入色散补偿光纤进行色散补偿， 并需引入更多的掺铒光纤放大器来补偿由于引入色 散补偿光纤所产生的损耗。
测量尾纤、假纤与被 测光纤间耦合、连 接
V型槽对准、弹性毛细管连接、临 时性固定连接
25
综中国运电信维合广部东公司部
三、光缆的接续和测试
连接器的主要结构
➢套管结构
原理：当插针的外同轴度、外圆柱面和端面以及套 筒的内孔加工得非常精密时，两根插针在套筒中 对接，就实现了两根光纤对准。
光纤
套筒
插针
26
综中国运电信维合广部东公司部
24
综中国运电信维合广部东公司部
三、光缆的接续和测试
➢ 光纤连接方式的分类
连接方式
固定连接 （死接头）
应用场合
主要方法
光缆线路中光纤间的 永久性连接
1、熔接法 －－采用自动熔接机 2、非熔接法－－又称机械连接法，
采用光纤接续子完成
活动连接 （活接头）
临时连接
传输设备与光纤的连 接
光连接器。种类按结构分：FC、SC、 ST、DIN、MU等多种；按插针端 面分：FC、PC(UPC)、APC等
较难 较高
适用场合 应用
长距离、大容量、 高速、多波长系统
电信干线传输
多模光纤 较粗：50-100μm 较窄：约1GHz
简单
较低 中短距离、中小容 量、单波长系统
以太网、FDDI
8
综中国运电信维合广部东公司部
二、光纤和光缆
光纤的基本构成
通信光纤主要由纤芯和包层两部分构成，其共同的主要成分都是 SiO2，通过在制造时分别掺杂Ge、P等获得相对折射率差以实现光信号 的传输。
➢
4、护套的代号
Y —聚乙烯护套
V —聚氯乙烯护套
U —聚氨酯护套
A —铝 - 聚乙烯粘结护套（简称 A 护套）
S —钢 - 聚乙烯粘结护套（简称 S 护套）
W —夹带平行钢丝的钢 - 聚乙烯粘结护套（简称 W护套）
L —铝护套
G —钢护套
Q —铅护套
22
综中国运电信维合广部东公司部
二、光纤和光缆
线路基本常识及维护管理 基础培训教材
2015年04月
1
综中国运电信维合广部东公司部
➢一、光纤通信技术发展概述 ➢二、光纤和光缆 ➢三、光缆的接续和测试 ➢四、仪表使用介绍 ➢五、光缆敷设方式及附属设施 ➢六、线路维护管理常识
2
综中国运电信维合广部东公司部
一、光纤通信技术发展概述
光纤通信的奠基人——高锟
三、光缆的接续和测试 常见连接器
光纤连接器
类型
螺丝扣金属套平面接触 FC型
矩形插针套
SC型
芯外露插针套
ST型
金属弹簧式
DIN型
模块化插孔式
LC型
插座型
MU型
V型槽式
V型
对接面-呈球面紧密插针 PC-蓝色
对接面-呈球面超紧密插针 SPC-蓝色
对接面-呈球面极紧密插针 UPC-蓝色
对接面-呈角度面紧密插针 APC-绿色
11
综中国运电信维合广部东公司部
二、光纤和光缆
光纤通信的传输窗口
➢ 短波长窗口，波长为0.85μm； ➢ 长波长窗口，波长为1.31 μm和1.55 μm
波段
(第一传输窗口)
O-band (Original band)
E-band (Extended band)
S-band (Short band)
4
综中国运电信维合广部东公司部
一、光纤通信技术发展概述
光纤通信发展阶段：
阶段
时间 波长 模式 损耗 速率 距离
用途
第一代 19731976
第二代 19761982
0.85 1.31
多模
多或 单模
2.53
0.55 -1
50100
140M
8-10 市话局间中继
20- 中短距离长途、 50 市话局间中继
G.655A G.655B G.655C
G.656
应用系统 单通道
单通道、WDM CWDM
将来的DWDM DWDM/CWDM
DWDM
综中国运电信维合广部东公司部
二、光纤和光缆
➢ 按光纤材料分 石英光纤、全塑光纤
➢ 按光纤剖面折射率分 阶跃型光纤、渐变型光纤
➢ 按传输的模式分 多模光纤、单模光纤
➢ 按ITU-T建议分
电信常用光缆的识别
1：光缆类型识别法 一、武汉长飞光缆
缆身标示：YOFC GYTA 4B ---2006--- --0888-二、成都康宁光缆
缆身标示： 旧：Corning GYTA 4D ---2008--- --0666-新：GYTA 4B 康宁G652B成都 ---2011-- --0666-三、江苏亨通光缆 缆身标示：亨通 GYTA 4B1 ---2008--- --0555--
D —光纤带结构 （无符号）—光纤松套被覆结构 J —光纤紧套被覆结构 （无符号）—层绞结构 G —骨架槽结构 X —缆中心管（被覆）结构 T —油膏填充式结构 （无符号）—干式阻水结构 R —充气式结构 C —自承式结构 B —扁平形状 E —椭圆形状 Z —阻燃
21
综中国运电信维合广部东公司部
二、光纤和光缆
9
综中国运电信维合广部东公司部
二、光纤和光缆
光在光纤中的全反射传输
10
综中国运电信维合广部东公司部
二、光纤和光缆
光纤通信的主要特点
➢ 通信容量大，传输距离长 ➢ 抗电磁干扰，传输质量佳 ➢ 信号串扰小，保密性能好 ➢ 原材料丰富，节省了有色金属，环保 ➢ 光纤尺寸小，质量轻，便于敷设和运输 ➢ 光缆适应性强，寿命长
13
综中国运电信维合广部东公司部
二、光纤和光缆
G.651光纤
➢梯度型多模光纤 ➢工作波长：1.31μm和1.55μm ➢处于多模工作状态 ➢在1.31μm处有最小的色散值，在
1.55μm处有最小的衰减系数 ➢数据通信局域网(LAN)用
14
综中国运电信维合广部东公司部
二、光纤和光缆
G.652光纤
➢ 常规单模光纤或非色散位移光纤 ➢ 零色散波长在1.31μm处，在1.55μm处衰减最小，
15
综中国运电信维合广部东公司部
二、光纤和光缆
G.655光纤
➢ 非零色散位移光纤(NZDSF) ➢ 在1994年专门为新一代光放大MWDM传输系统设计和
制造的光纤。 ➢ 属色散位移光纤，但在1550nm处色散不是零，用以平
衡四波混频等非线性效应。 ➢ 用较低的色散抑制了四波混频等非线性效应，使其能
27
综中国运电信维合广部东公司部
三、光缆的接续和测试
光缆接续
➢ 光缆接头工序 1、接头盒内部组件安装和光缆护套组件的安装； 2、开剥光缆，去除光缆外护套并清擦光缆内的填充油膏； 3、将光缆固定在接头盒上，并固定加强芯； 4、辨别束管色谱，给束管编号并将束管固定； 5、去除束管、辨别光纤色谱、套上热熔管； 6、光纤接续，同时监测接续质量； 7、余留光纤的收容（盘纤）； 8、光缆内金属构建的连接以及各种监测线的安装； 9、接头盒的封装及固定。
C-band (Conventional band)
L-band (Long band)
U-band (Ultra-long band)
波长(nm) 850
1260~1360 1360~1460 1460~1530 1530~1565 1565~1625 1625~1675
12
使用光纤 G.651 G.652A G.652B G.652C G.652D
二、光纤和光缆
光缆类型多种多样， 根据缆芯结构的特点，光 缆可分为四种基本型式。
➢ 1、层绞式： 把松套光纤绕在中心 加强件周围绞合而构成。这种结构的 缆芯制造设备简单，工艺相当成熟， 得到广泛应用。采用松套光纤的缆芯 可以增强抗拉强度，改善温度特性。
➢ 2、 骨架式： 把紧套光缆或一次被 覆光纤放入中心加强件周围的螺旋形 塑料骨架凹槽内而构成。这种结构的 缆芯抗侧压力性能好，有利于对光纤 的保护。
高锟博士1933年11月4日 出生于上海，杰出的英籍华裔 科学家，是公认的光纤通信的 奠基人和开创者之一。1966 年高锟博士发表了一篇具有划 时代意义的文章，其中详细论 述了光通信的基本原理、材料 包括实用化光纤应具有的结构 特征等，这篇文章被认为是光 （ Charles Kuen Gao ，1933－) 纤通信开始的标志，高锟博士 也被公认为是“光纤之父”。 2009年获诺贝尔物理学奖。
用于高速率(10Gb/s以上)、大容量、DWDM的长距离 光纤通信系统中。
