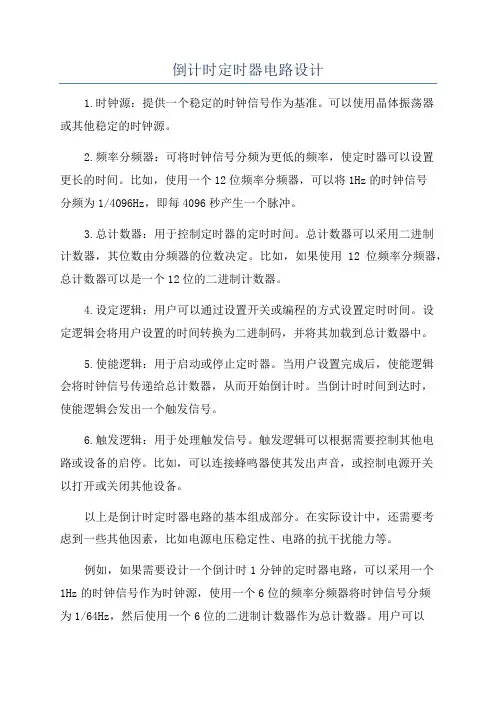

倒计时定时器电路设计1.时钟源：提供一个稳定的时钟信号作为基准。
可以使用晶体振荡器或其他稳定的时钟源。
2.频率分频器：可将时钟信号分频为更低的频率，使定时器可以设置更长的时间。
比如，使用一个12位频率分频器，可以将1Hz的时钟信号分频为1/4096Hz，即每4096秒产生一个脉冲。
3.总计数器：用于控制定时器的定时时间。
总计数器可以采用二进制计数器，其位数由分频器的位数决定。
比如，如果使用12位频率分频器，总计数器可以是一个12位的二进制计数器。
4.设定逻辑：用户可以通过设置开关或编程的方式设置定时时间。
设定逻辑会将用户设置的时间转换为二进制码，并将其加载到总计数器中。
5.使能逻辑：用于启动或停止定时器。
当用户设置完成后，使能逻辑会将时钟信号传递给总计数器，从而开始倒计时。
当倒计时时间到达时，使能逻辑会发出一个触发信号。
6.触发逻辑：用于处理触发信号。
触发逻辑可以根据需要控制其他电路或设备的启停。
比如，可以连接蜂鸣器使其发出声音，或控制电源开关以打开或关闭其他设备。
以上是倒计时定时器电路的基本组成部分。
在实际设计中，还需要考虑到一些其他因素，比如电源电压稳定性、电路的抗干扰能力等。
例如，如果需要设计一个倒计时1分钟的定时器电路，可以采用一个1Hz的时钟信号作为时钟源，使用一个6位的频率分频器将时钟信号分频为1/64Hz，然后使用一个6位的二进制计数器作为总计数器。
用户可以通过设置开关将60秒转换为二进制码，并加载到总计数器中，然后使能逻辑启动倒计时。
当倒计时时间到达时，触发逻辑会发出一个触发信号，控制其他电路或设备的启停。
总之，倒计时定时器电路是一种用于控制定时时间的电子电路，它可以广泛应用于各个领域。
通过合理的设计和调整，可以满足不同场景下的倒计时需求。
