空调房间的气流分布

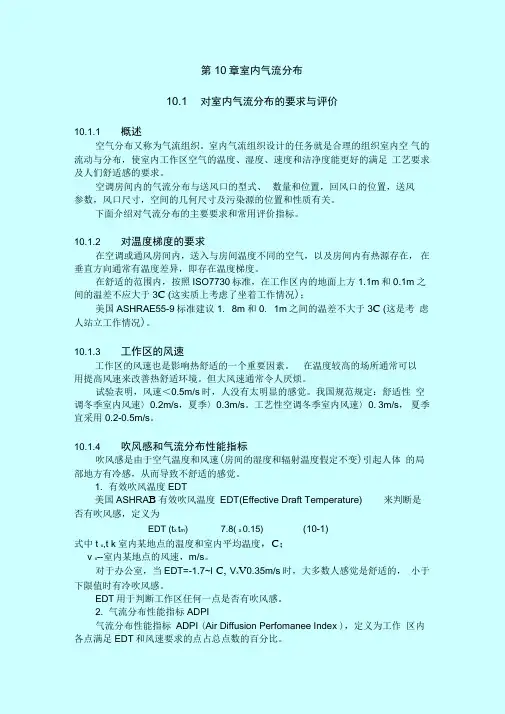

第10章室内气流分布10.1 对室内气流分布的要求与评价10.1.1 概述空气分布又称为气流组织。

室内气流组织设计的任务就是合理的组织室内空气的流动与分布，使室内工作区空气的温度、湿度、速度和洁净度能更好的满足工艺要求及人们舒适感的要求。

空调房间内的气流分布与送风口的型式、数量和位置，回风口的位置，送风参数，风口尺寸，空间的几何尺寸及污染源的位置和性质有关。

下面介绍对气流分布的主要要求和常用评价指标。

10.1.2 对温度梯度的要求在空调或通风房间内，送入与房间温度不同的空气，以及房间内有热源存在，在垂直方向通常有温度差异，即存在温度梯度。

在舒适的范围内，按照ISO7730标准，在工作区内的地面上方1.1m和0.1m 之间的温差不应大于3C (这实质上考虑了坐着工作情况)；美国ASHRAE55-9标准建议1. 8m和0. 1m之间的温差不大于3C (这是考虑人站立工作情况)。

10.1.3 工作区的风速工作区的风速也是影响热舒适的一个重要因素。

在温度较高的场所通常可以用提高风速来改善热舒适环境。

但大风速通常令人厌烦。

试验表明，风速＜0.5m/s时，人没有太明显的感觉。

我国规范规定：舒适性空调冬季室内风速〉0.2m/s，夏季〉0.3m/s。

工艺性空调冬季室内风速〉0. 3m/s，夏季宜采用0.2-0.5m/s。

10.1.4 吹风感和气流分布性能指标吹风感是由于空气温度和风速(房间的湿度和辐射温度假定不变)引起人体的局部地方有冷感，从而导致不舒适的感觉。

1. 有效吹风温度EDT美国ASHRA B有效吹风温度EDT(Effective Draft Temperature) 来判断是否有吹风感，定义为EDT (t x t m) 7.8( x 0.15) (10-1)式中t x,t k室内某地点的温度和室内平均温度，C；v x--室内某地点的风速，m/s。

对于办公室，当EDT=-1.7~l C, V x V0.35m/s时，大多数人感觉是舒适的，小于下限值时有冷吹风感。

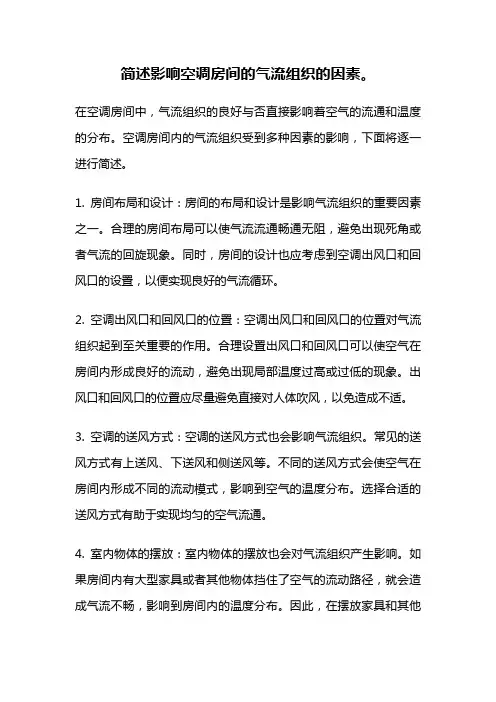

简述影响空调房间的气流组织的因素。

在空调房间中，气流组织的良好与否直接影响着空气的流通和温度的分布。

空调房间内的气流组织受到多种因素的影响，下面将逐一进行简述。

1. 房间布局和设计：房间的布局和设计是影响气流组织的重要因素之一。

合理的房间布局可以使气流流通畅通无阻，避免出现死角或者气流的回旋现象。

同时，房间的设计也应考虑到空调出风口和回风口的设置，以便实现良好的气流循环。

2. 空调出风口和回风口的位置：空调出风口和回风口的位置对气流组织起到至关重要的作用。

合理设置出风口和回风口可以使空气在房间内形成良好的流动，避免出现局部温度过高或过低的现象。

出风口和回风口的位置应尽量避免直接对人体吹风，以免造成不适。

3. 空调的送风方式：空调的送风方式也会影响气流组织。

常见的送风方式有上送风、下送风和侧送风等。

不同的送风方式会使空气在房间内形成不同的流动模式，影响到空气的温度分布。

选择合适的送风方式有助于实现均匀的空气流通。

4. 室内物体的摆放：室内物体的摆放也会对气流组织产生影响。

如果房间内有大型家具或者其他物体挡住了空气的流动路径，就会造成气流不畅，影响到房间内的温度分布。

因此，在摆放家具和其他物体时，应注意不要阻碍空气的流通。

5. 房间封闭度：房间的封闭度也会对气流组织产生一定的影响。

如果房间密封性较好，通风条件较差，就会导致空气流通不畅，温度分布不均匀。

因此，在设计和装修房间时，应注意合理设置通风口或者安装换气设备，以保证空气的流通。

6. 外部环境因素：外部环境因素也会对空调房间的气流组织产生一定的影响。

例如，如果房间靠近窗户或者门口，外部的气流可能会通过窗户或者门口进入房间，影响到空气的流动。

此外，外部的天气条件也会对空调房间的气流组织产生影响，例如，外部温度高时，房间内的热空气容易上升，造成局部温度较高。

影响空调房间的气流组织的因素有房间布局和设计、空调出风口和回风口的位置、空调的送风方式、室内物体的摆放、房间封闭度和外部环境因素等。

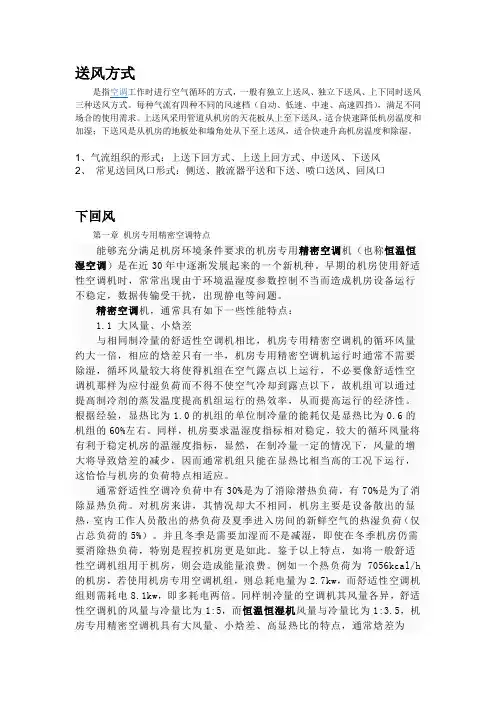

送风方式是指空调工作时进行空气循环的方式，一般有独立上送风、独立下送风、上下同时送风三种送风方式。

每种气流有四种不同的风速档（自动、低速、中速、高速四挡），满足不同场合的使用需求。

上送风采用管道从机房的天花板从上至下送风，适合快速降低机房温度和加湿；下送风是从机房的地板处和墙角处从下至上送风，适合快速升高机房温度和除湿。

1、气流组织的形式：上送下回方式、上送上回方式、中送风、下送风2、常见送回风口形式：侧送、散流器平送和下送、喷口送风、回风口下回风第一章机房专用精密空调特点能够充分满足机房环境条件要求的机房专用精密空调机（也称恒温恒湿空调）是在近30年中逐渐发展起来的一个新机种。

早期的机房使用舒适性空调机时，常常出现由于环境温湿度参数控制不当而造成机房设备运行不稳定，数据传输受干扰，出现静电等问题。

精密空调机，通常具有如下一些性能特点：1.1 大风量、小焓差与相同制冷量的舒适性空调机相比，机房专用精密空调机的循环风量约大一倍，相应的焓差只有一半，机房专用精密空调机运行时通常不需要除湿，循环风量较大将使得机组在空气露点以上运行，不必要像舒适性空调机那样为应付湿负荷而不得不使空气冷却到露点以下，故机组可以通过提高制冷剂的蒸发温度提高机组运行的热效率，从而提高运行的经济性。

根据经验，显热比为1.0的机组的单位制冷量的能耗仅是显热比为0.6的机组的60%左右。

同样，机房要求温湿度指标相对稳定，较大的循环风量将有利于稳定机房的温湿度指标，显然，在制冷量一定的情况下，风量的增大将导致焓差的减少，因而通常机组只能在显热比相当高的工况下运行，这恰恰与机房的负荷特点相适应。

通常舒适性空调冷负荷中有30%是为了消除潜热负荷，有70%是为了消除显热负荷。

对机房来讲，其情况却大不相同，机房主要是设备散出的显热，室内工作人员散出的热负荷及夏季进入房间的新鲜空气的热湿负荷（仅占总负荷的5%）。

并且冬季是需要加湿而不是减湿，即使在冬季机房仍需要消除热负荷，特别是程控机房更是如此。
