5.11 钢结构防火防腐技术
钢结构防火涂料一般分为超薄型、薄涂型和厚涂型三种，是由基体树脂、催化剂、成碳剂、发泡剂组成的。基体树脂与其它组分配伍，既保证了涂料在正常条件下具有各种利用功能，又能在火焰灼烧或高温条件下具有难燃性和良好的膨胀发泡功能。
1 主要技术内容

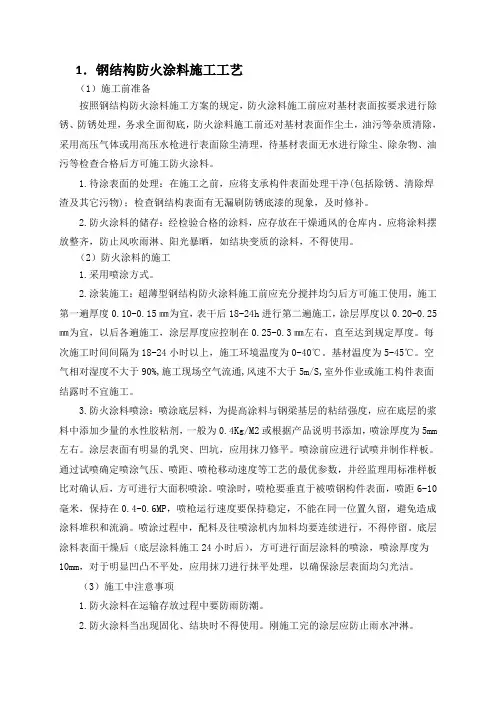

1.1超薄型、薄涂型防火涂料涂装要求
（1）薄涂型防火涂料的底涂层（或主涂层）宜采用重力式喷枪喷涂，其压力约为0.4。局部修补和小面积施工，可用手工涂抹。面涂层装饰涂料可刷涂、喷涂或滚涂。
（2）双组分装薄涂型的涂料，现场调配应按说明书规定；单组分装的薄涂型涂料应充分搅拌。喷涂后，不应发生流淌和下坠。
（3）薄涂型防火涂料底涂层施工：
A．钢材表面除锈和防锈处理应符合要求。钢材表面应清理干净。
B．底涂层一般喷涂2—3次，每层喷涂厚度不超过2.5，应待前一遍干燥后，再喷涂下一遍。
C．喷涂时涂层应完全闭合，各涂层间应粘结牢固。
D．操作者应采用测厚仪随时检测涂层厚度，其最终厚度应符合有关耐火极限的设计要求。
E．当设计要求涂层表面光滑平整时，应对最后一遍涂层做抹平处理。
（4）薄涂型防火涂料面涂层施工：
A．当底涂层厚度已符合设计要求，并基本干燥后，方可施工面涂层。
B．面涂层一般图饰1—2次，颜色应符合设计要求，并应全部覆盖底层，颜色均匀、轮廓清晰、搭接平整。
C．涂层表面有浮浆或裂纹宽度不应大于0.5。
1.2厚涂型防火涂料涂装要求
（1）厚涂型防火涂料宜采用压送式喷涂机喷涂，空气压力为0.4—0.6，喷枪口直径宜为6—10。
（2）厚涂型涂料配料时应严格按配合比加料和加稀释剂，并使稠度适宜，当班使用的涂料应当班配制。
（3）厚涂型涂料施工时应分遍喷涂，每遍喷涂厚度宜为5—10，必须在前一遍基本干燥或固化后，再喷涂下一遍；涂层保护方式、喷涂遍数与涂层厚度应根据施工方案确定。
（4）操作者应用测厚仪随时检测涂层厚度，80%及以上面积的涂层总厚度应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。
（5）厚涂型涂料喷涂后的涂层，应剔除乳突，表面应均匀平整。
（6）后涂型防火涂层出现下列情况之一时，应铲除重新喷涂。
A．涂层干燥固化不好，黏结不牢或粉化、空鼓、脱落时。
B．钢结构的接头、转角处的涂层有明显凹陷时。
C．涂层表面有浮浆或裂缝宽度大于1.0时。
1.3其他要求
钢结构防火涂层不应有误涂、漏涂，涂层应闭合，无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已提出；保护裸露钢结构及露天钢结构的防火涂层的外观应平整，颜色装饰应符合设计要求。
2 技术指标
（1）钢结构防火材料的性能、图层厚度及质量要求应符合《钢结构防火涂料通用技术条件》（4907—2002）和《钢结构防火涂料应用技术规程》（24：1990）的规定和设计要求。
（2）钢结构防火涂料生产厂家必须有防火监督部门核发的生产许可证。防火涂料应通过国家检测机构检测合格。产品必须具有国家检测机构的耐火极限检测报告和理化性能检测报告，并应附有涂料品种、名称、技术性能、制造批量、贮存期限和使用说明书。
（3）在施工前应复验防火涂料的黏结强度和抗压强度。
3 适用范围
超薄型防火涂料附着力强，干燥快，可配色，有装饰效果，不需外保护层，厚度3—5，耐火时限2—2.5小时，适用于工业民用建筑、柱等钢结构；薄涂型防火涂料附着力强，可以配色，一般不需外保护层，厚度2—7，耐火时限1.5小时，适用于工业民用建筑楼盖与屋盖钢结构；厚涂型防火涂料喷涂施工，密度小，物理强度及附着力低，需装饰面层隔护，厚度8—50，耐火时限1.5—3小时，适用于有装饰面层的民用建筑钢结构柱、梁。
4 已应用的典型工程
广州东塔、无锡国金、武汉中心、武汉机场T3航站楼、深圳平安中心、武汉国际博览中心等。
武汉国际博览中心钢梁、桁架、网架、檩条防火涂装选用薄涂型钢结构防火涂料，钢梁耐火极限2.0小时，涂层厚3.95 ；桁架、网架、檩条耐火限1.5小时，涂层厚2.92㎜，采用喷涂涂装，喷涂2遍。
5.10 钢结构住宅应用技术
1 主要技术内容
钢结构住宅建筑设计应以集成化住宅建筑为目标，应按模数协调的原则实现构配件标准化、设备产品定型化。采用钢结构作为住宅的主要承重结构体系，对于低密度住宅以采用冷弯薄壁型钢结构体系为主，墙体为墙柱加石膏板，楼盖为C型格栅加轻板；对于多层住宅以钢框架结构体系，楼板宜采用混凝土楼板，墙体为预制轻质板或轻质砌块。目前钢结构住宅的主要发展方向有可适用于多层的采用带钢板剪力墙或与普钢混合的轻钢结构；可适用于低、多层的基于方钢管混凝土组合异形柱和外肋环板节点为主的钢框架体系；可适用于高层以钢框架与混凝土筒体组合构成的混合结构或以带钢支撑的框架结构；以及适用于高层的基于方钢管混凝土组合异形柱和外肋环板节点为主的框架-支撑和框架-核心筒体系以及钢管束组合剪力墙结构体系。
轻型钢结构住宅的钢构件宜选用热轧H 型钢、高频焊接或普通焊接的H 型钢、冷轧或热轧成型的钢管、钢异形柱等。外墙体可为砂加气板、灌浆墙板或蒸压加气混凝土砌块，内墙体可选用轻钢龙骨石膏板等板材，楼板可为钢筋桁架楼承板、叠合板或现浇板。
除常见的装配化钢结构住宅结构体系之外，模块钢结构建筑开始发展。模块建筑是将传统房屋以单个房间或一定的三维建筑空间进行模块单元划分，每个单元都在工厂预制且精装修，单元运输到工地整体连接而成的一种新型建筑形式。根据结构形式的不同可分为：全模块建筑结构体系以及复合模块建筑结构体系，复合模块建筑结构体系又可分为：模块单元与传统框架结构复合体系、模块单元与板体结构复合体系、外骨架（巨型框架）模块建筑结构体系、模块单元与剪力墙或核心筒复合结构体系；模块外围护墙板可选用加气混凝土板、薄板钢骨复合轻质外墙、轻集料混凝土与岩棉板复合墙板；模块底板可采用钢筋混凝土结构底板、轻型结构底板；顶板可为双面钢板夹芯板。
2 技术指标（对量化参数进行核实）
对于低层冷弯薄壁型钢住宅体系，其总结构用钢量为22～25 m2，开间尺寸为 3.3m～4.8m；多层钢框架住宅体系，其钢结构用钢量为35～40 m2，开间尺寸以3.3m～4.5m为宜；高层钢框架混合结构或带钢支撑钢框架体系，其钢结构用钢量为50 m2左右，开间尺寸以3.3m～7.2m为宜。方钢管混凝土组合异形柱技术的钢结构住宅体系，随建筑高度变化其用钢量大概在50~602范围内；以钢管束组合剪力墙为主的高层住宅钢结构体系用钢量在50~60 /㎡左右，开间尺寸为3.3m～7.2m
