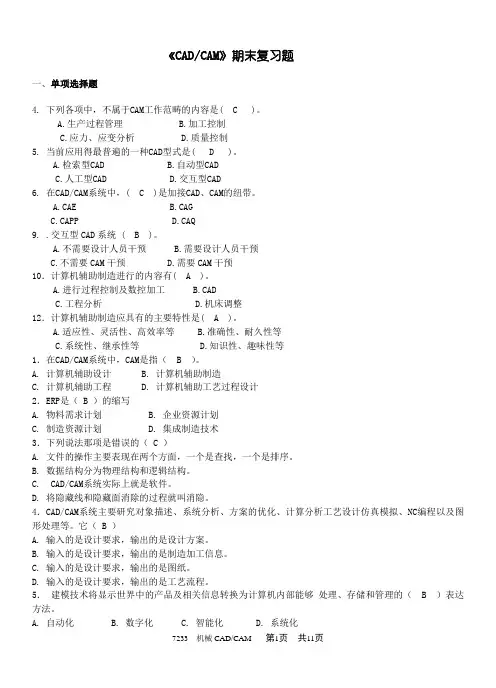

《CAD/CAM》期末复习题一、单项选择题4. 下列各项中，不属于CAM工作范畴的内容是( C )。

A.生产过程管理B.加工控制C.应力、应变分析D.质量控制5. 当前应用得最普遍的一种CAD型式是( D )。

A.检索型CADB.自动型CADC.人工型CADD.交互型CAD6. 在CAD/CAM系统中，( C )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ9. .交互型CAD系统 ( B )。

A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预10．计算机辅助制造进行的内容有( A )。

A.进行过程控制及数控加工B.CADC.工程分析D.机床调整12．计算机辅助制造应具有的主要特性是( A )。

A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等1．在CAD/CAM系统中，CAM是指（ B ）。

A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助工程D. 计算机辅助工艺过程设计2．ERP是（ B ）的缩写ArrayA. 物料需求计划B. 企业资源计划C. 制造资源计划D. 集成制造技术3．下列说法那项是错误的（ C ）A. 文件的操作主要表现在两个方面，一个是查找，一个是排序。

B. 数据结构分为物理结构和逻辑结构。

C. CAD/CAM系统实际上就是软件。

D. 将隐藏线和隐藏面消除的过程就叫消隐。

4．CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等。

它（ B ）A. 输入的是设计要求，输出的是设计方案。

B. 输入的是设计要求，输出的是制造加工信息。

C. 输入的是设计要求，输出的是图纸。

D. 输入的是设计要求，输出的是工艺流程。

5．建模技术将显示世界中的产品及相关信息转换为计算机内部能够处理、存储和管理的（ B ）表达方法。

A. 自动化B. 数字化C. 智能化D. 系统化6．CAD/CAM系统中软件分为几大类,他们是：（ B ）A. 系统软件、功能软件、应用软件B. 系统软件、支撑软件、应用软件。

三维建模发展史

三维建模发展史

三维建模发展史集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-建模技术的发展史三维建模技术是研究在计算机上进行空间形体的表示、存贮和处理的技术。

实现这项技术的软件称为三维建模工具。

本课程主要培养运用Pro/Engineer软件表示和设计空间形体的能力。

三维建模技术是利用计算机系统描述物体形状的技术。

如何利用一组数据表示形体，如何控制与处理这些数据，是几何造型中的关键技术。

三维建模技术的研究和发展在CAD技术发展初期，CAD仅限于计算机辅助绘图，随着三维建模技术的发展，CAD技术才从二维平面绘图发展到三维产品建模，随之产生了三维线框模型、曲面模型和实体造型技术。

而如今参数化及变量化设计思想和特征模型则代表了当今CAD技术的发展方向。

三维建模技术是伴随CAD技术的发展而发展的！三维建模技术的发展史1 线框模型（Wire Frame Model) : 20世纪60年代末开始研究用线框和多边形构造三维实体，这样地模型被称为线框模型。

三维物体是由它的全部顶点及边的集合来描述，线框由此得名，线框模型就像人类的骨骼。

优点：有了物体的三维数据，可以产生任意视图，视图间能保持正确的投影关系，这为生产工程图带来了方便。

此外还能生成透视图和轴侧图，这在二维系统中是做不到的；构造模型的数据结构简单，节约计算机资源；学习简单，是人工绘图的自然延伸。

缺点：因为所以棱线全部显示，物体的真实感可出现二义解释；缺少曲线棱廓，若要表现圆柱、球体等曲面比较困难；由于数据结构中缺少边与面、面与面之间的关系的信息，因此不能构成实体，无法识别面与体，不能区别体内与体外，不能进行剖切，不能进行两个面求交，不能自动划分有限元网络等等。

2曲面模型（Surface Model)曲面模型是在线框模型的数据结构基础上，增加可形成立体面的各相关数据后构成的。

曲面模型的特点与线框模型相比，曲面模型多了一个面表，记录了边与面之间的拓扑关系。

三维参数化造型及设计资料讲解

三维参数化造型及设计资料讲解

用如右图所 示的拓扑
闭合环（Loop）
（topology） 结构。
边（Edge）
顶点（Vertex）
表面（Surface）
曲线（Curve） 点（Point）
根据模型的数据结构所包含的拓扑元素的不 同，可以将三维模型分为线框模型、表面模 型和实体模型。
（1）线框模型
线框模型中一个物体的描述是通过顶点和 与之相连的边来产生的。
可以认为，参数化技术的应用主导了CAD发 展史上的第三次技术革命。
4、第四次CAD技术革命
——更上层楼的变量化技术
SDRC的开发人员发现了参数化技术尚有许 多不足之处。
首先，全尺寸约束这一硬性规定就干扰和制 约着设计者创造力及想象力的发挥。
全尺寸约束：即设计者在设计初期及全过程中， 必须通过尺寸约束来控制形状，通过尺寸的改变 来驱动形状的改变。当零件形状过于复杂时，改 变尺寸达到所需要的形状很不直观；
实体模型在数据结构中增加了体的概念， 与其计算机内部描述（数据结构）相对应， 可分成边界表示法（B-Rep）和构造实体 几何法（CSG）。
实体模型可以在计算机内部对几何物体进 行唯一的、无冲突的和完整的描述。
实体模型可以通过接口为其他应用提供关 于物体完整的计算机内部描述，因此计算 机辅助设计过程可以完全自动化。从数据 的通用性来看，通过程序应用，整个产品 生产过程都可以得到辅助。
3、第三次CAD技术革命
——一鸣惊人的参数化技术
如果说在此之前的造型技术属于无约束自由 造型的话，进入80年代中期，出现了比无约 束自由造型更好的算法──参数化实体造型 方法。它主要的特点是：基于特征、全尺寸 约束、全数据相关、尺寸驱动设计修改。
参数技术公司(Parametric Technology Corp.)， 研制了命名为Pro/E的参数化软件。由于第 一次实现了尺寸驱动零件设计修改，使人们 看到了它今后将给设计者带来的方便性。

三维参数化设计探究——参数化方法论

三维参数化设计探究——参数化方法论

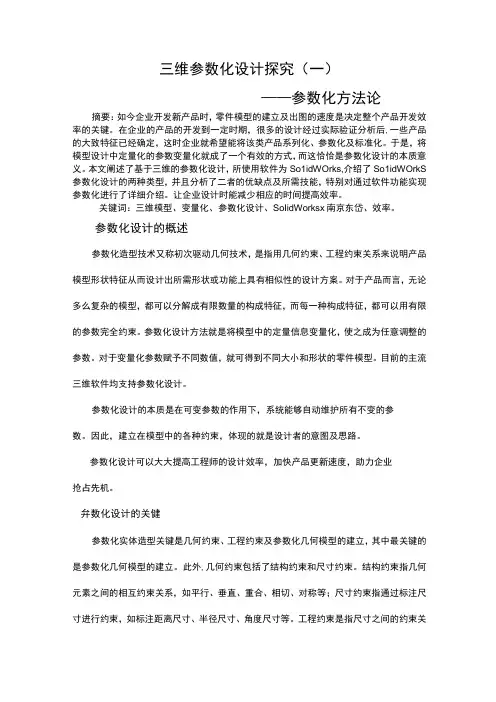

三维参数化设计探究（一）——参数化方法论摘要：如今企业开发新产品时，零件模型的建立及出图的速度是决定整个产品开发效率的关键。

在企业的产品的开发到一定时期，很多的设计经过实际验证分析后,一些产品的大致特征已经确定，这时企业就希望能将该类产品系列化、参数化及标准化。

于是，将模型设计中定量化的参数变量化就成了一个有效的方式，而这恰恰是参数化设计的本质意义。

本文阐述了基于三维的参数化设计，所使用软件为So1idWOrks,介绍了So1idWOrkS 参数化设计的两种类型，并且分析了二者的优缺点及所需技能，特别对通过软件功能实现参数化进行了详细介绍。

让企业设计时能减少相应的时间提高效率。

关键词：三维模型、变量化、参数化设计、SoIidWorksx南京东岱、效率。

参数化设计的概述参数化造型技术又称初次驱动几何技术，是指用几何约束、工程约束关系来说明产品模型形状特征从而设计出所需形状或功能上具有相似性的设计方案。

对于产品而言，无论多么复杂的模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束。

参数化设计方法就是将模型中的定量信息变量化，使之成为任意调整的参数。

对于变量化参数赋予不同数值，就可得到不同大小和形状的零件模型。

目前的主流三维软件均支持参数化设计。

参数化设计的本质是在可变参数的作用下，系统能够自动维护所有不变的参数。

因此，建立在模型中的各种约束，体现的就是设计者的意图及思路。

参数化设计可以大大提高工程师的设计效率，加快产品更新速度，助力企业抢占先机。

弁数化设计的关健参数化实体造型关键是几何约束、工程约束及参数化几何模型的建立，其中最关键的是参数化几何模型的建立。

此外,几何约束包括了结构约束和尺寸约束。

结构约束指几何元素之间的相互约束关系，如平行、垂直、重合、相切、对称等；尺寸约束指通过标注尺寸进行约束，如标注距离尺寸、半径尺寸、角度尺寸等。

工程约束是指尺寸之间的约束关系，通过定义尺寸变量及它们之间在数值上和逻辑上的关系来表示。

solidworks参数化三维实体造型-工程

solidworks参数化三维实体造型-工程

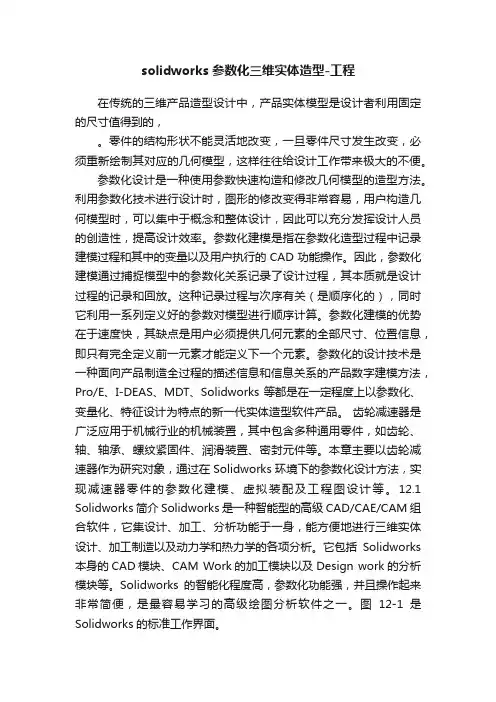

solidworks参数化三维实体造型-工程在传统的三维产品造型设计中，产品实体模型是设计者利用固定的尺寸值得到的，。

零件的结构形状不能灵活地改变，一旦零件尺寸发生改变，必须重新绘制其对应的几何模型，这样往往给设计工作带来极大的不便。

参数化设计是一种使用参数快速构造和修改几何模型的造型方法。

利用参数化技术进行设计时，图形的修改变得非常容易，用户构造几何模型时，可以集中于概念和整体设计，因此可以充分发挥设计人员的创造性，提高设计效率。

参数化建模是指在参数化造型过程中记录建模过程和其中的变量以及用户执行的CAD功能操作。

因此，参数化建模通过捕捉模型中的参数化关系记录了设计过程，其本质就是设计过程的记录和回放。

这种记录过程与次序有关（是顺序化的），同时它利用一系列定义好的参数对模型进行顺序计算。

参数化建模的优势在于速度快，其缺点是用户必须提供几何元素的全部尺寸、位置信息，即只有完全定义前一元素才能定义下一个元素。

参数化的设计技术是一种面向产品制造全过程的描述信息和信息关系的产品数字建模方法，Pro/E、I-DEAS、MDT、Solidworks等都是在一定程度上以参数化、变量化、特征设计为特点的新一代实体造型软件产品。

齿轮减速器是广泛应用于机械行业的机械装置，其中包含多种通用零件，如齿轮、轴、轴承、螺纹紧固件、润滑装置、密封元件等。

本章主要以齿轮减速器作为研究对象，通过在Solidworks环境下的参数化设计方法，实现减速器零件的参数化建模、虚拟装配及工程图设计等。

12.1 Solidworks简介Solidworks是一种智能型的高级CAD/CAE/CAM组合软件，它集设计、加工、分析功能于一身，能方便地进行三维实体设计、加工制造以及动力学和热力学的各项分析。

它包括Solidworks 本身的CAD模块、CAM Work的加工模块以及Design work的分析模块等。

Solidworks的智能化程度高，参数化功能强，并且操作起来非常简便，是最容易学习的高级绘图分析软件之一。

三维参数化造型及设计ppt课件

三维参数化造型及设计ppt课件
由于适应性设计和参数化设计的比例很高， 所以使设计方法及设计手段科学化、系统化、 现代化，实现CAD是非常必要的。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
二、关于现代设计方法
设计的思想和方法一方面不断地影响着 人类的生活与生产，推动社会进步，另 一方面又受社会发展的反作用，不断变 化和更新。
为了反映设计思想和方法随社会发展的 变化，人们通常用“传统设计”和“现 代设计”这两个术语。
CAD/CAE的应用
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
设计方法的发展 如创新设计、虚拟设计、机电产品造 型设计、可靠性设计、优化设计、人 机工程学设计、绿色设计、稳健设计、 并行设计、模糊设计、智能设计和反 求设计等等。
拟定制造使用说明
施工设计阶段
后续的工作
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
（2）深入研究各个阶段的主要任务，可将 设计划分为： (a)功能设计 确定产品功能和结构之间的 对应关系。 (b)布局设计 完成技术实体部分(零部件) 的排列组合。 (c)参数设计 定义零部件的几何形状及尺 寸参数。 (d)公差设计 制定形状、位置及尺寸精度。 可见，设计任务不同，设计变量亦不同。
了解创造思维内在的特点，在创造过程中 主动加以运用，是促进创造思维的重要内 部因素。在技术性的创新设计中，常用的 有如下几种思维形式：
（a）分析与综合思维 分析与综合是一个 逻辑性很强的思维过程。 • 面对所提出的创造对象、任务或设想， 首先需要进行分析。 • 综合是分析的反向过程，在求得各子问 题的解之后，必须通过建立联结，构成 总体，实现最终需要的总体功能。 • 分析与综合是最基本的创新思维过程， 由它们构成一个创造过程的思维框架。

三维参数化造型及设计

三维参数化造型及设计
行装配体的设计， 零件间的装配关系和尺寸关系得到基本确认， 可以将零件设计任务进行划分，分配给多个 设计人员同时进行设计，有助于提高设计的 效率。但在实际应用中，自顶向下设计由于 在设计初期零件的基本空间尺寸结构还没有 确定，很难预知零件之间的相互关系，因此 说单纯的自顶向下设计方式就如同搭建一个 空中楼阁，缺乏基础。 在实际设计中，自顶向下设计方式的优势体 现在解决具有复杂运动方式和空间结构的产 品设计上，通过在装配环境中定义与调整相 关零件的尺寸和几何形状，可以有效地保证 产品的运动要求。

2、特征关系的类别和影响 在特征之间有如下几种关系：几何与 尺寸关系、拓扑关系和时序关系。 特征之间的几何和尺寸关系主要在特 征草图中设定，几何关系包括特征草 图实体之间的相切、等距等几何关联 方式。尺寸关系设定特征的是几何实体在空间中的相互位 置关系。例如孔对于实体模型的贯穿关系， 面之间的相切或者等距关系等。对于特征而 言，拓扑关系主要体现在特征定义的终止条 件中，如完全贯穿、到离指定面指定的距离 等终止条件方式决定了特征之间的拓扑关系。 这种拓扑关系不会因为和原则

1、零件设计的地位和基本任务 零件设计是产品设计的基本组成部分，就企 业而言，零件设计的功能包括如下几个方面： ① 结构设计：将产品决策阶段的产品功能 实现方案转换为具体的结构实现。确定产品 各部分的几何形状和精确尺寸。 ② 工程属性定义：按照产品的运动要求、 材料的力学属性等指定产品的工程属性，如 运动配合与静态配合的公差，零件4、特征技术应用的关键 设计的控制是产品设计中的关键问题，三维 设计不仅在效率和造型方法方面改变了传统 手工设计的基本方法，更为主要的是三维产 品设计由于应用特征技术、数据一致性和设 计信息的全局化应用等特点，导致其控制的 重要性远远大于造型本身。打个形象的比方， 在传统的手工设计阶段，我们采用的是效率 低下的图板，虽然速度缓慢但是安全，设计 图纸中的错误可一些基本规则 在特征造型中，由于层次性和建模时序的交 织，不同的建模方式不仅在速度上有所差异， 更会影响到后续的模型维护与修改等方面。 特征建模中需要遵循的几种基本的原则： ①合理规划关系出现的层次，定义关系所处 的层次需注意：比较固定的关系封装在较低 层次，需要经常调整的关系放在较高层次。 ②先建立构成零件基本形态的主要特征和较 大尺度的特征，然后再添加辅助的圆角、倒 角等辅助特征。 ③先确立特征的几何形状，然后再确定特征 尺寸，在必要的情况下需要进行系列化， 这是满足市场需求多样性的有效方式。针 对产品设计的结构形式和尺寸进行系列化 调整，从而形成产品族。 （5）最终的设计成果需要进入产品数据 管理系统，进行保存，作为今后设计的参 照。 分析设计的基本步骤，可以看出零件设计的 结果要满足易于调整和系列化的需要，因此 在设计中需要采用特定的技术，这就与子特征，父子关系 如果一个特征的建立参照了其他特征的元素， 则被参照特征成为该特征的父特征，而该特征 称为父特征的子特征。父特征与子特征之间形 成父子关系，在SolidWorks的帮助文件中这样 解释父子关系： ♂当某些特征生成于其他特征之上时，则以前 生成特征的存在决定了它们的存在。此新的特 征称为子特征。例如，一个实体上有一个孔， 孔便是这个实体的子特征。 ♂父特征是其他特征所依赖的现有特征。例如， 凸台是其边线圆角特征的父特征。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第十二章参数化三维实体造型系统
在传统的三维产品造型设计中，产品实体模型是设计者利用固定的尺寸值得到的。

零件的结构形状不能灵活地改变，一旦零件尺寸发生改变，必须重新绘制其对应的几何模型，这样往往给设计工作带来极大的不便。

参数化设计是一种使用参数快速构造和修改几何模型的造型方法。

利用参数化技术进行设计时，图形的修改变得非常容易，用户构造几何模型时，可以集中于概念和整体设计，因此可以充分发挥设计人员的创造性，提高设计效率。

参数化建模是指在参数化造型过程中记录建模过程和其中的变量以及用户执行的CAD 功能操作。

因此，参数化建模通过捕捉模型中的参数化关系记录了设计过程，其本质就是设计过程的记录和回放。

这种记录过程与次序有关（是顺序化的），同时它利用一系列定义好的参数对模型进行顺序计算。

参数化建模的优势在于速度快，其缺点是用户必须提供几何元素的全部尺寸、位置信息，即只有完全定义前一元素才能定义下一个元素。

参数化的设计技术是一种面向产品制造全过程的描述信息和信息关系的产品数字建模方法，Pro/E、I-DEAS、MDT、Solidworks等都是在一定程度上以参数化、变量化、特征设计为特点的新一代实体造型软件产品。

齿轮减速器是广泛应用于机械行业的机械装置，其中包含多种通用零件，如齿轮、轴、轴承、螺纹紧固件、润滑装置、密封元件等。

本章主要以齿轮减速器作为研究对象，通过在Solidworks环境下的参数化设计方法，实现减速器零件的参数化建模、虚拟装配及工程图设计等。

12.1 Solidworks简介
Solidworks是一种智能型的高级CAD/CAE/CAM组合软件，它集设计、加工、分析功能于一身，能方便地进行三维实体设计、加工制造以及动力学和热力学的各项分析。

它包括Solidworks本身的CAD模块、CAM Work的加工模块以及Design work的分析模块等。

Solidworks的智能化程度高，参数化功能强，并且操作起来非常简便，是最容易学习的高级绘图分析软件之一。

图12-1是Solidworks的标准工作界面。

工具栏
下拉菜单
特征管理
器设计树
图12-1 Solidworks的标准工作界面
下面主要针对减速器三维零件的生成描述Solidworks的建模过程。

12.1.1拉伸（凸出或切除）实体特征
（1）建立新文件
单击“新建”图标，系统即显示如图12-2所示的对话框。

该对话框中有三个选项，分别为用户提供新建零件、装配体及工程图等文件。

单击“零件”图标，并单击“确定”按钮完成设置，系统即建立新零件文件。

图12-2 新建文件对话框
（1）打开草图模式绘制草图
在特征管理器设计树中选择“前视基准面”，单击“草图绘制”图标，进入草图绘制模式。

单击草图工具栏中的“圆”工具，以草图原点为圆心绘制一个圆。

当鼠标靠近坐标原点时会自动捕捉到草图原点。

圆的半径可以先画任意大小，然后单击“智能尺寸”图标，标注该圆直径，并将该圆直径改为34mm，如图12-3所示。

单击完成圆的草图绘制，最后单击“退出草图”结束草图1的绘制。

图12-3 圆的绘制
（2）创建拉伸实体特征
用鼠标选择草图1，单击特征工具栏中的“特征”，进入特征建模模式，单击“拉
伸凸台/基体”工具，设置拉伸深度为7mm，单击“确定”，如图12-4所示，完成拉伸实体特征。

图12-4 圆的拉伸特征
（3）创建孔特征
单击“拉伸切除”工具，系统提示需选择一平面作为孔特征的草图基准面，根据实体特点遂选择圆柱的前端面作为草图基准面。

以坐标原点为圆心利用“圆”工具、“智能尺寸”工具，绘制一直径为14mm的圆，单击“退出草图”结束草图2的绘制。

在
“拉伸——切除属性”对话框中设置拉伸切除深度为7mm，单击“确定”完成孔特征，如图12-5所示。

图12-5 圆的拉伸切除特征
（4）倒角特征
单击“倒角”工具后，先选择边线1（前面孔的边线）进行倒角，单击“角度距离”
模式，输入距离等于1.5，角度等于45度，单击“确定”完成孔的内倒角。

同理重复上述操作，完成圆柱的外倒角c0.5，如图12-6所示。

图12-6 圆的倒角特征
（5）创建均布孔特征
单击“拉伸切除”工具，选择圆柱的前端面作为草图基准面。

在孔上方画一直径为
4mm的圆，并利用“智能尺寸”确定圆心到圆盘轴线的距离为12mm，单击退出草图模式。

设置拉伸切除深度为7mm，完成小孔特征，如图12-7所示。

图12-7 挖切小孔
重复上述操作，单击“拉伸切除”工具，选择圆柱的前端面作为草图基准面。

画一直径
为6mm的与小孔同心的圆。

设置拉伸切除深度为3mm，完成阶梯孔特征，如图12-8所示。

图12-8 阶梯孔特征
（6）创建圆周阵列特征
单击“圆周阵列”工具，设置总角度为360度、实列数为3、等间距，选择要阵列的特征为“切除拉伸2”和“切除拉伸3”，如图12-9所示。

单击视图工具栏，在下拉菜单中单击“临时轴”，使圆柱轴线显示出来，选择圆柱轴线为阵列基准轴，单击“确定”完成圆周阵列特征。

单击“保存”取文件名为“小圆盖”。

图12-9 圆周阵列
12.1.2 旋转实体与旋转切除特征
对于一些具有明显回转中心的形体，例如花瓶、茶壶、烛台以及机械零件中的轴、盘、端盖等回转实体，还可以采用旋转实体模式来生成。

尤其是一些形状复杂的回转体，采用旋转实体模式可以快速建模，下面以减速箱从动轴为例，说明旋转实体与旋转切除特征的建立。

1. 旋转实体特征。
