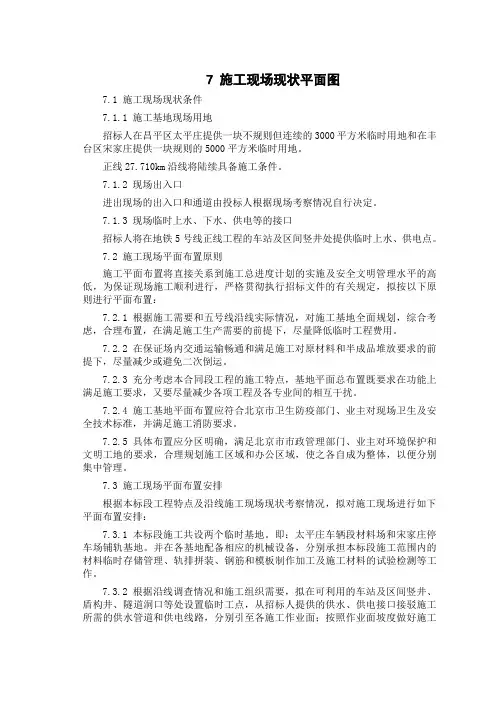

7 施工现场现状平面图7.1 施工现场现状条件7.1.1 施工基地现场用地招标人在昌平区太平庄提供一块不规则但连续的3000平方米临时用地和在丰台区宋家庄提供一块规则的5000平方米临时用地。

正线27.710km沿线将陆续具备施工条件。

7.1.2 现场出入口进出现场的出入口和通道由投标人根据现场考察情况自行决定。

7.1.3 现场临时上水、下水、供电等的接口招标人将在地铁5号线正线工程的车站及区间竖井处提供临时上水、供电点。

7.2 施工现场平面布置原则施工平面布置将直接关系到施工总进度计划的实施及安全文明管理水平的高低，为保证现场施工顺利进行，严格贯彻执行招标文件的有关规定，拟按以下原则进行平面布置：7.2.1 根据施工需要和五号线沿线实际情况，对施工基地全面规划，综合考虑，合理布置，在满足施工生产需要的前提下，尽量降低临时工程费用。

7.2.2 在保证场内交通运输畅通和满足施工对原材料和半成品堆放要求的前提下，尽量减少或避免二次倒运。

7.2.3 充分考虑本合同段工程的施工特点，基地平面总布置既要求在功能上满足施工要求，又要尽量减少各项工程及各专业间的相互干扰。

7.2.4 施工基地平面布置应符合北京市卫生防疫部门、业主对现场卫生及安全技术标准，并满足施工消防要求。

7.2.5 具体布置应分区明确，满足北京市市政管理部门、业主对环境保护和文明工地的要求，合理规划施工区域和办公区域，使之各自成为整体，以便分别集中管理。

7.3 施工现场平面布置安排根据本标段工程特点及沿线施工现场现状考察情况，拟对施工现场进行如下平面布置安排：7.3.1 本标段施工共设两个临时基地。

即：太平庄车辆段材料场和宋家庄停车场铺轨基地。

并在各基地配备相应的机械设备，分别承担本标段施工范围内的材料临时存储管理、轨排拼装、钢筋和模板制作加工及施工材料的试验检测等工作。

7.3.2 根据沿线调查情况和施工组织需要，拟在可利用的车站及区间竖井、盾构井、隧道洞口等处设置临时工点，从招标人提供的供水、供电接口接驳施工所需的供水管道和供电线路，分别引至各施工作业面；按照作业面坡度做好施工面的排水疏导工作，配备抽水泵等设施及时抽排积水。

施工现场平面布置图及临时设施方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】施工现场平面布置图及临时设施方案根据《施工总平面图》规划生产和办公临时用地，办公区、生活区在现场附近搭设。

1、施工区平面布置泵站、附属用房基础结构施工阶段的平面布置大型材料设备包括钢筋、模板、混凝土、钢管、土方等，主要通过汽车吊车和混凝土泵车完成。

本工程钢筋采用现场加工，钢筋加工场地详见《施工总平面图》。

泵站、附属用房主体结构施工阶断的平面布置大型材料设备包括钢筋、模板、混凝土等，主要通过汽车吊车和混凝土泵车完成，位置见《施工总平面图》。

装饰装修施工阶段的平面布置装修阶段垂直运输主要是装修材料的运输。

本工程装修材料的运输用汽车吊车。

装修阶段在原钢筋堆放场设置装修材料堆放场区。

尽量减少二次搬运，同基础施工阶段砂石、砌体堆放场区利用主体施工阶段辅助生产设施区。

本工程砂浆采用现场搅拌，现场布置相应数量的砂浆搅拌机。

2、现场办公、生活区设施布置现场搭设，详见《施工总平面图》。

3、现场道路布置详见《施工总平面图》。

4、施工现场临时设施情况：详见附表。

5、施工临时用水设计经计算并根据设计规范，结合现场实际情况，施工用水、临时消防给水采用统一供水管道，给水管道采用DN75焊接钢管。

给水干管由已有市政管道引出，位置见《施工总平面图》。

临建区布置消火栓，间距50M。

消火栓采用DN65，枪口φ19，长25M麻质水龙带。

管道材料及连接方式：全部管道采用焊接钢管焊接，局部需经常拆卸的管件采用丝接或法兰连接。

排水系统沿临建区四周设置300×300MM（B×H）排水明沟，将水流汇集至附近积水坑内，积水坑规划30M3，再由集水坑通过离心泵抽到附近道路雨水管到内。

临时用水系统的维护与管理6、施工临时用电设计经计算由现场总电源引出的干线可以满足施工需要。

本工程现场结构施工阶段临时用电，配置若干个二级配电箱，其中部分供应加工区使用，其他二级配电箱分出若干三级配电箱，供应各用电设备用电。

施工现场平面布置图一、施工总平面布置图按照《建筑施工安全检查标准》及海南省的具体要求，结合本工程实际施工现场，对施工现场进行合理布置。

二、施工现场平面布置原则为了保证总工期及工程质量的要求，我项目部本着充分利用现有场地,合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则。

1.1项目部、施工队布置应距施工现场较近，便于指挥现场施工,便于施工管理。

1.2项目部的交通、通讯条件要优选，方便与当地供电局、政府机关等相关部门的联系。

1.3临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次倒运，并避免现场临时设施频繁搬迁而影响工程进展。

三、施工现场消防总体布置3.1消防布置(1)施工现场修砌消防水池，消防水接入消防水池，消防主干管直径为75mπio现场设四个消火栓，分别设于北侧两个和南侧两个。

(2)现场项目经理部办公区、宿舍区、库房区、卫生间边及大门口各须设一消防器材架。

3.2消防措施(1)严格执行上级有关消防的规章制度。

现场用的消防水管、消火栓、消防器材要配备齐全，消火栓3m范围内不得堆放任何材料和杂物，并设醒目标志，保证消防通道畅通。

(2)贯彻“预防为主、防消结合”的消防方针，结合施工中的实际情况，加强领导，组织落实，建立逐级放火责任制。

编制好消防方案，确保施工安全。

(3)场区内地面设置消火栓四个，管径中75。

(4)建立健全消防组织，要配备足够的消防器材。

要有明显的防火标志，做到布局合理，经常维护、保养，保证消防器材灵敏有效。

(5)楼内临时消防，要配备配套消防器材；重点放火部位不少于四瓶。

(6)施工现场建立用火制度，严格执行用火申请制度。

电气焊工需有动火时，应领取用火证后才能生火。

动火前要清除附近易燃物,配备看火人员和灭火用具。

用火证当日有效。

动火地点变换，要重新办理用火证手续。

(7)施工员在安排生产时，要坚持放火安全交底制度，特别是电气焊、防火等易燃作业时，要有具体防火要求。
