工程光学实验讲义华南师范大学信息光电子科技学院前言工程光学实验室是光学专业的专业基础实验室。
计划于2012年建成并投入使用,每次可容纳40人进行实验。
对应的实验课程由应用光学实验和物理光学实验两部分组成,是其相应两门理论课程的配套实验室,学生通过实验可获得较完整的光学知识、光学基本理论、基本技能,以进一步学习光信息技术、现代光电子技术的各门课程打下基础。
本实验室主要完成《工程光学》课程的实验环节。
目前,工程光学实验室初步建设完成2个应用光学实验,3个物理光学实验。
应用光学实验包括薄透镜焦距的测量、显微镜和望远镜的特性研究2个实验;物理光学实验包括等厚干涉、多光束等倾干涉(法布里-珀罗干涉仪)、偏振3个基本实验。
带*号的内容为选作实验环节。
2011-12光学实验守则1.请准时进入实验室,保持室内卫生,与实验无关的位物品不准带入实验室。
2.要认真预习实验内容,按老师的要求做好实验预习报告,无预习者不得做实验。
实验后按要求、按时完成实验报告。
3.实验时首先检查所用仪器设备是否齐全完好,了解仪器正确使用方法。
不了解仪器的结构和操作方法时不得动用仪器设备。
4.接通电源时,应注意电源电压,要正确选用仪器所需的相应变压器。
防止损坏仪器及触电的危险。
5.避免直视激光等强光源,眼睛尽量不要停留在与光源平高的位置,以免带来不必要的伤害;6.绝对禁止用手指和不洁物品触摸或擦拭光学零件表面。
7.不得随意动用与本次实验无关的仪器,损坏仪器者要按学校规定赔偿。
8.实验完毕,请整理好仪器设备及室内卫生,经老师检查后方能离开实验室。
实验预习要求1.实验内容:实验目的和老师提出的要求。
2.实验仪器:所使用的仪器和光学物镜。
3.实验原理:实验光路图及公式。
4.实验方法和步骤。
5.实验结果分析。
6.思考题回答。
7.对本实验提出改进意见。
实验报告内容(上交)班级:学号:姓名:1.实际实验光路和步骤简述。
2. 实验数据记录.3.实验结果分析以及结论。
实验一光学实验主要仪器、光路调整与技巧1.引言不论光学系统如何复杂,精密,它们都是由一些通用性很强的光学元器件组成的,因此,掌握一些常用的光学元器件的结构,光学性能、特点和使用方法,对于安排实验光路系统时,正确的选择和使用光学元器件具有重要的作用。
2.实验目的1)掌握光学专业基本元件的功能;2)掌握基本光路调试技术,主要包括共轴调节和调平行光。
3.实验原理光学实验仪器概述:光学实验仪器主要包括:光源,光学元件,接收器等。
常用光源光源是光学实验中不可缺少的组成部分,对于不同的观测目的,常需选用合适的光源,如在干涉测量技术中一般应使用单色光源,而在白光干涉时又需用能谱连续的光源(白炽灯);在一些实验中,对光源尺寸大小还有点、线、面等方面的要求。
光学实验中常用的光源可分为以下几类:1)热辐射光源热辐射光源是利用电能将钨丝加热,使它在真空或惰性气体中达到发光的光源。
白炽灯属于热辐射光源,它的发光光谱是连续的,分布在红外光、可见光到紫外光范围内,其中红外成分居多,紫外成分很少,光谱成分和光强与钨丝温度有关。
热辐射光源包括以下几种:普通灯泡,汽车灯泡,卤钨灯。
2)热电极弧光放电型光源这类光源的电路基本上与普通荧光灯相同,必须通过镇流器接入220V点源,它是使电流通过气体而发光的光源。
实验中最常用的单色光源主要包括以下两种:纳光灯(主要谱线:、),汞灯(主要谱线:、、、、、、、)3)激光光源v1.0 可编辑可修改激光(Light Amplification by Stimulated Emission of Radiation,缩写: LASER),是指通过辐射的受激辐射而实现光放大,即受激辐射的光放大。
激光器作为一种新型光源,与普通光源有显著的差别。
它是利用受激辐射的原理和激光腔的滤波效应,使所发光束具有一系列新的特点。
①激光器发出的光束有极强的方向性,即光束的发散角很小;②激光的单色性好,或者说相干性好,其相干长度可以达十米甚至数百米;③激光器的输出功率密度大,即能量高度集中。
工程光学实验报告工程光学实验报告引言光学作为一门重要的工程学科,对于现代科技的发展起到了至关重要的作用。
工程光学实验是光学学习过程中不可或缺的一部分,通过实验我们可以更加深入地了解光学原理及其应用。
本文将以工程光学实验为主题,结合实验过程和结果,探讨光学原理的应用及其在工程领域中的重要性。
实验一:光的折射与反射在实验一中,我们通过使用光的折射与反射现象来研究光的传播规律。
首先,我们使用一束激光照射到一个玻璃板上,观察光线在玻璃板上的折射现象。
通过改变入射角度和玻璃板的折射率,我们可以得到不同的折射角度,并进一步分析光的折射定律。
接下来,我们将光线照射到一个平面镜上,观察光线的反射现象。
通过改变入射角度和镜面的倾斜角度,我们可以得到不同的反射角度,并进一步分析光的反射定律。
实验二:光的干涉与衍射在实验二中,我们研究了光的干涉与衍射现象。
首先,我们使用一束激光照射到一块干涉滤光片上,观察到干涉条纹的形成。
通过改变光源的波长和干涉滤光片的厚度,我们可以得到不同的干涉条纹,进一步分析光的干涉定律。
接下来,我们将光线通过一个狭缝,观察到光的衍射现象。
通过改变狭缝的宽度和光源的波长,我们可以得到不同的衍射图样,并进一步分析光的衍射定律。
实验三:光的偏振与吸收在实验三中,我们研究了光的偏振与吸收现象。
首先,我们使用一束偏振光照射到一块偏振片上,观察到光线的偏振现象。
通过旋转偏振片的方向和改变光源的偏振状态,我们可以得到不同的偏振效果,并进一步分析光的偏振定律。
接下来,我们将光线照射到一个吸光物质上,观察到光的吸收现象。
通过改变吸光物质的浓度和光源的强度,我们可以得到不同的吸光效果,并进一步分析光的吸收定律。
实验四:光的散射与散焦在实验四中,我们研究了光的散射与散焦现象。
首先,我们使用一束激光照射到一个散射介质中,观察到光线的散射现象。
通过改变散射介质的浓度和光源的强度,我们可以得到不同的散射效果,并进一步分析光的散射定律。
实验一光学实验主要仪器、光路调整与技巧1.引言不论光学系统如何复杂, 精密, 它们都是由一些通用性很强的光学元器件组成的, 因此, 掌握一些常见的光学元器件的结构, 光学性能、特点和使用方法, 对于安排实验光路系统时, 正确的选择和使用光学元器件具有重要的作用。
2.实验目的1)掌握光学专业基本元件的功能;2)掌握基本光路调试技术, 主要包括共轴调节和调平行光。
3.实验原理3.1光学实验仪器概述:光学实验仪器主要包括: 光源, 光学元件, 接收器等。
3.1.1常见光源光源是光学实验中不可缺少的组成部分, 对于不同的观测目的, 常需选用合适的光源, 如在干涉测量技术中一般应使用单色光源, 而在白光干涉时又需用能谱连续的光源( 白炽灯) ; 在一些实验中, 对光源尺寸大小还有点、线、面等方面的要求。
光学实验中常见的光源可分为以下几类:1)热辐射光源热辐射光源是利用电能将钨丝加热, 使它在真空或惰性气体中达到发光的光源。
白炽灯属于热辐射光源, 它的发光光谱是连续的,分布在红外光、可见光到紫外光范围内, 其中红外成分居多, 紫外成分很少, 光谱成分和光强与钨丝温度有关。
热辐射光源包括以下几种: 普通灯泡, 汽车灯泡, 卤钨灯。
2) 热电极弧光放电型光源这类光源的电路基本上与普通荧光灯相同, 必须经过镇流器接入220V点源, 它是使电流经过气体而发光的光源。
实验中最常见的单色光源主要包括以下两种: 纳光灯( 主要谱线: 589.3nm、589.6nm) , 汞灯( 主要谱线: 623.4nm、579.0nm、577.0nm、546.1nm、491.6nm、435.8nm、407.9nm、404.7nm)3) 激光光源激光( Light Amplification by Stimulated Emission of Radiation, 缩写: LASER), 是指经过辐射的受激辐射而实现光放大, 即受激辐射的光放大。

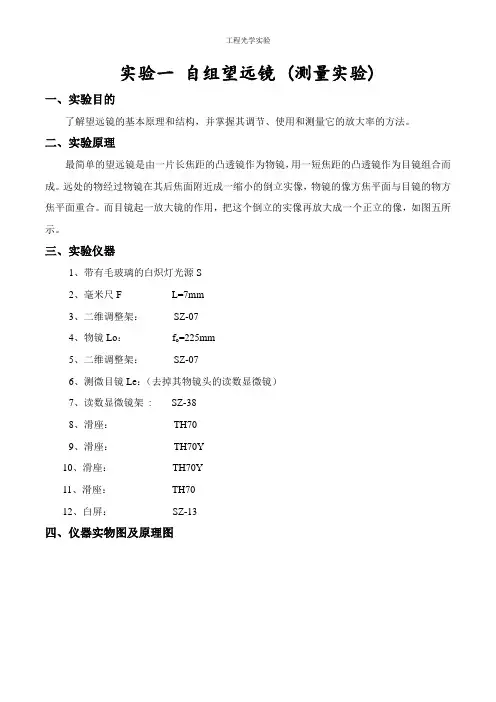

实验一自组望远镜(测量实验)一、实验目的了解望远镜的基本原理和结构,并掌握其调节、使用和测量它的放大率的方法。
二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜,用一短焦距的凸透镜作为目镜组合而成。
远处的物经过物镜在其后焦面附近成一缩小的倒立实像,物镜的像方焦平面与目镜的物方焦平面重合。
而目镜起一放大镜的作用,把这个倒立的实像再放大成一个正立的像,如图五所示。
三、实验仪器1、带有毛玻璃的白炽灯光源S2、毫米尺F L=7mm3、二维调整架:SZ-074、物镜Lo:f o=225mm5、二维调整架:SZ-076、测微目镜Le:(去掉其物镜头的读数显微镜)7、读数显微镜架: SZ-388、滑座:TH709、滑座:TH70Y10、滑座:TH70Y11、滑座:TH7012、白屏:SZ-13四、仪器实物图及原理图图四五、实验步骤1、把全部器件按图四的顺序摆放在导轨上,毫米尺竖直放置,靠拢后目测调至共轴,把标尺放在毫米尺一侧。
2、把F和Le的间距调至最大,沿导轨前后移动Lo,使一只眼睛通过Le看到清晰的完整毫米尺上的刻线。
3、再用另一只眼睛看标尺,读出测微目镜看到的像在标尺上的尺寸。
六、数据处理毫米尺尺寸AB;像在标尺上的尺寸A"B"望远镜放大倍率M= A"B"/AB七、实验结果:1、数据:毫米尺尺寸AB=2mm;像在标尺上的尺寸A''B''=101cm所以,望远镜放大倍率M=A''B''/AB=10/2=5倍2、观察到的现象:八、遇到的问题及心得体会:1、开始实验时,由于各个仪器的间距摆放不合理,导致得不到想要的实验结果,最后看了实验册,重新摆放仪器;2、移动透镜的速度过快,使得我们看不到实验现象,也就没法组成望远镜,最后经过老师的指导,我们缓慢移动透镜;3、由于不知道会看到什么样的实验现象,以至于我们看到了微小的现象,以为不是我们想要的实验结果,再次导致没有做出来;4、最终在老师的一再指导下,我们终于自组成功望远镜,且通过观察我们得到规律:凸透镜成像规律:物距大于二倍焦距时成缩小实像。
工程光学基础教程第一章工程光学是一门研究光学现象和光学器件在工程领域中应用的学科。
它涵盖了光学基础知识、光学器件和系统设计、光学测量和测试、光学传感和图像处理等方面的内容。
本文将以工程光学基础教程的第一章为主题,讨论工程光学的基本概念和原理。
第一章介绍了光的物理性质和光的波动理论。
光是一种电磁波,具有波动性和粒子性的特点。
光波动的基本特性包括波长、频率、振幅和相位。
光的波动可以通过实验来验证,例如干涉、衍射和折射等实验。
干涉是指两束光波相遇时发生的干涉现象。
干涉可以分为同相干和非相干干涉两种情况。
同相干干涉是指两束光波的相位差为整数倍的情况下发生的干涉。
非相干干涉是指两束光波的相位差不是整数倍的情况下发生的干涉。
衍射是指光通过一个小孔或经过不规则边缘时发生的衍射现象。
衍射可以用赫兹普龙原理来描述,即波的传播过程中每个波前都可以看作是一系列波源发出的球面波。
折射是指光从一种介质传播到另一种介质时发生的折射现象。
光的折射是由介质的折射率引起的,折射率是光在介质中传播速度与真空中传播速度的比值。
光的粒子性可以通过光的能量传播和光的吸收来解释。
光的能量在空间中传播时遵循能量守恒定律和动量守恒定律。
光的吸收是指光被物质吸收并转换为其他形式的能量,例如热能。
本章还介绍了光的能量和功率的计算方法。
光的能量可以通过光的强度和面积来计算,光的功率可以通过光的能量和时间来计算。
光的强度可以用辐射亮度和辐射通量来描述。
此外,本章还介绍了坐标系和光的传播方向。
坐标系是研究物体位置和光传播方向的基本工具。
光的传播方向可以用传播矢量和波矢量来描述,传播矢量指示光的传播方向,波矢量指示光的传播速度和方向。
综上所述,工程光学基础教程的第一章主要介绍了光的物理性质和光的波动理论。
通过学习这些基本概念和原理,我们可以更好地理解和应用工程光学知识。
工程光学是一门应用广泛的学科,对于光学器件和系统的设计、光学测量和测试、光学传感和图像处理等方面都有很大的意义和价值。
工程光学系列实验实验指导书上海理工大学光电学院目录实验一平行光管调校 (1)实验二放大率法测量透镜焦距 (5)实验三望远系统参数的测定 (9)实验四单透镜的球差和色差 (15)实验五近视远视及其校正 (19)实验六畸变及其校正 (24)实验七照相机的景深 (26)实验一 平行光管调校一. 实验目的1. 了解平行光管的结构及工作原理,掌握平行光管的调整方法。
2. 了解利用自准直法、五角棱镜法调校平行光管的原理,并熟练掌握它们的调校方法。
3. 分析自准直法、五角棱镜法的调校误差,并比较这两种方法的优缺点。
二. 测量原理和方法平行光管是最基本的测试设备,用来提供无限远的目标或给出一束平行光。
其外貌如图1所示。
平行光管使用时,因测试的需要,常常要换上不同的分划板(平行光管常用分划板如图2所示),每次更换后都必需对平行光管进行调校。
包括两个方面的调校,1.纵向调校,其目的是使平行光管分化板的刻线面准确地调整到平行光管物镜的焦面位置上。
2.横向调校,其目的是调整十字分划板中心在平行光管主光轴上。
图 1 平行光管外貌1. 纵向调校。
调整分划板座的中心使其位于平行光管的主光轴上,且使分划板严格位于物镜的焦平面上。
实现该调校方法很多,这里只介绍最常见的两种方法:自准直法和五角棱镜法。
(1)自准直法将待调校的平行光管的分划板座上装上一十字分划板,并在该分划板后面配置一自准直目镜,这时由平行光管和自准直目镜一起构成自准直望远镜。
调校时,在平行光管物镜前放置一个平面度良好的平面反射镜,如图3所示。
人眼通过自准直目镜观察分划板和由平面镜反射回来的分划板的像,当人眼判断分划板和分划板的像在纵向(即平行光管的分划板图2十字分划板)(a 号鉴别率板2)(b 玻罗板)(e 号鉴别率板3)(c 星点板)(d 插头变压器 照明灯座 分划板调节螺钉 镜管底座 十字旋手 物镜组 .8.7.6.5.4.3.2.1光轴方向)一致时,则认为平行光管已调校好。
工程光学(1)实验讲义光电工程学院实验一光学实验主要仪器、光路调整与技巧一、引言不论光学系统如何复杂,精密,它们都是由一些通用性很强的光学元器件组成,因此掌握一些常用的光学元器件的结构和性能,特点和使用方法,对安排试验光路系统时正确的选择光学元器件,正确的使用光学元器件有重要的作用二、实验目的掌握光学专业基本元件的功能;调整光路,主要包括共轴调节和调平行光。
三、基本原理(一)、光学实验仪器概述:光学实验仪器主要含:激光光源,光学元件,观察屏或信息记录介质1.激光光源激光器即Laser(Light Amplification by stimulated emission of radiation),原意是利用受激辐射实现光的放大.然而实际上的激光器,一般不是放大器,而是振荡器,即利用受激辐射实现光的振荡,或产生相干光。
.标有安培表和电压表图1-1 激光器示意图(He-Ne激光)激光的特性:(1)高度的相干性;(2)光束按高斯分布。
激光器的分类:(1)气体激光器——He-Ne激光器,Ar离子激光器(2)液体激光器——染料激光器(3)固体激光器———半导体激光器,红宝石激光器本套实验方案的选择的激光器是气体型He-Ne内腔式激光器,波长为632.8nm的红光,功率2mW。
个别实验中还会用到白光点光源。
2.用于光学实验的元件一般包括:防震平台、分束镜、扩束镜、准直镜、反射镜、成像透镜、多自由度微调器、3.观察屏等部件。
(1)防震平台光学实验需要一个稳定的工作平台。
特别是对于全息图制作实验,由于是参考波和物光波干涉条纹的记录,如果在曝光过程中因为振动导致两光波有变化,就要影响干涉条纹的调制度。
通常要求该光波的振动变化小于十分之一波长。
影响稳定性的因素有震动、空气流和热变化等。
震动的主要影响来自地基的震动,如果记录系统部件的机构有松动就会把震动放大,所以必须对工作台采取减震措施。
专用全息气浮工作台是最好的减震台。
简单的减震方法可用砂箱、微塑料、气垫(用汽车、飞机轮子的内胎)和重1000~2000kg的铸铁或花岗岩,并应安装一个隔离罩。
如果不用隔离罩,记录全息图时室内不要通风,工作人员不要大声讲话和距工作台远一些。
(2)光学元件①分束镜:分束镜是光学实验系统的一个重要元件,它的作用是将激光束分为两束,在干涉仪系统组装的实验中可产生两束有一定夹角的相干波,在全息制作实验中可产生参考光和物体的物光光波。
分束镜一般是在玻璃板上镀干涉膜。
干涉膜有两种:多层介质膜和金属膜。
分光比可以连续变化或分段变化。
②扩束器(扩束镜):因激光束的发散角很小,需要用一个扩束镜以加大光束的发散角。
通常可用20倍、40倍的显微物镜或焦距很短的单片正透镜或负透镜。
本实验方案中,扩束镜采用40倍的显微物镜。
③凸透镜:准直镜、成像透镜、傅立叶变换透镜之功能均可使用不同内径和焦距的凸透镜来实现。
为了提高光的透射率,透镜面要镀增透膜。
在选用透镜时,要选用没有缺陷和污脏的透镜(因为它们会使观察或记录图像产生噪声)。
④反射镜:当光入射到普通反射镜的玻璃基版上时,要先经过折射再反射,反射光的损失很大。
同时玻璃片基的两面会因多次反射引入杂散光。
所以光学实验需用表面平整度高和涂有多层反射膜的高反射率反射镜。
⑤其它:还有一些辅助元件:如多自由度微调器,可三维控制镜架或者滤波器的位置和方向;可变光阑包括可调的狭缝和圆孔光阑、观察屏用来观测成像质量和成像大小等。
(二)、共轴调节:光学实验中经常要遇到用一个或多个透镜成像,为了获得较好的像,必须使各个透镜的主光轴重合(即共轴),并使物体位于透镜的主光轴附近。
另外,为了最大限度利用激光扩束后的面光源,所有透镜的主轴都需要大致通过光斑中心,才能获得清晰的像。
共轴调节使物、屏的中心处在透镜光轴上,并使各光学元件共轴,达到共轴能保证近轴光线的条件成立。
一般分为两步进行,第一步粗调,即用眼睛观察,使物、屏与透镜中心大致在一条直线上;粗调方法如下:通过前后移动白屏的方法先使激光光束与台面平行,再将透明物、扩束镜、双凸透镜依次摆好,调节它们的取向和高低左右位置,凭眼睛观察,再让光斑、物、镜的几何中心处在一条直线上,这样便使镜的主光轴与平台面平行且共轴,光斑也最大限度得到利用。
第二步细调,即移动透镜,当两次成像中心重合即达到共轴,若不重合,须视情况,针对性地调节各光学元件,直至两次成像的中心重合。
如果系统有两个以上的透镜,先加入一个透镜调节共轴,然后再依次加入透镜,使每次所加透镜都与原系统共轴。
反射镜的调节方法类似。
(三)、调节平行光:(1)调整扩束镜,准直镜共轴。
图1-2 共轴调节示意图(2)粗调,把准直镜放到一定位置使扩束镜处于准直镜的前焦面上,然后在准直镜后放一挡板,不断前后纵向移动挡板,观察挡板上圆形光斑的到大小是不是发生变化,如果发生变化,就再前后移动准直镜的位置,再前后移动挡板,观察圆形光斑的大小,如果变化,重复以上工作,直到光斑大小不发生变化位置,完成粗调。
在调节中要注意光斑变化的和准直镜移动方向的关系,从而很快达到粗调的效果图1-3 平行光路粗调示意图(3)细调1,如有条件,可以选用平晶进行细调。
把平晶放到准直镜后,使光线反射到挡板上,可以观察到干涉条纹。
挡板图1-5 平行光示意图(4)细调2,左右微移动准直镜,观察挡板条纹的变化,找出规律,并使条纹的数目减少,最后在挡板上只剩下,一条或半条条纹,这时从准直镜出来的光线就是平行光。
四、仪器用具1. 氦氖激光器 8. 燕尾式平移台2. 激光夹持器 9. 分划板3. 显微物镜 10. 透镜/反射镜支架 (Φ40.0)4. 物镜接圈 11. 干板架5. 开口透镜/反射镜支架(Φ20.0) 12. 毛玻璃6. 一维调节滑块 13. 平行平晶7. K9平凸透镜(Φ40.0, f150.0)导轨,滑块,支杆,调节支座,磁力表座五、实验步骤(1)参照图1-6,沿导轨装妥各器件(先不安装扩束显微物镜和准直平凸透镜部分),并调至共轴。
图1-6 激光平行光路调试装配示意图(2)首先将分划板中心通孔高度定为光轴高度,将分划板移至贴近激光器的位置,调节激光器高度,使激光束通过分划板中心圆孔。
再将分划板移至较远处,调节激光夹持器,使激光束再次通过分划板中心圆孔(近端调高低,远端调俯仰)。
重复二三次高低和俯仰调节,使激光束在合适的高度保证基本水平。
(3)在系统中加入扩束物镜和准直透镜,适当调节激光束和扩束镜,准直透镜平晶挡板(条纹变化,使之越来越少)共轴,且准直透镜在扩束镜的前焦面上。
前后移动分划板,观测分划板上的圆斑大小是否变化。
若变化,则前后移动准直透镜,直到前后移动分划板,板上的圆斑大小不发生变化,完成平行光粗调。
(4)将分划板替换为平行平晶,将毛玻璃放在在平行平晶反射光路上,前后移动准直透镜,使得毛玻璃上可以观察到干涉条纹。
(5)细微调节平移台丝杆,观察干涉条纹变化,使得条纹数逐渐减少到一条或半条条纹,完成细调。
实验二平行光管实验一、引言平行光管是一种长焦距、大口径,并具有良好像值的仪器,与前置镜或测量显微镜组合使用,既可用于观察、瞄准无穷远目标,又可作光学部件,光学系统的光学常数测定以及成像质量的评定和检测。
二、实验目的(1)了解平行光管的结构及工作原理(2)掌握平行光管的调整方法(3)学会用平行光管测量薄透镜的焦距。
三、基本原理根据几何光学原理,无限远处的物体经过透镜后将成像在焦平面上;反之,从透镜焦平面上发出的光线经透镜后将成为一束平行光。
如果将一个物体放在透镜的焦平面上,那么它将成像在无限远处。
图2-1 为平行光管的结构原理图。
它由物镜及置于物镜焦平面上的分划板,光源以及为使分划板被均匀照亮而设置的毛玻璃组成。
由于分划板置于物镜的焦平面上,因此,当光源照亮分划板后,分划板上每一点发出的光经过透镜后,都成为一束平行光。
又由于分划板上有根据需要而刻成的分划线或图案,这些刻线或图案将成像在无限远处。
这样,对观察者来说,分划板又相当于一个无限远距离的目标。
图2-1 平行光管的结构原理图根据平行光管要求的不同,分划板可刻有各种各样的图案。
图2-2 是几种常见的分划板图案形式。
图2-2(a)是刻有十字线的分划板,常用于仪器光轴的校正;图2-2 (b) 是带角度分划的分划板,常用在角度测量上;图2-2 (c) 是中心有一个小孔的分划板,又被称为星点板;图2-2 (d) 是鉴别率板,它用于检验光学系统的成像质量。
鉴别率板的图样有许多种,这里只是其中的一种;图2-2 (e) 是带有几组一定间隔线条的分划板,通常又称它为玻罗板,它用在测量透镜焦距的平行光管上。
图2-2 分划板的几种形式平行光管测量凸透镜焦距用平行光管法测量凸透镜焦距的光路图如图2-3所示,由光路图2-3中容易看出:图2-3 平行光管法测量凸透镜焦距光路图o f y '=ϕtan x f y ''-='1tan ϕ 平行光管射出的是平行光,且通过透镜光心的光线不改变方向,因此11ϕϕϕϕ'=='=xo f y f y ''-=' o x f yy f ''-=' (6-1) 其中o f '为平行光管物镜焦距,y 为玻罗板上选择的线对的长度,y '为用显微目镜读出的玻罗板上线对像的距离。
用这种方法测量凸透镜焦距比较简单,关键是要保证各光学元件要等高共轴,平行光管出射平行光。
四、仪器用具1. 平行光管 mm f o 400=' 玻罗板两长划线间距 mm y 533.0=2. 反射镜3. 二维调节透镜/反射镜支架4. 待测透镜(Φ40.0, f150.0)5. 测微目镜(10X ,带分划板)6. 开口式二维调节透镜/反射镜支架导轨,滑块,支杆,调节支座等五、实验步骤(1)把平行光管实验系统按照图2-4所示放好。
图2-4 平行光管实验装配图(2)打开平行光管外盖,观察平行光管内部结构,了解基本原理(3)调节放在平行光管前的反射镜(反射镜上有调节水平螺丝和垂直螺丝),使平行光管射出的光线重新返回平行光管。
这时能通过显微目镜看到分划板上有一个反射回来的像。
前后移动分划板,直到目镜里清楚地观察到十字叉丝的像。
表明分划板已经调整在物镜的焦平面上了。
(4)平行光管调整后,拿下平面镜,将被测凸透镜组置于平行光管的前方,在凸透镜的前方放上测微目镜,调节平行光管、被测凸透镜和测微目镜,使它们在同一光轴上,尽量让测微目镜拉近到实验人员方便观察的位置。
(5)前后移动凸透镜,使被测凸透镜在平行光管中的玻罗板成像于测微目镜的标尺和叉丝上,表明凸透镜的焦平面与测微目镜的焦平面重合。
(6)用测微目镜测出玻罗板像中y =0.533毫米两刻线间距的测量值y ',读出平行光管的焦距实测值o f '(仪器说明书中给定),重复五次,将各数据填入自拟表中。
