污水处理厂毕业设计

毕业设计污水处理厂设计方案我们要明确污水处理厂的设计目标。

这个目标不仅仅是满足环保要求，还要考虑经济效益和可持续发展。

在设计之初，我们需要对污水处理的现状和未来发展进行深入了解，包括污水处理的技术、设备、工艺流程以及相关政策法规。

一、项目背景及目标1.项目背景随着我国经济的快速发展，水资源污染问题日益严重，污水处理成为当务之急。

本项目旨在设计一座具有先进技术、高效处理能力的污水处理厂，以解决某地区水资源污染问题。

2.项目目标（1）确保污水处理效果，满足国家环保要求；（2）提高水资源利用率，实现可持续发展；（3）降低运营成本，提高经济效益。

二、设计原则1.先进性原则：采用国际先进的污水处理技术，确保处理效果；2.可靠性原则：确保设备运行稳定，降低故障率；3.经济性原则：在满足处理效果的前提下，降低投资和运营成本；4.灵活性原则：设计灵活，可根据实际需求进行调整；5.安全性原则：确保设备和操作人员的安全。

三、工艺流程设计1.预处理阶段：主要包括格栅、沉砂池、初次沉淀池等设施，目的是去除污水中的悬浮物、油脂等杂质；2.生物处理阶段：采用A2/O工艺，包括厌氧池、缺氧池、好氧池等，主要目的是去除污水中的有机物和氮、磷等营养物质；3.深度处理阶段：包括过滤池、消毒池等，主要目的是进一步净化水质，满足排放要求；4.回用处理阶段：对处理后的污水进行深度处理，实现水资源循环利用。

四、设备选型及配置1.格栅：选用自动机械格栅，具有较高的分离效率；2.沉砂池：选用平流式沉砂池，结构简单，运行稳定；3.初次沉淀池：选用辐流式沉淀池，沉淀效果好；4.A2/O工艺设备：包括厌氧池、缺氧池、好氧池等，选用高性能的生物膜填料；5.过滤池：选用活性炭过滤池，净化效果显著；6.消毒池：选用二氧化氯消毒系统，消毒效果可靠。

五、电气及自动化控制系统1.电气系统：采用低压配电系统，确保设备正常运行；2.自动化控制系统：采用PLC编程控制器，实现设备的自动控制和监测。

第一章设计概述1.1 设计任务及设计依据本次设计内容是设计一座二级污水处理厂，使出水达标排放，并对污泥脱水机房臭气进行处理，以改善污水处理厂的工作环境。

主要设计任务包括：(1)开题报告（不少于2000字）；(2)设计计算说明书（不少于15000字）；(3)英文文献翻译（不少于5000汉字）；(4)污水处理厂总平面图和流程图（1张）；(5)污泥脱水机房臭气处理工艺图（1张）；(6)构筑物施工图或主要设备大样图（4张）。

1.1.2 设计依据1.气象资料邯郸市地势自西向东呈阶梯状下降，高差悬殊，地貌类型复杂多样。

以京广铁路为界，西部为中、低山丘陵地貌，东部为华北平原。

海拔最高1898.7米，最低32.7米，相对高差1866米，总坡降为11.8‰。

邯郸市自西向东大致可分为五级阶梯：西北部中山区、西部低山区、中部低山丘陵区、中部盆地区、东部冲积平原。

邯郸市属典型的暖温带半湿润大陆性季风气候，日照充足，雨热同期，干冷同季，随着四季的明显交替，依M 次呈现春季干旱少雨，夏季炎热多雨，秋季温和凉爽，冬季寒冷干燥。

年平均气温14℃，最冷月份（一月）平均气温-2.5℃，极端最低气温-20℃，最热月份（七月）平均气温27℃，极端最高气温42.5℃，全年无霜期200天，年日照2557小时。

邯郸市多年平均降雨量为548.9mm，最大年降水量为1575.5 mm，最小年降水量为266.8 mm，常年主导风向为夏季东南风，冬季西北风。

2.地质条件地基承载力98.2kPa，地下水位1.2m，最大冻土深度74.6m，河水最高水位11.80m（大沽标高），河水最低水位10.70m（大沽标高），设计场地平坦，设计标高16.00m（大沽标高）。

1.2 设计水量与水质1.2.1设计水量Q d =16000m 3/d ，污水总变化系数公式：11.07.2d Q Kz =11.01857.2=1.52； 高日高时流量Q h =Q d ×K z =185×1.52=281.2 L/s第二章污水处理厂构筑物的选型2.1 污水处理方案的确定2.1.1 污水处理方案的比较国内外处理城市污水的主要技术是活性污泥法。

污水处理厂的毕业设计开题报告一、选题背景和意义随着城市化进程的加快和人口的不断增加，城市污水问题日益突出。

污水处理是解决城市污水排放问题的重要手段之一，对于保护水资源、改善环境质量具有重要意义。

因此，本毕业设计选题为污水处理厂的设计与规划，旨在通过合理的工艺设计和设备配置，实现对污水的高效处理，减少对环境的污染，提高水资源的利用率。

二、研究目标和内容本毕业设计的主要目标是设计一个高效、稳定、可持续发展的污水处理厂，以满足城市污水处理的需求。

具体内容包括：1. 污水处理厂的规划设计：根据城市的污水排放情况和处理需求，确定污水处理厂的规模和布局。

2. 污水处理工艺设计：选择适合的处理工艺，包括物理、化学和生物处理等，以达到对污水进行有效分离、去除污染物的目的。

3. 设备配置和运行管理：根据所选用的处理工艺，确定相应的设备配置和运行管理方案，确保污水处理厂的稳定运行和高效处理效果。

三、研究方法和技术路线本毕业设计将采用以下研究方法和技术路线：1. 文献调研：通过查阅大量的相关文献和资料，了解国内外污水处理厂的设计与运营管理经验，为本设计提供理论依据和参考。

2. 现场调查：对选定的污水处理厂的实际情况进行详细调查，包括污水的水质特征、水量、排放标准等，为后续的设计和工艺选择提供依据。

3. 工艺设计：根据文献调研和现场调查的结果，结合污水处理厂的实际情况，选择适合的处理工艺，并进行相应的工艺设计。

4. 设备配置和运行管理：根据所选用的处理工艺，确定相应的设备配置和运行管理方案，包括设备选型、布局设计、运行参数的设定等。

5. 摹拟和评估：利用专业的污水处理摹拟软件，对设计方案进行摹拟和评估，分析处理效果和运行稳定性，优化设计方案。

四、预期成果和创新点本毕业设计的预期成果包括：1. 污水处理厂的规划设计方案：包括污水处理厂的布局、工艺流程图、设备配置方案等。

2. 污水处理工艺设计方案：根据实际情况选择合适的处理工艺，并进行相应的工艺设计。

院系地球科学与环境工程学院专业环境工程年级 2012级姓名成文龙题目资阳市20000m3/d城镇污水处理工艺设计指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计（论文）任务书班级环境二班学生姓名成文龙学号 20123019 发题日期：年月日完成日期：年月日题目资阳市20000m3/d城镇污水处理工艺设计1、本论文的目的、意义通过本设计可以使学生在不同程度上提高调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。

2、学生应完成的任务（1）通过现场实习调研，查阅文献，进行传统、典型和先进方案的比较，分析优缺点，论证可行性，通过所给自然条件、城市特点及经济因素确定最终处理方案。

（2）据所选方案，正确选择、设计计算污水厂处理构筑物。

（3）进行污水处理厂各构筑物工艺计算：包括初步设计和图纸设计、设备选型，图中应有设备、材料一览表和工程进程表。

（4）进行辅助建筑物的设计：包括尺寸、面积、层数的确定；完成设备选型。

3、论文各部分内容及时间分配：（共 12 周）第一部分收集设计资料，查找设计规范，熟悉设计过程 ( 2周)第二部分进行方案比较，完成构筑物选择及设计计算 ( 2周)第三部分工艺流程高程计算，同时进行设备选型 ( 2周)第四部分完成工艺图及平面图设计 ( 3周)第五部分完成毕业设计说明书的编写 ( 2周)评阅及答辩 ( 1周)备注指导教师：年月日审批人：年月日摘要随着目前我国城市发展过程中人口和规模的不断扩大，其中存在的一些问题也逐步的呈现出来，并且在较大程度上阻碍着城市的可持续发展.近些年来水污染、大气雾霾污染、土壤污染等越来越引起人们关注。

其中城市中生活和生产而产生的污水数量逐渐增多, 这使得城市污水处理问题成为了一个十分重要的问题。

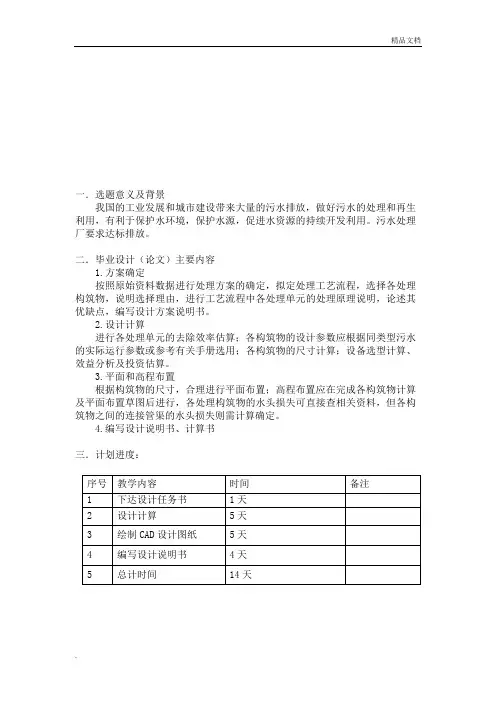

一．选题意义及背景我国的工业发展和城市建设带来大量的污水排放，做好污水的处理和再生利用，有利于保护水环境，保护水源，促进水资源的持续开发利用。

污水处理厂要求达标排放。

二．毕业设计（论文）主要内容1.方案确定按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。

2.设计计算进行各处理单元的去除效率估算；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算；设备选型计算、效益分析及投资估算。

3.平面和高程布置根据构筑物的尺寸，合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草图后进行，各处理构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管渠的水头损失则需计算确定。

4.编写设计说明书、计算书三．计划进度：四．毕业设计（论文）结束应提交的材料：1.污水处理厂总平面布置图1张（含土建、设备、管道、设备清单等）2.高程布置图1张3.A2O图4．设计书一份指导教师：教研室主任：2012 年 12 月 1 日 2012 年 12 月 1 日论文真实性承诺及指导教师声明学生论文真实性承诺本人郑重声明：所提交的作品是本人在指导教师的指导下，独立进行研究工作所取得的成果，内容真实可靠，不存在抄袭、造假等学术不端行为。

除文中已经注明引用的内容外，本论文不含其他个人或集体已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

如被发现论文中存在抄袭、造假等学术不端行为，本人愿承担本声明的法律责任和一切后果。

毕业生签名：日期：指导教师关于学生论文真实性审核的声明本人郑重声明：已经对学生论文所涉及的内容进行严格审核，确定其内容均由学生在本人指导下取得，对他人论文及成果的引用已经明确注明，不存在抄袭等学术不端行为。

指导教师签名：日期：目录摘要 (6)Abstract (7)第一章设计内容 (8)1.1城市概况 (8)1.2工程地质： (9)1.3气象 (9)1.4城市水体 (10)第二章污水厂的设计规模 (11)2、1设计规模： (11)第三章城市污水处理计算 (12)3.1 进出水水质 (12)3.2 处理程度的计算 (13)的去除率 (13)3.2.1溶解性BOD53.2.2 CODcr的去除率 (13)3.2.3 SS的去除率 (13)3.2.5 磷酸盐的去除率 (13)第四章城市污水处理设计 (14)4.1工艺流程的比较 (14)4.1.1 SBR法 (14)4.1.2 厌氧池＋氧化沟 (14)4.1.3 A2O法 (15)4.1.4 一体化反应池（一体化氧化沟又称合建式氧化沟） (16)4.2工艺流程的选择 (17)第五章污水处理构筑物设计 (19)5.1粗格栅和提升泵房(两者合建) (19)5.1.1设计参数： (19)5.1.2设计计算 (19)5.1.3提升泵房说明： (21)5.2细格栅和沉砂池 (22)5.2.1设计计算 (22)5.2.2沉砂池设计 (23)5.2.3设计计算 (24)5.3 A2O (25)5.3.1设计计算(污泥负荷法) (25)5.3.2反应池的计算 (26)5.3.3剩余污泥 (26)5.3.4反应池主要尺寸 (27)5.3.5碱度校核 (27)5.3.6反应池进、出水系统计算 (28)5.4二沉池 (30)5.4.1设计说明 (30)5.4.2设计计算 (30)5.5接触消毒池 (31)5.5.1设计参数 (33)5.5.2设计计算 (33)第六章污泥处理构筑物的设计计算 (35)6.1污泥泵房 (35)6.2污泥浓缩池（污泥的脱水） (35)6.2.1.设计参数 (35)6.2.2.设计计算 (36)6.3消化池 (38)第七章污水厂平面，高程布置 (39)7.1平面布置 (39)7.2管线布置397.3高程布置 (40)7.3.1水头损失计算 (40)7.3.2 高程确定 (41)参考文献 (43)致谢............................................... 错误！未定义书签。

目录引言................................................. 错误!未定义书签。

1 设计任务及概况 (6)1.1设计任务及依据 (6)1.1.1 设计任务 (6)1.1.2 设计依据及原则 (6)1.1.3设计围 (7)1.2设计水量及水质 (7)1.2.1设计水量 (7)1.2.2设计水质 (7)1.3.3设计人口 (7)2 工艺设计方案的确定 (8)2.1方案确定的原则 (8)2.2污水处理工艺流程的确定 (8)2.2.1厂址及地形资料 (8)2.2.2气象及水文资料 (9)2.2.3可行性方案的确定 (9)2.2.4工艺流程方案的确定 (10)2.2.5污泥处理工艺流程 (12)2.3主要构筑物的选择 (12)2.3.1格栅 (12)2.3.2泵房 (13)2.3.3沉砂池 (13)2.3.4初沉池、二沉池 (14)2.3.5曝气池 (14)2.3.6接触池 (15)2.3.7计量槽 (16)2.3.8浓缩池 (16)2.3.9消化池 (16)2.3.10污泥脱水 (17)3污水处理系统工艺设计 (17)3.1格栅的计算 (17)3.1.1粗格栅 (17)3.1.2格栅的计算 (18)3.1.3选型 (21)3.2泵房 (21)3.2.1泵房的选择 (21)3.2.2泵的选择及集水池的计算 (21)3.2.3扬程估算 (22)3.3细格栅 (22)3.3.1细格栅的计算： (22)3.3.2格栅的计算 (23)3.3.3选型 (25)3.4沉砂池的计算 (26)3.4.1池体计算 (26)3.4.2沉砂室尺寸计算 (27)3.4.3排砂 (29)3.4.4出水水质 (30)3.5初沉池 (30)3.5.1池体尺寸计算 (30)3.5.2中心管计算 (33)3.5.3出水堰的计算 (34)3.5.4集配水井计算 (35)3.5.5出水水质 (35)3.5.6选型 (36)3.6曝气池 (36)3.6.1池体计算 (36)3.6.2曝气系统设计与计算 (39)3.6.3供气量 (40)3.6.4空气管道系统计算 (43)3.6.5空压机的选择 (46)3.6.6污泥回流系统 (46)3.7二沉池 (47)3.7.1池体尺寸计算 (47)3.7.2中心管计算 (50)3.7.3出水堰的计算 (51)3.7.4集配水井计算 (51)3.7.5出水水质 (53)3.7.6选型 (53)3.8接触池 (53)3.8.1接触池尺寸计算 (53)3.8.2加氯间 (54)3.9计量槽 (55)4 污泥的处理与处置 (55)4.1污泥浓缩池 (55)4.2污泥消化池 (59)4.2.1 一级消化池池体部分计算 (59)4.2.2 一级消化池池体各部分表面积计算 (61)4.2.3二级消化池 (62)4.3贮气柜 (62)4.4污泥控制室 (63)4.4.1污泥投配泵的选择 (63)4.4.2污泥循环泵 (64)4.4.3污泥控制室布局 (65)4.5脱水机房 (65)4.5.1采用带式压滤机除水 (65)4.5.2选型 (66)4.6事故干化场 (66)4.7压缩机房 (67)5 污水处理厂总体布置 (67)5.1平面布置 (67)5.1.1平面布置的一般原则 (67)5.1.2 平面布置 (67)5.2污水处理厂高程布置 (68)5.2.1高程布置原则 (68)5.2.2污水污泥处理系统高程布置 (69)总结 (70)参考文献 (72)致 ................................................... 错误!未定义书签。

污水处理厂设计_毕业设计一、引言水是生命之源，对于人类的生存和发展至关重要。

然而，随着工业化和城市化的快速推进，大量的污水产生，如果未经有效处理直接排放，将对环境和人类健康造成严重威胁。

因此，污水处理厂的建设成为了保护环境、保障公众健康的重要举措。

本次毕业设计旨在设计一座高效、经济、环保的污水处理厂，以满足特定区域的污水处理需求。

二、设计任务与要求（一）设计规模根据给定的区域人口、工业用水等数据，确定污水处理厂的设计规模，包括日处理水量、最大时处理水量等。

（二）进水水质分析进水的主要污染物指标，如化学需氧量（COD）、生化需氧量（BOD₅）、悬浮物（SS）、氮、磷等的浓度范围。

（三）出水水质根据国家和地方的相关排放标准，确定处理后的出水水质要求，确保达标排放。

（四）工艺流程选择综合考虑污水的性质、处理效果、运行成本、占地面积等因素，选择合适的污水处理工艺流程。

（五）主要构筑物设计对污水处理厂的各个构筑物，如格栅、沉砂池、初沉池、生物处理池、二沉池、消毒池等进行详细设计，包括尺寸、结构、设备选型等。

（六）平面布置与高程布置合理规划污水处理厂的平面布局，使各构筑物之间的连接顺畅，便于操作和管理；同时进行高程布置，确保污水在处理过程中能够自流，降低能耗。

三、工艺流程确定（一）常见工艺流程介绍目前，常用的污水处理工艺流程包括传统活性污泥法、氧化沟法、A²/O 法、SBR 法等。

传统活性污泥法工艺成熟，但占地面积较大，运行费用较高；氧化沟法具有较好的脱氮除磷效果，运行稳定；A²/O 法同时具备去除有机物、氮和磷的功能，效果显著；SBR 法工艺灵活，可适应水质水量的变化。

（二）本设计工艺流程选择经过对各种工艺流程的对比分析，并结合本设计的进水水质和出水要求，最终选择 A²/O 工艺流程。

该工艺能够有效地去除有机物、氮和磷，且具有运行稳定、管理方便等优点。

四、主要构筑物设计（一）格栅格栅是污水处理厂的第一道处理工序，用于去除污水中的较大悬浮物和漂浮物。

第一章设计概述及设计原则第一节设计任务书一、设计题目临夏市城区污水处理厂设计二、设计资料（一）污水处理厂建设规模与处理程度表1.1 设计规模、进水水质与处理程度（二）自然条件1.地理位置临夏污水处理厂位于临夏市城区东部,大夏河的北岸 , 城市饮用水源地的下游。

目前临夏市的交通运输以公路运输为主 , 主要过境干线有兰朗、临大、临循、临塔四条 , 构成临夏市对外的县际、省际交通道路网。

城市公路交通较为便捷 , 己成为临夏州对外交通的枢纽。

2. 地形地貌、地质、地震情况临夏市地域属远古冰川期大河谷一段，河谷底部约 3.2～5km，地势西南高，东北低，以 8%的纵坡由西南向东北倾斜。

境内海拔高度在 1823.8～2222.1m 之间，平均海拔190Om左右，最大高差3983m。

西南有南龙山，与临夏县插花接壤；东南以路盘山为屏障；西北以北源山坡为靠。

水系属黄河流域水系，大夏河从西南人境，依南龙山麓纵贯全境蜿蜒流过，从南龙山尾与路盘山之间人境的牛津河、袍罕乡红水沟口人境，横穿市区的红水河，均在市内注入大夏河，使全市形成“三河一川” 格，西南—东北带状河谷型地貌。

市区即坐落于在大夏河下游河谷II级阶地上。

临夏市属第三系上新统临夏组，按地层可分为三级阶地，I级阶地为大夏河床，II 级阶地从木厂—关家台一带到北山根，III级阶地是北源。

城区设在大夏河北岸中部的II级阶地上。

地质构造简述如下:城区:地形比较平坦，起伏不大，但凹坑、陡坎较多，填土现象严重；填土区下的黄土状亚粘土随阶地纵向有所不同，越靠近北源越厚，往南渐薄，至大夏河边几乎没有；再往下为稳定的卵石层。

西郊：处于二级阶地上，地面平坦，地形大致由西北向东南倾斜，地层为冲积的黄土状亚粘土和卵石层组成。

黄土状亚粘土习性较好, 但具有II级自重湿陷性。

北源山根坡地：为坡积洪积地层，夹层较多，具有II-III级自重湿陷性，不均匀下沉性大，山坡较陡，且整个山坡有多处冲沟，该区的卵石层不稳定，卵石间夹有土层，容易被水冲刷带走，造成下陷，因此该处不宜修建高层建筑。

城市污水处理厂工艺设计毕业设计随着城市的快速发展和人口的不断增长，城市污水的排放量也日益增加。

城市污水处理厂作为城市基础设施的重要组成部分，对于保护水资源、改善环境质量具有至关重要的作用。

本次毕业设计旨在设计一座高效、经济、环保的城市污水处理厂，以满足城市发展的需求。

一、设计任务和要求本次设计的城市污水处理厂处理规模为_____吨/日，进水水质主要指标为：化学需氧量（COD）＿____mg/L，生化需氧量（BOD₅）＿____mg/L，悬浮物（SS）＿____mg/L，氨氮（NH₃N）＿____mg/L，总磷（TP）＿____mg/L 等。

出水水质需达到国家《城镇污水处理厂污染物排放标准》（GB 18918-2002）中的一级 A 标准，即COD≤50mg/L，BOD₅≤10mg/L，SS≤10mg/L，NH₃N≤5（8）mg/L，TP≤05mg/L。

二、污水处理厂选址污水处理厂的选址应综合考虑多方面因素，如地形、地质、水文、气象、周边环境、排水去向等。

选址应遵循以下原则：1、位于城市下游，便于污水自流进入处理厂，并能保证处理后的出水顺利排放。

2、有良好的工程地质条件，避免在地质灾害多发区建设。

3、少占农田，尽量利用荒地和劣地。

4、与周边环境协调，减少对周边居民生活和生态环境的影响。

经过综合比选，本次设计的污水处理厂选址在城市的_____方向，占地面积为_____平方米。

三、工艺流程选择目前，常见的城市污水处理工艺有活性污泥法、生物膜法、氧化沟法等。

结合进水水质特点和处理要求，本设计选用改良型 A²/O 工艺。

该工艺具有脱氮除磷效果好、运行稳定、管理方便等优点。

工艺流程简述如下：污水首先经过格栅去除较大的悬浮物和漂浮物，然后进入沉砂池去除砂粒。

经过预处理后的污水进入厌氧池，与回流的污泥混合，进行磷的释放。

接着进入缺氧池，进行反硝化反应，去除氮。

然后进入好氧池，进行有机物的降解、硝化反应和磷的吸收。

湖南省某污水厂设计方案长环保学院工程系治理0937班2011年12月20日目录第一章设计说明书 (4)第一节概述 (4)一、设计任务 (4)二、设计依据 (4)三、设计原则 (4)四、设计原始资料 (5)五、城市概况 (5)第二节污水处理工艺流程的选定 (6)一、设计规模的确定 (6)二、处理程度的确定 (6)三、处理工艺的选择 (8)四、主要构筑物的说明 (13)第三节污泥处理工艺的选择 (15)一、污泥处理方案的选择 (15)二、构筑物的介绍 (15)第二章设计计算书 (16)第一节污水部分的计算 (16)一、流量计算 (16)二、泵前中隔栅计算 (17)三、细格栅计算 (19)四、隔油沉砂池的计算 (20)五、CASS反应池 (22)六、接触消毒池 (24)第二节污泥部分的设计计算 (25)一、污泥浓缩池 (26)二、贮泥池设计计算 (27)三、机械脱水间设计计算 (27)第三节主要处理构筑物 (28)第四节污水厂的布置 (29)一、污水厂平面布置 (29)二、污水厂高程布置 (29)第五节工程概决算 (30)一、建筑物的工程造价计算 (30)二、设备、器材等造价概算 (31)三、工程总概算 (31)结论 (31)第一章设计说明书第一节概述一、设计任务湖南省某一新兴城市，位于：湖南中部，涟水中游。

二、设计依据(一）《污水厂工艺设计手册》（二）《城镇污水处理厂污染物排放标准（GB18918-2002）》（三）《环保设备及应用》三、设计原则（一）在城市总体规划的指导下,加强保护城市水资源和改善水环境，对城市污水进行统一规划、综合治理,充分发挥建设项目的社会效益、国民经济效益和环境效益。

（二）积极采用高效节能、简便易行的污水处理新工艺、新技术、新材料、新设备以及污水和污泥的综合利用技术。

（三)提高控制和生产管理的自动化、信息化水平，做到技术可靠、便于管理、出水达标、经济合理.（四）按照统一规划、分期建设的指导方针，以需要与可能相结合的原则，合理分期、滚动发展。

污水处理毕业设计【篇一：某污水处理厂毕业设计说明书(完整版可做毕业设计模版)】给水排水工程专业毕业设计任务书设计题目：朔州市恢河污水处理厂设计学生：李文鹃指导教师：杨纪伟完成日期：2006年2月日---2006年6月日河北工程大学城建学院给水排水教研室 2006年2月一、二、设计题目：朔州市恢河污水处理厂设计设计（研究）内容和要求：（包括设计或研究内容、主要指标与技术参数，并根据课题性质对学生提出具体要求）根据朔州市城市总体规划图和所给的设计资料进行城市污水处理厂7设计。

设计内容如下：1、完成一套完整的设计计算说明书。

说明书应包括：污水水量的计算；设计方案对比论证；污水、污泥、中水处理工艺流程确定；污水、污泥、中水处理单元构筑物的详细设计计算，（包括设计流量计算、参数选择、计算过程等，并配相应的单线计算草图），厂区总平面布置说明；污水厂环境保护方案；污水处理工程建设的技术经济初步分析等。

2、绘制图纸不得少于8张，所有图纸按2#图出。

（个别图纸也可画成1#图）。

此外，其组成还应满足下列要求：（1）污水处理工艺及污水回用总平面布置图1张，包括处理构筑物、附属构筑物、配水、集水构筑物、污水污泥管渠、回流管渠、放空管、超越管渠、空气管路、厂内给水、污水管线、中水管线、道路、绿化、图例、构筑物一览表、说明等。

（2）污水处理厂污水和污泥及污水回用工程高程布置图1张，即污水、污泥、中水处理高程纵剖面图，包括构筑物标高、水面标高、地面标高、构筑物名称等。

（3）污水总泵站或中途泵站工艺施工图1张。

（4）污水处理及污泥处理工艺中两个单项构筑物施工平面图和剖面图及部分大样图3~4张。

（5）污水回用工程中主要单体构筑物工艺施工图1~2张。

3、完成相关的外文文献翻译1篇（不少于5000汉字）。

外文资料的选择在教师指导下进行，严禁抄袭有中文译文的外文资料。

4、按照学校要求完成毕业设计文件。

三、设计原始资料：（一）排水体制：完全分流制（二）污水量1、城市设计人口27万人，居住建筑内设有室内给排水卫生设备和淋浴设备。

1总论1.1 设计任务和内容1.1.1 设计任务为某城市设计一座日处理为12万的二级污水处理厂1.1.2 设计内容①工艺构筑物选型作说明②主要处理设施（格栅、沉砂池、初沉池、曝气池、二沉池）的工艺计算③污水处理厂的平面和高程布置1.2任务的提出目的及要求1.2.1 任务的提出及目的随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。

在全国乃至世界范围内，正在兴建及待建的污水厂也日益增多。

有学者曾根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1---10m3万为中型污水处理厂，小于1万m3的为小型污水处理厂。

根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，高程图，工艺流程图。

1.2.2 要求①方案选择合理，确保污水经处理后的排放水质达到国家排放标准。

②所选厂址必须符合当地的规划要求，参数选取与计算准确。

③全图布置分区合理，功能明确；厂前区，污水处理区污泥处理区条块分割清楚。

延流程方向依次布置处理构筑物，水流创通。

厂前区布置在上风向并用绿化隔离带与生产区隔离，以尽量减少对厂前区的影响，改善厂前区的工作环境。

④构筑物的布置应给厂区工艺管线和其他管线设有余地，一般情况下，构筑物外墙距道路边不小于6米。

⑤厂区设置地坪标高尽量考虑土方平衡，减少工程造价，满足防洪排涝要求。

⑥水力高程设计一般考虑一次提升，利用重力依次流经各个构筑物，配水管的设计需优化，以尽量减少水头损失，节约运行费用。

⑦设计中应该避免磷的再次产生，一般不主张采用重力浓缩池，而是采用机械浓缩脱水的方式，随时将排出的污泥进行处理。

⑧所选设备质优、可靠、易于操作。

并且设计必须考虑到方便以后厂区的改造。

⑨附有平面图，高程图各一份。

1.3 基本资料1.3.1 设计基本要求污水处理量：12万，污水处理厂设计进出水质：（如下表）1.3.2 处理要求污水经二级处理后应符合以下具体要求：≦70mgL；≦20 mgL；≦30 mgL1.3.3 处理工艺流程污水采用传统活性污泥法工艺处理，具体流程如下：污水→分流闸井→格栅间→污水泵房→出水井→计量槽→沉砂池→初沉池→曝气池→二沉池→消毒池→出水1.3.4 气象与水文资料（1）气象风向：多年主导风向为北北东风气温：最冷月平均为5℃最热月平均为32.5℃极端气温，最高为41.9℃；最低为－1℃；最大冻土深度为0.05m（2）水文降水量：多年平均为每年728mm蒸发量：多年平均为每年1210mm地下水水位：地面下5～6m1.3.5 厂区地形污水厂选址在64-66m之间，平均地面标高为64.5m。

污水处理厂毕业设计论文一、引言随着工业化和城市化进程的加速，水污染问题日益严重，对生态环境和人类健康构成了严重威胁。

污水处理厂作为水污染治理的重要设施，其设计和运行的合理性直接关系到污水处理效果和环境质量。

因此，进行污水处理厂的毕业设计具有重要的现实意义。

二、污水处理厂的设计规模和水质要求（一）设计规模设计规模的确定是污水处理厂设计的基础。

需要综合考虑服务区域的人口数量、工业发展状况、用水量以及未来的发展规划等因素。

通过对相关数据的收集和分析，确定污水处理厂的日处理水量。

（二）进水水质进水水质的确定对于选择合适的处理工艺至关重要。

需要对服务区域内的污水来源进行详细调查，包括生活污水、工业废水等。

通过对污水的采样和分析，确定主要污染物的浓度，如化学需氧量（COD）、生化需氧量（BOD）、悬浮物（SS）、氮、磷等。

（三）出水水质根据当地的环保要求和受纳水体的环境容量，确定污水处理厂的出水水质标准。

一般来说，出水水质应达到国家或地方规定的排放标准，以保护生态环境和水资源。

三、污水处理工艺的选择（一）常见的污水处理工艺目前，常见的污水处理工艺包括活性污泥法、生物膜法、氧化沟法、SBR 法等。

每种工艺都有其特点和适用范围。

活性污泥法是一种应用广泛的传统工艺，具有处理效果好、运行稳定等优点，但占地面积较大，能耗较高。

生物膜法具有生物量大、耐冲击负荷能力强等优点，但处理效果相对较差，容易发生堵塞。

氧化沟法具有工艺流程简单、运行管理方便等优点，但占地面积较大，对自动化控制要求较高。

SBR 法具有工艺流程简单、占地面积小等优点，但对操作人员的技术要求较高。

（二）工艺选择的考虑因素在选择污水处理工艺时，需要综合考虑进水水质、出水水质要求、处理规模、占地面积、运行成本、技术可靠性等因素。

同时，还应考虑当地的实际情况和工程经验。

对于水质变化较大、处理要求较高的污水处理厂，可选择具有较强抗冲击负荷能力的工艺，如氧化沟法、SBR 法等。

设计说明书一、环境条件见设计任务书的设计资料一栏。

二、处理工艺的选择该城镇污水处理厂主要是用于处理城区生活污水和部分工业废水,且对氮磷的去除有一定要求。

按《城市污水处理和污染防治技术政策》要求推荐，对脱磷脱氮有要求的城市，应采用二级强化处理,如A2 /O 工艺,A/O工艺，SBR 及其改良工艺,氧化沟工艺，以及水解好氧工艺，生物滤池工艺等。

故该设计应选取二级强化处理.鉴于SBR 工艺具有以下特点：（1) 工艺流程简单、管理方便、造价低。

SBR 工艺只有一个反应器，不需要二沉池，不需要污泥回流设备，一般情况下也不需要调节池,因此要比传统活性污泥工艺节省基建投资30%以上,而且布置紧凑，节省用地.由于科技进步,目前自动控制已相当成熟、配套。

这就使得运行管理变得十分方便、灵活,很适合小城市采用.（2) 处理效果好。

SBR 工艺反应过程是不连续的,是典型的非稳态过程，但在曝气阶段其底物和微生物浓度变化是连续的（尽管是处于完全混合状态中）,随时间的延续而逐渐降低。

反应器内活性污泥处于一种交替的吸附、吸收及生物降解和活化的变化过程之中，因此处理效果好.(3）有较好的除磷脱氮效果。

SBR 工艺可以很容易地交替实现好氧、缺氧、厌氧的环境,并可以通过改变曝气量、反应时间等方面来创造条件提高除磷脱氮效率。

(4）污泥沉降性能好。

SBR 工艺具有的特殊运行环境抑制了污泥中丝状菌的生长，减少了污泥膨胀的可能。

同时由于SBR 工艺的沉淀阶段是在静止的状态下进行的,因此沉淀效果更好。

（5）SBR 工艺独特的运行工况决定了它能很好的适应进水水量、水质波动。

均适用于本设计,故选取SBR工艺作为本设计的水处理工艺。

三、污水厂的主要工艺流程四、设计说明1、格栅和提升泵房设置方式:粗格栅→泵房→细格栅格栅的主要作用是将污水中的大块污物拦截，以免其对后续处理单元的机泵或工艺管线造成损害。

由于直棒式格栅运行可靠,布局简洁,易于安装维护，本工艺选用选择GH型回转格栅。

摘要：本次毕业设计的题目为某县污水处理厂工艺设计——奥贝尔氧化沟工艺。

设计主要任务是根据该县污水性质、排污规模的要求完成污水处理厂初步设计和单项处理构筑物设计。

其中污水处理厂初步设计要完成设计说明书一份、污水处理厂总平面图一张及污水处理厂污水与污泥高程图一张；单项处理构筑物设计中，主要是完成主体处理构筑物平面图及剖面图及部分大图样。

该污水处理厂工程，一期规模为2万吨/日，二期规模4万吨/日。

该污水处理厂的污水处理流程为：污水由市政排水管网经格栅由泵房提升进入到旋流沉砂池，进入厌氧选择池，进入奥贝尔氧化沟，进入辐流式二沉池，进入接触池，最后出水；污泥的流程为：从二次沉淀池池排出的剩余污泥进入回流污泥泵房，再由污水泵送入浓缩脱水一体机，再进入储泥池，由浓缩污泥泵房提升送入污泥脱水间，最后泥饼外运处置。

污水处理厂处理后的出水优于国家污水综合排放标准（GB)中的一级B标准。

所选择的奥贝尔氧化沟，具有良好的脱氮除磷功能。

关键词：污水处理，奥贝尔氧化沟，排放标准，脱氮除磷，Abstract：The topic of this graduate design is about the design of the sewage treatment plant in the development area of economy and techonology in this City. The technics of the plant is the in Orbal oxidation ditch process. The main task is the primary design of the plant and the shop drawing of the oxidation ditch pond.The task of the primary design is that a design book、a plan of the plant、the high drawing of the treatment of sludge and sewage; In the single disposal build design, the harvest is that the section plane drawing、the plan and some part magnifying drawings of the Orbal oxidation ditch process.The construction of this plant is20000 ton per day now and 40000 ton per day in the future.The process of the sewage in the plant is that: The sewage runs from pump house to sand sinking pond, enters anaerobic select pool, enters Orbal oxidation ditch , enters disinfection pond, then enters calculation trough, at last lets out. The process of the sludge is that: Surplus sludge from the sedimentation tank enters Concentrate dewatering machine, enters digestion pong, then it is dehydrated, at last it is carried out of the plant.The outlet water of the plant meets the level one-B of the National Sewage Discharge Standard (GB8978-1996).There is an Orbal oxidation ditch process prevents sludge from eapending, promots releasing phosphorus ,and strengthens anti-nitration.Key words：Sewage treatment，The Orbal oxidation ditch process, discharge standard，Taking off the nitrogen and the phosphorus1 绪论在维系人的生存、保障经济建设和维护社会发展的所有自然要素中，水的重要性毋庸赘述。

污水处理厂毕业设计论文一、引言水是生命之源，对于人类的生存和发展至关重要。

然而，随着工业化和城市化的快速推进，大量的污水产生，如果不进行有效的处理，将会对环境和人类健康造成严重威胁。

污水处理厂作为污水治理的重要设施，其设计和运行的合理性直接关系到污水处理效果和环境质量。

因此，本次毕业设计旨在设计一座高效、稳定、经济的污水处理厂，以满足日益增长的污水处理需求。

二、设计规模与水质（一）设计规模根据所提供的资料和实际调研，确定本次污水处理厂的设计规模为每日处理污水_____立方米。

（二）进水水质通过对污水来源和成分的分析，确定进水水质主要指标如下：化学需氧量（COD）＿____mg/L，生化需氧量（BOD₅）＿____mg/L，悬浮物（SS）＿____mg/L，氨氮（NH₃N）＿____mg/L，总磷（TP）＿____mg/L 等。

（三）出水水质根据国家和地方相关排放标准，确定出水水质应达到以下指标：COD_____mg/L，BOD₅_____mg/L，SS_____mg/L，NH₃N_____mg/L，TP_____mg/L 等。

三、处理工艺选择（一）工艺比选对常见的污水处理工艺，如活性污泥法、生物膜法、氧化沟法等进行了详细的比较和分析。

综合考虑处理效果、运行成本、占地面积等因素，最终选择了_____工艺作为本次设计的主体工艺。

（二）工艺流程污水首先经过格栅去除较大的悬浮物和杂物，然后进入沉砂池去除砂粒等无机物。

接着，污水进入初沉池，进一步去除悬浮物和部分有机物。

之后，污水进入生物处理单元，通过微生物的代谢作用去除有机物、氮和磷等污染物。

最后，经过二沉池进行泥水分离，出水达标排放。

四、主要构筑物设计（一）格栅格栅分为粗格栅和细格栅，粗格栅栅条间距为_____mm，细格栅栅条间距为_____mm。

格栅的设计能够有效地拦截污水中的固体杂质，保护后续处理设备的正常运行。

（二）沉砂池采用_____沉砂池，其优点是结构简单、运行稳定。
