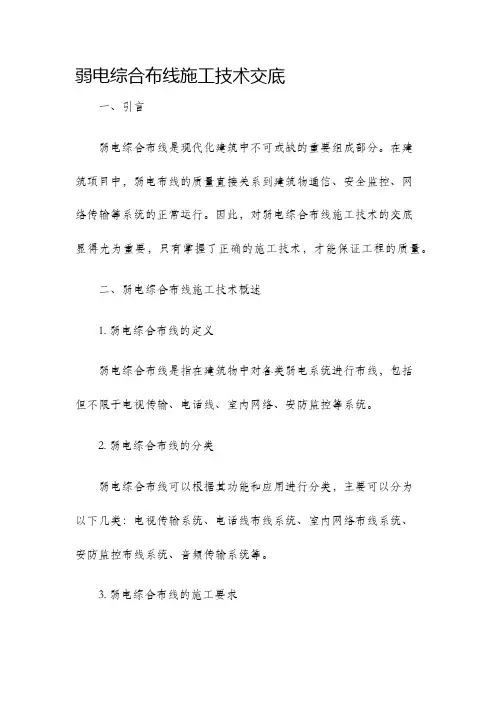

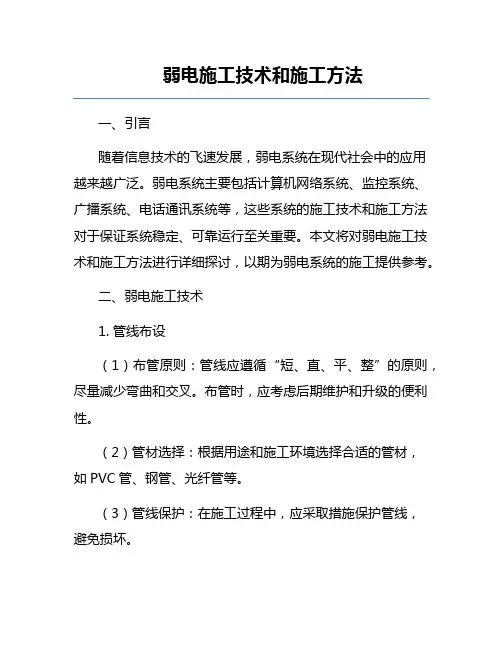

弱电综合布线施工技术

弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。

在建筑项目中，弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。

因此，对弱电综合布线施工技术的交底显得尤为重要，只有掌握了正确的施工技术，才能保证工程的质量。

二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线，包括但不限于电视传输、电话线、室内网络、安防监控等系统。

2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类，主要可以分为以下几类：电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。

3. 弱电综合布线的施工要求在进行弱电综合布线施工时，需要严格遵循以下要求：- 符合相关国家规范和标准；- 尽量避免强电干扰；- 根据需求进行合理布线，考虑布线路径和布线长度；- 采用合适的布线材料和设备；- 进行必要的测试和验收。

三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中，需要详细介绍弱电综合布线的工程方案，包括布线路径、布线长度、布线材料选用等内容。

同时，还需说明和解释针对不同系统的布线方案和特殊要求。

2. 弱电综合布线的施工流程交底中，需要详细讲解弱电综合布线的施工流程，包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。

同时，还需指导施工人员如何进行现场布线、接线、标识等操作步骤。

3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。

在交底中，需要说明施工中的质量控制要点，包括合格材料的选用、正确的接线操作、测量和测试的方法等。

4. 弱电综合布线的安全措施施工过程中，需要特别强调安全措施。

交底时，要详细交代施工人员在弱电综合布线过程中应遵守的安全规定，如佩戴安全帽、穿戴防护手套等。

5. 弱电综合布线的验收标准在交底中，还需说明弱电综合布线的验收标准和方法，包括对布线质量、设备运行状态和接线连接等的验收方法和要求。

弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程是建筑弱电工程的基础设施平台，它是直接关系到各子系统建设和功能正常发挥的基础通道，主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。

主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统(子系统)综合组网工程。

弱电综合管网及布线工程施工质量的优劣将直接影响到整个建筑弱电工程各弱电系统(子系统)的安全、稳定正常运行。

一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。

1.2 弱电综合管网及布线工程范围包括:区域综合外网、室内综合管网和综合布线工程。

区域综合外网工程由管道、电缆隧道、电缆沟、人(手)孔、引入与引出配管、室外交接箱等组成;室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成;综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。

1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。

二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求:1. 施工前进行图纸会审、技术交底。

2. 编制施工方案，明确施工方法及质量标准。

3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。

4. 施工工具齐备、完好。

5. 室外管道应按通信管道工程验收的相关规定进行检验。

2.2 室内综合管网工程施工前检查应符合以下要求:1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。

弱电综合布线施工方案一、简介弱电综合布线是指为建筑物内的各类弱电系统提供网络互联和信号传输的一种系统布线方式。

弱电系统包括但不限于计算机网络、电话系统、监控系统、音视频系统等。

弱电综合布线施工方案的制定和实施对于建筑物的综合布线和弱电系统的稳定运行至关重要。

本文将针对弱电综合布线施工方案进行详细介绍，包括施工前的准备工作、布线方案的设计、材料选用、施工步骤以及验收与维护等内容。

二、施工前的准备工作弱电综合布线施工前需要进行一系列准备工作，包括但不限于以下几个方面：1. 了解建筑结构和弱电系统需求在开始弱电综合布线施工前，施工方需要对建筑结构和弱电系统的需求有清晰的了解。

了解建筑结构可以帮助确定布线走线和布线路径，了解弱电系统的需求可以帮助确定布线方案和材料选择。

2. 制定施工计划和时间表根据建筑物的使用情况和弱电系统的需求，制定合理的施工计划和时间表。

考虑到施工期间对建筑物的影响，需要合理安排施工时间，尽量减少对业主和用户的影响。

3. 获取相关许可和资质进行弱电综合布线施工需要一定的许可和资质，施工方需要提前获取相关证书和许可。

同时，需了解施工过程中需要遵守的法规和规范，确保施工的合法性和安全性。

4. 购买所需材料和设备根据施工方案和需求，购买所需的布线材料和设备。

选择符合国家标准和质量要求的材料和设备，确保施工的质量和稳定性。

三、布线方案设计布线方案的设计是弱电综合布线施工中的重要环节。

良好的布线方案设计可以提高弱电系统的可靠性和稳定性。

布线方案设计的要点包括：1. 布线路径的确定根据建筑物的结构和弱电系统的需求，确定合理的布线路径。

合理的布线路径应尽量减少布线长度和信号阻抗，以提高信号传输的质量。

2. 布线设备的位置选择根据布线路径和需求，选择合适的布线设备位置。

布线设备的位置应考虑到布线的合理性和便捷性，同时避免与强电设备和噪声源的干扰。

根据弱电系统的需求，选择合适的布线设备连接方式。

常见的连接方式包括星型连接、环形连接和总线连接等。

弱电综合管网及综合布线工程施工技术方案一、工程概述：本项目是一种弱电综合管网及综合布线工程，主要包括设备间管道、弱电配线箱及配线架、光纤布线、通信接入系统等。

二、工程要求：1.保证工程质量，在规定的时间内完成任务；2.符合相关法规及行业规范标准；3.保证线路畅通、设备运行稳定；4.保护设备及线路的安全性。

三、施工组织及人员安排：1.项目经理：负责整个工程的组织、协调和管理；2.施工队长：负责施工队员的安排、工作监督；3.电工：负责电气接线及设备安装；4.通信工程师：负责光纤布线及通信系统调试；5.综合布线工程师：负责配线箱及配线架的安装；6.安全员：负责施工现场的安全管理。

四、施工流程：1.设计方案评审：由施工队与设计方案进行确认与设计方案进行评审，确保施工方案的可行性。

2.现场勘测与安全策划：对施工现场进行勘测，编制安全策划及施工方案。

3.设备安装及线路布线：按照设计方案要求，进行设备安装、管道布线等工作。

4.配线箱及配线架安装：安装配线箱及配线架，按照布线方案进行布线，并进行必要的标识。

5.光纤布线：根据布线方案，进行光纤布线，保证光纤质量。

6.电气接线及设备调试：进行电气接线，并进行设备的调试，确保设备正常运行。

7.通信系统调试：对通信系统进行调试，保证通信畅通。

8.工程验收：经过设备运行试验及施工方案的审核，对工程进行验收。

9.工程竣工及移交：完成工程后，组织移交工作。

五、施工要点：1.施工现场的准备：包括施工区域的划定、施工材料的准备、施工设备的安排等。

2.施工人员的安全教育：确保施工人员对安全事项有所了解，并落实到实际施工中。

3.施工材料及设备的选择：选择符合要求的施工材料及设备，确保施工质量。

4.施工流程的控制：严格按照施工流程进行施工，确保施工进度。

5.施工质量的检查：对施工过程中的关键环节进行质量检查，及时纠正问题。

6.施工安全的管理：加强施工现场的安全管理，确保施工人员及设备的安全。

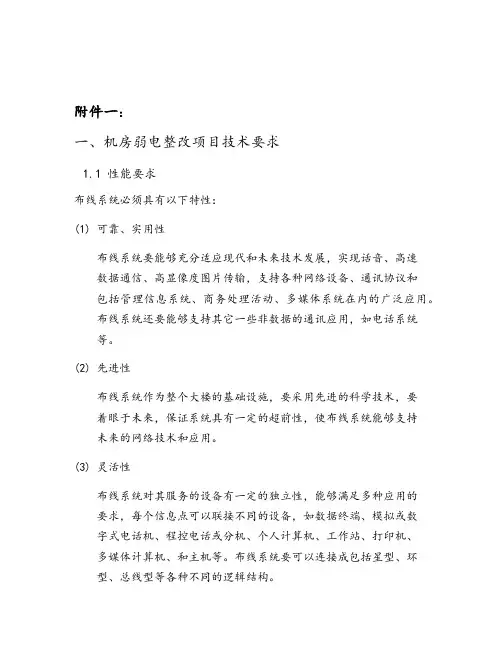

附件一：一、机房弱电整改项目技术要求1.1 性能要求布线系统必须具有以下特性：(1) 可靠、实用性布线系统要能够充分适应现代和未来技术发展，实现话音、高速数据通信、高显像度图片传输，支持各种网络设备、通讯协议和包括管理信息系统、商务处理活动、多媒体系统在内的广泛应用。

布线系统还要能够支持其它一些非数据的通讯应用，如电话系统等。

(2) 先进性布线系统作为整个大楼的基础设施，要采用先进的科学技术，要着眼于未来，保证系统具有一定的超前性，使布线系统能够支持未来的网络技术和应用。

(3) 灵活性布线系统对其服务的设备有一定的独立性，能够满足多种应用的要求，每个信息点可以联接不同的设备，如数据终端、模拟或数字式电话机、程控电话或分机、个人计算机、工作站、打印机、多媒体计算机、和主机等。

布线系统要可以连接成包括星型、环型、总线型等各种不同的逻辑结构。

(4) 模块化布线系统中除去固定于建筑物内的水平线缆外，其余所有的设备都应当是可任意更换插拔的标准组件，以方便使用、管理和扩充。

(5) 扩充性布线系统应当是可扩充的，以便在系统需要发展时，可以有充分的余地将设备扩展进去。

(6) 标准化布线系统要采用和支持各种相关技术的国际标准、国家标准及工业标准，这样可以使得作为基础设施的布线系统不仅能支持现在的各种应用，还能适应未来的技术发展。

1.2 产品技术要求（一）光纤跳线技术参数要求：•双芯光纤跳线。

•高质量的光缆和出厂前已经过精密处理的连接头。

•可将光纤设备与光纤互联、交叉连接以及信息插口相连接。

•采用精工陶瓷插芯。

•外护套：阻燃LSZH。

•插入损耗≤0.35dB。

•★兼容性强，可直接应用于电子配线架系统，实现智能化管理。

•常规长度：2m/3m/5m，也可根据客户需求定制。

•★光纤跳线通过第三方（中国信息产业部）检测，并提供测试报告文件。

•★颜色管理：方便网络信息系统彩色化管理，提供至少4种以上颜色•★货期：合同签订后3天内（二）六类非屏蔽双绞线跳线技术参数要求：•性能符合ANSI/TIA-568-C.2标准，并向下兼容Cat.5e系统应用。

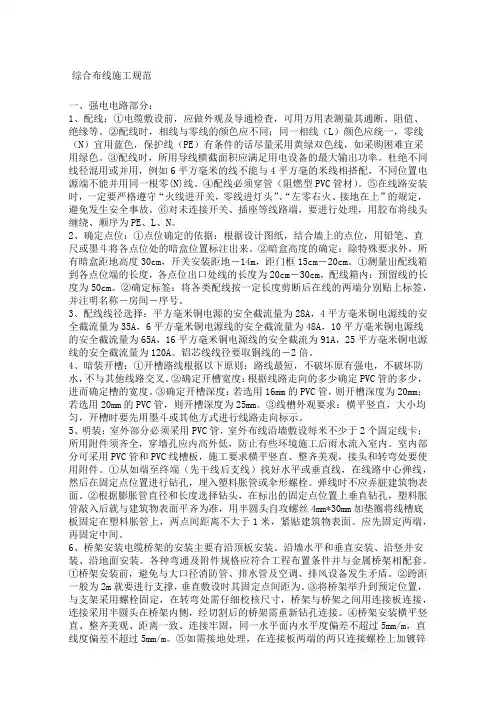

综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。

②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。

③配线时，所用导线横截面积应满足用电设备的最大输出功率。

杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。

④配线必须穿管（阻燃型PVC管材）。

⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。

⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。

2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm－20cm。

①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。

②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。

3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。

铝芯线线径要取铜线的－2倍。

4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。

②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。

③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。

2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。

它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。

综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。

二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。

2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。

3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。

4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。

三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。

2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。

3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。

4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。

5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。

6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。

四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。

2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。

3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。

4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。

5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。

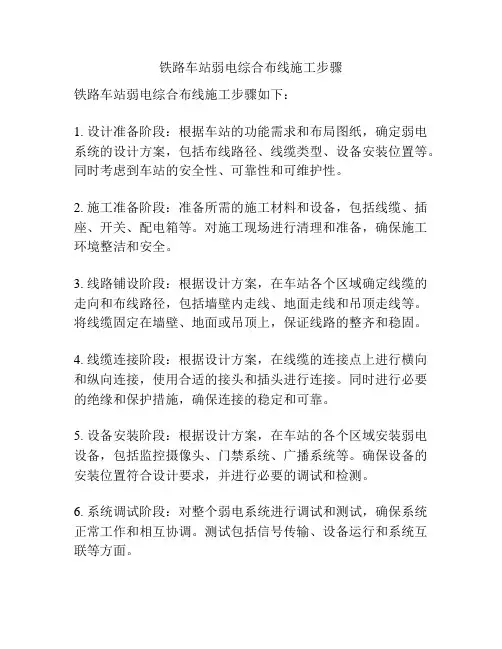

铁路车站弱电综合布线施工步骤
铁路车站弱电综合布线施工步骤如下：
1. 设计准备阶段：根据车站的功能需求和布局图纸，确定弱电系统的设计方案，包括布线路径、线缆类型、设备安装位置等。

同时考虑到车站的安全性、可靠性和可维护性。

2. 施工准备阶段：准备所需的施工材料和设备，包括线缆、插座、开关、配电箱等。

对施工现场进行清理和准备，确保施工环境整洁和安全。

3. 线路铺设阶段：根据设计方案，在车站各个区域确定线缆的走向和布线路径，包括墙壁内走线、地面走线和吊顶走线等。

将线缆固定在墙壁、地面或吊顶上，保证线路的整齐和稳固。

4. 线缆连接阶段：根据设计方案，在线缆的连接点上进行横向和纵向连接，使用合适的接头和插头进行连接。

同时进行必要的绝缘和保护措施，确保连接的稳定和可靠。

5. 设备安装阶段：根据设计方案，在车站的各个区域安装弱电设备，包括监控摄像头、门禁系统、广播系统等。

确保设备的安装位置符合设计要求，并进行必要的调试和检测。

6. 系统调试阶段：对整个弱电系统进行调试和测试，确保系统正常工作和相互协调。

测试包括信号传输、设备运行和系统互联等方面。

7. 完工验收阶段：进行弱电系统的完工验收，确保系统的技术指标和功能性能符合设计要求。

对整个施工过程进行总结和评估，做好文档和备案工作。

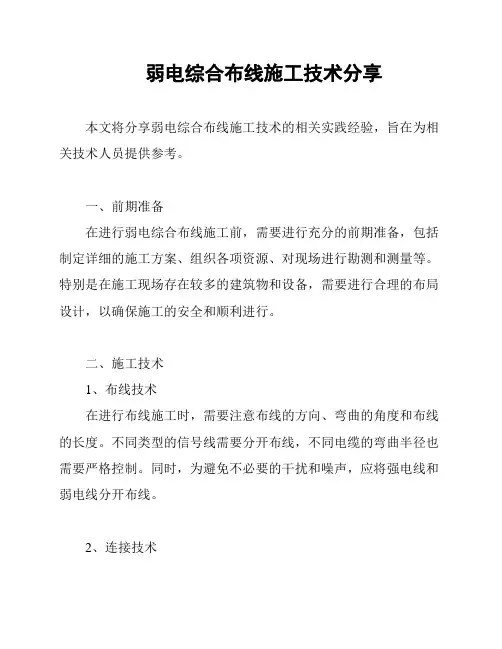

弱电综合布线施工技术分享
本文将分享弱电综合布线施工技术的相关实践经验，旨在为相关技术人员提供参考。

一、前期准备
在进行弱电综合布线施工前，需要进行充分的前期准备，包括制定详细的施工方案、组织各项资源、对现场进行勘测和测量等。

特别是在施工现场存在较多的建筑物和设备，需要进行合理的布局设计，以确保施工的安全和顺利进行。

二、施工技术
1、布线技术
在进行布线施工时，需要注意布线的方向、弯曲的角度和布线的长度。

不同类型的信号线需要分开布线，不同电缆的弯曲半径也需要严格控制。

同时，为避免不必要的干扰和噪声，应将强电线和弱电线分开布线。

2、连接技术
连接技术的质量直接影响到整个弱电系统的运行效果。

在连接
过程中要采用标准连接方式，如端子连接、插头连接等，并在连接
点上做好密封，避免潮湿和腐蚀。

3、防护措施
在弱电综合布线施工中，需要采取相应的防护措施来保障弱电
系统的稳定运行。

如采用可靠的接地措施、采用合适的防雷措施等。

同时，应注意施工现场的清洁卫生，定期进行设备的维护和保养。

三、质量监控
在弱电综合布线施工过程中，需要对每一个施工环节进行监控，保证施工质量。

施工完成后，还需要进行验收和测试，确保整个弱
电系统的正常运行。

总之，弱电综合布线施工技术的关键在于前期准备、施工技术
和质量监控。

只有在这三个方面都下足功夫，才能实现稳定高效的
弱电系统运行。

智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。

它包含与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。

大楼弱电系统对建筑物来说是一个整体，从管理、操纵机房、弱电管道到各个信息点或者操纵点都有有关的路由。

这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。

综合管路系统的设计，能够合理地建立弱电系统的公共通道。

综合管路的内容包含了与整个弱电系统有关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽与机房。

综合管路的设计与施工还牵涉到其他管路（如暖通、给排水与强电）与建筑功能的综合配管或者调整。

桥架敷设在吊顶内，并开一定数量的检修孔。

本工程弱电的垂直干线敷设在井道内使用线槽沿墙敷设方式。

其他所有线路使用穿保护管暗敷设。

水平线路敷设在有吊顶的场所内使用穿金属管或者线槽在调顶内明敷设，无吊顶场所使用穿暗管敷设或者用线槽贴梁底敷设。

配管线路过长时中间需增设过路盒。

室外管网设计室外管线通常使用弱电电缆直埋方式。

弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小同意埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线与建筑物不应小于同意的净距，如下表所示：进户管线设计进户管线有两种方式：地下进户与外墙进户。

地下进户方式：这种方式时为了美观要求而将管线转入地下。

根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。

第一种是建筑物设有地下层，地下进户管直接进入地下层，使用的是直进户管。

地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。

当进线电缆数较多时，建筑物户外应设人孔。

外墙进户方式这种方式是在建筑物机房层与服务室的配线设备间或者配线箱内。

进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。
