2024年弱电工程综合布线施工精华知识总结一、引言随着科技的不断发展和应用,弱电工程的布线施工也面临着新的挑战和需求。
本文将对2024年弱电工程综合布线施工的精华知识进行总结,内容包括整体规划、布线材料选择、布线方式、安装维护等方面。
二、整体规划弱电工程的整体规划是成功实施布线施工的基础。
在规划过程中,需要考虑以下几个方面:1、需求分析:根据工程的实际需求,确定布线的范围和要求,包括网络、电话、监控、安防等弱电设备的布线需求。
2、综合布线方案:根据需求分析,制定合理的综合布线方案,包括布线的路径和布线的方式。
路径要避免与强电线路交叉,并确保布线的美观和安全。
3、预留余量:在规划布线时,要预留一定的余量,以便后续的扩展和升级。
三、布线材料选择2024年的弱电工程布线材料选择将更加注重高效、高性能和环保的特点。
以下是一些常用的布线材料:1、网络线缆:如CAT6、CAT6A、Fiber等,要选用质量好的线缆,以保证网络的稳定和传输速度。
2、电话线缆:要选用具有良好阻隔和抗干扰能力的电话线缆,确保通话质量。
3、监控线缆:要选用具有较好的视频传输性能的线缆,保证监控画面的清晰和稳定。
4、安防线缆:要选用具有可靠性和安全性能的线缆,确保安防设备的正常运行。
四、布线方式2024年的弱电工程布线方式将以高效、智能化和模块化为主要特点。
以下是一些常用的布线方式:1、集中布线:将各类弱电设备的线缆集中到一个布线间或机柜中,方便管理和维护。
2、分散布线:按功能或区域进行布线,避免不同设备之间的干扰。
3、模块化布线:采用模块化布线系统,使布线更加方便快捷,可以随着需求的变化进行灵活调整。
4、智能化布线:将布线与智能化管理系统相结合,实现自动化布线和远程监控。
五、安装维护在2024年的弱电工程布线施工中,安装和维护工作也是非常重要的一环。
以下是一些注意事项:1、合理安装:根据规划方案,合理安装线缆和设备,确保布线的牢固和稳定。
综合布线施工规范一、强电电路部分:1、配线:①电缆敷设前,应做外观及导通检查,可用万用表测量其通断、阻值、绝缘等。
②配线时,相线与零线的颜色应不同;同一相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)有条件的话尽量采用黄绿双色线,如采购困难宜采用绿色。
③配线时,所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用,例如6平方毫米的线不能与4平方毫的米线相搭配,不同位置电源端不能并用同一根零(N)线。
④配线必须穿管(阻燃型PVC管材)。
⑤在线路安装时,一定要严格遵守“火线进开关,零线进灯头”、“左零右火、接地在上”的规定,避免发生安全事故。
⑥对未连接开关、插座等线路端,要进行处理,用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位:①点位确定的依据:根据设计图纸,结合墙上的点位,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定:除特殊要求外,所有暗盒距地高度30cm,开关安装距地-14m,距门框15cm -20cm。
①测量出配线箱到各点位端的长度,各点位出口处线的长度为20cm-30cm,配线箱内:预留线的长度为50cm。
②确定标签:将各类配线按一定长度剪断后在线的两端分别贴上标签,并注明名称-房间-序号。
3、配线线径选择:平方毫米铜电源的安全截流量为28A,4平方毫米铜电源线的安全截流量为35A,6平方毫米铜电源线的安全截流量为48A,10平方毫米铜电源线的安全截流量为65A,16平方毫米铜电源线的安全截流为91A,25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的-2倍。
4、暗装开槽:①开槽路线根据以下原则:路线最短,不破坏原有强电,不破坏防水,不与其他线路交叉。
②确定开槽宽度:根据线路走向的多少确定PVC管的多少,进而确定槽的宽度。
③确定开槽深度:若选用16mm 的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。
弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。
在建筑项目中,弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。
因此,对弱电综合布线施工技术的交底显得尤为重要,只有掌握了正确的施工技术,才能保证工程的质量。
二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线,包括但不限于电视传输、电话线、室内网络、安防监控等系统。
2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类,主要可以分为以下几类:电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。
3. 弱电综合布线的施工要求在进行弱电综合布线施工时,需要严格遵循以下要求:- 符合相关国家规范和标准;- 尽量避免强电干扰;- 根据需求进行合理布线,考虑布线路径和布线长度;- 采用合适的布线材料和设备;- 进行必要的测试和验收。
三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中,需要详细介绍弱电综合布线的工程方案,包括布线路径、布线长度、布线材料选用等内容。
同时,还需说明和解释针对不同系统的布线方案和特殊要求。
2. 弱电综合布线的施工流程交底中,需要详细讲解弱电综合布线的施工流程,包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。
同时,还需指导施工人员如何进行现场布线、接线、标识等操作步骤。
3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。
在交底中,需要说明施工中的质量控制要点,包括合格材料的选用、正确的接线操作、测量和测试的方法等。
4. 弱电综合布线的安全措施施工过程中,需要特别强调安全措施。
交底时,要详细交代施工人员在弱电综合布线过程中应遵守的安全规定,如佩戴安全帽、穿戴防护手套等。
5. 弱电综合布线的验收标准在交底中,还需说明弱电综合布线的验收标准和方法,包括对布线质量、设备运行状态和接线连接等的验收方法和要求。
综合布线施工方案要点
在进行综合布线工程时,一个完善的施工方案至关重要,它直接影响到整个布
线系统的性能和稳定性。
以下是一些关键要点,有助于确保综合布线施工的顺利进行和最终实现预期效果。
1. 网络拓扑规划
合理的网络拓扑规划是一个成功的综合布线工程的基础。
在开始施工前,应仔
细评估场地布局、用户需求等因素,设计出适合的网络拓扑结构,包括主干、分支、末端等各部分的布局。
确保布线路径清晰、合理,避免冗余和混乱。
2. 线缆选择
在选择线缆时,应根据实际需求和使用环境选择适合的类型。
考虑网络速度、
传输距离、抗干扰能力等因素,选择合适的线缆规格和材质,确保信号传输的稳定性和可靠性。
3. 综合布线设备
在布线过程中,需要使用各种综合布线设备,如连接器、配线架、标签等。
选
择高质量的设备,按照规范进行安装和连接,确保设备的性能和可靠性。
4. 安全考虑
在进行综合布线施工时,安全始终是首要考虑因素。
施工人员应遵守相关安全
规范,佩戴必要的个人防护装备,确保施工过程中不会发生意外或造成人员伤害。
5. 施工质量检验
完成综合布线施工后,应对整个系统进行全面的质量检验。
检查线缆连接是否
牢固、设备是否正常运行等,确保整个系统符合设计要求,并且能够正常工作。
结语
综合布线施工是一个关键的工程环节,它直接影响到整个网络系统的性能和稳
定性。
通过合理规划、精选材料、安全施工和质量检验,可以确保综合布线工程的顺利进行和最终取得成功。
在实施综合布线工程时,务必严格按照施工方案要点进行操作,以确保工程质量和效果的达标。
弱电施工安全细则
是指在进行弱电系统施工过程中,为了保障工作人员的人身安全和设备的正常运作,所需要遵守的一系列安全规定和操作指导。
以下是常见的弱电施工安全细则:
1. 安全防护:施工人员必须佩戴合适的个人防护装备,包括安全帽、防护鞋、防护眼镜、耳塞等,确保个人安全。
2. 电器安全:所有电器设备必须符合电气安全标准,并通过相关检测和验收。
施工人员在操作电器设备时,必须按照操作规程进行。
3. 接地保护:弱电设备和线路必须进行良好的接地保护,防止电流倒灌和触电风险。
4. 施工场地安全:施工场地必须保持整洁,避免堆放杂物和防止滑倒、绊倒等事故发生。
施工期间应尽量减少场地内其他人员的进出,确保施工区域安全。
5. 操作规程:施工人员必须按照操作规程进行施工作业,禁止擅自更改设备接线、设备参数等操作。
6. 禁止抽烟和明火作业:施工现场禁止抽烟和明火作业,防止发生火灾事故。
7. 紧急救援:施工现场必须配备相应的急救设备和急救人员,并设置紧急救援预案。
8. 监控和检测:施工现场应配备相应的监控和检测设备,及时监测施工过程中的安全状况,并采取相应的应急措施。
需要注意的是,在具体施工过程中,还应根据项目的具体情况制定相应的安全施工细则,确保施工过程中的安全。
综合布线施工规范一、强电电路部分:1、配线:①电缆敷设前,应做外观及导通检查,可用万用表测量其通断、阻值、绝缘等。
②配线时,相线与零线的颜色应不同;同一相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)有条件的话尽量采用黄绿双色线,如采购困难宜采用绿色。
③配线时,所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用,例如6平方毫米的线不能与4平方毫的米线相搭配,不同位置电源端不能并用同一根零(N)线。
④配线必须穿管(阻燃型PVC管材)。
⑤在线路安装时,一定要严格遵守“火线进开关,零线进灯头”、“左零右火、接地在上”的规定,避免发生安全事故。
⑥对未连接开关、插座等线路端,要进行处理,用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位:①点位确定的依据:根据设计图纸,结合墙上的点位,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定:除特殊要求外,所有暗盒距地高度30cm,开关安装距地-14m,距门框15cm-20cm。
①测量出配线箱到各点位端的长度,各点位出口处线的长度为20cm-30cm,配线箱内:预留线的长度为50cm。
②确定标签:将各类配线按一定长度剪断后在线的两端分别贴上标签,并注明名称-房间-序号。
3、配线线径选择:平方毫米铜电源的安全截流量为28A,4平方毫米铜电源线的安全截流量为35A,6平方毫米铜电源线的安全截流量为48A,10平方毫米铜电源线的安全截流量为65A,16平方毫米铜电源线的安全截流为91A,25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的-2倍。
4、暗装开槽:①开槽路线根据以下原则:路线最短,不破坏原有强电,不破坏防水,不与其他线路交叉。
②确定开槽宽度:根据线路走向的多少确定PVC管的多少,进而确定槽的宽度。
③确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。
综合布线施工实施方案
首先,在进行综合布线施工前,需要充分准备工作。
施工前的准备工作主要包
括对施工现场进行勘察、设计施工方案、准备所需材料和设备等。
在勘察施工现场时,需要对建筑结构、布线环境进行详细的了解,以便为后续的施工提供准确的参考。
同时,根据勘察结果,设计出合理的施工方案,明确布线的走向、布线管道的位置以及布线设备的安装位置等。
在准备材料和设备时,需要确保所选材料符合国家标准,并且保证施工设备的完好性,以确保施工过程中不出现质量问题。
其次,施工过程中需要注意一些重要事项。
首先,在进行布线施工时,需要严
格按照设计方案进行,确保布线的走向和位置准确无误。
其次,在安装布线管道和设备时,需要保证其牢固性和稳定性,以免在后续使用过程中出现安全隐患。
另外,在进行电缆连接和接地时,需要严格按照电气安全标准进行,确保施工质量。
同时,在施工过程中,需要做好施工现场的清理工作,保持施工现场的整洁,以确保施工质量和安全。
最后,在施工完成后,需要进行验收和保养工作。
验收工作主要包括对施工质
量进行检查和测试,确保布线的连接牢固、电气设备正常运行等。
在保养工作中,需要对布线设备进行定期检查和维护,保证设备的长期稳定运行。
同时,需要对施工现场进行清理,清除施工过程中产生的垃圾和杂物,保持施工现场的整洁。
综合布线施工实施方案设计是一个复杂而又重要的工作,需要充分考虑各种因素,确保施工质量和安全。
只有在施工前充分准备、施工过程中严格执行、施工后进行验收和保养,才能保证综合布线施工实施方案的顺利进行和达到预期效果。
2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内,以实现数据、语音、视频等多种信号的传输。
它是建筑物内部通信设备的基础建设,对于现代化办公、住宅环境的建立和提高提供了有力的保障。
综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。
二、综合布线施工前期准备1. 设计阶段:确定弱电系统的需求,包括数据、语音、视频传输的类型和数量,以及接口类型和布置方式等。
2. 材料选择:选择适合具体场景的弱电设备,包括网线、光纤、设备支架等。
3. 材料预订:根据设计方案,提前预订所需的材料,以确保施工过程的顺利进行。
4. 动力施工准备:布线前需要与动力施工方沟通,确定共用的通道和设备间。
三、综合布线施工的基本流程1. 开槽和铺管:根据布线方案,使用电刨、开槽机等工具开槽,铺设管道,将弱电线缆引入管道。
2. 弱电线缆布线:根据设计方案,将弱电线缆从起始点引入管道,沿着预定的路径进行布线。
3. 弱电设备安装:根据布线方案,将各种弱电设备(如交换机、路由器、配线架等)安装在预留位置上。
4. 终端设备连接:将终端设备(如电脑、电话等)通过网线、光纤等连接到交换机、配线架上。
5. 验收测试:使用专业测试设备对布线的质量进行检测,包括信号强度、传输速度等方面的测试。
6. 杂物清理:清理施工过程中产生的杂物和垃圾,保持施工现场的整洁。
四、综合布线施工的注意事项1. 安全第一:施工过程中要注意工作场所的安全,做好防护措施,避免人员和设备受到损害。
2. 施工质量:严格按照设计方案进行施工,做好线缆标识和布线记录,确保布线质量和后期维护。
3. 材料使用:选择合格的弱电设备和材料,确保其符合相关标准,并严格按照要求进行使用。
4. 环境保护:注意施工对环境的影响,做好施工现场的清理工作,避免对环境造成污染。
5. 工期控制:合理安排施工工期,做好施工计划和进度管理,确保项目能够按时完工。

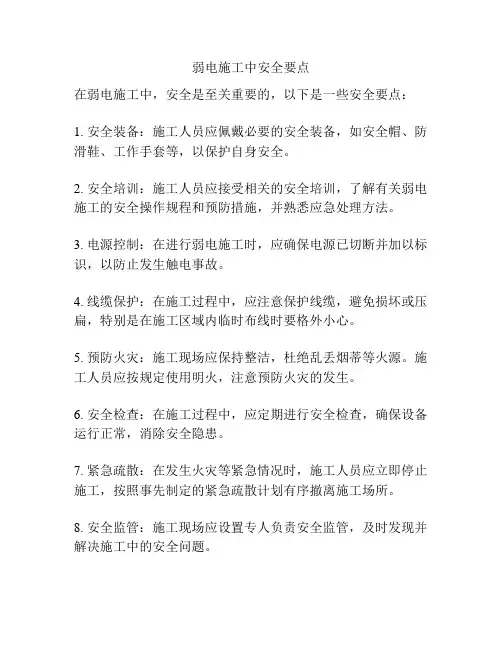

弱电施工中安全要点
在弱电施工中,安全是至关重要的,以下是一些安全要点:
1. 安全装备:施工人员应佩戴必要的安全装备,如安全帽、防滑鞋、工作手套等,以保护自身安全。
2. 安全培训:施工人员应接受相关的安全培训,了解有关弱电施工的安全操作规程和预防措施,并熟悉应急处理方法。
3. 电源控制:在进行弱电施工时,应确保电源已切断并加以标识,以防止发生触电事故。
4. 线缆保护:在施工过程中,应注意保护线缆,避免损坏或压扁,特别是在施工区域内临时布线时要格外小心。
5. 预防火灾:施工现场应保持整洁,杜绝乱丢烟蒂等火源。
施工人员应按规定使用明火,注意预防火灾的发生。
6. 安全检查:在施工过程中,应定期进行安全检查,确保设备运行正常,消除安全隐患。
7. 紧急疏散:在发生火灾等紧急情况时,施工人员应立即停止施工,按照事先制定的紧急疏散计划有序撤离施工场所。
8. 安全监管:施工现场应设置专人负责安全监管,及时发现并解决施工中的安全问题。
这些安全要点是在弱电施工中需要特别注意的地方,希望施工人员都能严格按照安全规则操作,确保施工过程的安全。

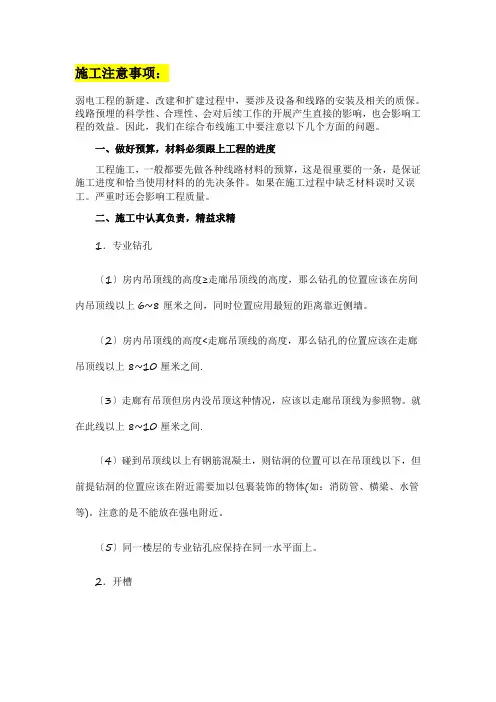

弱电工程综合布线施工注意事项
综合布线系统施工中常出现各种各样的问题,怎么才能解决这种现象呢?
弱电工程的新建、改建和扩建过程中,要涉及设备和线路的安装及相关的质保。
线路预埋的科学性、合理性、会对后续工作的开展产生直接的影响,也会影响工程的效益。
因此,我们在综合布线施工中要注意以下几个方面的问题。
一、做好预算
工程施工,一般都要先做各种线路材料的预算,这是很重要的一条,是保证施工进度和恰当使用材料的的先决条件。
如果在施工过程中缺乏材料误时又误工。
严重时还会影响工程质量。
二、施工负责
1.专业钻孔
(1)房内吊顶线的高度≥走廊吊顶线的高度,那么钻孔的位置应该在房间内吊顶线以上6~8厘米之间,同时位置应用最短的距离靠近侧墙。
(2)房内吊顶线的高度<走廊吊顶线的高度,那么钻孔的位置应该在走廊吊顶线以上8~10厘米之间.
(3)走廊有吊顶但房内没吊顶这种情况,应该以走廊吊顶线为参照物。
就在此线以上8~10厘米之间.
(4)碰到吊顶线以上有钢筋混凝土,则钻洞的位置可以在吊顶线以下,但前提钻洞的位置应该在附近需要加以包裹装饰的物体(如:消防管、横梁、水管等)。
注意的是不能放在强电附近。
(5)同一楼层的专业钻孔应保持在同一水平面上。
2.开槽
(1)深度:以铺设的PVC管直径为参照物,槽的深度应该是PVC管直径+3厘米,特别注意是主墙深度不能高于墙厚大3分之1。
(2)宽度:最好和PVC管的直径相符,但不能过宽。
这样有利于水泥补槽。
(3)走向:槽的走向决定着通信线路的结构,所以槽尽量走最短的距离。
(4)背靠背的房间:特别要注意的是背靠背的房间底盒的位置要对齐。
底盒之间的墙必须有合适大小的洞能穿与之相匹配的PVC管来保护线路。
3.壁挂式机柜的安装。
确定位置的位置。
机柜安装的要稳、准、正,必须打3个以上膨胀螺丝。
根据线路进入的情况决定是否拧开上下2个进线口的挡板。
注意:当挡板的螺丝拧不出时禁止野蛮撬开,否则会导致机柜变形。
4.穿线、拉线的长度必需先行进行精确的测量线路的长度,不能随意或者想当然进行线路的剪裁。
(1)用卷尺衡量弱电井内的机柜位置、过道、墙厚、预留等不起眼的长度进行总和再进行裁剪。
裁剪后此线的两端要贴上标签。
(2)裁剪线时请注意分清机柜的楼层位置和该机柜是不是放该线的。
(3)线裁剪完后发现长了就不能再次裁剪。
(4)线路进入机柜后,必须预留1.8M-2M的长度,特指墙柜。
5.安装PVC管
(1)房间内
•PVC管的安装
a.直径相同的PVC管连接时必须要使用直通接头、3通或4通、90°弯接头;像连接PVC管角度大于90°这样特殊情况可以用90°的弯接把线套起并用白胶布加以固定,不能直接使用胶布包。
以上的各种连接不能直接使用胶布裹着或者缠着敷衍了事。
b.需要线穿墙的地方要使用PVC管,不能裸线在墙体内。
c.槽内安置PVC线管时需用管卡加以固定,避免补槽前管脱落或补槽后线管曝出墙面。
•PVC管裁剪
PVC管裁剪不能长也不能短
例如:主管分出支线的连接点长度不能过短使传输线裸露在外;中间连接时同样不能过短,因此不使用接头而改用胶布。
最后就是PVC管与信息点的底盒之间这段的距离要恰到好处,长了,底盒装不进;短了,补槽时水泥渗入管内并把线冻死。
PVC管与信息点的底盒之间的长度最好使用底盒进行比较。
(2)走廊
•PVC管的安装
本层如果使用∮40的管那么就全使用相同的管子,不能一头大一头小;当附近有消防管时可以使用大尺寸的绑带(不能剪用信号线代替)将PVC管固定在消防管上,但不能低于吊顶。
如果附近没有消防管可以用管抱固定在墙上。
•PVC管的连接
直径不同的PVC管连接时同时也要使用变径直通、三通等,不能直接使用胶布。
•PVC槽板的安置
PVC槽板安装时注意平行水平面,最后盖槽板时必需盖紧不能被线撑开。
•PVC槽板内的线
线每隔0.5m用绑带扎紧并用管卡把这困线固定在槽板内。
6.补槽及底盒安装
(1)补槽前应先做防尘处理,使用袋子将多出线卷起来包在底盒内。
(2)水泥均匀不能高于墙也低于墙;底盒安置时应该平齐墙面和地面水平面,也就是说底盒不能凸出、凹进和歪斜。
7.接地
室内拉线:只能剪一次线,而且要准。
这样就要求施工不能估算了,要拉多长就剪多长。
室外:镀锌角钢必须打进规定、焊接牢固。
室外接地安装完后用铁锤敲打焊接处检查是否牢固,然后用防锈油漆刷下焊接口。
最后通告其他施工方人员这里有我们埋设的接地系统在施工挖掘时注意。
三、精心组织
一定要参与其中,从开始的布局规划,到具体的施工过程,都应该了如指掌。
这样,一有不合理的地方及时提出;二是对施工质量有一个随时的"监督",不满意的地方可以随时提出;三是对网络的规划布局有一个清楚的了解和掌握,也便于日后的维护。
迪好电子对每一个项目、每一个系统、每一个施工细节均苛求完美。
无论是隐蔽工程,还是饰面工程均要求严苛。
公司内部有质量管理工程师,是独立于项目组之外的独立编
制,直接对总经理负责。
客户的满意是我们对质量的基本要求,我们的目标是把每一个工程做成样板工程,经得起时间考验的工程。
上海迪好电子经过长期的发展与积累,在弱电系统工程总承包领域,拥有丰富的管理经验,特别在深化设计、施工组织、三要素控制、安全管理、系统联调、人员培训等方面形成了一整套科学、系统和有效的管理体系,始终坚持零分包管理,为工程的顺利实施提供了可靠保证。
