雷石KTV点歌系统简介修订稿

雷石系统基础操作说明简介雷石系统是一款基于云平台构建的全新视频会议解决方案。

它旨在为企业用户提供高效、稳定、便捷的视频协作体验。

本文档将介绍雷石系统的基础操作，帮助用户快速上手使用。

登录用户可以通过以下步骤登录雷石系统：1.打开雷石系统网址，输入用户名和密码，点击登录按钮。

2.如果用户首次登录，需要进行密码初始化操作。

3.登录成功后，系统将自动跳转到主界面。

创建会议用户可以在主界面创建视频会议：1.点击左上角“开始会议”按钮，进入创建会议界面。

2.输入会议名称和会议开始时间，选择参会成员。

3.点击“创建”按钮，系统将自动创建会议，并发送邀请邮件给参会成员。

参加会议用户可以在以下方式参加会议：1.通过会议邀请邮件进入会议。

2.在主界面的会议列表中找到所需的会议，点击进入。

会议界面用户进入会议后，会看到以下界面：1.视频窗口：显示会议中的视频画面。

2.聊天窗口：用户可以在聊天窗口中发送文本消息，进行文字交流。

3.共享窗口：允许用户分享PPT、文档等内容。

4.控制台：用户可以在控制台中调整麦克风、扬声器、摄像头、画质等参数。

结束会议用户可以在以下方式结束会议：1.点击右上角“结束会议”按钮。

2.所有参会成员离开会议后，系统自动结束会议。

总结本文档简要介绍了雷石系统的基本操作，包括登录、创建会议、参加会议、会议界面和结束会议。

由于雷石系统拥有更多高级功能，如白板、屏幕共享、录制等，用户可以参考官方文档进一步学习使用。

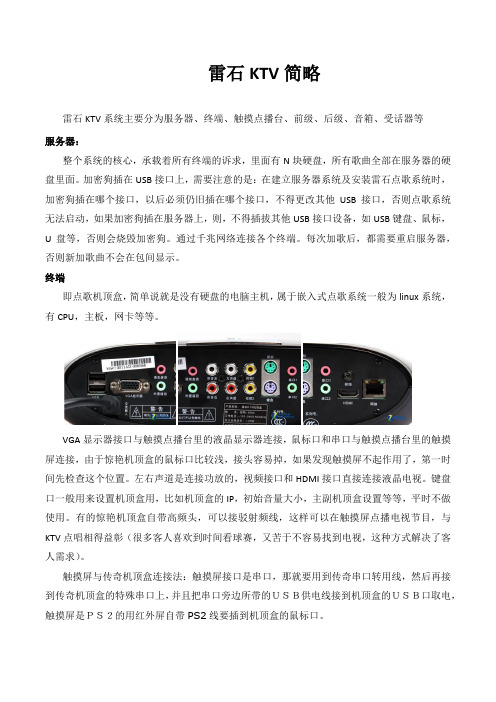

雷石KTV简略雷石KTV系统主要分为服务器、终端、触摸点播台、前级、后级、音箱、受话器等服务器：整个系统的核心，承载着所有终端的诉求，里面有N块硬盘，所有歌曲全部在服务器的硬盘里面。

加密狗插在USB接口上，需要注意的是：在建立服务器系统及安装雷石点歌系统时，加密狗插在哪个接口，以后必须仍旧插在哪个接口，不得更改其他USB接口，否则点歌系统无法启动，如果加密狗插在服务器上，则，不得插拔其他USB接口设备，如USB键盘、鼠标，U盘等，否则会烧毁加密狗。

通过千兆网络连接各个终端。

每次加歌后，都需要重启服务器，否则新加歌曲不会在包间显示。

终端即点歌机顶盒，简单说就是没有硬盘的电脑主机，属于嵌入式点歌系统一般为linux系统，有CPU，主板，网卡等等。

VGA显示器接口与触摸点播台里的液晶显示器连接，鼠标口和串口与触摸点播台里的触摸屏连接，由于惊艳机顶盒的鼠标口比较浅，接头容易掉，如果发现触摸屏不起作用了，第一时间先检查这个位置。

左右声道是连接功放的，视频接口和HDMI接口直接连接液晶电视。

键盘口一般用来设置机顶盒用，比如机顶盒的IP，初始音量大小，主副机顶盒设置等等，平时不做使用。

有的惊艳机顶盒自带高频头，可以接驳射频线，这样可以在触摸屏点播电视节目，与KTV点唱相得益彰（很多客人喜欢到时间看球赛，又苦于不容易找到电视，这种方式解决了客人需求）。

触摸屏与传奇机顶盒连接法：触摸屏接口是串口，那就要用到传奇串口转用线，然后再接到传奇机顶盒的特殊串口上，并且把串口旁边所带的ＵＳＢ供电线接到机顶盒的ＵＳＢ口取电，触摸屏是ＰＳ２的用红外屏自带PS2线要插到机顶盒的鼠标口。

惊艳机顶盒接法：只能用串口触摸屏和红外屏，不能用USB接口触摸屏。

a、串口触摸屏，串口头先接一个“串口转接盒”机顶盒的串口相联接，并且把串口旁边所带的ＵＳＢ供电线接到机顶盒的ＵＳＢ口取电。

因为惊艳串口电压跟准标电脑串口不一样，所以需“串口转接盒”。

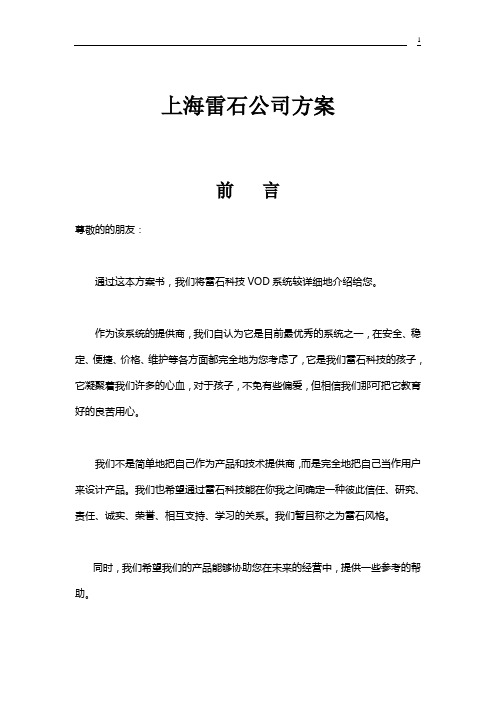

上海雷石公司方案前言尊敬的的朋友：通过这本方案书，我们将雷石科技VOD系统较详细地介绍给您。

作为该系统的提供商，我们自认为它是目前最优秀的系统之一，在安全、稳定、便捷、价格、维护等各方面都完全地为您考虑了，它是我们雷石科技的孩子，它凝聚着我们许多的心血，对于孩子，不免有些偏爱，但相信我们那可把它教育好的良苦用心。

我们不是简单地把自己作为产品和技术提供商，而是完全地把自己当作用户来设计产品。

我们也希望通过雷石科技能在你我之间确定一种彼此信任、研究、责任、诚实、荣誉、相互支持、学习的关系。

我们暂且称之为雷石风格。

同时，我们希望我们的产品能够协助您在未来的经营中，提供一些参考的帮助。

同您一样，我们也是经营者，经营的困难我们感同身受，我们深刻的了解：工欲善其事，必先利其器。

对于项目来说，其实没有比VOD音响设备更重要的了，VOD音响设备的选择将直接影响到您的效益。

雷石科技结合您的思想为您分忧排难，她还是一种经营艺术和高科技结合的作品，她的大气、质朴和足以称道的先进技术，足以使您的经营够品位、上档次、获实利，也许这就是您所需要的设备，也许就是您想要对人们所展现的。

感谢您花费宝贵时间对雷石科技的关注，但愿这一本小书能给您带点启发。

我们还将继续努力，与您一起来打造您所需要的航船！我们的愿景是在未来的日子里成为世界顶级的VOD音响解决方案供应商和服务商，如果您成功了，我们也成功了！顺祝商祺！谢谢！KTV基本构架方案雷石卡拉OK歌厅全数字点播系统方案。

一、硬件方案视频服务器（Video Server）——雷石专业视频服务器基本配置如下：●●至强E1230 四核服务器专用CPU●华硕P8X-B服务器主板●120G SSD固态硬盘，速度更快●8G内存●标配18T（3TB*6块）视频硬盘，2个千兆网卡●运行Microsoft Windows 2008 Server操作系统●运行“雷石宽频王”视频服务系统●主机尺寸：440*550*180mm“雷石宽频王”视频服务系统软件，充分利用服务器硬件和Windows 2008提供的能力，对多用户的服务运用智能的任务调度（Intelligent Task Scheduler）和多级缓存机制（Multi-Level Buffer Control），优化硬盘和网络访问，对用户提供质量保证的服务（Quality of Serice - Qos）。

北京雷客2代掌中宝安装使用说明手册系统概述掌中宝是一种无线点歌设备，它改变了KTV包房点歌固定位置一成不变的限制，客人在包房任意位置即可通过手中的掌中宝终端，来操作各种点歌功能，为高级娱乐场所的服务人员提供更加灵活且更体贴温馨的服务。

下面介绍掌中宝的具体安装和使用方法。

安装前准备工作1)掌中宝硬件环境：1惊艳单机版机顶盒、无线路由器和2代掌中宝。

2)掌中宝硬件连接方法：1惊艳单机版机顶盒，通过网线连接无线路由器LAN口（注意：网线不能接在W AN口）注意：连接好设备后，要按照：先给路由器通电，然后开启机顶盒，最后开启掌中宝的顺序启动。

无线路由器型号品牌型号MERCURY MW54REDIMAX BR-6204WG具体配置方法：MERCURY MW54R1)该款路由器的出厂初始IP地址为192.168.1.1，在设置路由器前要保证当前计算机的网段与路由器网段一致，否则要在“本地连接”中将目前网卡IP设置成与路由器同一网段，并且不能与路由器的IP相同。

具体网段的设置方法、出厂初始IP，也可参见路由器自带说明书。

2)IP设置成功后打开Internet Explorer，在地址栏输入路由器的IP地址，点击回车键进入路由器配置页面。

3)连接无线路由器时，WAN口不连接网线。

4)在弹出的窗口输入用户名和密码，默认用户名：admin，密码：admin，因每款路由器出厂设置可能会有所不同，详细默认用户名密码请见说明书。

5)点击左侧导航栏中“DHCP服务器”到DHCP设置界面，如图1-1所示。

图 1-1DHCP服务器选择启用状态，其他参数不变，完成后点击“保存”按键进行设置。

6)点击左侧导航栏中“无线设置”点击“基本设置”，如下图所示。

选择开启安全设置，因为MERCURY这款路由器启用十位的十六进制密钥，所以请将密钥设置为“0000000001”详细设置见下表注意：设置完成后点击“保存”按键重启路由器即可。

7)所有设置完成后，关闭Internet Explorer即可。

. .. . ..项目方案书雷石KTV方案简述目前，KTV歌厅遍及中国的大江南北，它已经成为人们生活中的重要娱乐方式，KTV它不再是一种不健康的代名词，人们已经习惯在闲暇时刻去潇洒走一回，KTV歌厅的设备经常出现革命性的改革。

传统歌厅中的设施正在逐渐地老化，由于LD机器的停产和LD片源全部依赖于进口、成本较高，这样造成用户经济上的负担过重，而且老歌特别多，新歌很少，已不能满足跨世纪人们文化欣赏的需求。

传统设备点歌方式原始，速度太慢，并且经常出现抢歌现象，这样就给人们的休闲情绪蒙上了一层阴影。

尤其对于量贩式KTV来说，每分每秒对客人和经营者都很重要，延误客人的时间，就是不合理的收费，就会引起纠纷。

所以提高设备档次，提高点歌速度是势在必行的一件事情。

随着科学的发展和信息时代的到来，利用高新技术来实现卡拉OK娱乐城设备的建设是完全可能的，而且可以组成一个综合的服务系统，用以满足消费者的多种需求。

本系统就是伴随着这一需求而开发研制成功的，并已为多家用户采用，是目前最先进的KTV点歌设备。

雷石VOD视频点播设备，由雷石公司自主研发，采用最先进的科技，完全符合现代人的使用特点，是可靠性高、安全性好的最先进KTV点歌系统。

全套系统由网络连接的机顶盒自动管理，无需碟机亦无人员操作，极大地提高经营效率。

该系统彻底解决了机顶盒KTV点歌系统的一些关键性问题，如数据传输的瓶颈、安全备份、数据流的控制等问题。

系统基本原理：将所有卡拉OK歌曲的音乐及图像画面经过特殊转换成MPEG-Ⅰ(VCD)或MPEG-Ⅱ（DVD）的文件，并将这些文件存储在IDE或SCSI硬盘中，将硬盘安装在雷石的视频服务器上，客人在房间通过机顶盒点播歌曲后，雷石视频服务器负责接受各个房间机顶盒请求，调度歌曲视频文件，并将它们发送到有需求的房间去。

同时雷石视频服务器还具备双机热备功能，两台服务器同时工作，当其中一台出现问题时，其它视频服务器可承担起故障服务器的工作，而不中断营业。

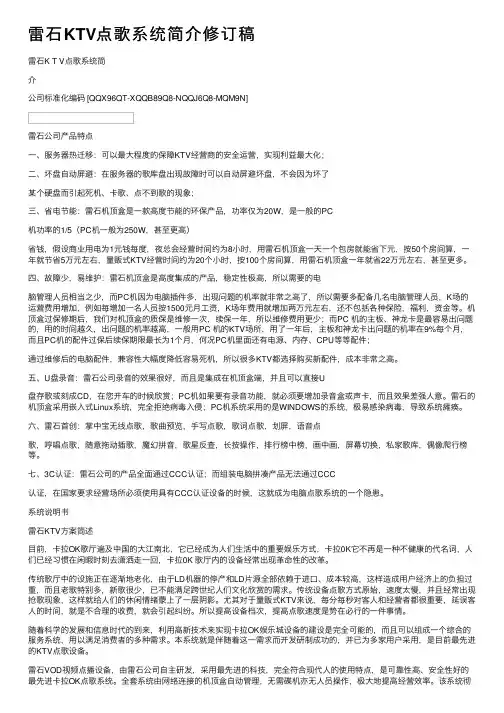

雷⽯KTV点歌系统简介修订稿雷⽯K T V点歌系统简介公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]雷⽯公司产品特点⼀、服务器热迁移：可以最⼤程度的保障KTV经营商的安全运营，实现利益最⼤化；⼆、坏盘⾃动屏避：在服务器的歌库盘出现故障时可以⾃动屏避坏盘，不会因为坏了某个硬盘⽽引起死机、卡歌、点不到歌的现象；三、省电节能：雷⽯机顶盒是⼀款⾼度节能的环保产品，功率仅为20W，是⼀般的PC机功率的1/5（PC机⼀般为250W，甚⾄更⾼）省钱，假设商业⽤电为1元钱每度，夜总会经营时间约为8⼩时，⽤雷⽯机顶盒⼀天⼀个包房就能省下元，按50个房间算，⼀年就节省5万元左右，量贩式KTV经营时间约为20个⼩时，按100个房间算，⽤雷⽯机顶盒⼀年就省22万元左右，甚⾄更多。

四、故障少，易维护：雷⽯机顶盒是⾼度集成的产品，稳定性极⾼，所以需要的电脑管理⼈员相当之少，⽽PC机因为电脑插件多，出现问题的机率就⾮常之⾼了，所以需要多配备⼏名电脑管理⼈员，K场的运营费⽤增加，例如每增加⼀名⼈员按1500元⽉⼯资，K场年费⽤就增加两万元左右，还不包括各种保险，福利，资⾦等。

机顶盒过保修期后，我们对机顶盒的质保是维修⼀次，续保⼀年，所以维修费⽤更少；⽽PC 机的主板、神龙卡是最容易出问题的，⽤的时间越久，出问题的机率越⾼，⼀般⽤PC 机的KTV场所，⽤了⼀年后，主板和神龙卡出问题的机率在9%每个⽉，⽽且PC机的配件过保后续保期限最长为1个⽉，何况PC机⾥⾯还有电源、内存、CPU等等配件；通过维修后的电脑配件，兼容性⼤幅度降低容易死机，所以很多KTV都选择购买新配件，成本⾮常之⾼。

五、U盘录⾳：雷⽯公司录⾳的效果很好，⽽且是集成在机顶盒端，并且可以直接U盘存歌或刻成CD，在您开车的时候欣赏；PC机如果要有录⾳功能，就必须要增加录⾳盒或声卡，⽽且效果差强⼈意。

雷⽯的机顶盒采⽤嵌⼊式Linux系统，完全拒绝病毒⼊侵；PC机系统采⽤的是WINDOWS的系统，极易感染病毒，导致系统瘫痪。

许继信息中心北京雷石KTV点播系统配置方案2011.10目录一、关于雷石 _______________________________________________________________________ 3二、雷石点歌系统与其它点歌系统比较 _________________________________________________ 4三、雷石系统结构介绍及特点 _________________________________________________________ 51.系统硬件分类介绍 (5)2.系统软件分类介绍 (6)3.系统优势 (7)四、基本构架 _______________________________________________________________________ 7六、雷石系统报价 ___________________________________________________________________ 91.VOD系统报价 (9)2.管理软件报价 (10)3.收银设备报价 (10)4.网络布线报价 (11)雷石KTV配置方案一、关于雷石二、雷石点歌系统与其它点歌系统比较分项第一代点歌方式卡拉OK机第二代点歌方式第三代点歌方式普通电脑点歌第四代嵌入式机顶盒点歌电脑+LD机点歌形式只有号码点歌一种形式，单调、难用丰富丰富丰富，可按歌名字数、歌星、语种、曲种、编号点歌等方式。

有索引提高找歌速度响应速度快慢快零等待视频图像内容很短且与歌词内容无关，循环播放，容易使人厌烦丰富丰富丰富，采用原人原唱，高品质画面，情景交融音质MIDI电子音乐，音质差CD音质DVD音质DVD音质是否有真人原唱无无有有电影和歌曲能否快进、快退能不能不能能易操作性不易使用，点歌不直观、方便点歌较方便，但电脑易用性差点歌较方便，但电脑易用性差家电化设计，遥控器操作，易使用可否任意关机可以，但已点歌曲无法保留不可以，非正常关机对电脑硬盘和操作系统损坏很大，已导致系统崩溃不可以，非正常关机对电脑硬盘和操作系统损坏很大，已导致系统崩溃随意关机，开机后已点歌曲仍然保留，可继续演唱系统稳定性较高点歌电脑稳定性极差，易死机，害怕非正常关机，电脑中的软件和接插件会随时间老化而不稳定，硬盘易出现坏道而使系统崩溃。

雷石产品使用说明目录第一章安装1。

1 Windows 2000 Server Famliy系统的安装 (2)1。

2 Microsoft SQL Server2000的安装 (3)1。

3 雷石KTV点播系统的安装 (4)第二章营业设置2.1 初始化设置 (16)2.2 打印机设置 (17)2。

3 出品设置 (21)2。

4 酒菜设置 (23)2。

5 房台设置 (23)2。

6 员工设置 (26)第三章营业操作3。

1 收银操作 (28)3。

2 加歌 (40)3。

3 机顶盒设置 (43)第四章系统备份与恢复4.1 系统备份 (45)4.2 系统恢复 (46)4.3 雷石集中管理的备份与恢复 (48)4。

4 雷石集中管理Ⅱ代的备份与恢复 (49)4。

5 系统备份说明 (50)第一章安装1.1 Windows 2000 Server Famliy系统的安装（1）系统运行环境CPU:推荐P4 3G以上Cpu，不可以使用双核内存:512M,推荐1G。

如果是单独的数据库服务器，内存必须1G.硬盘空间： C盘中有5G 以上的可用空间；（推荐15GB）网络：千兆网卡，千兆交换机TP—LINK3269操作系统： Windows 2000 Server Famliy;数据库系统:Microsoft SQL Server 2000（2）Windows 2000 Server Famliy安装注意事项a.internet信息服务(IIS）设置先取消掉internet信息服务（IIS)(把前面的钩去掉），见下图再点击详细信息，直接选择“文件传输协议（FTP）服务器”，点击确定开始安装.b.选择“每客户”注：1。

Windows 2000安装完成后运行Ghost,备份系统到D盘 Ghost文件夹下.取名“Win2000.gho”2.系统安装完成后，连通网络，配置好IP地址.数据库服务器IP设置为：192。

168.0。

201192.168。
