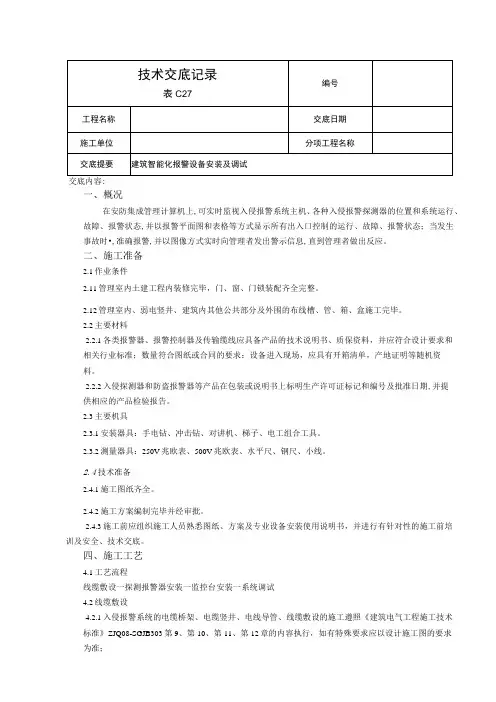

一、概况在安防集成管理计算机上,可实时监视入侵报警系统主机、各种入侵报警探测器的位置和系统运行、故障、报警状态,并以报警平面图和表格等方式显示所有出入口控制的运行、故障、报警状态；当发生事故时•,准确报警,并以图像方式实时向管理者发出警示信息,直到管理者做出反应。
二、施工准备2.1作业条件2.11管理室内土建工程内装修完毕，门、窗、门锁装配齐全完整。
2.12管理室内、弱电竖井、建筑内其他公共部分及外围的布线槽、管、箱、盒施工完毕。
2.2主要材料2.2.1各类报警器、报警控制器及传输缆线应具备产品的技术说明书、质保资料，并应符合设计要求和相关行业标准；数量符合图纸或合同的要求：设备进入现场，应具有开箱清单，产地证明等随机资料。
2.2.2入侵探测器和防盗报警器等产品在包装或说明书上标明生产许可证标记和编号及批准日期,并提供相应的产品检验报告。
2.3主要机具2.3.1安装器具：手电钻、冲击钻、对讲机、梯子、电工组合工具。
2.3.2测量器具：250V兆欧表、500V兆欧表、水平尺、钢尺、小线。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的施工前培训及安全、技术交底。
四、施工工艺4.1工艺流程线缆敷设一探测报警器安装一监控台安装一系统调试4.2线缆敷设4.2.1入侵报警系统的电缆桥架、电缆竖井、电线导管、线缆敷设的施工遵照《建筑电气工程施工技术标准》ZJQ08-SGJB303第9、第10、第11、第12章的内容执行，如有特殊要求应以设计施工图的要求为准；4.2.2地线、电源线应按规定连接。
电源线与信号线应分槽（或管）敷设，以防干扰。
采用联合接4.5.1.3检查线路，施工测试记录应符合要求。
4.5.2检查探测器的安装角度、探测范围，报警探测器形成的警戒范围应无盲区。
4.5.3检查探测器独立防拆保护功能。

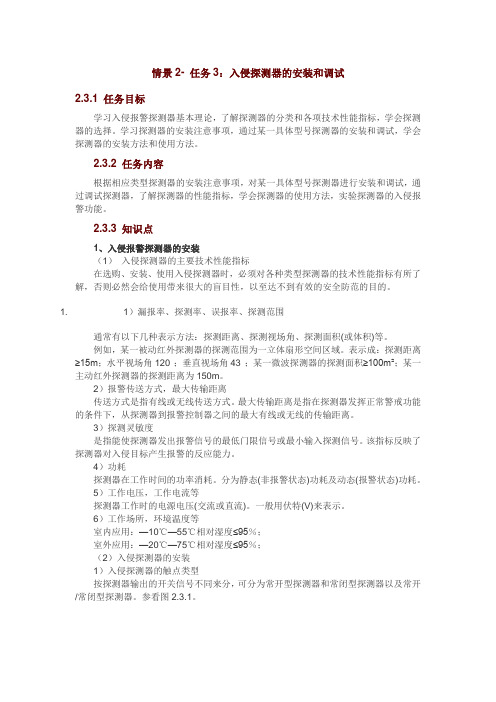

情景2- 任务3：入侵探测器的安装和调试2.3.1 任务目标学习入侵报警探测器基本理论，了解探测器的分类和各项技术性能指标，学会探测器的选择。
学习探测器的安装注意事项，通过某一具体型号探测器的安装和调试，学会探测器的安装方法和使用方法。
2.3.2 任务内容根据相应类型探测器的安装注意事项，对某一具体型号探测器进行安装和调试，通过调试探测器，了解探测器的性能指标，学会探测器的使用方法，实验探测器的入侵报警功能。
2.3.3 知识点1、入侵报警探测器的安装（1）入侵探测器的主要技术性能指标在选购、安装、使用入侵探测器时，必须对各种类型探测器的技术性能指标有所了解，否则必然会给使用带来很大的盲目性，以至达不到有效的安全防范的目的。
1. 1）漏报率、探测率、误报率、探测范围通常有以下几种表示方法：探测距离、探测视场角、探测面积(或体积)等。
例如，某一被动红外探测器的探测范围为一立体扇形空间区域。
表示成：探测距离≥15m；水平视场角120°；垂直视场角43°；某一微波探测器的探测面积≥100m²；某一主动红外探测器的探测距离为150m。
2）报警传送方式，最大传输距离传送方式是指有线或无线传送方式。
最大传输距离是指在探测器发挥正常警戒功能的条件下，从探测器到报警控制器之间的最大有线或无线的传输距离。
3）探测灵敏度是指能使探测器发出报警信号的最低门限信号或最小输入探测信号。
该指标反映了探测器对入侵目标产生报警的反应能力。
4）功耗探测器在工作时间的功率消耗。
分为静态(非报警状态)功耗及动态(报警状态)功耗。
5）工作电压，工作电流等探测器工作时的电源电压(交流或直流)。
一般用伏特(V)来表示。
6）工作场所，环境温度等室内应用：—10℃—55℃相对湿度≤95％；室外应用：—20℃—75℃相对湿度≤95％；（2）入侵探测器的安装1）入侵探测器的触点类型按探测器输出的开关信号不同来分，可分为常开型探测器和常闭型探测器以及常开/常闭型探测器。
入侵报警系统设备安装与调试任务4：报警主机和防区模块的安装和应用2．4．1 任务目标通过具体某一型号报警主机和防区模块的安装和调试，了解报警主机和防区模块的功能，学会报警主机和防区模块的安装接线，学会编程使报警防区号码和实际的探测器对应起来，学会报警主机和防区模块的简单使用。
2．4．2 任务内容连接一个最简单的入侵报警系统，只包括一个探测器，通过报警主机和防区模块的安装和调试，学会入侵报警系统的基本使用。
2．4．3 知识点1、入侵报警主机入侵报警主机能直接或间接接收来自入侵探测器发出的报警信号，发出声光报警并能指示入侵发生的部位。
声光报警信号应能保持到手动复位，复位后，如果再有入侵报警信号输人时，应能重新发出声光报警信号。
入侵报警控制器能对控制的系统进行自检，检查系统各个部分的工作状态是否处于正常工作状态。
入侵报警控制器应有防破坏功能，当连接入侵探测器和控制器的传输线发生断路、短路或并接其他负载时应能发出声、光报瞥信号。
报警信号应能保持到引起报警的原因排除后，才能实现复位；而在该报警信号存在期间，如有其他入侵信号输入，仍能发生相应的报警信号。
入侵报警控制器应有较宽的电源适应范围，当主电源电压变化士15%时，不需调整仍能正常工作。
入侵报警控制器应有备用电源。
当主电源断电时能自动转换到备用电源上，而当主电源恢复后又能自动转换到主电源上。
转换时控制器仍能正常工作，不产生误报。
入侵报警控制器可做成盒式、挂壁式或柜式。
入侵报警控制器的机壳应有门锁或锁控装置，机壳上除密码按键及灯光指示外，所有影响功能的操作机构均应放在箱体之内。
由于入侵探测器有时会产生误报，通常控制器对某些重要部位的监控，采用声控和电视复核。
根据用户的管理机制及对报警的要求，警戒可组成独立的小系统、区域互连互防的区域报警系统和大规模的集中报警系统。
（1）安防系统中的防区概念所谓防区，是指报警主机的探测信号输入点（一对）。
一般情况下，安防系统的防区类型可归纳为下面3类：1）不可撤防防区（24小时防区）：任何时候触发都有效。
周界防盗报警系统目录第一章. 工程概述 (2)1.1. 系统概述 (2)1.2. 系统设计原则 (2)第二章. 系统总体方案设计 (4)2.1. 系统设计依据 (4)2.2. 系统设计 (4)2.3. 系统功能 (5)第三章. 设备选型 (6)3.1. AL-300总线报警主机 (6)3.2. 红外对射探测器 (7)第四章. 系统示意图 (9)第五章. 布线规则 (10)第一章工程概述1.1.系统概述1.1.1周界报警系统是目前园区安全防范系统的一个重要组成部分，是实现整个建筑群现代化的安全技术防范与科学管理的一项重要措施和必要手段。
它利用现代电子技术设备，通过使用先进的技术，为园区营造一个安全、良好、有序的工作环境。
1.1.2住宅小区周界报警系统应该是对园区内建筑物的四个基本要素，即结构、系统、服务、管理及其相互联系给予最优化考虑和综合，以达到最佳组合，从而获得投资合理、高效率的、高度安全、优雅舒适、便利快捷的环境空间。
要利用现代多媒体及数字化监测技术，形成一套先进的数字化、网络化的安全防范系统。
1.1.3我公司本着竭诚为用户服务的宗旨，结合我们多年来在安防系统专业工程中丰富的设计、施工经验，依照“系统先进，功能齐全，投资经济，使用方便”的原则，在深入了解投资者的具体需求后，我们为本工程做出最佳、最合理的方案。
据此，设计系统方案满足先进、合理、成熟、安全、稳定、可靠、冗余、高效、高性能价格比、易扩展、易管理的原则，与其它安防系统共同组建成一个完整、先进、高可靠性、高安全性的安防体系。
所具性能如下：合法性：方案设计和图纸符合国家、行业的有关规定和公安部门有关安全技术防范要求；实用性：方案设计满足文件要求，充分考虑到园区管理部门的使用要求，使系统的功能尽可能完善并充分加以利用。
可靠性：系统设计、设备选型、安装调试等都严格贯彻质量条例，完全符合国家、行业的有关标准。
先进性：系统设计充分考虑安防领域技术的发展和设备的发展，选择了国际知名的周界报警设备。
入侵报警系统工程方案一、引言入侵报警系统是一种通过探测器对物体或人员的非法入侵进行监测以及发出警报的安全保障设备。
随着社会的发展以及安全意识的提高，入侵报警系统已经成为各种场所的必备设备，比如住宅、商业场所、工厂等。
本文将针对入侵报警系统的工程方案进行详细的介绍和设计，旨在为相关从业人员提供一个全面的参考指南。
二、需求分析1.安全需求：根据不同场所的特点，安全需求会有所不同。
比如在住宅区，对于家庭成员安全的需求比较重要；而在商业场所，则需要对进出人员和财产进行综合的安全监控。
2.技术需求：报警系统需要支持多种技术，比如红外探测、微波探测、声波探测等。
同时，也需要支持远程监控和手机App提醒等功能。
3.成本预算：对于不同场所来说，报警系统的成本预算也是一个重要的考虑因素。
高端的报警系统成本较高，但安全性也更有保障。
而对于一些小型商业场所或者住宅来说，成本预算可能会成为一个限制因素。
4.后期维护：系统的后期维护和保养也是一个重要的问题。
系统需要定期进行检查维护，确保其正常运行。
三、系统设计1.布控区域划分：首先需要对需要布控的区域进行划分。
根据实际情况，我们可以将需要监控的区域划分为内部区域、周边区域以及入口区域。
2.探测器的选择：根据布控区域的特点，我们可以选择红外探测器、微波探测器、声波探测器等不同类型的探测器。
同时，可以考虑使用烟雾探测器、门窗传感器等来增加系统的稳定性和保障性。
3.报警方式：系统可以采用声音报警、短信报警、电话报警等不同的方式。
同时，也可以设置远程监控并配备手机App，以便及时接收报警信息。
4.监控中心：对于商业场所来说，可以设置统一的监控中心，实现对整个区域的全面监控。
对于住宅来说，可以采用分散式的监控方式，将监控点分布在需要监测的区域。
四、施工实施1.现场勘测：在施工前，需要对实际的场地进行勘测。
根据布控区域的大小和情况，确定需要安装的探测器数量和类型。
2.系统布线：根据现场的布控需求，进行布线设计。
入侵报警系统工程施工要求及调试1.入侵报警系统工程施工要求（1）一般要求1）入侵报警系统工程现场必需设一名现场工程师，以指导施工进行，并协同建设（监理）单位做好施工中的隐藏工程检测和验收；2）入侵报警系统工程施工前应具备下列图纸资料：①探测器布防平面图、中心设备布置图、系统原理及系统连接图；②管线要求及管线敷设图；③设备、器材安装要求及安装图。
3）入侵报警系统施工应按图纸进行，不得随便更改。
确需更改原设计图纸时，应按程序进行审批，审批文件（通过单等）需经双方授权人签字后方可实施。
4）入侵报警系统竣工时，施工单位应提交下列图纸资料：①施工前全部图纸资料；②工程竣工图；③设计变更文件；④检测记录。
包括绝缘电阻、接地电阻等测试数据；⑤隐藏工程的验收记录。
（2）线路敷设1）应符合设计图纸的要求及有关标准规范的规定。
有隐藏工程的应办隐藏验收。
2）线缆回路应进行绝缘测试，并有记录，绝缘电阻大于20MΩ；3）地线、电源线应按规定连接。
电源线与信号线应分槽（或管）敷设，以防干扰。
采纳联合接地时，接地电阻不大于1Ω；（3）探测器安装1）各类入侵探测器的安装，应依据可选用产品的特性及警戒范围要求进行安装；2）周界入侵探测器的安装，位置要对准，防区要交叉。
室外入侵探测器的安装应符合产品使用要求和防护范围；3）底座和支架应固定牢靠，其导线连接应采纳牢靠连接方式；4）外接导线应留有适当的余量。
（4）报警系统安装场合及要求1）对某些不设围墙的开放式建筑及设有金融营业场所、重要库房等建筑，还应安装门磁开关、玻璃破裂报警器等，并考虑周界报警；2）金融营业柜台（含商场收银台）、重要仓库、居室等应配有紧急按钮；3）系统应按时间、按区域（部位）任意编程、设防或撤防；4）系统应能显示报警部位、时间，并能记录及供应联动电视监控、灯光等掌握接口信号；5）系统应能考虑与属地区域公共平安防范报警系统联网的需要和可能。
2.入侵报警系统管线施工（1）入侵报警系统布线，应符合现行国家标准《电气装置工程施工及验收规范》的要求；（2）入侵报警系统的各种导线，原则上应尽可能缩短；（3）在管内穿线或槽内敷设导线，应在建筑抹灰及地面工程结束后进行。
入侵报警系统施工流程施工过程可分为四个阶段：即施工预备、施工阶段、调试开通和竣工验收阶段。
1、施工预备1）学习把握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。
2）熟识和审查图纸熟识和审查图纸包括学习图纸，了解图纸设计意图，把握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。
核对土建与安装图纸之间有无冲突和错误，明确各专业之间的协作关系。
3）施工工期的时间表详见施工进度方案表4）技术交底明确所担当施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和留意事项等，做到心中有数，以利于有方案、有组织，多快好省的完成任务。
二是明确工程技术的详细要求、平安措施、施工程序、配置等。
5）施工预算安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。
6）施工组织设计7）工程前期的预备工作施工人员现场预备工作（包括人员宿舍、库房、生产用房）；察看现场并确定桥架和预埋管的状况；购进工程前期所需材料（如：电料等）、设备、施工工具。
工具的规格、型号及数量，视工期状况组织购进。
8）材料及设备的进场现场具备进场条件时，材料进场，进场后准时填写报表送总包方与监理进行材料的验收。
假如现场不具备设备进场条件，要等现场具备进场条件后主要材料、设备才能进场；这一期间延误工程所造成的损失及工期由总包方及监理签字认可。
2、施工阶段施工阶段主要有排管配线和设备的安装调试工作。
1）路由管路的核实根据甲方确定的图纸和工程规范，根据已确定的方案进行路由的核查工作，并且一边核实一边进行自检工作；按进度填写相应的工程报验单或隐藏工程报验单，报送监理验收；2）线管及线槽、桥架的架设3）进行配管穿线购进确定的线，报送总包和监理验收，验收完后进行线路敷设；在穿线过程中要按图纸统一编号，做好线标；如图纸无编号，要自行在图纸上做出预埋标记及线号，防止配线时发生混乱；穿线后报监理验收。
