齿轮类型及基本知识

齿轮基础必学知识点
以下是齿轮基础必学的知识点：
1. 齿轮的定义：齿轮是一种用于传递转动的机械元件，它由一组齿数相等、剖面相同的齿排列在轮轴上。

2. 齿轮的作用：齿轮主要用于传递转矩和旋转速度，通过齿轮传动可以改变输入轴和输出轴的转速和转矩。

3. 齿轮的分类：齿轮可以根据齿轮的齿数和齿形来分类，常见的分类包括直齿轮、斜齿轮、蜗杆齿轮等。

4. 齿轮的主要参数：齿轮的主要参数包括模数、齿数、齿宽、压力角等。

这些参数对齿轮的传动效果和强度有重要影响。

5. 齿轮的传动比：齿轮传动比是指输入轴和输出轴的转速比，可以通过齿轮的齿数比来计算。

6. 齿轮的啮合问题：齿轮的啮合是指两个齿轮齿面相互接触和传递转动的过程，啮合过程中需要考虑啮合角和啮合系数等问题。

7. 齿轮的设计原则：齿轮的设计需要考虑传动效率、噪音、强度等因素，通常需要满足一定的设计原则和标准。

8. 齿轮的制造工艺：齿轮的制造工艺包括锻造、车削、滚齿等，不同的工艺对齿轮的精度和强度有不同的要求。

9. 齿轮的润滑和维护：齿轮在运动过程中需要适当的润滑和维护，以
保持正常运转和延长使用寿命。

10. 齿轮的应用：齿轮广泛应用于机械传动领域，如汽车、工程机械、船舶等，也用于其他领域如机械工具、钟表等。

齿轮设计相关知识点汇总齿轮是机械传动中常见的装置，通过相互啮合的齿轮实现转动传递力量和运动。

在齿轮设计的过程中，需要考虑多方面的因素，包括齿轮的类型、几何参数以及材料等。

下面将就齿轮设计的相关知识点进行汇总，并对其进行简单的介绍。

1. 齿轮的类型齿轮根据其啮合方式和结构形式可以分为直齿轮、斜齿轮、蜗杆齿轮、直齿锥轮等多种类型。

其中，直齿轮是最常见的一种类型，其齿轮齿槽与轴线平行；斜齿轮则是齿轮齿槽与轴线有一定夹角。

2. 齿轮的几何参数齿轮的几何参数对于其传动性能起着重要的影响。

常见的几何参数包括齿数、模数、法向厚度、齿距、齿顶高度和齿根高度等。

齿数指的是齿轮上的齿的数量，模数则是齿轮齿廓尺寸的规格参数。

3. 齿轮的传动比齿轮的传动比是指相邻两个齿轮的转速比。

在设计齿轮传动系统时，传动比需要根据所需的转速和力矩进行匹配。

可以通过改变齿轮的齿数或使用连续啮合齿轮传动来实现不同的传动比。

4. 齿轮的啮合角齿轮的啮合角是指啮合齿轮的相对轴线间的位置角度，对于传动的平稳性和传力能力有重要影响。

一般来说，较小的啮合角会使传动的平稳性更好。

5. 齿轮的材料选择齿轮的材料选择需要考虑到所需的强度、韧性和耐磨性等因素。

常见的材料包括钢、铸铁、黄铜和塑料等。

不同材料的特性决定了其适用领域和工作条件。

6. 齿轮的渐开线齿型渐开线齿轮是一种常用的齿轮齿型，其齿廓曲线在齿槽方向上逐渐变化，使得啮合过程中的载荷分布更加均匀，减小了啮合冲击和噪声。

渐开线齿轮设计中需要考虑到齿数、压力角以及渐开线系数等因素。

7. 齿轮的润滑齿轮传动在工作过程中需要进行充分的润滑以减小摩擦和磨损。

常用的润滑方式包括油润滑和润滑脂润滑。

润滑脂润滑适用于中小型齿轮传动，而油润滑适用于大型齿轮传动。

8. 齿轮的受力分析齿轮在传动时会承受一定的载荷，因此需要进行受力分析以确保其强度与刚度满足要求。

受力分析可以通过有限元方法和解析方法进行。

综上所述，齿轮设计是机械传动中一项重要的工作。

一．齿轮基本知识
1．齿轮种类很多：有直齿、斜齿、螺旋齿、锥齿等，我厂常见的是渐开线直齿圆柱齿轮
2．标准渐开线齿轮主要参数有模数m、分度圆压力角α、齿数z、齿顶高系数ha*、顶隙系数c*、齿宽b等。

模数m：模数是齿轮尺寸计算中的一个基本参数，相同齿数的齿轮模数越大，齿轮越大。

我厂常见的模数有1.75、2
分度圆压力角α我厂齿轮常见的压力角为20°
齿顶高=齿顶高系数ha*×模数,对于正常齿,齿顶高系数ha*为1
顶隙系数c*:两齿轮啮合时,齿顶应有一定的间隙,以免发生干涉或咬死,也便于润滑.对于剃前齿轮,顶隙系数比正常齿轮大,以使剃前齿高大于剃齿刀齿高齿根高=(齿顶高系数+顶隙系数) ×模数
全齿高=齿顶高+齿根高
齿顶圆=(齿数z+2) ×模数
二、齿轮精度
齿轮精度常用三类公差控制：第一类是控制传递运动的准确性的公差项目：如Fr、Fw，第二类为控制传递运动平稳性的公差项目：如齿形ff，第三类为控制载荷分布均匀性的公差项目：如齿向Fβ
Fr：在齿轮一转范围内，测头在齿槽内，于齿高中部双面接触，测头（我厂用量针代替）相对于齿轮轴线的最大变动量
Fw：在齿轮一周范围内，实际公法线长度最大值与最小值之差。

齿形ff：在端截面上，齿形工作部分内（齿顶倒棱部分除外），包容实际齿形的两条最近的设计齿形间的法向距离。

齿向：在分度圆柱面上，齿宽工作部分范围内（端部倒角部分除外），包容实际齿向线的两条最近的设计齿向线之间的端面距离。

三、滚齿作业步骤
四、滚刀的安装与调整
五、滚齿夹具的使用
六、滚齿误差分析。

齿轮的全部知识点一、齿轮的概念和作用齿轮是机械传动中常用的一种零件，其主要作用是将动力传递给其他零件或改变传动方向和传动比例。

齿轮是由齿轮齿与齿轮轴组成的。

二、齿轮的分类根据齿轮的形状和用途，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。

1.直齿轮：齿轮齿与轴线平行，是最常见的齿轮类型。

直齿轮具有传递动力平稳、效率高等优点，广泛应用于各种机械传动中。

2.斜齿轮：齿轮齿与轴线倾斜，常用于变速箱、差速器等传动装置中，可实现转速和转矩的变化。

3.锥齿轮：齿轮齿与轴线相交于一点，主要用于轴线方向变换，如正交传动。

4.蜗杆齿轮：由蜗杆和蜗轮组成，主要用于传递大扭矩和减速的场合，常用于起重机、输送机等设备中。

三、齿轮的结构和参数齿轮的结构包括齿面、齿根、齿顶等部分，并具有一系列参数来描述其几何形状和传动特性。

1.齿数：齿数是齿轮上齿的数量，决定了齿轮的传动比例。

2.模数：模数是齿轮齿距与齿数的比值，是描述齿轮尺寸的重要参数。

3.压力角：齿轮齿与轴线间的夹角，影响齿轮的传动效率和载荷能力。

4.齿宽：齿轮齿的宽度，决定了齿轮的承载能力。

四、齿轮的工作原理齿轮传动是通过齿轮齿的啮合来实现动力传递的。

齿轮齿的啮合产生了转矩和转速的变化，使得齿轮能够实现不同的传动需求。

五、齿轮的应用领域齿轮广泛应用于各种机械装置中，如汽车、船舶、飞机、工业生产线等。

齿轮传动具有传递效率高、传动精度高等特点，被广泛应用于各个行业。

六、齿轮的设计与制造齿轮的设计与制造涉及到齿轮传动的计算、选型、绘图、加工等环节。

通过对齿轮的设计与制造，可以满足不同传动需求和工作环境的要求。

七、齿轮的维护保养齿轮在使用过程中需要进行定期的维护保养，包括齿轮的润滑、检查齿轮磨损情况、更换磨损严重的齿轮等。

合理的维护保养可以延长齿轮的使用寿命和保证传动效果。

八、齿轮的故障和排除齿轮在使用过程中可能会出现故障，如齿面磨损、齿轮断裂等。

针对不同的故障情况，可以采取不同的排除方法，如修复磨损齿面、更换断裂齿轮等。

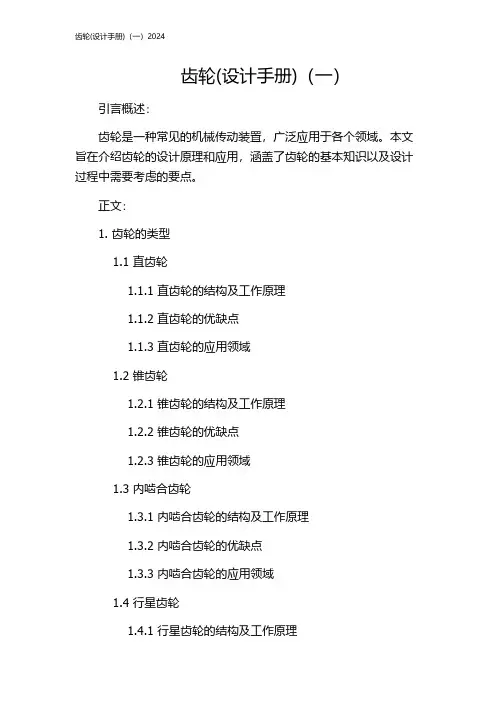

齿轮(设计手册)（一）引言概述：齿轮是一种常见的机械传动装置，广泛应用于各个领域。

本文旨在介绍齿轮的设计原理和应用，涵盖了齿轮的基本知识以及设计过程中需要考虑的要点。

正文：1. 齿轮的类型1.1 直齿轮1.1.1 直齿轮的结构及工作原理1.1.2 直齿轮的优缺点1.1.3 直齿轮的应用领域1.2 锥齿轮1.2.1 锥齿轮的结构及工作原理1.2.2 锥齿轮的优缺点1.2.3 锥齿轮的应用领域1.3 内啮合齿轮1.3.1 内啮合齿轮的结构及工作原理1.3.2 内啮合齿轮的优缺点1.3.3 内啮合齿轮的应用领域1.4 行星齿轮1.4.1 行星齿轮的结构及工作原理1.4.2 行星齿轮的优缺点1.4.3 行星齿轮的应用领域1.5 正、斜面齿轮1.5.1 正、斜面齿轮的结构及工作原理 1.5.2 正、斜面齿轮的优缺点1.5.3 正、斜面齿轮的应用领域2. 齿轮设计的要点2.1 齿轮的几何参数设计2.1.1 模数的选择2.1.2 齿数的计算方法2.1.3 齿轮的齿宽设计2.2 齿轮的材料选择2.2.1 常见的齿轮材料2.2.2 材料选择的考虑因素2.3 齿轮的强度计算2.3.1 齿轮强度的基本概念2.3.2 强度计算方法的选择2.4 齿轮的齿面硬度设计2.4.1 齿面硬度的作用2.4.2 齿面硬度设计的方法2.5 齿轮的润滑与噪声控制2.5.1 齿轮的润滑方式2.5.2 齿轮噪声的控制方法3. 齿轮设计实例分析3.1 某机械装置的齿轮传动设计3.1.1 设计目标和要求3.1.2 齿轮的选择和设计参数计算 3.1.3 材料选择和强度计算3.1.4 润滑和噪声控制策略3.2 另一款机械设备的齿轮传动设计 3.2.1 设计目标和要求3.2.2 齿轮的选择和设计参数计算 3.2.3 材料选择和强度计算3.2.4 润滑和噪声控制策略4. 齿轮制造工艺4.1 制造齿轮的常见方法4.1.1 铸造法4.1.2 切削法4.1.3 成形法4.2 齿轮加工的主要工序4.2.1 齿轮的车削加工4.2.2 齿轮的磨削加工4.2.3 齿轮的热处理4.3 齿轮质量检测方法4.3.1 齿轮的检测要点4.3.2 常用的齿轮检测方法总结：本文简要介绍了齿轮的基本原理和分类，并详细阐述了齿轮设计过程中需要考虑的要点，包括几何参数设计、材料选择、强度计算、齿面硬度设计以及润滑和噪声控制。

齒輪學基礎知識一.齒輪之功用a.能夠傳達動力.b.能通過先選配齒數組合,獲得任意正確的速度比.c.能通過增減齒輪組合數,改變各軸之間的相互位置關係.二.齿轮的种类齿轮有许多种类，根据轴向和位置关系可大致分为3类：①平行轴②交叉轴类③偏移轴。

①平行轴类（斜齿条）②交叉轴类③偏移轴类三. 精度等级執行規範JIS:日本国家工业齿轮规范JGMA:日本齿轮工会规范AGMA:美国齿轮工会规范DIN:德国齿轮工会规范四.正齒輪各部位之名稱及定義:1.模數(M):表示公制齒輪上齒的大小.2.齒數(Z):一個齒輪齒的數量.3.壓力角(a):指一對嚙合齒輪間之壓力線與節圓在節點之公切線所夾之角度.常用壓力角有14.5°; 20°; 22.5°4.節圓:為節線在圓周上的軌跡,即互相嚙合的兩齒間假想互為滾動之圓.為齒輪設計與制造上的主要數據.5.基圓:與壓力角線相切之圓,即產生漸開線齒廓之圓.6.齒冠圓:為通過齒輪頂部之圓.7.齒根圓:為通過齒輪根部之圓.8.齒冠:又稱齒頂高,為齒冠圓與節圓半徑之差.9.齒根:又稱齒底高,為節圓與齒根圓半徑之差.10.齒深:即全齒高,齒冠與齒齒根之和.五.正齒輪之計算:1.標準正齒輪2.轉位正齒輪3.齒條與正齒輪六.齒輪設計要求:1.模數標準值之使用:見附頁,首先考慮第一糸列.2.塑膠齒輪常用的材質是POM料, .機械性質良好，高強度、高剛性、耐疲勞限，俗有”塑鋼(plastic steel)”之稱.但其在成型時主要的缺點是縮水率較大(0.15%～0.35%),故齒輪設計時均勻的料位是影響其精度的一個重要因素:一般料位厚度在1.0—1.5mm之間,且偷料要兩邊均勻,在結構要求允許的情況下兩邊偷料.3.孔兩端倒角及磨擦環設計:4.齒輪重點部位尺寸一般公差定義:孔徑一般控制在+0.05/+0.01mm,功能長度控制在+0/-0.10mm.齒外徑的管控與模數、齒數及齒輪的精度有關,一般模數在0.3(包括0.3以下)為+0/-0.10,其他的可根據齒數及精度控制在+0/-0.20mm.5.齒輪的定位情況:如果配合五金軸心則一般利用介子扣在軸心上定位或齒輪上做一倒鉤扣住軸心定位;如果是配合塑膠軸心則一般是塑膠軸心上做一倒鉤定位.6.兩齒輪咬合中心距公差定義:一般為+0.1/+0mm或+0.05/-0.05mm.7.解決噪音問題:噪音一般會產生在轉速較快的咬合齒輪之間.其主要的原因為齒輪的精度差、齒面上有異物、或兩齒輪拉得太遠(中心距不當),還有一個能減小噪音的辦法就是齒輪使用比較軟一點型號的pom材料,比如SU-25、NW-02……等,但其強度、剛性稍差,需依功能來定.8.齒輪設計之強度:正齿轮设计基于刘易斯公式的疲劳强度设计刘易斯公式的基本思路是假设一个齿尖承受所有法向负荷这样一种最严重的情况，并据此来考虑齿根处所产生的最大弯曲应力。

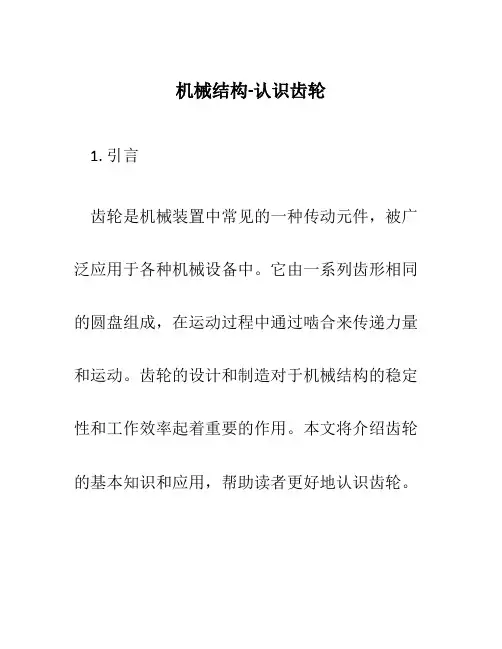

机械结构-认识齿轮1. 引言齿轮是机械装置中常见的一种传动元件，被广泛应用于各种机械设备中。

它由一系列齿形相同的圆盘组成，在运动过程中通过啮合来传递力量和运动。

齿轮的设计和制造对于机械结构的稳定性和工作效率起着重要的作用。

本文将介绍齿轮的基本知识和应用，帮助读者更好地认识齿轮。

2. 齿轮的分类根据齿轮的类型和结构，齿轮可以分为多种不同的类型。

以下是常见的几种齿轮分类：2.1 平行轴齿轮平行轴齿轮是最常见的齿轮类型，由两个或多个平行轴上的齿轮组成。

它们的轴线之间平行，并且齿轮的齿数和模数相同，以确保齿轮的啮合。

2.2 锥齿轮锥齿轮是由两个轴线相交的齿轮组成的。

它们通常被用于需要在非平行轴之间传递运动和力量的装置中。

锥齿轮根据齿轮锥面的形状分为直齿锥齿轮、斜齿锥齿轮和曲线齿锥齿轮等。

2.3 内啮合与外啮合齿轮内啮合齿轮是齿轮的齿圈在齿轮内部，而外啮合齿轮是齿轮的齿圈在齿轮的外部。

内啮合齿轮通常用于太阳能装置、电动机和自行车等设备中，而外啮合齿轮则更常见于工程机械和汽车等领域。

3. 齿轮的工作原理齿轮工作的原理是通过齿轮齿条的啮合来传递动力和运动。

当两个齿轮啮合时，一个齿轮（驱动齿轮）通过其齿形和另一个齿轮（被动齿轮）的齿形使得齿轮开始旋转。

驱动齿轮的旋转引起被动齿轮的旋转，从而将动力和运动传递到被动齿轮。

4. 齿轮的优点齿轮作为一种传动元件，具有以下优点：•高效率：齿轮传动具有高效率，其传输效率通常在95%以上。

•稳定性：齿轮传动具有良好的稳定性和传动精度，因此广泛应用于需要精确传动的装置中。

•可靠性：齿轮传动结构简单、可靠，寿命较长。

•传动比可调：通过改变齿轮的大小和组合方式，可以调整齿轮传动的传动比，以满足不同的需求。

5. 齿轮的应用齿轮广泛应用于各种机械设备中，包括汽车、船舶、飞机、机床等。

以下是齿轮在不同领域的应用：5.1 汽车在汽车中，齿轮被用于传动引擎输出的动力到车轮，以使汽车行驶。

齿轮传动具有较大的传动比，可以提供足够的动力和扭矩。

齿轮知识点总结大全一、齿轮的定义齿轮是一种机械传动元件，由一个或多个齿轮组成，用于传递动力和转速。

它们通常是金属制成，具有一定的硬度和耐磨性，可在高速运动和高负荷下可靠地工作。

二、齿轮的分类1. 按齿轮轴的位置划分：（1）平行轴齿轮：齿轮轴线平行。

（2）垂直轴齿轮：齿轮轴线成直角。

（3）斜齿轮：齿轮轴线不平行也不相交。

2. 按齿轮的形状划分：（1）圆柱齿轮：齿轮齿的咬合线为直线。

（2）锥齿轮：齿轮齿的咬合线为斜线。

（3）蜗杆齿轮：由蜗杆和蜗轮组成。

3. 按齿轮齿数划分：（1）小齿轮：齿数较少。

（2）大齿轮：齿数较多。

4. 按齿轮传动形式划分：（1）齿轮齿和链轮齿。

（2）齿轮和滚子链传动。

5. 按齿轮副的类型划分：（1）外啮合齿轮副。

（2）内啮合齿轮副。

（3）混合啮合齿轮副。

三、齿轮的参数1. 齿轮的模数（m）：模数是齿轮齿数和齿轮直径的比值，常用来确定齿轮的大小。

2. 齿轮的齿数（z）：齿数是齿轮上齿的数量，齿数与模数和齿轮直径有直接关系。

3. 齿轮的齿宽（b）：齿轮齿的宽度，影响齿轮的承载能力。

4. 齿轮的分度圆直径（d）：分度圆直径是齿轮上齿的根部圆与齿轮轴线的距离。

5. 齿轮的法向齿距（P）：同一齿轮上相邻两个齿的顶部和底部之间的距离。

6. 齿轮的齿面硬度：齿轮齿面的硬度应适中，以保证齿面耐磨和承受载荷。

四、齿轮的原理1. 齿轮的啮合原理：两个啮合的齿轮之间，齿与缝的形状是特定的，称为啮合曲线，其形状决定了齿轮的传动特性。

2. 齿轮的传动比：传动比是驱动轮和从动轮的转速之比，可以通过齿轮的齿数比来计算。

3. 齿轮的传动效率：齿轮传动的效率是指输入功率和输出功率的比值，取决于齿轮的设计和加工质量。

4. 齿轮的传动稳定性：齿轮传动的稳定性受制于载荷和齿轮的设计，有时需要采取一定的减振和降噪措施。

5. 齿轮的传动可靠性：齿轮传动的可靠性是指在一定时间内不发生故障的能力，取决于齿轮的材料和制造工艺。

齿轮的知识点齿轮是机械学中非常重要的零件，广泛应用于各种机械设备中。

机械的庞大世界中，齿轮无疑扮演着重要的角色。

它作为传动装置中的核心部件，通过定位和传递动力来实现运动控制。

在这篇文章中，我们将介绍一些关于齿轮的知识点，探索它的构造、分类和应用。

1. 齿轮的构造齿轮一般由圆盘状的齿轮体和凸起的齿列组成。

它的主要结构包括齿顶、齿根、齿圈和齿距等部分。

齿顶是齿轮齿面的最高点，而齿根则是齿面的最低点。

齿圈是齿轮的外周，齿距则是相邻两个齿的中心距离。

齿轮的构造经过精密制作，以确保其精准传动和稳定性。

2. 齿轮的分类根据齿轮的用途和形状，可以将齿轮分为直齿轮、斜齿轮、蜗杆齿轮等。

直齿轮是最常见的一种齿轮类型，其齿面与轴线平行。

斜齿轮则是指齿面与轴线呈一定角度，主要用于转动方向变换和传动轴承大扭矩的场合。

蜗杆齿轮则是利用蜗杆与齿轮的啮合来实现转动的传动装置。

3. 齿轮的原理齿轮传动的基本原理是利用齿轮的啮合关系，实现动力的传递和转速的转换。

通过不同的齿轮组合方式，可以实现不同的动力输出和转速变换。

齿轮的传动比定义为驱动轮转动一周时，从动轮所转动的周长与驱动轮的周长之比。

具体的传动比可以通过齿轮的齿数比来计算。

4. 齿轮的应用齿轮广泛应用于各个领域，如机械制造、交通运输、航空航天等。

在机械制造中，齿轮扮演着重要的角色，用于实现动力的传递和转速的变换。

在交通运输中，齿轮被广泛应用于汽车、火车等交通工具的传动装置中，确保其正常运行。

在航空航天领域，齿轮用于飞机的起落架和发动机传动系统等。

总之，齿轮作为机械的核心部件之一，不仅具备重要的传动功能，同时在机械制造、交通运输和航空航天等领域起着不可替代的作用。

了解齿轮的构造、分类和应用，对于理解机械系统的工作原理和优化设计具有重要意义。

希望通过本文的介绍，读者能够对齿轮有更深入的了解，并在实践中灵活运用。

齿轮的基本知识及其画法齿轮是应用非常广泛的传动件,用以传递动力和运动,并具有改变转速和转向的作用;依据两齿合齿轮轴线在空间的相对位置不同,常见的齿轮传动可分为下列三种形式图9-43：1 圆柱齿轮传动——有于两平行之间的传动;2 圆锥齿轮传动——用于两相之间的传动;3 蜗杆蜗轮传动——用于两交叉之间的传动;齿轮传动的另一种形式为齿轮齿条传动图9-44,可用于转动和移动之间的运动转换;常见的齿轮轮齿是直齿和斜齿;齿轮又有标准齿和非标准齿之分,具有标准齿的齿轮称为标准齿轮;本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法;一、直齿圆柱齿轮直齿轮一直齿圆柱齿轮各部分名称及有关参数图9-451、齿顶圆直径d1通过圆柱齿轮齿顶的曲面称为齿顶圆柱面;齿顶圆柱面与端平面的交线称为齿顶圆;2、齿根圆直径d2通过圆柱齿轮齿根的曲面称为齿根圆柱面;齿根圆柱面与端平面的交线称为齿根圆;３.分度圆直径d齿轮设计和加工时计算尺寸的基准圆称为分度圆;它位于齿顶圆和齿根圆之间,是一个约定的假想圆;４.节圆直径d两齿轮合时,位于连心线OO上的两齿廓点P,称为节点;分别以O O为圆心,OP为半径所作的两个相切的园称为节圆; 正确安装的标准齿轮的d=d;5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高;齿高h分为齿顶高h1,齿根高h2两段h=h1+h2:齿顶高h1：齿顶圆与分度圆之间的径向距离；齿根高h2：齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数,它是齿轮计算的主要参数之一;8.模数m由于分度圆周长πd=pz,所以 d=p/πz令 p/π=m 则 d=mz式中m称为齿轮的模数,它等于齿距与圆周率π的比值;模数以毫米为单位,为了便于设计和制造,模数的数值已标准化,如图9-12所示;模数是设计、制造齿轮的重要参数;由于模数m与齿距p成正比;而p决定了轮齿的大小,所以m的大小反映了轮齿的大小;模数大,轮齿大,在其他条件相同的情况下,轮齿的承载能力也就大,反之承载能力就小;另外,能配对折合的两个齿轮,其没,模数必须相等;加工齿轮也须选用与齿轮模数相同的刀具,因而模数又是选择刀具的依据;9.压力角、齿形角a如图9-45所示,轮齿在分度圆上齿合点p的受力方向即渐开线齿廓曲线的法线方向与该点的瞬时速度方向分度圆的切线方向所夹的锐角a称为压力角;我国规定的标准压力角a=20度;加工齿轮用的基本齿条的法向压力角称为吃形角;故齿形角也为20度,也用a表示;10.中心距a两圆柱齿轮轴线之间的距离称为中心距;装配准确的标准齿轮,其中心距a=d1/2+d2/2=1/2z1+z2二、直齿圆柱齿轮各基本尺寸计算齿轮轮齿各部分的尺寸都是根据模数来确定的;标准直齿圆柱齿轮各基本尺寸计算关系见表9-13;三、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分,按GB/——1984规定绘制图9-461齿顶圆和齿顶线用粗实线绘制;2分度圆和分度线用细点画线绘制;分度线应超出轮齿两端面2-3mm3齿根圆和齿根线用细实线绘制,也可省略不画；在剖视图中,耻根线用粗实线绘制,这时不可省略;4在剖视图中,当剖切平面通过齿轮轴线时,齿轮一律按不剖处理;齿轮除了轮齿部分外,其余轮体结构均应按真实投影绘制;轮体的结构和尺寸,由设计要求确定;齿轮属于轮盘类零件,其表达方法与一般轮盘类零件相同;通常将轴线水平放置,可选用两个视图图9-47；或一个视图和一个局部视图参见图9-53,其中的非圆视图可作半剖视或全剖视;2、两齿轮齿合的画法;两齿轮齿合时,除齿合区外,其余部分均按单个齿轮绘制;齿合区按如下规定绘制图9-48：1在垂直于齿轮轴线的投影面的视图反映为圆的视图中,两节圆应相切,齿顶圆均按粗实线绘制;如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画,如图9-48b左视图所示;齿根园全部省略不画;2在平行于齿轮轴线的投影面的视图非圆视图中,当采用剖视且剖切平面通过两齿轮轴线时图9-48a主视图,在齿合区将一个齿轮的轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用虚线绘制,虚线也可省略;当不采用剖视而用外形视图表示时,齿合区的齿顶线不需画出,节线用粗实线绘制；非齿合的节线仍用细点画线绘制,齿根线均不画出图9-48b主视图;如果两轮齿宽不等,则齿合区的画法如图9-49所示;不论两轮齿宽是否一致,一轮的齿顶线与另一轮的齿根线之间,均应有的间隙;图9-50为齿轮齿条啮合画法对应的轴测图见图9-44;四渐开线齿形的近似画法由于制造或表注尺寸的需要,有时要在齿轮零件图上画出一个或两个齿形;渐开线齿形有多种近似画法,现介绍其中一种图9-51,作图步骤如下：1、画两个圆弧画齿顶圆弧直径d、分度圆弧直径d、齿根圆弧直径d其中2、分齿自圆心O,按360/z分齿,作出1-2个齿的对称线,其中的一条为OO;在分度圆上量取;式中：S为齿厚；P为齿距;3、画齿形连接OA并取其中心点O,以O为圆心,OA为半径作圆弧交基圆与O点;以O为圆心,OA为半径作弧,在顶圆与基圆之间得BC,即为所求齿形的一部分;在基圆与根圆之间,做径向线CE,并以r=m为模数的小圆弧与根圆光滑相连,既得半边齿形;与相同方法做另一侧齿形,既成;五标准直齿圆柱齿轮的绘制根据齿轮实物,通过测量,计算确定其主要参数和各基本尺寸,并测量其余各部分尺寸,然后绘制齿轮零件图的过程,称为齿轮绘制;齿轮绘制除齿轮部分外,其余部分与一般轮盘类零件的绘制方法相同,而齿轮部分主要在于确定齿数z和模数m这两个基本参数;直齿圆柱齿轮绘制的一般步骤如下：1、确定齿数z数出被测齿轮的齿数;2、测量齿顶圆直径d当齿轮的齿数是偶数时,可直接量得d,如图9-52a所示；当齿数为奇数时,应通过测出轴孔直径D和孔壁至齿顶的径向距离H图9-52b,然后按下式算出d;3、确定模数根据d= mz+2,得m= d/ z+2将d和z代入上式中,可算出模数m,并对照模数表9-12选取与其相近的标准模数值;4、计算各基本尺寸根据确定的标准模数,用表9-13的公式计算出等基本尺寸注意,当取标准模数后,应重新核算d,一修正或确定所测之d值5、校对中心局a计算所得的尺寸要与实测的中心距核对,必须符合下式：a=1/2d1+d2=1/2mz1+z26、测量齿轮其他各部分尺寸7、绘制直齿圆柱齿轮零件图90-53所示为直齿圆柱齿轮的零件图图中省略了部分内容;在齿轮零件图中,除具有一般零件的内容外,齿顶圆直径、分度圆直径必须直接注出,齿根圆直径规定不注因加工时该尺寸由其他参数控制；并在图样右上角的参数栏中注写模数、齿数、齿形、齿形角等基本参数;二、直齿圆锥齿轮一直齿圆锥齿轮各部分名称和尺寸计算直齿圆锥齿轮通常用于交角90度的两轴之间的传动;图9-54为锥齿轮呸两视图,其主体结构由顶锥、前锥、背锥等组成;刀具顺着顶锥面切出直的轮齿后,即成直齿圆锥齿轮;直齿圆锥齿轮各部分名称如图9-55所示;由于轮齿分布在圆锥面上,因而其齿形从大端到小端是逐渐收缩的,齿厚和齿高均沿着圆锥素线方向逐渐变化,故模数和直径也随之变化;为便于设计和制造,规定一大端为准,齿顶高h、齿根高h、分度圆直径d,齿顶圆直径d及齿根圆直径d图中未标注均在大端度量；并取大端的模数为标准模数GB/T12368-1990,以它作为计算圆锥齿轮各部分尺寸的基本参数;大端背锥素线与分度圆素线垂直;圆锥齿轮轴线与分度圆锥素线间夹角称为分度圆锥角,它是圆锥齿轮的又一基本参数;圆锥齿轮各部分名称及尺寸关系见表9-14;二、圆锥齿轮的画法1、单个圆锥齿轮的画法1在投影为非圆的视图中,画法与圆柱齿轮类似;即常采用剖视,其轮按不剖处理,用粗实线画出齿顶线和齿根线,用细点画线画出分度线;2在投影为圆的视图中,轮齿部分只需用粗实线画出大端和小端的齿顶圆；用细点画线画出的打大端的分度圆；齿根圆不画;投影为圆的视图一般也可用仅表达键槽轴孔的局部视图取代;单个圆锥齿轮的画图步骤如图9-57所示;2、圆锥齿轮齿合的画法图9-58一对安装准确的标准圆锥齿轮齿合时,它们的分度圆锥应相切分度圆锥与节圆锥重合,分度圆与节重圆重合其齿合区的画法,与圆柱齿轮类似：1在剖视图中,将一齿轮的齿顶线画成粗实线,另一齿轮的齿顶线画成虚线或省略;2在外形视图中,一齿轮的节线与另一齿轮的节圆相切;啮合画法的作图步骤如图9-59所示;三、蜗杆蜗轮蜗杆蜗轮用于两交叉轴交叉角一般为直角间的转动;通常蜗杆主动,蜗轮从动,用于减速,可获得较大的传动比;蜗杆蜗轮传动中图9-60,最常用的蜗杆为圆柱形阿基米德蜗杆;这种蜗杆的轴向齿廓是直线,轴向断面呈等腰梯形,与梯形螺纹相似;蜗杆的齿数称为头数,相当于螺纹的线数,常用单头或双头;蜗杆相当于斜齿圆柱齿轮,其轮齿分布在圆环面上,使齿轮能包住蜗杆,以改善接触状况,这是蜗轮形体的一特征;一蜗杆蜗轮的主要参数与尺寸计算1.齿距P与模数P在包含蜗杆轴线并垂直于蜗轮轴线的中间平面内图9-60,蜗杆的轴向齿距P应与蜗轮的端面齿距P相等P=P=P,所以蜗杆的轴向模数M与蜗轮的端面模数M也相等M=M=M,并规定为标准模数;蜗杆分度圆直径d,喉圆直径d、齿根圆直径d均在中间平面内度量;2、蜗杆直径系数q蜗杆直径系数是蜗杆特有的一重要参数,它等于蜗杆的分度圆直径d与轴向模数M的比值,即 q=d/m或 d=mq对应于不同的标准模数,规定了相应的q值,引入这一系数的目的,主要是为了减少加工刀具的数目;3、导程角r沿蜗杆分度圆柱面展开,螺旋线展成倾斜直线,如图9-61所示,斜线与底线间的夹角r,称为蜗杆的导程角;当蜗杆直径系数q和头数Z选顶后,导程角r就唯一确定了;它们之间的关系为 tan一对相互齿合的蜗杆和蜗轮,除了模数和齿形角必须分别相同外,蜗杆导程角r与2蜗轮旋角B应大小相等,旋向相同,即r=B;蜗杆与蜗轮各部分尺寸与模数m、蜗杆直径系数q、导程角r和齿数Z、Z有关,其具体关系见表9-15;二蜗杆蜗轮的画法1、蜗杆的画法蜗杆一般选用一个视图,其齿顶线、齿根线和分度线的画法与圆柱齿轮系相同,如图9-62所示;图中以细线表示的齿根线也可省略;齿形可用局部视图或局部放大图表示;2、涡轮的画法涡轮的画法与与圆柱齿轮相似,如图9-63所示;1在投影为非圆的视图中常用全剖或半剖视,并在其相齿合的蜗杆轴线位置画出细点画线圆和对称中心线,以表注有关尺寸和中心距;2在投影为圆的视图中,只画出最大顶圆和分度圆,喉圆和齿根圆省略不画,投影为圆的视图也可用表达键槽轴孔的局部视图取代;3、蜗杆蜗轮齿合的画法蜗杆蜗轮齿合有画成外形图和剖视图两种形式,其画法如图9-64所示;在蜗轮投影为圆的视图中,蜗轮的节圆与蜗杆的节线相切;。

齿轮基础知识讲解齿轮基础知识讲解一、引言齿轮是机械传动领域中不可或缺的元件，它的作用是将原动机输出的旋转运动转化为执行机构所需的旋转或直线运动。

齿轮的设计和制造是机械工程的重要部分，保证了各种机械设备的高效、稳定和长寿命运行。

本文将详细介绍齿轮的基本知识，包括分类、制造工艺以及应用领域，帮助读者更好地了解和掌握这一重要技术。

二、齿轮类型根据不同的分类标准，齿轮可分为多种类型。

常见的分类方式如下：1、直齿齿轮和斜齿齿轮：根据齿轮齿的走向，齿轮可分为直齿和斜齿。

直齿齿轮的齿与旋转轴垂直，而斜齿齿轮的齿与旋转轴成一定角度。

2、圆柱齿轮和圆锥齿轮：根据齿轮的形状，齿轮可分为圆柱齿轮和圆锥齿轮。

圆柱齿轮通常用于平行轴之间的传动，而圆锥齿轮用于相交轴之间的传动。

3、主动齿轮和从动齿轮：根据齿轮在传动中的作用，齿轮可分为主动齿轮和从动齿轮。

主动齿轮是原动机连接的齿轮，从动齿轮是接收动力并完成传动的齿轮。

4、高速齿轮和低速齿轮：根据传动速度，齿轮可分为高速齿轮和低速齿轮。

高速齿轮通常用于高速旋转的传动系统，而低速齿轮则用于低速旋转的传动系统。

三、齿轮制造工艺齿轮制造需要经过多个环节，包括材料选择、毛坯制备、热处理、切削加工等。

以下是齿轮制造工艺的主要步骤：1、材料选择：根据齿轮的使用条件和性能要求，选择合适的材料。

常用的材料包括钢材、铸铁、青铜等。

2、毛坯制备：根据设计图纸制作毛坯。

毛坯可以采用铸造、锻造、切削等方法制备。

3、热处理：对毛坯进行热处理，以提高材料的力学性能和硬度。

4、切削加工：对热处理后的毛坯进行切削加工，以形成精确的齿形和尺寸。

5、精加工：采用磨削、珩磨等工艺提高齿轮的精度和表面光洁度。

四、齿轮应用齿轮广泛应用于各种机械设备中，如机械传动系统、运输设备、建筑工程等。

以下是几个具体的应用示例：1、机械传动系统：齿轮是机械传动系统中的核心元件，用于将原动机（如电动机、内燃机等）的旋转运动传递到执行机构（如丝杠、螺母等）。

齿轮基础知识讲解齿轮是机械传动系统中的重要组成部分，广泛应用于各种机械设备中。

无论是汽车、飞机、还是各种工业设备，都离不开齿轮的应用。

掌握齿轮的基本知识对于理解机械传动原理和设备维护都至关重要。

圆柱齿轮：最常见的齿轮类型，用于平行轴之间的传动。

根据齿向的不同，圆柱齿轮又分为直齿和斜齿两种。

圆锥齿轮：通常用于相交轴之间的传动，它的齿是呈圆锥形状的。

涡轮齿轮：通常用于小功率、小速比的传动，其形状像蜗牛壳，转动方向与蜗牛爬行方向相同。

模数：模数是齿轮设计的基本参数，它表示齿的大小。

模数越大，齿轮的尺寸就越大。

齿数：齿数是表示齿轮上齿的数量的。

齿数的多少直接影响到齿轮的传动比和承受载荷的能力。

压力角：压力角是指齿与齿之间接触时的角度。

压力角越大，齿轮的承载能力就越强，但同时也会增加齿轮的噪音和磨损。

锻造：通过锻造，可以得到形状大致符合要求的齿轮毛坯。

热处理：通过热处理提高齿轮的硬度和耐磨性。

精切：在热处理后，对齿轮进行精细加工，使其达到精确的尺寸和形状。

研磨：用研磨剂对齿轮进行研磨，以提高其表面光洁度，减少摩擦损失。

定期检查：定期检查齿轮的磨损情况，如有必要应进行更换。

润滑：保持齿轮的良好润滑，可以延长其使用寿命。

清洁：保持齿轮及其周围环境的清洁，防止杂物和污垢的堆积。

调整：如果发现齿轮有松动或异常噪音，应及时进行调整或更换。

掌握齿轮的基本知识对于理解机械传动原理和设备维护都至关重要。

通过了解不同类型的齿轮、齿轮的参数以及齿轮的制造过程和维护保养方法，我们可以更好地理解和使用齿轮，为机械设备的正常运行提供保障。
