大学plc期末考试试题和答案**大学PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 输入输出信号处理D. 电源管理答案：C3. 以下哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D4. PLC的扫描周期主要受哪个因素的影响（）。
A. 程序复杂度B. I/O模块数量C. 电源电压D. 存储器大小答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. PLC的输出接口类型中，晶体管输出适用于（）。
A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B7. PLC的输入接口类型中，光电耦合器的主要作用是（）。
A. 信号放大B. 信号隔离C. 信号滤波D. 信号转换答案：B8. PLC的存储器中，只读存储器（ROM）通常用于存储（）。
A. 用户程序B. 系统程序C. 临时数据D. 配置参数答案：B9. PLC的通信接口中，RS-232C通常用于（）。
A. 长距离通信B. 短距离通信C. 无线通信D. 局域网通信答案：B10. PLC的故障诊断中，如果输入信号正常但对应的输出没有动作，可能的原因是（）。
A. 输入模块损坏B. 输出模块损坏C. 程序逻辑错误D. 电源模块损坏答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是________，中文全称是________。
答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个基本组成部分包括________、________和________。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器3. 在PLC的梯形图中，常开接点用________表示，常闭接点用________表示。
plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。
A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。
A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。
A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。
A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。
A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。
答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。
电气控制与PLC期末试卷试题及学习知识点详细总结计划大全.doc《电气控制及PLC 应用》复习资料A．接触器B．继电器C．热继电器一、填空题D．自动空气断路器1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保6．常用的短路保护电器是（D ）。
护电器）、（配电电器）和（执行电器）。
A．接触器B．继电器C．热继电器2．按执行机能分类，低压电器分为（有触点）电器和（无触D．自动空气断路器点）电器。
7．直流电器的线圈能否串联使用（ A ）3．按工作原理分类，低压电器分为（电磁式电器）和（非电A．能B．不能量控制电器）。
8．交流电器的线圈能否串联使用（ B ）4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
A．能B．不能5．电磁式电器分为（直流）和（交流）两大类，都是利用（电9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
磁铁）的原理制成的。
A．自动空气开关B．热继电器C．接触器6．刀开关接线时，电源进线应接在（静插座）一边的进线端，D．电磁式电压继电器用电设备应接在（动触刀）一边的出线断。
10．（A ）是用来频繁地接通或分断带有负载（如电动机）7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造的主电路的自动控制电器，按其主触头通过电流的种类不同，成触电事故分为交流、直流两种。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）A．接触器B．继电器C．接近开组成。
关9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
11．下列属于 PLC用户程序的是（ D ）。
10 ．继电器是一种根据（外界输入）信号来控制电路通断的A．系统管理程序B．用户程序编辑和指令解释程序自动切换电器。
C．标准子程序D．逻辑符号图11 ．继电器和接触器相比用于切换（小电流）的控制电路和12．某 PLC的 I/O 点数为 3072 点，那么该 PLC属于（ C ）。
保护电路，故继电器没有（灭弧）装置，也无（主辅）触点A．小型 PLC B．中型 PLC C．大型 PLC 之分。
试卷一一、填空题。
（30 分，每空 1.5 分）1、说明下列指令意义：ON 并联的常闭触点ALD 电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令TON 通电延时定时器指令AN 串联的常闭触点CTU 加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
3 外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。
5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
8、将编程器内编写好的程序写入PLC时，PLC必须处在STOP 模式。
（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15 分）评分标准：能正确画出电气互锁的给 5 分。
两个机械互锁画出的给10 分，少画一个扣 5 分三、写出下图语句表。
（10 分）四、简答题（15 分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC 控制，还需要中间继电器吗？（ 5 分）相同：电磁机构相同；（5 分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大。
不需要。
（5 分）五、设计控制一台电动机长动和点动的电气控制电路。
（主电路 6 分，控制电路9 分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给 6 分，没有画保险的扣 2 分，没有画过载保护的扣 2 分接接触器没有正确换向的扣4 分。
控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。
要求1。
画出I/O 分配图；2。

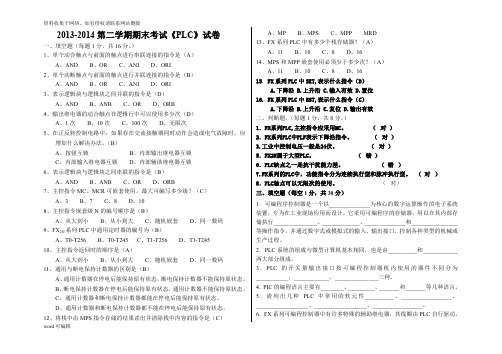

2013-2014第二学期期末考试《PLC》试卷一、填空题（每题1分，共16分。
）1、单个动合触点与前面的触点进行串联连接的指令是（A）A、ANDB、ORC、ANID、ORI2、单个动断触点与前面的触点进行并联连接的指令是（B）A、ANDB、ORC、ANID、ORI3、表示逻辑块与逻辑块之间并联的指令是（D）A、ANDB、ANBC、ORD、ORB4、输出继电器的动合触点在逻辑行中可以使用多少次（D）A、1次B、10次C、100次D、无限次5、在正反转控制电路中，如果存在交流接触器同时动作会造成电气故障时，应增加什么解决办法。
（B）A、按钮互锁B、内部输出继电器互锁C、内部输入继电器互锁D、内部辅助继电器互锁6、表示逻辑块与逻辑块之间串联的指令是（B）A、ANDB、ANBC、ORD、ORB7、主控指令MC、MCR可嵌套使用，最大可编写多少级？（C）A、3B、7C、8D、108、主控指令嵌套级N的编号顺序是（B）A、从大到小B、从小到大C、随机嵌套D、同一数码9、FX2N系列PLC中通用定时器的编号为（B）A、T0-T256B、T0-T245C、T1-T256D、T1-T24510、主控指令返回时的顺序是（A）A、从大到小B、从小到大C、随机嵌套D、同一数码11、通用与断电保持计数器的区别是（B）A、通用计数器在停电后能保持原有状态，断电保持计数器不能保持原状态。
B、断电保持计数器在停电后能保持原有状态，通用计数器不能保持原状态。
C、通用计数器和断电保持计数器都能在停电后能保持原有状态。
D、通用计数器和断电保持计数器都不能在停电后能保持原有状态。
12、将栈中由MPS指令存储的结果读出并清除栈中内容的指令是（C）A、MPB、MPSC、MPP MRD13、FX系列PLC中有多少个栈存储器？（A）A、11B、10C、8D、1614、MPS和MPP嵌套使用必须少于多少次？（A）A、11B、10C、8D、1615. FX系列PLC中SET,表示什么指令（D）A.下降沿B.上升沿C.输入有效D.置位16. FX系列PLC中RST,表示什么指令（C）A.下降沿B.上升沿C.复位D.输出有效二、判断题。

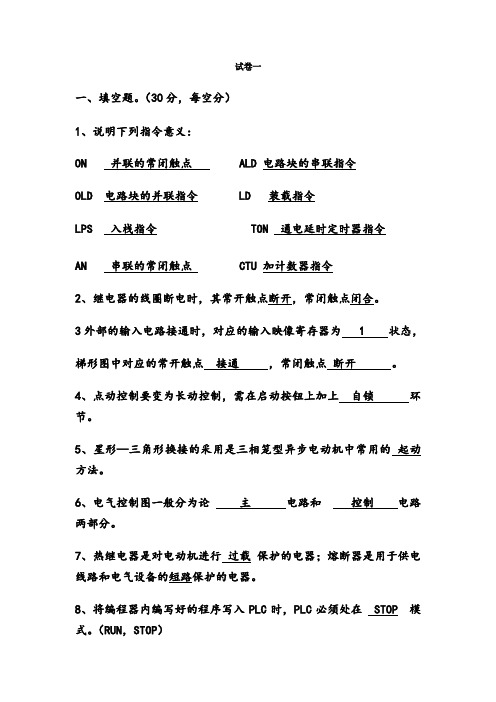

试卷一一、填空题。
（30分，每空分）1、说明下列指令意义：ON 并联的常闭触点 ALD 电路块的串联指令OLD 电路块的并联指令 LD 装载指令LPS 入栈指令 TON 通电延时定时器指令AN 串联的常闭触点 CTU 加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
3外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。
5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
8、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。
（RUN，STOP）二、指出下列电路有何错误应如何改进（画图说明）（15分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。
（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗（5分）相同：电磁机构相同；（5分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大。
不需要。
（5分）五、设计控制一台电动机长动和点动的电气控制电路。
（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。
控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。
要求1。
画出I/O分配图；2。
画出梯形图或写出语句表。
（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。
电气控制及PLC应用期末考试试卷一、填空（1×35）1.电磁机构由、、等几部分组成。
2.速度继电器主要用作控制。
3.常见的灭弧装置有、、装置。
4.电路正常工作时，欠电压继电器，当电路电压减小到某一、下时（为 30%~50%UN），欠压继电器对电路实现欠电压保护。
5.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
6.在电气控制系统图指的是三种类型的图，分别、、。
7.交流接触器为了减小铁心的振动和噪音，在铁心上加入。
8.PLC的每一个扫描过程分为三个阶段，分别是：、、三个阶段。
9.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的倍，此方法只能用于定子绕组采用接法的电动机。
10.PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部和触点供编程使用。
11.PLC程序中手动程序和自动程序需要。
12.PLC的输出方式通常有方式、方式、方式。
13.PLC的输出指令OUT是对继电器的进行驱动的指令，但它不能用于。
-32MR的PLC，它表示的含义包括如下几部分：它是单元，内14.型号为FX2N部包括、、输入输出口及；其输入输出总点数为点，其中输入点数为点，其输出类型为。
二、判断（1×10）15．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
（）16.熔断器的保护特性是反时限的。
（）17.无断相保护装置的热继电器就不能对电动机的断相提供保护。
（）18.万能转换开关本身带有各种保护。
（）19.低压断路器具有失压保护的功能。
（）20.电动机采用制动措施的目的是为了停车平稳。
（）21.Y0501属于输出继电器，其线圈可以由程序自由驱动。
（）22.产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。
（）23.当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。

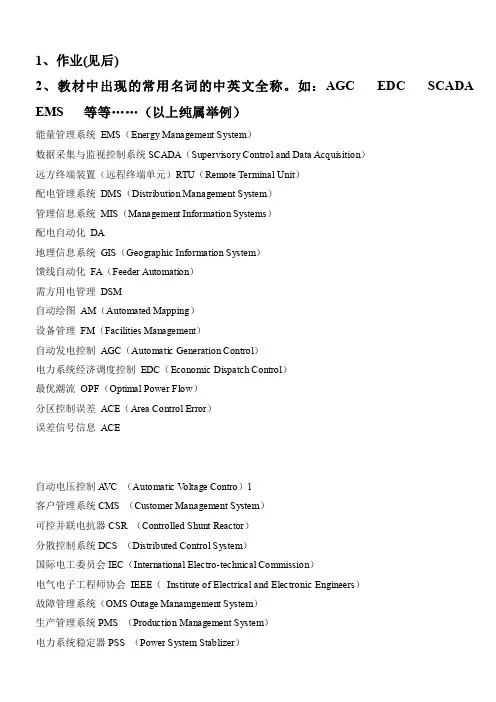

1、作业(见后)2、教材中出现的常用名词的中英文全称。
如：AGC EDC SCADA EMS 等等……（以上纯属举例）能量管理系统EMS（Energy Management System）数据采集与监视控制系统SCADA（Supervisory Control and Data Acquisition）远方终端装置（远程终端单元）RTU（Remote Terminal Unit）配电管理系统DMS（Distribution Management System）管理信息系统MIS（Management Information Systems）配电自动化DA地理信息系统GIS（Geographic Information System）馈线自动化FA（Feeder Automation）需方用电管理DSM自动绘图AM（Automated Mapping）设备管理FM（Facilities Management）自动发电控制AGC（Automatic Generation Control）电力系统经济调度控制EDC（Economic Dispatch Control）最优潮流OPF（Optimal Power Flow）分区控制误差ACE（Area Control Error）误差信号信息ACE自动电压控制A VC （Automatic V oltage Contro）l客户管理系统CMS （Customer Management System）可控并联电抗器CSR （Controlled Shunt Reactor）分散控制系统DCS （Distributed Control System）国际电工委员会IEC（International Electro-technical Commission）电气电子工程师协会IEEE（Institute of Electrical and Electronic Engineers）故障管理系统（OMS Outage Manamgement System）生产管理系统PMS （Production Management System）静止同步串联补偿器SSSC （Static Synchronous Series Compensator）静止同步补偿器STATCOM （Static Synchronous Compensator）静止无功补偿器SVC（Static V ar Compensator）静止无功发生器SVG （Static V ar Generator）3、教材中出现的计算题。

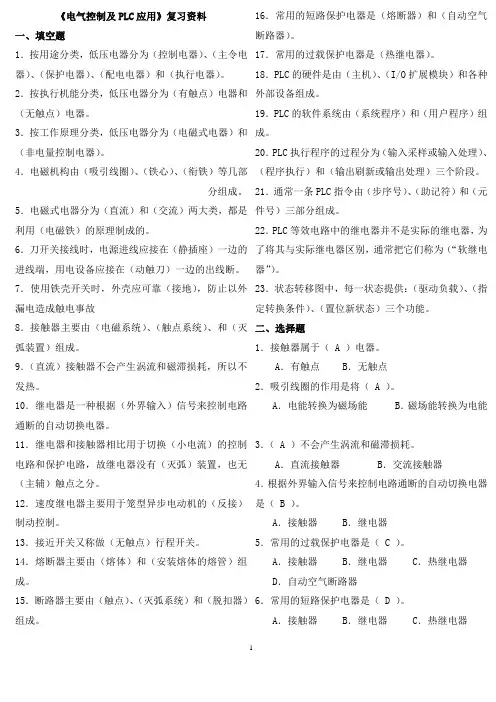

《电气控制及PLC应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。
6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。
7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。
19．PLC的软件系统由（系统程序）和（用户程序）组成。
20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。
电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。
A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。
A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。
A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。
A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。
A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。
A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。
A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。
A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。
A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。
《电气控制技术》单元测试题（一）
一、选择题（20分）
1、下列低压电器中可以实现过载保护的有( 14 )
A热继电器 B 速度继电器
C 接触器
D 低压断路器
E 时间继电器
2、下列元件中，主令电器有 B 。
A、熔断器
B、按钮
C、刀开关
D、速度继电器
3、时间继电器的作用是 D 。
A、短路保护
B、过电流保护
C、延时通断主回路
D、延时通断控制回路
4、通电延时时间继电器的线圈图形符号为 B 。
A、B、C、D、
5、延时断开常闭触点的图形符号是 b 。
A、B、C、D、
6、11kW以上的笼型电机，进行起动时应采取 b 。
A、全压起动
B、减压起动
C、刀开关直接起动
D、接触器直接起动
7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是 b 。
A、电动机立即停转
B、电动机转速降低、温度升高
C、电动机出现振动及异声
D、电动机反转
8、欲使接触器KM1动作后接触器KM2才能动作，需要 c 。
A、在KM1的线圈回路中串入KM2的常开触点
B、在KM1的线圈回路中串入KM2的常闭触点
C、在KM2的线圈回路中串入KM1的常开触点
D、在KM2的线圈回路中串入KM1的常闭触点
9、三相异步电机采用能耗制动时，当切断电源时，将 d 。
A、转子回路串入电阻
B、定子任意两相绕组进行反接
C、转子绕组进行反接
D、定子绕组送入直流电
10、电源开关之后的三相交流主电路分别用 b
A L1、L2、L3标号
B U、V、W标号
C a、b、c标号
二、填空题（20分）
1、按钮常用于控制电路，( 绿)色表示起动，(红)色表示停止。
2、交流接触器是一种用来( 频繁)接通或分断(主)电路的自动控制电器。
3、三相异步电动机的能耗制动可以按( 时间)原则和( 速度)原则来控制。
4、反接制动时，当电机接近于( 停止转动 )时，应及时( 切除反相序电源 )。
5、自锁电路是利用( 输出信号本身联锁)来保持输出动作，又称“自保持环节”。
6、电气原理图一般分为（主电路）和（辅助电路）两部分画出。
7、交流接触器的结构由（电磁机构）（触电系统）（灭弧装置）和其他部件组成。
8、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）。
9、、接触器的触头有（桥式触头）、（指形触头）两种
10、（自锁）和（互锁）统称电气的联琐控制。
三、简答题（20分）
1、熔断器为什么一般不用作过载保护？
熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
2、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？
短路保护使用熔断器和自动空气开关
过载保护过电流继电器
零压和欠压保护自锁回路和欠电压继电器
弱磁保护欠电流继电器
断相保护断相保护热继电器、电压继电器、电流继电器、固态断相保护器
电机智能综合保护智能综合保护装置
3、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。
4、电动机“正—反—停”控制线路中，复合按钮已经起到了互锁作用，为什么还要用接触器的常闭触点进行联锁？
因为当接触器主触点被强烈的电弧烧焊在一起或者接触器机构失灵使衔铁卡死在吸合状态时，如果另一只接触器动作，就会造成电源短路。
接触器常闭触电互相联锁时，能够避免这种情况下短路事故的发生。
四、电气原理图分析（20分）
1、下面电路是三相异步电动机的什么控制电路，说明原理。
五、电气设计（20分）
1、设计一个三相异步电动机星型——三角形减压起动的主电路和控制电路，并具有短路、
过载保护。
《电气控制技术》单元测试题（一）
参考答案
一、选择题（20分）
1、AD
2、B
3、D
4、B
5、B
6、B
7、B
8、C
9、D10、B
5、延时断开常闭触点的图形符号是。
A、B、C、D、
二、填空题（20分）
1、按钮常用于控制电路，( 绿)色表示起动，( 绿)色表示停止。
2、交流接触器是一种用来( 频繁)接通或分断( 主)电路的自动控制电器。
3、三相异步电动机的能耗制动可以按( 时间)原则和( 速度)原则来控制。
4、反接制动时，当电机接近于( 0 )时，应及时( 断开电源防止反转 )。
5、自锁电路是利用( 输出信号本身联锁)来保持输出动作，又称“自保持环节”。
6、电气原理图一般分为（主电路）和（辅助）两部分画出。
7、交流接触器的结构由（）（）（）和其他部件组成。
电磁机构、触头系统、灭弧装置
8、三相异步电动机常用的电气起动方法有（全压）和（降压）。
9、、接触器的触头有（主）、（辅助）两种
10、（自锁）和（联锁）统称电气的联琐控制。
三、简答题（20分）
1、熔断器为什么一般不用作过载保护？
答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
2、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？
短路保护使用熔断器和自动空气开关
过载保护使用热继电器
过电流保护使用过电流继电器
零压和欠压保护使用自锁回路和欠电压继电器
3、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。
组合开关、熔断器、接触器、速度继电器、行程开关
4、电动机“正—反—停”控制线路中，复合按钮已经起到了互锁作用，为什么还要用接触器的常闭触点进行联锁？
因为当接触器主触点被强烈的电弧“烧焊”在一起或者接触器机构失灵使衔铁卡死在吸合状态时，如果另一只接触器动作，就会造成电源短路。
接触器常闭触点互相联锁时，能够避免这种情况下短路事故的发生。
四、电气原理图分析（20分）
1、下面电路是三相异步电动机的什么控制电路，说明原理。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止
五、电气设计（20分）
1、设计一个三相异步电动机星型——三角形减压起动的主电路和控制电路，并具有短路、过载保护。
