配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标必须符合规范及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖，配电箱开敲落孔。
配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
、暗装箱箱体板厚低于的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
、配电箱体（柜）体型号、材质、颜色由建设单位确定。
工程配电箱技术要求1.结构设计要合理：工程配电箱的结构设计要符合国家相关标准和规范，具有足够的强度和刚度，能够适应各种环境条件和工况要求。
同时，需要考虑到维修和维护的方便性，确保设备可靠性和可操作性。
2.选用适当材料和元器件：工程配电箱的外壳和内部结构要选用耐火、防腐、耐热和绝缘良好的材料，确保设备在恶劣环境下也能保持良好的工作状态。
同时，在元器件的选用上要符合相关标准要求，确保其安全可靠性和性能稳定性。
3.良好的接地保护：工程配电箱必须具有良好的接地保护措施，包括接地装置和接地导体的设计和安装。
这可以确保设备在故障情况下及时排除电气故障，保护人身和财产安全。
4.合理的电缆布线和引入方式：工程配电箱内的电缆布线和引入方式要合理设计，避免过度拥挤和交叉干扰。
同时，要定期检查和维护电缆连接，确保其良好的接触性能和电气特性。
5.精确的测量和保护装置：工程配电箱要配置适当的测量、控制和保护装置，能够准确的监测、测量和控制电能的分配和使用情况。
这些装置包括电流、电压、功率、温度等参数的测量仪表，以及过载、短路、漏电等故障的保护装置。
6.可靠的绝缘和安全防护：工程配电箱要具备良好的绝缘和防护性能，以防止电气设备的外壳和导体带电部分与外界触电，保护人身安全。
此外，还需要配备灭火装置和安全开关，确保在发生火灾或其他紧急情况时能及时采取措施。
7.正确使用与维护操作：工程配电箱在使用和维护过程中，必须进行正确的操作和维护，遵循相关的规范和标准要求。
只有这样，才能确保设备的安全和可靠性，降低事故的发生概率。
综上所述，工程配电箱的技术要求包括结构设计合理、选用适当材料和元器件、良好的接地保护、合理的电缆布线和引入方式、精确的测量和保护装置、可靠的绝缘和安全防护，以及正确的使用与维护操作。
只有满足这些要求，才能确保工程配电箱的安全运行和有效性。
配电箱制作标准和要求
配电箱的制作标准和要求包括以下几个方面：
1、材质、规格：配电箱应采用符合国家标准的冷轧钢板或阻燃绝缘材料制作，钢板厚度应符合规范要求。
箱体表面应做防腐处理，统一刷桔黄色油漆。
不得采用木制配电箱。
2、安装要求：配电箱应装设端正、牢固，固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m，活动式中心点与地面的垂直距离应为0.8～1.6m。
3、电气元件及技术参数：所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
4、接线要求：配电箱的接线需要足够重视，不允许使用不合格或者不符合规范的电器元件。
一、配电箱（柜）的机械、外观要求1、配电柜的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。
箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。
箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。
2、配电箱（柜）的机械要求。
配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。
同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。
箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。
配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。
配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。
配电箱的外型尺寸偏差见下表：附表（单位：mm）配电柜的外型尺寸偏差见下表：附表（单位：mm）箱柜的垂直度偏差要求见下表：附表（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。
配电柜技术要求1、配电箱柜装有铭牌，标明生产厂家及规格、型号。
2、设备附件齐全，外观检查完好无损。
3、柜体采用冷轧钢板制作，符合相应规范中的配电箱制作工艺及材质要求，箱柜门不低于2mm，护板及衬板不小于1.5mm。
挂墙式箱体不低于1.5mm，箱体表面处理为静电喷涂，涂层有良好附着力，顏色选择另行确定。
4、配电箱和各种器件应具有产品合格证、生产许可证、3C认证及安装技术文件。
5、箱体应具有一定机械强度，周边无损伤。
6、箱内配线整齐，无绞接现象。
绑扎成束或敷于线槽内卡在安装架上，配线有合理余量导线连接紧密，不伤线芯，不断股。
7、箱柜内部结构布置严格按系统图执行，并考虑电缆敷设空间及安装电缆头位置。
8、箱柜内采用多股导线端部均加不开口接线端子，导线中间没有接头。
箱体内配线顏色按照规范执行，端部有明显的相序标志。
带端子号的配线与原理图相符合，号码清晰，不褪色。
9、箱内分别设置中性线N和保护地线PE汇流排，中性线和保护地线经汇流排配出。
10、每路配电开关及保护装置的规格、型号应符合设计要求。
11、箱内开关动作灵活可靠。
12、信号回路的信号灯、按钮等动作和信号显示准确。
13、相间和相对地间的绝缘电阻值应大于0.514、箱柜内空间距离满足电源进线端子压接的空间需要。
电源进线和控制线不公用同入一个进线孔，并单独压接。
绝缘导线穿越金属隔板上的穿线孔时，要在孔上加光滑的衬套。
15、柜中回路较多的端子排可按电流回路、电压回路、控制回路、保护回路划分，为便于接线和保护。
16、各种具有消防联动的功能的控制箱，附加功能必须保证消防验收。
17、投标人如使用新技术、新工艺、新材料，必须经有关部门试验和按规定组织鉴定。
不得使用未经试验或未达到技术指标要求的产品。
18、运输过程中做好防水、防尘保护。
19、货到现场，供货人提供产品合格证、检验证书、装箱单、接线图、不干胶的系统图、原理图等资料。
每个箱柜的编号、名称与设计图纸相符合，编号标牌牢固清楚，以便长期保留。

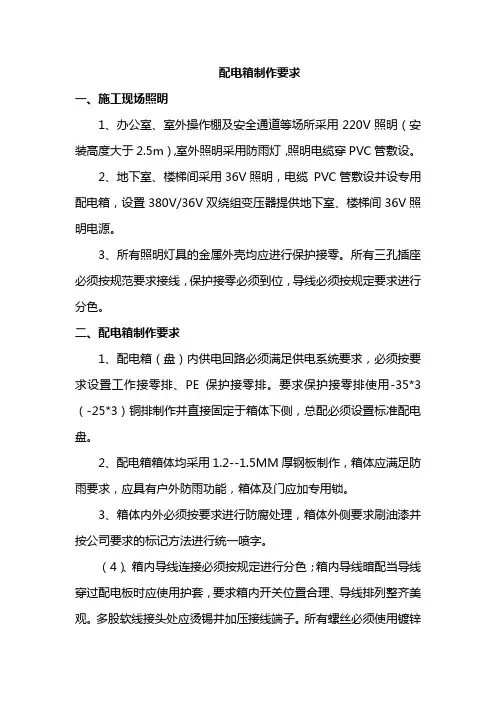

配电箱制作要求
一、施工现场照明
1、办公室、室外操作棚及安全通道等场所采用220V照明（安装高度大于2.5m），室外照明采用防雨灯，照明电缆穿PVC管敷设。
2、地下室、楼梯间采用36V照明，电缆PVC管敷设并设专用配电箱，设置380V/36V双绕组变压器提供地下室、楼梯间36V照明电源。
3、所有照明灯具的金属外壳均应进行保护接零。
所有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规定要求进行分色。
二、配电箱制作要求
1、配电箱（盘）内供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。
要求保护接零排使用-35*3（-25*3）铜排制作并直接固定于箱体下侧，总配必须设置标准配电盘。
2、配电箱箱体均采用1.2--1.5MM厚钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。
3、箱体内外必须按要求进行防腐处理，箱体外侧要求刷油漆并按公司要求的标记方法进行统一喷字。
（4）、箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱内开关位置合理、导线排列整齐美观。
多股软线接头处应烫锡并加压接线端子。
所有螺丝必须使用镀锌
件，接零排所有螺丝必须加弹簧垫圈、平垫圈。
5、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈或保护管配入箱内保护电缆。
6、移动配电箱必须设置支架其高度为（0.6-1.3M）0.65M，支架与箱体应进行电气连接。
7、配电箱内应根据实际配置，在适当位置设置系统图、定期检查记录表、标识出各路名称。
各级配电箱应符合下列规范要求：（1）配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（2）配电箱的电器安装板上必须分设N线端子板和PE线端子板。
N线端子板必须与金属电器安装板绝缘；PE线端子必须与金属电器安装板做电气连接。
进出现中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
（3）配电箱、开关箱内的连接线必须采用铜芯绝缘导线。
（4）金属箱门与金属箱体必须通过编织软铜线做电气连接。
（5）配电箱、开关箱中的导线的进线口和出线口应设置在箱体的下底面。
（6）配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。
（7）相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）相序的绝缘颜色依次黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。
任何情况下上述颜色标记严禁混用。
（8）漏电保护器同时应具有短路、过载、漏电保护功能的漏电保护器，空气开关以及漏电保护器应具有分断时具有可见分断点，应采用透明制式。
（9）干线所用材质与相线、工作零线（N线）相同时，其最小截面应符合表1.1规定：表1.1 PE线截面与相线截面的关系（10）昆明轨道交通4号线通信分部全线车站、车辆段各类型配电箱数量以及箱内电器装置配置表说明注意事项：总配电箱（二级箱）只有一半数量的箱体内包含三相四线电能表（11）在定制加工配电箱时，应注意总配电箱（二级箱）需含有配套的支架底座、防水沿，分配电箱（转接箱）以及开关箱（三级箱）需含有配套的支腿、防水沿，箱体箱门应配锁；其中总配电箱（二级箱）和总配电箱（二级箱含电能表）脚架高度为1.05米，组合箱、分配电箱（转接箱）和开关箱（三级箱）支脚高度为0.08米。
（12）配电箱、开关箱箱体内应有名称、用途、分路标记及系统接线图。
配电箱(柜)技术指标规范及要求(1)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII配电箱(柜)技术指标规范及要求1、一般要求：1.1、配电箱(柜)的所有技术指标必须符合规范及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱开敲落孔。
2.3 配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
2.4 PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
2.5配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于2.mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

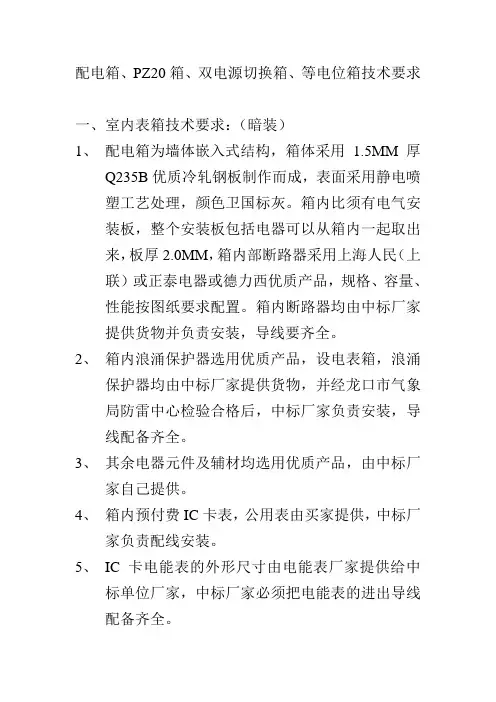

配电箱、PZ20箱、双电源切换箱、等电位箱技术要求一、室内表箱技术要求：（暗装）1、配电箱为墙体嵌入式结构，箱体采用1.5MM厚Q235B优质冷轧钢板制作而成，表面采用静电喷塑工艺处理，颜色卫国标灰。
箱内比须有电气安装板，整个安装板包括电器可以从箱内一起取出来，板厚2.0MM，箱内部断路器采用上海人民（上联）或正泰电器或德力西优质产品，规格、容量、性能按图纸要求配置。
箱内断路器均由中标厂家提供货物并负责安装，导线要齐全。
2、箱内浪涌保护器选用优质产品，设电表箱，浪涌保护器均由中标厂家提供货物，并经龙口市气象局防雷中心检验合格后，中标厂家负责安装，导线配备齐全。
3、其余电器元件及辅材均选用优质产品，由中标厂家自己提供。
4、箱内预付费IC卡表，公用表由买家提供，中标厂家负责配线安装。
5、IC卡电能表的外形尺寸由电能表厂家提供给中标单位厂家，中标厂家必须把电能表的进出导线配备齐全。
6、电气安装板、配电箱的门及覆板等处装有电器并可开启是必须采用裸铜线与接地母线连接。
7、导线穿过铁质安装板面时需在铁板处加装橡皮或塑料护圈，以保护导线绝缘外皮完好。
8、电表箱内电器开关下方设置标志牌。
9、电表分户开关设在电表出线端。
10、箱体门上配暗锁(统一钥匙)11、开关接线必须进线线径、线鼻相符。
12、箱内多股线必须挂锡，闭口线鼻抹复合脂（导电膏）。
13、箱内带接地端子一组，接零端子一组，端子宽3mm，长必须满足接线回路。
14、箱门表面配电表显示器，插卡口。
15、供货范围：室内电表箱：见附表二、双电源切换箱：明装1、双电源切换箱内部电源切换装置选用上海人民（上联）或正泰电器或德力西优质产品。
箱内隔离开关、分路断路器均选用上海人民（上联牌）或正泰电器或德力西优质产品。
箱内断路器均由厂家自己提供，导线要配齐全，箱内断路器安装的规格、型号、容量及排列参照图纸。
2、箱内浪涌保护器选用优质产品，；昂涌保护器均由中标厂家提供货物并安装，导线要配齐全，经龙口市气象局防雷中心检验合格，费用用中标厂家自负。

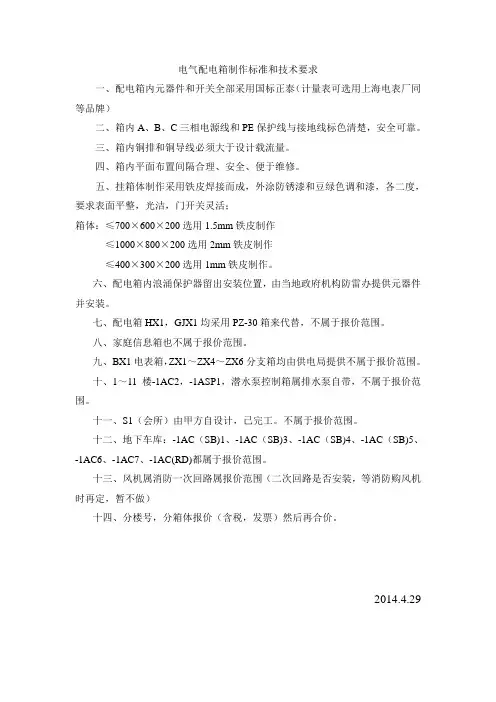

电气配电箱制作标准和技术要求
一、配电箱内元器件和开关全部采用国标正泰（计量表可选用上海电表厂同等品牌）
二、箱内A、B、C三相电源线和PE保护线与接地线标色清楚，安全可靠。
三、箱内铜排和铜导线必须大于设计载流量。
四、箱内平面布置间隔合理、安全、便于维修。
五、挂箱体制作采用铁皮焊接而成，外涂防锈漆和豆绿色调和漆，各二度，要求表面平整，光洁，门开关灵活；
箱体：≤700×600×200选用1.5mm铁皮制作
≤1000×800×200选用2mm铁皮制作
≤400×300×200选用1mm铁皮制作。
六、配电箱内浪涌保护器留出安装位置，由当地政府机构防雷办提供元器件并安装。
七、配电箱HX1，GJX1均采用PZ-30箱来代替，不属于报价范围。
八、家庭信息箱也不属于报价范围。
九、BX1电表箱，ZX1～ZX4～ZX6分支箱均由供电局提供不属于报价范围。
十、1～11楼-1AC2，-1ASP1，潜水泵控制箱属排水泵自带，不属于报价范围。
十一、S1（会所）由甲方自设计，已完工。
不属于报价范围。
十二、地下车库：-1AC（SB)1、-1AC（SB)3、-1AC（SB)4、-1AC（SB)5、-1AC6、-1AC7、-1AC(RD)都属于报价范围。
十三、风机属消防一次回路属报价范围（二次回路是否安装，等消防购风机时再定，暂不做）
十四、分楼号，分箱体报价（含税，发票）然后再合价。
2014.4.29。
配电箱技术要求第⼆章技术规范及相关要求第⼀部分：规范标准技术性能及国家规范和标准：1、GB50254-1996《电⽓装置安装⼯程低压电器施⼯及验收规范》2、GB2682-1981 《电⼯成套装置中指⽰灯和按钮颜⾊》3、GB2681-1981 《电⼯成套装置中导线颜⾊》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验⽅法》7、GB50303-2002 《建筑电⽓⼯程质量验收规范》8、GB50150-2002 《电⽓装置安装⼯程电⽓设备交接试验标准》9、GB50171-2002 《电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电⽓装置》12、IEC439-3 《对⾮专业⼈员使⽤的低压开关设备和控制设备》13、JB2436-1992 《电⼒传输控制装置⽤铜制裸压接端头》14、符合国家、地⽅质量验收规范及供电局的要求。
15、配电箱（柜）系统图的相关参数要求。
配电箱的所有技术指标必须符合上述规范及设计要求。
制造商应明确⽣产的产品执⾏的标准（国家标准GB7251、⾏业标准、企业标准），并根据所依据的标准提供相应的国标、⾏标或企标（企业标准应⾼于国标或⾏标）。
第⼆部分：相关⽂件及图纸1、配电箱⼚家⽣产资质齐全（⽣产许可证、技术、质量国家专门机构评审、认定⽂件）。
2、配电箱合格证、CCC认证齐全，出场试验、检测报告齐全。
3、配电箱⼚家⽣产配置依据是设计院审核通过的设计图纸，对图纸结合现⾏设计、施⼯验收规范予以审核。
4、配电箱各种仪表必须经国家专门检测部门检测合格，并出具检测报告。
5、配电箱内⼚家配线有产品合格证。
6、箱内安装的漏电保护器必须具有漏电保护试验报告。
7、各种资料（合格证、检验报告等）必须随时到场，⼀式六份以备报验。
家装配电箱的标准做法
1.位置选择：
-配电箱应安装在干燥、通风良好且不受阳光直射的位置，远离易燃易爆物品。
-通常位于室内较隐蔽处，如走廊、门厅或者独立储藏室的墙上，高度一般在1.4米至1.8米之间，便于操作和检修。
2.箱体规格：
-配电箱应选用符合国家电工产品强制认证（CCC认证）的产品，具有良好的绝缘性和防火性能。
-根据家中用电负荷大小选择合适容量的配电箱，箱内空间足够容纳所有电器回路的断路器或熔断器。
3.线路配置：
-进户电源线应直接接入主开关（总闸），主开关的选择应能满足全屋最大负荷电流需求，并配备漏电保护功能。
-家庭用电应按照照明、插座、空调、厨房、卫生间等不同功能区域进行回路划分，每个回路均应设置单独的断路器，并根据负载特点选择合适的额定电流和短路保护功能。
4.接地与接零：
-配电箱内应有专用的接地排和零线排，保证地线和零线的连接可靠。
-家庭用电系统采用TN-C-S或TN-S系统，保证良好的接地保护。
5.标识清晰：
-各个断路器应有明显标识，标明所控制的电路区域，方便后期维护和故障排查。
-断路器跳闸方向应一致，以便于紧急状态下快速切断电源。
6.安全防护：
-配电箱前应留有足够的操作和维护空间，不可堆放杂物。
-配电箱应有可靠的锁闭装置，以防小孩误触碰。
7.安装规范：
-所有电线连接必须牢固、紧密，不允许裸露铜芯。
-接线时严格按照左零右火上接地的原则，接线整齐，不得交叉重叠。
8.验收与测试：
-安装完成后，必须由有资质的专业电工进行全面检查和测试，确保电气安全，符合国家有关电气规程。
户内配电箱及多媒体箱体技术标准
1、技术标准应符合下列规范要求
〈筑电气设计规范JGJ 16-2008〉
〈建筑照明设计规范GB50034-2013〉
2、面板材料可为钢板或者塑料，耐火等级及机械强度均能满足规
范要求。
3、箱体应有一定机械强度，周边平整无损伤。
要求采用不小于
1.2mm厚优质镀锌钢板制作。
4、箱体至少在上下两侧冲有敲落孔，敲落孔孔径与配线管管径要
匹配。
5、箱体内外均应做防腐处理。
6、户内配电箱及多媒体箱尺寸应能满足图纸设计的要求。
户内配电箱参考尺寸400X250X100（宽X高X深）
7、户内配电箱及多媒体箱可选择知名品牌，如西门子、海格、良信、环宇、正泰、德力西、鸿雁。
外表要美观大方，户内箱与多媒体箱颜色一致。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
配电箱箱体制作的基本要求
⼀般来说，照明配电箱、动⼒配电箱按清单中的明设、暗设、落地安装型式制作。
但是具体在制作中，需满⾜那些要求呢？今天，锦泰恒就为⼤家讲⼀下配电箱的制作要求。
⼀、箱体材料规定：
箱体材料必须采优质冷轧钢板。
⼆、箱体板材厚度:
板材厚度标准需符合有关规定,箱体宽度⼤于500mm⼩于800mm的，箱钢板厚度不低于1.2mm，箱体宽度⼤于等于800mm的，钢板厚度不低于1.5mm。
落地式配电箱板材厚度不⼩于2.0mm。
三、箱体表⾯处理：
各配电箱外壳表⾯均须喷塑处理，颜⾊为乳⽩⾊，喷塑厚度达到⾏业标准；箱内其他不防腐的⾦属部件要求镀锌。
四、其他要求：
配电箱长、宽、垂直度和⽔平度应符合标准，内边缘和开⼝处平整，光滑，⽆⽑刺和裂⼝，应提供进线、出线孔及开孔⼯具。
配电箱的盘⾯(门)应关闭严密，门与类似部件⾄少能开启90°，配电箱的盘⾯边侧应装嵌⼊式能开、关门的拉⼿，配电箱应安装门锁。
箱应安装门锁。
以上这些都是配电箱制作的基本要求，配电箱⼚家在⽣产中必须要达到的基本标准，在配电箱采购验收时，⼤家也可根据以上标准去验收你采购的配电箱是否达到了以上标准。
室内配电箱标准一、箱体材料室内配电箱的箱体材料应选用冷轧钢板、铝合金板或塑料板等具有一定机械强度的材料。
冷轧钢板具有较高的强度和刚度，适合用于制作配电箱的箱体。
铝合金板具有质量轻、耐腐蚀等优点，但成本较高。
塑料板具有成本低、易加工等优点，但机械强度较低。
二、箱体尺寸配电箱的箱体尺寸应符合设计要求，根据实际需要合理设计。
一般来说，配电箱的尺寸应尽量小，以减小占用空间，同时要保证内部器件的安装和接线空间。
三、箱体颜色配电箱的箱体颜色可根据实际需要进行选择，但应符合相应的设计规范和安全要求。
一般情况下，配电箱的箱体颜色应为醒目的安全色，如黄色或红色等。
四、箱体厚度配电箱的箱体厚度应根据其尺寸和承载要求进行选择。
一般来说，配电箱的厚度应不小于2mm，以确保其机械强度和安全性。
五、箱体防护等级配电箱的防护等级应根据其使用环境和防护要求进行选择。
一般来说，室内配电箱的防护等级应为IP40或以上，以保证其防护性能和安全性。
六、箱体内附件配电箱的箱体内应配备必要的附件，如接线端子、开关、熔断器等。
附件的选择应符合设计要求和实际需要，以确保配电箱的正常运行和安全性。
七、箱体标识配电箱的箱体标识应清晰、易读，包括产品名称、型号、额定参数等信息。
标识应采用耐久性强的材料制作，如金属标牌或塑料字等。
八、箱体安装配电箱的安装位置应符合设计要求，便于操作和维护。
安装时应采用标准的安装支架和固定件，确保配电箱的稳定性和安全性。
同时，应注意保持配电箱内的清洁和干燥，避免因灰尘和潮湿等因素影响其正常运行和安全性。
配电箱技术指标规范及要求1.一般要求：所有的配电箱（柜）必须符合规范和设计要求的技术指标。
生产人员应该明确生产产品所执行的标准，包括国家标准GB7251、行业标准和企业标准，并根据相应标准提供国标、行标或企标（企业标准应高于国标或行标）。
所有电气元件和技术参数必须符合设计要求。
如果需要更改，必须按照正规工程资料表格的要求填写，并由设计院、建设单位、监理、施工单位和厂方代表共同签字认可。
否则，由此产生的损失将由供货单位负责。
根据本工程图纸选出代表性的暗装箱、明装箱和配电柜生产样品后，通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2.箱（柜）体部分：配电箱（柜）的板材各项指标必须符合国家的相关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜采用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的采用2.0mm厚冷轧钢板，小于1000mm的采用1.5mm厚冷轧钢板制作。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖，配电箱开敲落孔。
配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁，非标箱（柜）采用通用锁，每把锁配两把钥匙。
配电箱（柜）的金属部分，包括电器的安装板、支架和电器金属外壳等，均需良好接地。
配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
暗装箱箱体板厚低于3mm的，在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的，在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱体（柜）体型号、材质、颜色由建设单位确定。
二、箱内A、B、C三相电源线和PE保护线与接地线标色清楚，安全可靠。
三、箱内铜排和铜导线必须大于设计载流量。
四、箱内平面布置间隔合理、安全、便于维修。
五、挂箱体制作采用铁皮焊接而成，外涂防锈漆和豆绿色调和漆，各二度，要求表面平整，光洁，门开关灵活；
箱体：≤700×600×200选用1.5mm铁皮制作≤1000×800×200选用2mm铁皮制作≤400×300×200选用1mm铁皮制作。
六、配电箱内浪涌保护器留出安装位置，由当地政府机构防雷办提供元器件并安装。
七、配电箱HX1，GJX1均采用PZ-30箱来代替，不属于报价范围。
八、家庭信息箱也不属于报价范围。
九、BX1电表箱，ZX1～ZX4～ZX6分支箱均由供电局提供不属于报价范围。
十、1～11楼-1AC2，-1ASP1，潜水泵控制箱属排水泵自带，不属于报价范围。
十一、S1（会所）由甲方自设计，已完工。
不属于报价范围。
十二、地下车库：-1AC（SB)1、-1AC（SB)3、-1AC（SB)4、-1AC（SB)5、-1AC6、-1AC7、-1AC(RD)都属于报价范围。
十三、风机属消防一次回路属报价范围（二次回路是否安装，等消防购风机时再定，暂不做）
十四、分楼号，分箱体报价（含税，发票）然后再合价。
配电箱的技术要求
admin,2009年5月21日
配电箱体技术要求非常严格，需要我们尽心尽力的操作，下面就来简要介绍一下电箱知识：1. 配电箱由箱门、箱体、低压元器件（断路器、接触器、继电器等）、智能照明控制模块、火灾漏电系统模块及接线端子等构成。
箱体整体制作应结构合理，安全可靠。
箱内可适应安装各类不同的电器元件，箱内元件安装板可适当调整位置。
2. 配电箱外壳的防护等级IP42（除4点以外）。
分别为挂墙式安装、嵌墙式、和落地式安装。
各种安装方式均要考虑安装的方便。
嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。
打开盖板可直接调节开关及面盖的深度和水平，箱内安装导轨连同开关可调节。
落地式安装箱体要具有足够的机械强度。
3. 由于-8.15m所处环境恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且，箱体材质全部采用不锈钢304，钢板厚度不小于2mm，防护等级为：IP55。
此部分动力电箱见电施-M22，编号为AP-2-1；AP-2-2；APE-2-1；AT-2-01；AT-2-02；AT-2-03~08；AP-2-01~18。
4. 室外冷却塔配电箱使用环境比较恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且箱体材质全部采用不锈钢304，钢板厚度不小于2mm，防护等级为：IP55。
此部分动力电箱见电施P48代1，编号为LT—1到LT—10。
5. 箱体开门方向，设计联络时定，开启角度≥135°。
箱门设计为内铰链。
箱门应带锁。
箱体内外表面均要求采用静电喷涂。
箱体颜色在设计联络时确定。
6. 挂墙式箱体应有上下均有敲落孔，嵌墙式箱体应四周均有敲落孔，管线锁紧设施应
在箱内。
落地式箱体应按满足上下两种进出线方式考虑，以方便配线安装，且敲落孔处应设置密封胶圈防护，并达到箱体的整体防护等级。
不锈钢配电箱根据设计联络确定的位置设定进出线孔。
7. 配电箱采用优质冷轧镀锌钢板折剪焊接而成。
当配电箱长边小于1000mm时，板厚不得小于1.5mm；长边等于或大于1000mm时，板厚不得小于 2.0mm； 8. 在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。
9. 箱内元器件可采用导轨或固定安装型式，安装应牢固，在额定极限短路电流电动力作用下不应松动、移位、变形等。
10. 箱体设置可靠的接地汇流排和接线端子，接线端子带防松脱的紧固螺栓用来连接接地导体。
接地汇流排和接线端子置于箱体底部，过门接地线应满足经常开关门的要求。
11. 所有配电箱应留有10%～15%的元器件安装空间，以备元器件调整用。
12. 配电箱的接地汇流排上的螺栓使用不锈钢材质。
13. 所有电箱配配置火车上大量使用的三角形锁，方便未来使用。
