孔板测量装置原理及适用范围

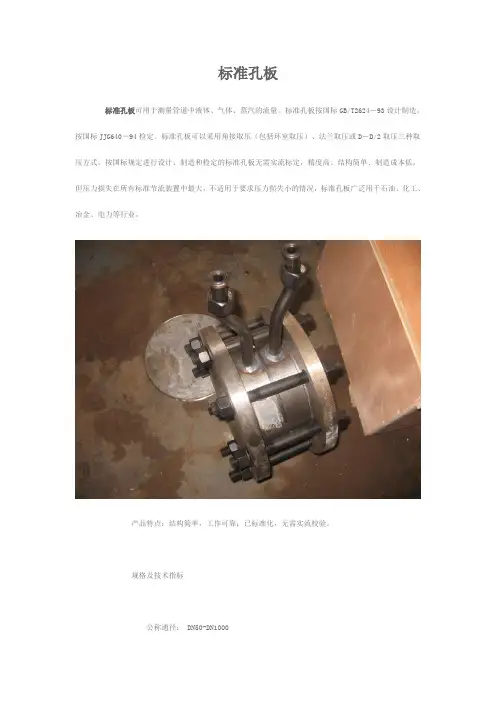

标准孔板标准孔板可用于测量管道中液体、气体、蒸汽的流量。

标准孔板按国标GB/T2624－93设计制造，按国标JJG640－94检定。

标准孔板可以采用角接取压（包括环室取压）、法兰取压或D－D/2取压三种取压方式。

按国标规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本低，但压力损失在所有标准节流装置中最大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、化工、冶金、电力等行业。

产品特点：结构简单，工作可靠；已标准化，无需实流校验。

规格及技术指标公称通径： DN50-DN1000公称压力： 0.25-20Mpa取压方式：角接取压，法兰取压等孔板财质： 1Crl8Ni9Ti等环室、法兰材质：碳钢或不锈钢等标准孔板是节流装置中结构最简单，适应性最强的一种产品。

标准孔板是一种测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。

标准孔板是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该标准孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

LGB型标准孔板的设计、制造和使用均符合国际标准ls05167或国家标准GB／T2624的规定。

标准孔板的特点：可以测量各种气体、液体、蒸汽的流量．适应范围广。

结构简单、牢固、安装方便、工作可靠、性能稳定。

不需要实流标定。

精确度适中。

可以配用智能化差压变送器，实现温、压补偿或现场总线通信方式。

标准孔板的主要技术参数：取压方式：角接（环室或单独钻孔）、法兰取压、径距取压。

公称压力(MPa )：≤40(≥ 之后用高压透镜孔板或全焊接式)一公称通径(mm)：DN50～1000(标准孔板)或DN<50(内藏孔板)，DN>1000(平孔板)精确度(不确定度)：±0 5％—±1 5％标准孔板的原理满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。

孔板流量计一、用途及工作原理孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。

当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

二、构造孔板流量计由孔板、取压嘴（压差计接头）和钢管组成。

孔板选用304材质。

其结构简图如图所示。

1、4管路；2、3法兰盘；5、9压差计接头；6密封圈；7连接螺栓；8孔板；10负压表孔板流量计结构简图孔板流量计测定装置主要组成：①孔板流量计；②U型压差计；③测压咀；⑤负压表。

结构如下图所示。

1、孔板；2、橡胶垫圈；3、法兰盘；4、测压咀；5、压力表；6、胶皮管；7、U型管压差计；8、钢管孔板流量计结构原理图三、规格通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小。

一般孔板压差Δh测量范围在100~1000Pa。

详细见附录。

四、使用孔板流量计先与管路连接固定好，然后将U型压差计灌半下水。

排净玻璃管中的气泡后，将连接胶管插上。

将两根胶管对折，一只手攥紧，将胶管的另两端插到流量计的测压咀上。

插牢后攥胶管的手松开（要使两根管同步通气），稳定后按说明书读取压差，计算。

五、注意事项(1)在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度﹤1－2%；(2)安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片等；(3)孔板流量计的上游(前端)，管道直线长度≧20D，下游(后端)长度≧10 D；(4)要经常清理孔板前后的积水和污物，孔板锈蚀要更换；(5)抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。

六、管道抽放瓦斯量的计算可采用下列简易公式对移动泵站最大抽气量进行计算：q v = K h式中：q v—气体体积流量，m3/min；K —孔板系数（出厂时已测定）；Δh —U型管水柱压差，mm。

若为水银柱，应乘以13.6。

一、主要技术参数及功能要求：1、孔板流量计尺寸图如下：孔板流量计尺寸图32、孔板流量计尺寸一览表：孔板流量计尺寸表1、孔板系数K值为出厂时测定，标于合格证和孔板上（孔板系数K值及精度等级由使用单位根据实际情况提供）。

孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。

△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。

具体衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过±0。

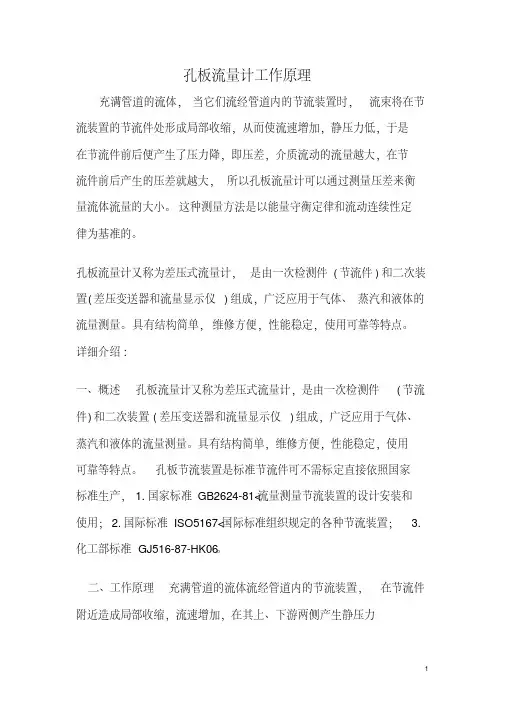

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置； 3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。

停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。

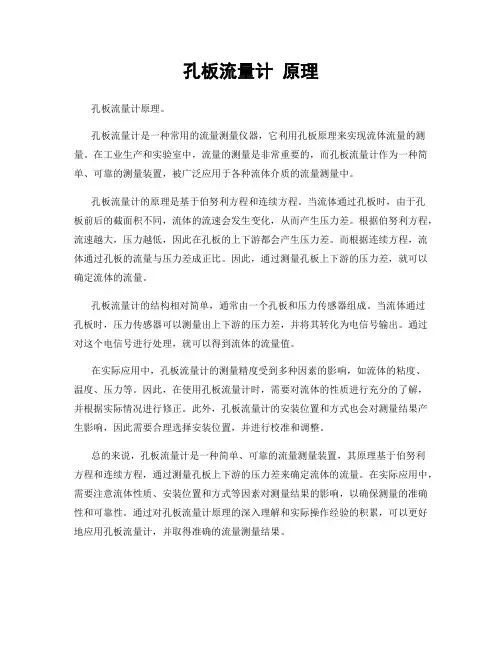

孔板流量计原理
孔板流量计原理。

孔板流量计是一种常用的流量测量仪器，它利用孔板原理来实现流体流量的测量。

在工业生产和实验室中，流量的测量是非常重要的，而孔板流量计作为一种简单、可靠的测量装置，被广泛应用于各种流体介质的流量测量中。

孔板流量计的原理是基于伯努利方程和连续方程。

当流体通过孔板时，由于孔
板前后的截面积不同，流体的流速会发生变化，从而产生压力差。

根据伯努利方程，流速越大，压力越低，因此在孔板的上下游都会产生压力差。

而根据连续方程，流体通过孔板的流量与压力差成正比。

因此，通过测量孔板上下游的压力差，就可以确定流体的流量。

孔板流量计的结构相对简单，通常由一个孔板和压力传感器组成。

当流体通过
孔板时，压力传感器可以测量出上下游的压力差，并将其转化为电信号输出。

通过对这个电信号进行处理，就可以得到流体的流量值。

在实际应用中，孔板流量计的测量精度受到多种因素的影响，如流体的粘度、
温度、压力等。

因此，在使用孔板流量计时，需要对流体的性质进行充分的了解，并根据实际情况进行修正。

此外，孔板流量计的安装位置和方式也会对测量结果产生影响，因此需要合理选择安装位置，并进行校准和调整。

总的来说，孔板流量计是一种简单、可靠的流量测量装置，其原理基于伯努利
方程和连续方程，通过测量孔板上下游的压力差来确定流体的流量。

在实际应用中，需要注意流体性质、安装位置和方式等因素对测量结果的影响，以确保测量的准确性和可靠性。

通过对孔板流量计原理的深入理解和实际操作经验的积累，可以更好地应用孔板流量计，并取得准确的流量测量结果。

孔板流量计的原理及使用需知孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维修方便，性能稳定。

孔板流量计原理：介质满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。

孔板流量计这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计产品组成：孔板流量计由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成，有时也包括符合标准的前、后直管段。

孔板流量计有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。

孔板流量计使用需知：1、新表或停用一段时间后重新启用的标准孔板，投用前应检查引压管路有无堵塞或泄漏，对液体介质应在引压管路内充满清洁的水或其他导压液体，注意排放管路内混进的气体，对气体介质应注意排放管路内积液。

2、孔板流量计投运前打开三阀组中的平衡阀，关严正负取压管路上的阀门，检查、校正差压变送器的零点，一定注意零点是在正负压力腔完全等压（即差压等于0）时，核查调整差压变送器。

3、在流体流动状态下即使全开平衡阀，只要不关严正负取压管路上的取压阀门，也不能核查零点。

因为平衡阀本身有阻力，不能完全平衡正负压力腔的压力，即达不到零差压状态。

4、测量脏污流体流量时，孔板流量计一定要配置沉降器或隔离器。

注意导压流体的进口、出口及排污口的位置如何合理选择，孔板流量计以达到排污目的。

5、测量腐蚀性流体流量时，孔板流量计一定要选用合适的隔离器，根据介质比重选用合适的隔离液，并注意合理选择隔离液与被测流体的入口。

标准板孔式流量计标准板孔式流量计是一种常用的流量测量仪器，广泛应用于工业生产和科学研究领域。

它通过测量流体通过孔板时的压力差来计算流体的流量，具有结构简单、精度高、使用方便等优点。

本文将介绍标准板孔式流量计的工作原理、结构特点、应用范围及注意事项。

首先，标准板孔式流量计的工作原理是基于伯努利方程和连续方程。

当流体通过孔板时，流速增大，静压降低，根据伯努利方程，动压增加。

同时，根据连续方程，流体通过孔板时的截面积减小，流速增大。

因此，通过测量孔板两侧的压力差，就可以计算出流体的流量。

其次，标准板孔式流量计的结构特点主要包括孔板、压力取样孔、差压变送器等部分。

孔板是整个流量计的核心部件，其孔径大小和形状对流体流动的影响很大。

压力取样孔用于连接差压变送器，将流体通过孔板时的压力信号传递给差压变送器进行处理。

差压变送器则将压力信号转换为标准信号输出，方便进行数据采集和处理。

再次，标准板孔式流量计的应用范围非常广泛，可以用于气体、液体和蒸汽等介质的流量测量。

在化工、石油、冶金、电力等工业领域，标准板孔式流量计被广泛应用于流体输送系统和流程控制系统中。

同时，在科学研究领域，标准板孔式流量计也是流体力学实验和流体动力学研究中常用的实验仪器。

最后，使用标准板孔式流量计时需注意以下几点。

首先，安装时要保证流体流经孔板的方向与孔板上标注的箭头一致，避免安装错误导致测量不准确。

其次，定期对流量计进行校准和维护，确保其测量精度和稳定性。

最后，在使用过程中要注意避免介质的结垢和堵塞，影响测量的准确性。

综上所述，标准板孔式流量计作为一种常用的流量测量仪器，具有重要的应用价值。

通过本文的介绍，相信读者对标准板孔式流量计的工作原理、结构特点、应用范围及注意事项有了更深入的了解，希望能对相关领域的工程技术人员和科研人员有所帮助。

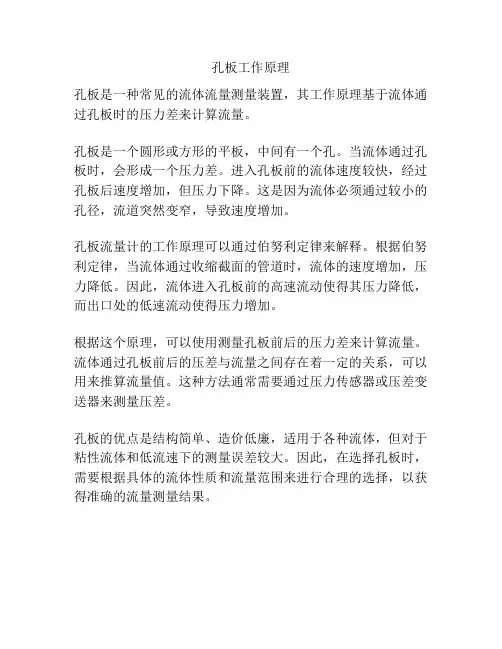

孔板工作原理
孔板是一种常见的流体流量测量装置，其工作原理基于流体通过孔板时的压力差来计算流量。

孔板是一个圆形或方形的平板，中间有一个孔。

当流体通过孔板时，会形成一个压力差。

进入孔板前的流体速度较快，经过孔板后速度增加，但压力下降。

这是因为流体必须通过较小的孔径，流道突然变窄，导致速度增加。

孔板流量计的工作原理可以通过伯努利定律来解释。

根据伯努利定律，当流体通过收缩截面的管道时，流体的速度增加，压力降低。

因此，流体进入孔板前的高速流动使得其压力降低，而出口处的低速流动使得压力增加。

根据这个原理，可以使用测量孔板前后的压力差来计算流量。

流体通过孔板前后的压差与流量之间存在着一定的关系，可以用来推算流量值。

这种方法通常需要通过压力传感器或压差变送器来测量压差。

孔板的优点是结构简单、造价低廉，适用于各种流体，但对于粘性流体和低流速下的测量误差较大。

因此，在选择孔板时，需要根据具体的流体性质和流量范围来进行合理的选择，以获得准确的流量测量结果。

孔板流量计的用途1. 引言孔板流量计是一种常见的流量测量仪器，被广泛应用于工业和实验室领域。

本文将全面、详细、完整地探讨孔板流量计的用途，包括其原理、特点以及实际应用中的重要性等方面。

2. 孔板流量计的原理孔板流量计是根据孔板流动测量原理进行设计的。

其原理基于流体在管道中通过孔板时产生的差压，根据差压大小可以确定流体的流量。

2.1 差压测量原理差压传感器用于测量流体在孔板前后产生的压差，差压值与流量成正比。

当流体通过孔板时，流速加大，静压也随之降低，在孔板后流速再次降低，静压也随之增加。

由此产生的差压可以通过差压传感器进行测量。

2.2 孔板设计原理孔板的设计是孔板流量计的关键。

孔板有多种形状和尺寸，如圆形、长方形等，其内部孔径也会根据需要进行调整。

设计合理的孔板能够提供准确的差压数据，从而实现精确的流量测量。

3. 孔板流量计的特点孔板流量计具有以下几个特点，使其在流量测量中得到广泛应用：3.1 简单结构孔板流量计的结构相对简单，主要由管道、差压传感器和孔板组成。

相较于其他流量测量装置，孔板流量计的安装和维护都相对容易。

3.2 高精度通过差压测量原理，孔板流量计能够实现高精度的流量测量。

合理选择合适的孔板设计和差压传感器，可以获得更精确的测量结果。

3.3 耐用性强孔板流量计通常采用耐腐蚀材料制造，能够适应各种流体的测量需求。

其结构简单且坚固，可以在较恶劣的环境条件下长期稳定工作。

4. 孔板流量计的应用4.1 工业生产孔板流量计在工业生产中起到重要的作用。

它可以测量多种介质的流量，如水、气体和石油等。

通过准确测量流量，可以控制和调节生产过程，保证生产的稳定性和质量。

4.2 环境监测孔板流量计在环境监测中也有广泛的应用。

例如，可以用于污水处理厂的进出水流量测量，以及空气质量检测装置中对空气流量的测量。

准确的流量数据有助于评估环境质量，并指导相应的措施。

4.3 科学研究孔板流量计在科学研究中常被用作实验室测量设备，用于测量实验过程中的流体流量。

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。

停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。

在变送器的工作过程中也可以打开平衡阀给变送器调零等操作孔板流量计的安装位置是直管的前10D后5D。

流量测量节流装置（孔板）技术资料全说明一.概述作用：指导操作、经济核算、保障安全的重要参数。

1.1测量流量的现状现状：迄今为止，流量的测量准确度较低，流量计的通用性很差，单位传递和仪器的检定都有困难，是发展中的领域。

原因：流体性质多样：单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。

管路系统的多样性：圆和非圆、光滑和粗糙、弯曲情况等。

流动状态多样：层流，紊流（充分发展与非充分发展）、满管、非满管、明渠…1.2概念1）瞬时流量（流量）q ：单位时间内流过某一截面的物质数量（质量或体积）。

2）总流量（总量、累积流量）Q ：在某一时间内流过的物质数量。

Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33）流量表示法：● 质量流量m q ： 单位：kg/s kg/h ● 体积流量v q ： 单位：m 3/s m 3/h ● 二者之间的关系：v m q q ρ= 4-4ρ——流体的密度kg/ m 34）说明● 质量流量是物质的固有属性不随外界条件发生变化，是反映流量的最好方法。

● 凡是没有特殊说明的流量，均指的是瞬时流量。

1.3流量测量方法的分类1）容积法流体的固定的已知大小的体积逐次的从流量计中排放流出，则计算流出次数，就可以求出总量，计算排放频率，就可以求出q。

例如刮板流量计、椭圆齿轮流量计、腰轮流量计。

v特点：流体的流动状态，雷诺数影响小，易准确计数。

但是不宜于高温，高雅，赃、污介质，上限不能很大，漏流以及磨损。

2）流速法：应用最多，流通截面积恒定时，截面上的平均流速与体积流量成正比，测出与流速有关的物理量就可以知流量的大小。

例如差压法、动压、涡轮等。

3）质量法：●直接法：由牛顿第二定律，测力，加速度，得出质量。

例如：转子，靶式。

●间接法：体积流量与密度信号综合运算。

4）其他：漩涡、热式、电磁、超声波。

二.节流式流量计是目前应用最广的一种流量计，约占70%，今后相当长的时间内还会占40%～45%优点：形式不需要个别标定，能保证相当高的工作精度。

孔板的名词解释孔板，作为一种流量测量仪表和调节装置，常常被应用于工业领域。

它的作用是通过孔板内的小孔来减速流体并产生压差，从而测量流体的流量。

下面将从孔板的原理、类型、应用领域以及优缺点等角度来介绍这一装置。

孔板的原理其实很简单，就是通过限制流体流动的截面积，使流体速度加大并产生压差。

当流体通过孔板时，由于受到截面积的限制，流速必然增加，而Bernoulli 定律告诉我们流速越快，压力就会越低。

所以在孔板上方和下方产生的压力差就可以用来测量流体的流量。

根据孔板在流体中的位置和结构形式，孔板可以分为不同类型。

最常见的孔板类型是标准型孔板，它是将孔板直接安装在管道内，孔板的中心位置和管道内径一致。

标准型孔板适用于对流量测量要求不高的场合，例如供水管道、工业废水处理等。

除了标准型孔板，还有缩口型孔板、壳程型孔板等多种类型，它们适用于不同的场合和需求。

孔板作为一种流量测量仪表，广泛应用于工业领域。

首先，在化工、石油、冶金等行业中，孔板常常被安装在管道上用于测量液体或气体的流量。

其次，在供水系统中，孔板也是必不可少的流量调节装置，以确保供水系统的正常运行。

另外，孔板还被广泛应用于污水处理、蒸汽输送等领域。

尽管孔板具有广泛的应用前景，但它也有一些不足之处。

首先，孔板需要一定的压力损失，导致能量消耗增加。

此外，当流体中含有固体颗粒时，这些颗粒有可能堵塞孔板的小孔，从而影响流量测量的准确性。

另外，由于孔板的结构特性，附近会产生较大的局部阻力，从而影响流体的流动和管道的整体性能。

综上所述，孔板作为一种流量测量仪表和调节装置，在工业领域拥有广泛的应用。

通过限制流体流动的截面积，孔板能够测量流体的流量，并用于各种行业和领域。

当然，孔板在实际应用中也面临着一些挑战和不足之处。

因此，在使用孔板时，我们需要充分了解其原理和类型，并根据实际需求来选择合适的孔板类型，以获得准确可靠的流量测量结果。

孔板流量计工作原理一、前言孔板流量计是一种常用的流量测量仪表，广泛应用于工业生产和科学研究领域。

它具有结构简单、价格低廉、可靠性高等优点，因此备受欢迎。

本文将详细介绍孔板流量计的工作原理。

二、孔板流量计的结构孔板流量计由管道、孔板和压差变送器三部分组成。

1. 管道：是指被测介质所在的管道，通常是圆形截面或矩形截面。

2. 孔板：是一种特殊的节流装置，通常由一个金属板制成，中央开有一个圆形或方形的小孔。

孔板可以安装在管道内部，使得被测介质通过小孔时发生节流现象。

3. 压差变送器：是指将两侧压力差转换为标准信号输出的装置。

它通常由传感器、放大器和显示仪表三部分组成。

三、孔板流量计的工作原理当被测介质通过管道时，会遇到孔板，从而发生节流现象。

这时，在小孔两侧就会产生不同的压力，并且这两个压力的差值与被测介质的流量成正比。

因此，通过测量小孔两侧的压差，就可以确定被测介质的流量。

压差变送器是将小孔两侧的压差转换为标准信号输出的关键部件。

它通常采用压阻式传感器或静压式传感器来实现对小孔两侧压力的测量。

传感器将测得的压力信号转换为电信号，经过放大器放大后，输出给显示仪表。

显示仪表可以将电信号转换为工程单位，并进行数字显示或模拟输出。

四、孔板流量计的精度孔板流量计的精度取决于多个因素，包括孔板直径、管道直径、安装位置和被测介质等。

在实际应用中，需要根据具体情况选择合适的孔板型号和安装位置，以达到最佳精度。

五、孔板流量计与其他流量计的比较相对于其他流量计，如涡轮流量计、磁性流量计和超声波流量计等，孔板流量计具有以下优点：1. 结构简单：由于只有一个小孔作为节流装置，所以孔板流量计的结构非常简单。

2. 价格低廉：相对于其他流量计，孔板流量计的价格比较低廉。

3. 可靠性高：由于结构简单，孔板流量计的可靠性比较高。

4. 适用范围广：孔板流量计适用于各种液体和气体介质，包括腐蚀性介质和高温高压介质。

但是，相对于其他流量计，孔板流量计也存在一些缺点：1. 测量精度较低：由于多个因素的影响，孔板流量计的测量精度比较低。

孔板流量压差在工业流体控制领域，孔板流量计作为一种常见的差压式流量测量仪表，以其结构简单、安装方便、工作可靠等优点被广泛应用于气体、液体和蒸汽的流量测量。

它通过测量流体流经节流装置时产生的压差来确定流体的流量。

本文将详细探讨孔板流量计的工作原理、压差测量的关键技术及其在工业领域的应用。

一、孔板流量计的工作原理孔板流量计是一种节流式差压流量仪表，它的核心部件是一个节流孔板。

当流体流过孔板时，由于流通截面的突然缩小，流体会在孔板处形成局部收缩，流速增加，静压力降低，从而在孔板前后产生压差。

这个压差与流体的流量之间存在着一定的函数关系，通过测量这个压差，就可以推算出流体的流量。

孔板流量计通常由节流孔板、取压装置、差压变送器和显示仪表等部分组成。

其中，节流孔板负责产生压差，取压装置用于测量孔板前后的压力，差压变送器将压差信号转换为标准电信号，最终由显示仪表显示流量值。

二、压差测量的关键技术在孔板流量计的测量过程中，压差测量的准确性直接关系到流量测量的精度。

因此，压差测量技术是孔板流量计应用中的关键技术之一。

1. 取压方式的选择：取压方式分为角接取压、法兰取压和径距取压等。

不同的取压方式适用于不同的流体条件和测量要求。

选择合适的取压方式可以减小测量误差，提高测量精度。

2. 差压变送器的选型：差压变送器是将压差信号转换为电信号的关键部件。

它的选型需要考虑测量范围、精度、稳定性等因素。

同时，还需要根据流体的性质选择合适的传感器材料和结构。

3. 压差测量的校准与修正：由于流体性质、管道条件和环境因素等的影响，压差测量值可能会产生偏差。

因此，需要定期对压差测量系统进行校准和修正，以确保测量结果的准确性。

三、孔板流量计在工业领域的应用孔板流量计以其独特的优点被广泛应用于石油、化工、电力、冶金等工业领域。

以下是一些典型的应用案例：1. 石油工业：在石油开采、运输和加工过程中，孔板流量计被用于测量原油、天然气和石油产品的流量。

孔板流量计的用途
孔板流量计是一种采用流量力学原理测量从一定孔洞空间中流
过的介质流量的装置。

它可以测量介质的流量、流量率、流量系数和流量平衡等，也可以检测介质的流速、阻力和压力等，因而得到广泛的应用。

一、孔板流量计的用途
1、用于控制介质的流速：孔板流量计可以测量流速，以控制介质的流速，减少污染和提高设备的安全性。

2、用于测试流量和流量系数：孔板流量计可以测量流量，评估流量系数，控制流量和液体流速，以确保设备的正常运行。

3、用于检测压力和阻力：孔板流量计可以用来检测压力和流体的阻力，以确认压力和流速不会超过设定的范围。

4、用于测量设备的泄漏：孔板流量计可以测量设备是否有泄漏，及时发现设备使用中的故障，并及时进行维修和更换。

二、孔板流量计的应用
1、炼油厂：孔板流量计用于炼油厂的管道系统，可快速准确地测量各种油品的流量，发现漏油等情况，确保炼油过程的正常运行。

2、核电站：孔板流量计用于核电站消防装备管道系统，可以测量消防水系统中流体的流速，以便及时发现和消除消防风险。

3、换热器：孔板流量计用于换热器，可测量介质的流量，以确保换热器的正常运行，并确保换热过程的节能性。

4、空调系统：孔板流量计用于空调系统，可以监控空调冷却水
的流量，以便控制制冷系统的运行，并检测冷却水的压力和流速，维护空调系统的正常使用。

孔板流量计测量原理
孔板流量计是一种量程转换器，具有流量转换和控制的功能，可以实现流量转换和输出信号控制。

孔板流量计由孔板和定子轮组成，主要用于精密流量控制，包括多种流量控制应用，如液体、气体、气体混合物等。

孔板流量计的测量原理以及它的工作原理是，流量信号的比例系数（及其变化）决定了它的流量精度。

孔板流量计的测量原理是，将流体带入孔板内，流体在孔板表面受到对流和扩散作用，由于当气体从孔板孔口进入时，流动会受到孔板壁面的阻力而发生紊流，紊流损失和壁面分子反弹机制作用，使流体在孔口处出现压降，这样，通过孔板流量计，可以测量出孔板和定子轮处的压力差及流量。

孔板流量计完成流量测量的主要原理是压力差恒定原理，它的原理是：当孔板的孔口处的压力值小于定子轮的孔口处的压力值时，孔板流量计就会产生一定的压力差，此压力差恒定不变。

所以，当孔板流量计的压力恒定时，流量就可以由它测量出来，这就是压力差恒定原理。

孔板流量计的工作原理是：型材出口压降及流量的测量，是通过孔板流量计的孔板面的孔口的压力降及流量测量出来的。

在实际作业中，当孔板流量计的孔口压力发生变化时，孔板流量计会自动调整它的孔板以获得一个恒定的压力差。

而恒定的压力差就是孔板流量计的流量信号。

孔板流量计是一种精确、可靠的测量和控制装置，它结合了机械
和电子技术，可以对流体进行实时、准确、精确的流量测量和控制。

孔板流量计设计精巧，功能强大，准确度高，易操作性强，能够实现流量转换和输出信号控制，由此可以看出，孔板流量计是一种非常理想的流量控制和测量装置。

孔板流量计的详细介绍孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计的适用范围1. 公称直径：15 mm ≤DN≤1200mm2. 公称压力：PN≤10MPa3. 工作温度：－50℃≤t≤550℃4. 量程比：1:10， 1:155. 精度：0.5级，1级孔板流量计的特点▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

▲孔板计算采用国际标准与加工▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

▲标准型节流装置无须实流校准，即可投用。

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

智能型特点▲采用进口单晶硅智能差压传感器▲高精度，完善的自诊断功能▲智能孔板流量计其量程可自编程调整。

▲可同时显示累计流量、瞬时流量、压力、温度。

▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

▲配有多种通讯接口▲稳定性高▲量程范围宽、大于10：1智能型技术指标▲高精度：±0.075%▲高稳定性：优于0.1%FS/年▲高静压：40MPa▲连续工作5年不需调校▲可忽略温度、静压影响▲抗高过压孔板流量计设计风格流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测，用户在购买后可放心使用。

该流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

孔板流量计的使用条件及工作原理孔板流量计的使用条件孔板流量计安装时需要以厂家标识的进、出口方向安装，不能安装反了，用密封垫密封严实，安装旁通管是在不需要检测瓦斯流量时，或者孔板流量计检修时，关闭孔板流量计管路的阀门，打开旁通管路的阀门就可以正常运行旁通管路了。

1、标准节流装置的使用条件：①流体在物理上和热力学上必需是均匀的单相流体；②流体流经节流装置时不得发生相变；③流束必需与管道平行，不得有旋转流。

④节流装置所测得流体必需是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；⑤流体必需充分圆管，并连续不断的流经节流装置；2、安装基本要求：①垂直度节流件上游端面与管道轴线的垂直度不大于1°。

②不同轴度节流件应与管道同轴。

当的轴线与上、下游侧管道轴线之间距离еx充分下式时，流出系数C无附加不确定度：еx=（0.0025D） / （0.1+2.3β4）。

如上式不能充分时，而充分下式时，流出系数C的不确定度应算术相加±0.3%：（0.0025D）/ （0.1+2.3β4）＜еx ≤ （0.005D）/ （0.1+2.3β4）③直管段长度节流装置应安装在两段有恒定横截面积的圆筒形直管段之间，最短直管段长度随节流件形式、阻流件形式和直径比而异，：④取压口位置节流装置安装在垂直管道上时，取压口的位置在取压装置的平面上可任意选择；节流装置安装在水平管道或倾斜管道上时，取压口的位置选择取决于被测介质的特性，节流装置出厂时，取压口、导压管均设置在二螺栓孔之间。

现场法兰焊接时应注意螺孔及取压口的相对位置。

⑤导压管导压管应按被测流体的性质使用耐压、耐腐蚀的材料制造，其内径不得小于6mm，长度建议在16m之内。

导压管应垂直或倾斜敷设，其倾斜度不得小于1：12；粘度较高的流体，其倾斜度还应增大，当差压信号传送距离大于30m时，导压管应分段敷设，并在各较高点和最低点分别装设集气器（或排气阀）和沉降器（或排污阀）。

标准孔板适用范围1. 引言标准孔板是一种常见的流量测量设备，广泛应用于工业生产中的流体流量测量。

本文将全面介绍标准孔板的适用范围，包括其原理、特点、适用流体和流量范围等方面的内容。

2. 标准孔板原理标准孔板测量流量的原理是利用孔板上的孔洞造成的局部压力差来推算流量。

标准孔板通常由一个带有单或多个圆形孔洞的金属板制成。

当流体通过孔洞时，会在孔洞周围形成一个较大的压力差，通过测量这个压力差的大小，可以推算出流体的流量。

3. 标准孔板的特点标准孔板具有以下几个特点：3.1 精度高标准孔板是一种相对精密的流量测量设备，其精确度通常可达到±1%。

这使得标准孔板在工业生产中得到广泛应用，特别是对于那些对流量测量要求较高的场合。

3.2 安装便捷标准孔板的安装相对简单，通常只需将其安装在流体管道中即可。

这种便捷的安装方式使得标准孔板成为一种受欢迎的流量测量装置。

3.3 耐压性能好标准孔板通常由金属材料制成，具有较好的耐压性能。

这使得标准孔板能够适应高压环境下的流量测量需求。

4. 标准孔板适用流体标准孔板适用于大部分液体和气体的流量测量，但在实际应用过程中需要考虑流体的特性与标准孔板之间的相容性。

以下是一些常见流体的适用情况：4.1 水标准孔板适用于水的流量测量，对于一般的自来水、工业循环水等流体，标准孔板能够提供准确可靠的流量数据。

4.2 石油产品对于石油产品，标准孔板也可以进行流量测量。

然而，由于石油产品中可能含有一些固体颗粒或腐蚀性物质，需要在选择标准孔板时考虑更耐腐蚀的材料。

4.3 气体标准孔板适用于气体的流量测量，如空气、天然气等。

但需要注意，气体的压缩性和温度变化对测量结果会产生一定影响，因此在设计和使用标准孔板时需要对这些因素进行修正。

5. 标准孔板的适用范围标准孔板适用范围主要由孔洞的尺寸和数量、流体的性质以及流量范围等因素决定。

以下是标准孔板的适用范围的一些示例：5.1 孔洞尺寸和数量标准孔板通常具有多个孔洞，孔洞的直径和数量会对测量范围产生影响。

流量孔板原理
流量孔板原理是一种常用的流量测量装置，通常用于测量液体或气体在管道中的流量。

它的原理基于孔板前后压力差的变化来估计流量大小。

流量孔板通常由一个中间孔径较小的孔板和两侧比中间孔径大的孔板组成。

当流体通过孔板时，流体的速度会增加，所以流体在孔板上方产生一定的压力。

当流体通过孔板之后，由于速度的减小，流体在孔板下方产生较大的静压力。

根据伯努利定律，当流体通过孔板时，总能量保持不变。

由于速度增加所带来的动能增加，所以在孔板上方的总压力较低。

而在孔板下方，速度减小所带来的动能减小，静压力相应增加，从而使得总压力较高。

根据孔板前后的压力差可以推算出流体的流量。

通过测量孔板前后的压力差，结合孔板的几何特性和流体的性质，可以利用一些公式来计算流体的流量。

然而，需要注意的是，流量孔板的测量精度受到一些因素的影响，如孔板的安装位置、管道的直径、流体的性质等。

因此，在实际应用中，需要对这些因素进行合理的考虑和校正，以确保测量结果的准确性。

总之，流量孔板原理是一种基于压力差变化的流量测量方法，通过测量孔板前后的压力差来估计流体的流量大小。

该原理在
工业领域中具有广泛的应用，并且可以根据实际需要进行相应的改进和优化。
