用CAD做计算截面特性教程

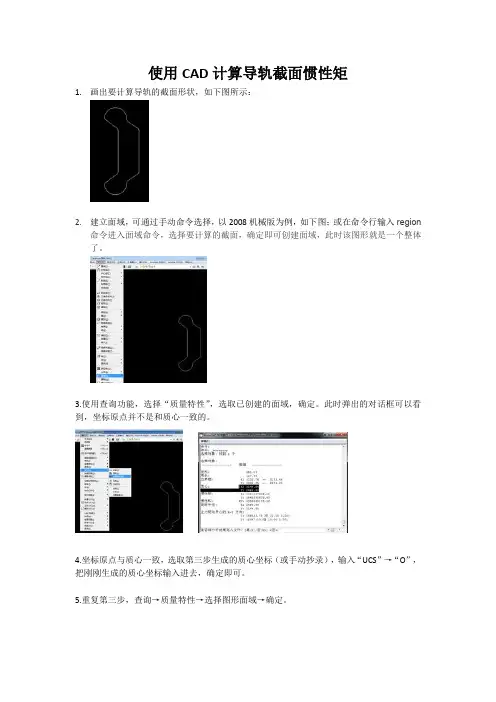

使用CAD计算导轨截面惯性矩
1.画出要计算导轨的截面形状，如下图所示：
2.建立面域，可通过手动命令选择，以2008机械版为例，如下图；或在命令行输入region
命令进入面域命令，选择要计算的截面，确定即可创建面域，此时该图形就是一个整体了。

3.使用查询功能，选择“质量特性”，选取已创建的面域，确定。

此时弹出的对话框可以看到，坐标原点并不是和质心一致的。

4.坐标原点与质心一致，选取第三步生成的质心坐标（或手动抄录），输入“UCS”→“O”，把刚刚生成的质心坐标输入进去，确定即可。

5.重复第三步，查询→质量特性→选择图形面域→确定。

顺带说下，关于内部中空的截面惯性矩的操作方式。

只是多一步算差集而已。

以下图为例说明，其中红色部分为中空的。

首先分别对白色部分和红色部分建立面域，共2个相互独立的面域。

再输入“SU”命令，根据提示先选择要从中减去的面域（即外围白色部分），再选择要减去的面域（即内部红色部分），然后确定，这样我们就得到了1个独立面域（即白色减去红色的，也就是差集）。

最后操作就和上面一致了。

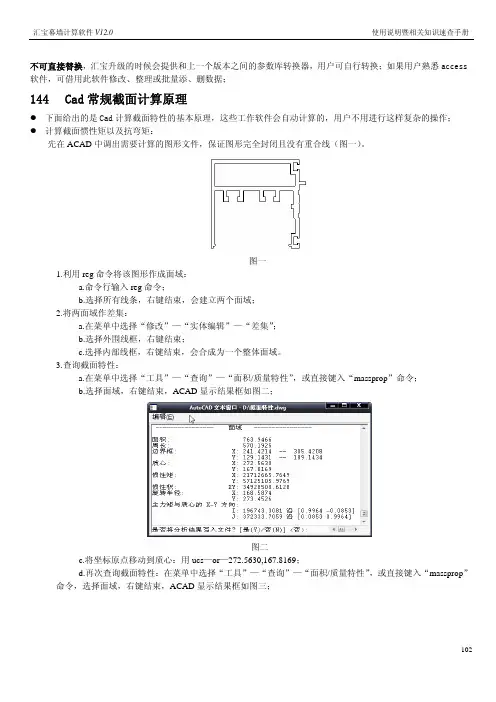

不可直接替换，汇宝升级的时候会提供和上一个版本之间的参数库转换器，用户可自行转换；如果用户熟悉access 软件，可借用此软件修改、整理或批量添、删数据；144Cad常规截面计算原理z下面给出的是Cad计算截面特性的基本原理，这些工作软件会自动计算的，用户不用进行这样复杂的操作；z计算截面惯性矩以及抗弯矩：先在ACAD中调出需要计算的图形文件，保证图形完全封闭且没有重合线（图一）。

图一1.利用reg命令将该图形作成面域：a.命令行输入reg命令；b.选择所有线条，右键结束，会建立两个面域；2.将两面域作差集：a.在菜单中选择“修改”—“实体编辑”—“差集”；b.选择外围线框，右键结束；c.选择内部线框，右键结束，会合成为一个整体面域。

3.查询截面特性：a.在菜单中选择“工具”—“查询”—“面积/质量特性”，或直接键入“massprop”命令；b.选择面域，右键结束，ACAD显示结果框如图二；图二c.将坐标原点移动到质心：用ucs—or—272.5630,167.8169；d.再次查询截面特性：在菜单中选择“工具”—“查询”—“面积/质量特性”，或直接键入“massprop”命令，选择面域，右键结束，ACAD显示结果框如图三；图三e.在图三计算结果中可以看到： 这个截面的惯性矩： I x =198020.4540mm 4 I y =371056.5600 mm 4这个截面的抗弯矩（下列公式中分母值分别为图三显示的边界值）： W x1=I x /Y min=198020.4540/38.6738 =5120.2740 mm 3 W x2= I x /Y max=198020.4540/21.3265 =9285.1829 mm 3 W y1= I Y /X min=371056.5600/31.1416 =11915.1411 mm 3 W y2= I Y /X max=371056.5600/ 32.8578 =11292.7999 mm 3z 计算截面面积矩：面积矩也叫静距，是面积对某个特定轴的一次矩，其基本公式是：∫=ydA S Ax ∫=xdA S A y平面图形对过形心的任意一根轴的面积矩为零，我们这里提到的面积矩是半截面面积矩，在ACAD 中的计算步骤如下：1.截面面积对X 轴的面积矩：a.经过原点画一条水平线，如图四；b.用上面提到的方法将该水平线上部分的区域作成一个面域，如图四蓝色部分。

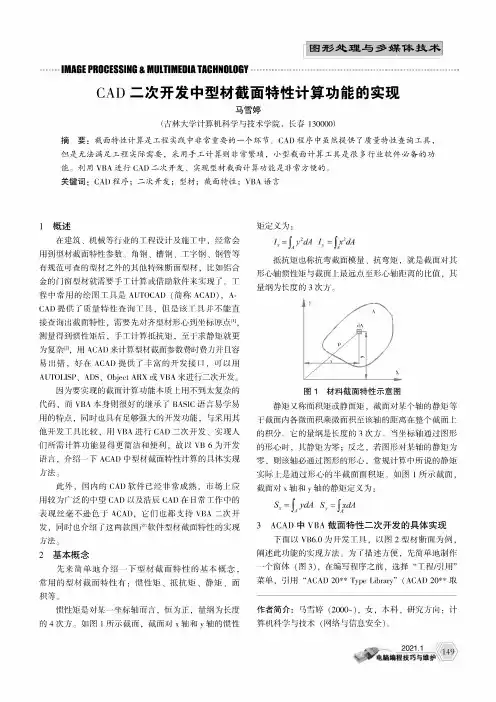

CAD二次开发中型材截面特性计算功能的实现马雪婷（吉林大学计算机科学与技术学院，长春130000）摘要：截面特性计算是工程实践中非常重要的一个环节。

CAD程序中虽然提供了质量特性查询工具,但是无法满足工程实际需要，采用手工计算则非常繁琐，小型截面计算工具是很多行业软件必备的功能。

利用VBA进行CAD二次开发、实现型材截面计算功能是非常方便的。

关键词：CAD程序；二次开发；型材；截面特性；VBA语言1概述在建筑、机械等行业的工程设计及施工中，经常会用到型材截面特性参数。

角钢、槽钢、工字钢、钢管等有规范可查的型材之外的其他特殊断面型材，比如铝合金的门窗型材就需要手工计算或借助软件来实现了。

工程中常用的绘图工具是AUTOCAD（简称ACAD）,A-CAD提供了质量特性查询工具，但是该工具并不能直接查询出截面特性，需要先对齐型材形心到坐标原点叫测量得到惯性矩后，手工计算抵抗矩，至于求静矩就更为复杂[2],用ACAD来计算型材截面参数费时费力并且容易出错，好在ACAD提供了丰富的开发接口，可以用AUTOLISP、ADS、Object ARX或VBA来进行二次开发。

因为要实现的截面计算功能本质上用不到太复杂的代码，而VBA本身则很好的继承了BASIC语言易学易用的特点，同时也具有足够强大的开发功能，与采用其他开发工具比较，用VBA进行CAD二次开发、实现人们所需计算功能显得更简洁和便利，故以VB6为开发语言，介绍一下ACAD中型材截面特性计算的具体实现方法。

此外，国内的CAD软件已经非常成熟，市场上应用较为广泛的中望CAD以及浩辰CAD在日常工作中的 表现丝毫不逊色于ACAD,它们也都支持VBA二次开发，同时也介绍了这两款国产软件型材截面特性的实现方法。

2基本概念先来简单地介绍一下型材截面特性的基本概念,常用的型材截面特性有：惯性矩、抵抗矩、静矩、面积等。

惯性矩是对某一坐标轴而言，恒为正，量纲为长度的4次方。

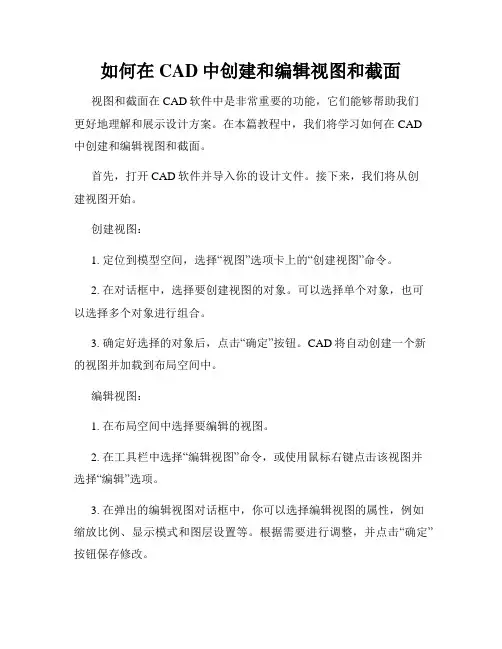

如何在CAD中创建和编辑视图和截面视图和截面在CAD软件中是非常重要的功能，它们能够帮助我们更好地理解和展示设计方案。

在本篇教程中，我们将学习如何在CAD 中创建和编辑视图和截面。

首先，打开CAD软件并导入你的设计文件。

接下来，我们将从创建视图开始。

创建视图：1. 定位到模型空间，选择“视图”选项卡上的“创建视图”命令。

2. 在对话框中，选择要创建视图的对象。

可以选择单个对象，也可以选择多个对象进行组合。

3. 确定好选择的对象后，点击“确定”按钮。

CAD将自动创建一个新的视图并加载到布局空间中。

编辑视图：1. 在布局空间中选择要编辑的视图。

2. 在工具栏中选择“编辑视图”命令，或使用鼠标右键点击该视图并选择“编辑”选项。

3. 在弹出的编辑视图对话框中，你可以选择编辑视图的属性，例如缩放比例、显示模式和图层设置等。

根据需要进行调整，并点击“确定”按钮保存修改。

创建截面：1. 定位到模型空间，选择“视图”选项卡上的“创建截面”命令。

2. 在对话框中，选择要创建截面的对象。

通常可以选择平面、轴、曲线等作为截面面。

3. 确定好选择的对象后，点击“确定”按钮。

CAD将自动创建一个新的截面并加载到布局空间中。

编辑截面：1. 在布局空间中选择要编辑的截面。

2. 在工具栏中选择“编辑截面”命令，或使用鼠标右键点击该截面并选择“编辑”选项。

3. 在弹出的编辑截面对话框中，你可以选择编辑截面的属性，例如截面位置、显示样式和图层设置等。

根据需要进行调整，并点击“确定”按钮保存修改。

除了上述基本创建和编辑视图和截面的步骤外，CAD还提供了许多高级功能和工具来进一步优化和定制你的视图和截面。

例如，在创建视图时，你可以通过设置截断和标注选项来控制视图的显示范围和图例。

在编辑视图时，你可以使用平移、旋转和缩放等功能来调整视图的位置和比例。

在创建截面时，你可以选择从模型空间中选择特定层次的对象作为截面对象，以满足不同需求的截面分析。

使用CAD进行剖视图和截面的基本方法CAD（计算机辅助设计）软件是现代工程设计中常用的工具之一。

它可以帮助工程师们更快、更准确地完成各种设计任务。

其中，剖视图和截面是设计中经常需要用到的功能。

在本教程中，我们将介绍使用CAD软件进行剖视图和截面的基本方法。

首先，打开CAD软件并创建一个新的绘图文件。

选择适合你的项目的绘图规模和单位，并确保你已经选择了正确的图纸尺寸。

在绘图区域内绘制需要进行剖视图或截面的对象。

可以使用各种绘图工具，例如直线、圆、弧等，来绘制你的对象。

确保你的绘图准确无误，因为剖视图和截面将基于这些绘图对象进行生成。

接下来，选择“视图”或“视图管理器”工具栏中的“剖视图”选项。

在弹出的菜单中，选择一个合适的剖视图类型，例如“半剖视图”、“全剖视图”或“局部剖视图”。

根据自己的需要选择适当的类型。

一旦你选择了剖视图类型，CAD软件将要求你选择要进行剖视的对象。

选择你希望剖视的对象，并根据需要调整剖视面的位置和方向。

一些CAD软件还允许你在剖视面上添加标注、尺寸和注释。

完成剖视图后，你可以调整剖视图的显示方式。

例如，你可以选择隐藏未剖视的部分，使剖视图更加清晰易读。

你还可以调整剖视线的样式和颜色，以满足你的设计要求。

除了剖视图，CAD软件还可以帮助你生成截面图。

选择“视图”或“视图管理器”工具栏中的“截面”选项。

在弹出的菜单中，选择一个合适的截面类型，例如“线性截面”或“轮廓截面”。

选择你想要截取的对象，并根据需要调整截面面的位置和方向。

CAD软件将根据你的选择生成截面图，并自动添加相应的标注和尺寸。

你可以根据需要调整截面图的显示方式，以满足你的设计需要。

最后，保存你的绘图文件，并根据需要输出为PDF、图像文件等格式。

这样，你就可以与团队成员、客户或其他相关人员共享你的剖视图和截面图了。

以上就是使用CAD软件进行剖视图和截面的基本方法。

通过掌握这些技巧，你可以更加高效地进行工程设计，并与他人更好地沟通和交流。

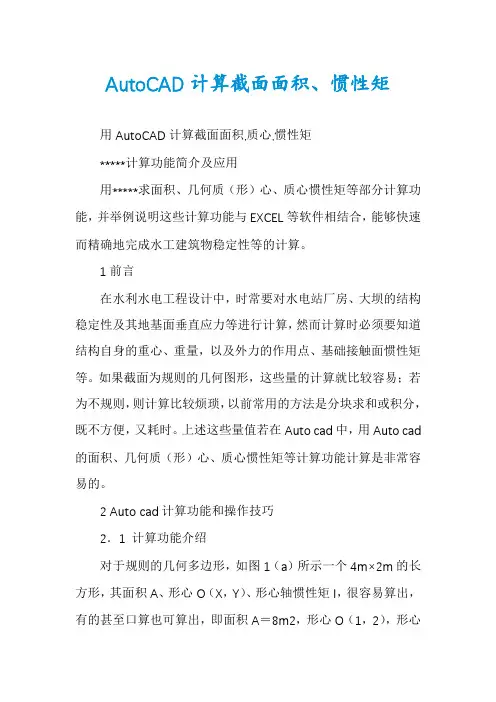

AutoCAD计算截面面积、惯性矩用AutoCAD计算截面面积,质心,惯性矩*****计算功能简介及应用用*****求面积、几何质（形）心、质心惯性矩等部分计算功能，并举例说明这些计算功能与EXCEL等软件相结合，能够快速而精确地完成水工建筑物稳定性等的计算。

1前言在水利水电工程设计中，时常要对水电站厂房、大坝的结构稳定性及其地基面垂直应力等进行计算，然而计算时必须要知道结构自身的重心、重量，以及外力的作用点、基础接触面惯性矩等。

如果截面为规则的几何图形，这些量的计算就比较容易；若为不规则，则计算比较烦琐，以前常用的方法是分块求和或积分，既不方便，又耗时。

上述这些量值若在Auto cad中，用Auto cad 的面积、几何质（形）心、质心惯性矩等计算功能计算是非常容易的。

2 Auto cad计算功能和操作技巧2．1 计算功能介绍对于规则的几何多边形，如图1（a）所示一个4m×2m的长方形，其面积A、形心O（X，Y）、形心轴惯性矩I，很容易算出，有的甚至口算也可算出，即面积A＝8m2，形心O（1，2），形心惯性矩Ix1＝10．67m4，Iy1＝2．67m4，但对如图1（b）所示的不规则多边形，就不可能套用现成的计算公式来计算。

过去通常的方法是，面积可分块求和，形心和形心轴惯性矩则分别按式（1）和式（2）［1］来求。

式中X、Y―――分别为多边形形心O的x和y坐标；x、y―――分别为多边形中某点距形心x1轴和y1轴的距离；Ai―――不规则多边形中第i个规则多边形的面积；n―――组合成不规则多边形中规则多边形的总个数；i―――某个规则多边形；Ix1、Iy1―――分别是形心x1轴和y1轴的惯性矩。

用AutoCAD计算截面面积,质心,惯性矩图1（b）用Auto cad的计算功能可得面积A＝18．28m2，形心o（3．2，2．0），44惯性矩Ix1＝26．28m、Iy1＝42．52m。

虽然按式（1）和（2）能够计算出多边形的形心和形心惯性矩，但速度较慢。

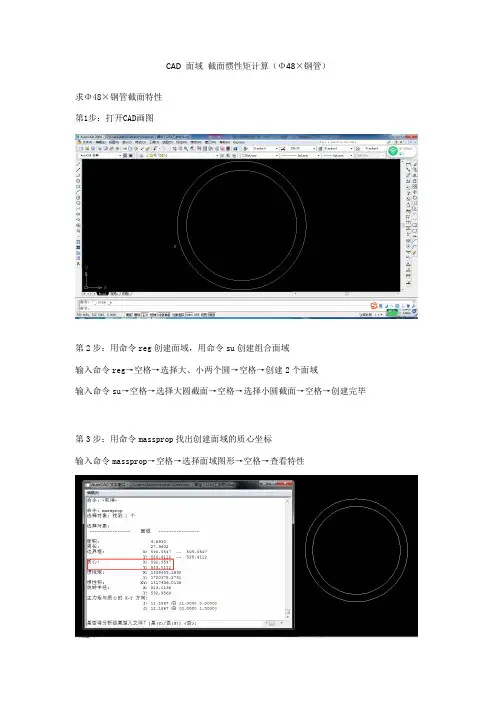

CAD 面域截面惯性矩计算（Φ48×钢管）
求Φ48×钢管截面特性
第1步：打开CAD画图
第2步：用命令reg创建面域，用命令su创建组合面域
输入命令reg→空格→选择大、小两个圆→空格→创建2个面域
输入命令su→空格→选择大圆截面→空格→选择小圆截面→空格→创建完毕
第3步：用命令massprop找出创建面域的质心坐标
输入命令massprop→空格→选择面域图形→空格→查看特性
第4步：用ucs命令将坐标轴原点移至面域图像的质心ucs→空格→m→空格→输入坐标→空格
第5步：输入命令massprop→空格→选择面域图形→空格→查看特性
第6步：计算截面的抵抗矩
Wx1=惯性矩Ix÷边界框Y的一个值
Wx2=惯性矩Ix÷边界框Y的另一个值
Wy1=惯性矩Iy÷边界框X的一个值
Wy2=惯性矩Iy÷边界框X的另一个值
W x=I x/y==
W y=I y/x==
抗扭系数=×2= cm3
i x===
i x===
第7步：计算截面的面积矩
保留要计算面积矩的部分，按前述方法生成面域，查询面域特性S=该部分的面积×质心坐标Y值
S x=A·y=×=
I：截面惯性矩
W：截面抵抗矩（截面模量、抗弯截面系数）i：旋转半径（惯性半径、回转半径）
S：面积矩
A：面积
W x=I x/y
W y=I y/x
S x=A·y
S y=A·x
i x=
i y=。

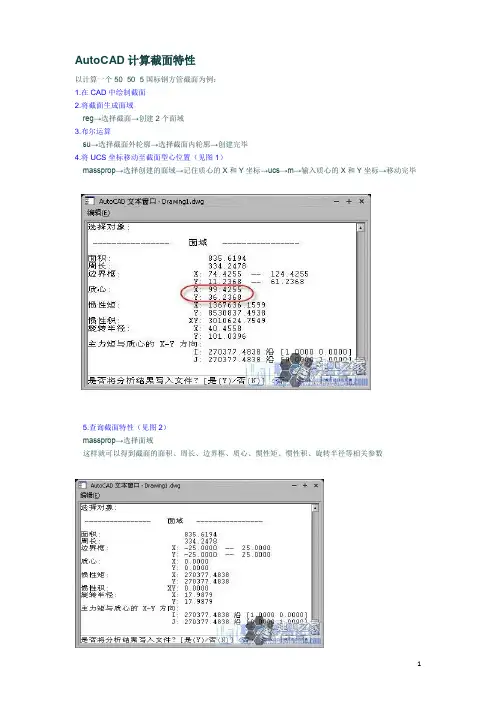

AutoCAD计算截面特性
以计算一个50×50×5国标钢方管截面为例：
1.在CAD中绘制截面
2.将截面生成面域
reg→选择截面→创建2个面域
3.布尔运算
su→选择截面外轮廓→选择截面内轮廓→创建完毕
4.将UCS坐标移动至截面型心位置（见图1）
massprop→选择创建的面域→记住质心的X和Y坐标→ucs→m→输入质心的X和Y坐标→移动完毕
5.查询截面特性（见图2）
massprop→选择面域
这样就可以得到截面的面积、周长、边界框、质心、惯性矩、惯性积、旋转半径等相关参数
1
6.计算截面的抵抗矩
Wx1=惯性矩Ix÷边界框X的一个值
Wx2=惯性矩Ix÷边界框X的另一个值
Wy1=惯性矩Ix÷边界框Y的一个值
Wy2=惯性矩Ix÷边界框Y的另一个值
修正：Wx=Ix÷ix（其中Ix为惯性矩，ix为旋转半径）
7.计算截面的面积矩（见图3）
保留要计算面积矩的部分，按前述方法生成面域，查询面域特性
S=该部分的面积×质心坐标Y值
2。

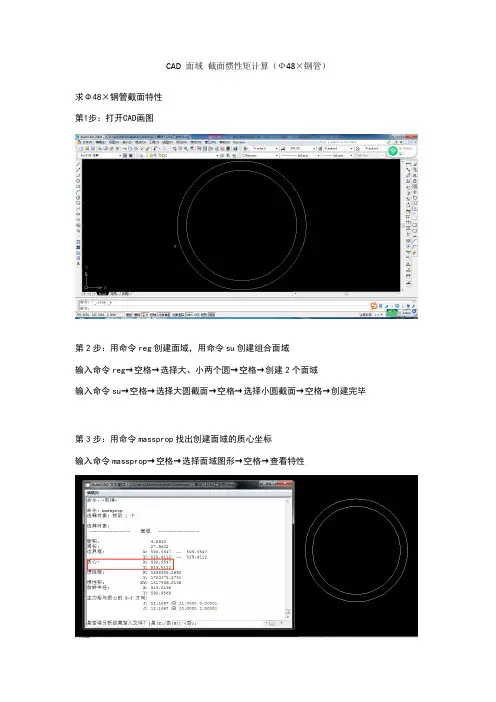

CAD 面域截面惯性矩计算（Φ48×钢管）
求Φ48×钢管截面特性
第1步：打开CAD画图
第2步：用命令reg创建面域，用命令su创建组合面域
输入命令reg→空格→选择大、小两个圆→空格→创建2个面域
输入命令su→空格→选择大圆截面→空格→选择小圆截面→空格→创建完毕
第3步：用命令massprop找出创建面域的质心坐标
输入命令massprop→空格→选择面域图形→空格→查看特性
第4步：用ucs命令将坐标轴原点移至面域图像的质心ucs→空格→m→空格→输入坐标→空格
第5步：输入命令massprop→空格→选择面域图形→空格→查看特性
第6步：计算截面的抵抗矩
Wx1=惯性矩Ix÷边界框Y的一个值
Wx2=惯性矩Ix÷边界框Y的另一个值
Wy1=惯性矩Iy÷边界框X的一个值
Wy2=惯性矩Iy÷边界框X的另一个值
W x=I x/y==
W y=I y/x==
抗扭系数=×2= cm3
i x===
i x===
第7步：计算截面的面积矩
保留要计算面积矩的部分，按前述方法生成面域，查询面域特性S=该部分的面积×质心坐标Y值
S x=A·y=×=
I：截面惯性矩
W：截面抵抗矩（截面模量、抗弯截面系数）i：旋转半径（惯性半径、回转半径）
S：面积矩
A：面积
W x=I x/y
W y=I y/x
S x=A·y
S y=A·x
i x=
i y=。

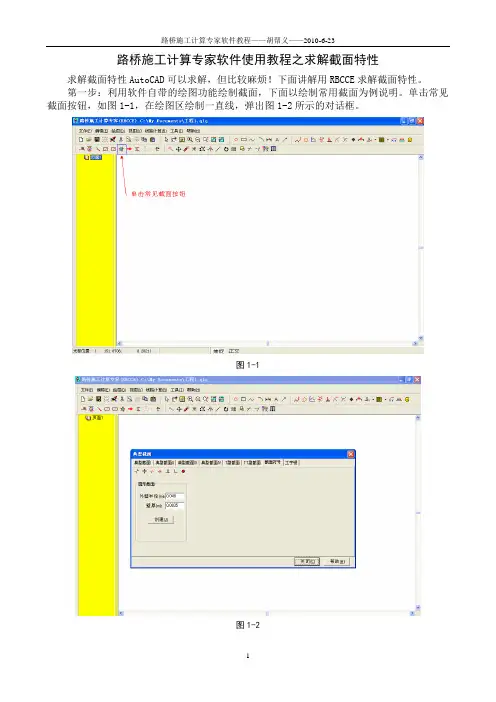

路桥施工计算专家软件使用教程之求解截面特性
求解截面特性AutoCAD可以求解，但比较麻烦！下面讲解用RBCCE求解截面特性。

第一步：利用软件自带的绘图功能绘制截面，下面以绘制常用截面为例说明。

单击常见截面按钮，如图1-1，在绘图区绘制一直线，弹出图1-2所示的对话框。

图1-1
图1-2
单击典型截面Ⅰ标签，如图1-3所示
图1-3
输入界面参数后单击“创建截面”按钮，创建如图1-4所示的截面
图1-4
第二步：选中创建的图形，单击“截面转化按钮”将几何图形转化成截面对象，如图1-5所示
单击后如图1-6所示
第三步：双击截面对象，弹出“特性截面对象”对话框，如图1-7所示
第四步：选择专业功能标签页，单击“当前截面特性”按钮，如图1-8所示
弹出如图1-9所示的软件窗体，得到截面特性值！完成求解！
图1-8。

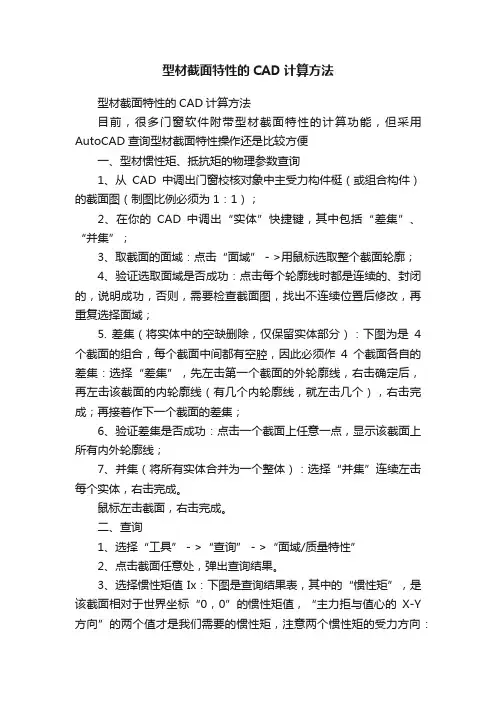

型材截面特性的CAD计算方法型材截面特性的CAD计算方法目前，很多门窗软件附带型材截面特性的计算功能，但采用AutoCAD查询型材截面特性操作还是比较方便一、型材惯性矩、抵抗矩的物理参数查询1、从CAD中调出门窗校核对象中主受力构件梃（或组合构件）的截面图（制图比例必须为1：1）；2、在你的CAD中调出“实体”快捷键，其中包括“差集”、“并集”；3、取截面的面域：点击“面域”－>用鼠标选取整个截面轮廓；4、验证选取面域是否成功：点击每个轮廓线时都是连续的、封闭的，说明成功，否则，需要检查截面图，找出不连续位置后修改，再重复选择面域；5. 差集（将实体中的空缺删除，仅保留实体部分）：下图为是4个截面的组合，每个截面中间都有空腔，因此必须作4个截面各自的差集：选择“差集”，先左击第一个截面的外轮廓线，右击确定后，再左击该截面的内轮廓线（有几个内轮廓线，就左击几个），右击完成；再接着作下一个截面的差集；6、验证差集是否成功：点击一个截面上任意一点，显示该截面上所有内外轮廓线；7、并集（将所有实体合并为一个整体）：选择“并集”连续左击每个实体，右击完成。

鼠标左击截面，右击完成。

二、查询1、选择“工具”－>“查询”－>“面域/质量特性”2、点击截面任意处，弹出查询结果。

3、选择惯性矩值Ix：下图是查询结果表，其中的“惯性矩”，是该截面相对于世界坐标“0，0”的惯性矩值，“主力拒与值心的X-Y 方向”的两个值才是我们需要的惯性矩，注意两个惯性矩的受力方向：第一个是沿着【1.0000 0.0000】，即x=1.0000，y=0.0000，画一个坐标，显然受力方向是沿x轴的；同理，第二个的受力方向是沿y轴的。

本例中的构件受力方向（风压方向）显然是沿y轴的，因此取惯性矩为：Ix＝387464mm4=38.7464cmm44、计算抵抗矩：由材料力学论证定义：抵抗矩Wx=Ix/YmanxYmanx是材料截面的中性轴距离材料截面轮廓线的最大垂直距离。

在AutoCAD中计算截面参数以施工常用贝雷架为例，先画出上下弦杆背接槽钢断面图（这里从3D实体模型截取）reg命令将截面转成面域，uni命令将面域并为一体，将坐标原点移至质心（形心），点击菜单工具〉〉查询〉〉面域/质量特性（M），在弹出的文本中得出如下结果---------------- 面域----------------面积: 5005.3295周长: 1472.4760边界框: X: -88.0000 -- 88.0000Y: -750.0000 -- 750.0000质心: X: 0.0000Y: 0.0000惯性矩: X: 2460409861.7053Y: 16306874.7540惯性积: XY: 0.0000旋转半径: X: 701.1120Y: 57.0780主力矩与质心的X-Y 方向:I: 16306874.7540 沿[0.0000 -1.0000]J: 2460409861.7053 沿[1.0000 0.0000]计算截面模数Wx（上）=Wx（下）=2460409861.7053/750.0000=3280546.4823Wy（左）=Wy（右）=16306874.7540/88.0000=185305.3949计算截面极惯性矩Ip=Ix+Iy=2460409861.7053+16306874.7540=2476716736.4593计算面积矩取下侧弦杆截面计算，面积5005.3295/2=2502.6648，形心至中心轴距离700，则绕X轴面积矩=2502.6648*700=1751865.3271取左侧弦杆截面计算，面积2502.6648，形心至中心轴距离55.2777，则绕Y轴面积矩=2502.6648*55.2777=138341.554。

CAD绘图中实现投影和截面的技巧和方法投影和截面是CAD绘图中常用的技巧和方法，可以帮助我们更准确地表达设计意图，并有效传达给其他人。

下面我将介绍一些实现投影和截面的技巧和方法。

首先，让我们来看看投影的实现技巧。

投影是将三维模型在二维平面上呈现的过程。

在CAD软件中，我们可以使用投影命令来实现这一目的。

首先，打开你的CAD软件，在模型空间中创建一个模型。

然后，进入布局空间，选择一个适当的布局，并调整视图的大小和比例。

接下来，使用投影命令，选择你要投影的对象，并指定投影方向。

在完成设置后，你将看到对象的投影出现在布局空间中。

你还可以根据需要调整投影的位置和样式。

截面是CAD绘图中另一个常用的技巧，可以帮助我们更清楚地展示模型的内部结构。

要实现截面效果，我们需要使用截面命令。

在CAD软件中，打开你的模型，在模型空间中选择一个适当的视角，并调整视图大小和比例。

然后，进入布局空间，在布局视图中选择你要进行截面的对象，并指定截面平面。

CAD软件将在布局视图中显示出对象的截面效果。

你还可以根据需要调整截面的位置和样式，以达到最理想的展示效果。

在CAD绘图中实现投影和截面的过程中，还有一些注意事项和技巧需要我们遵循。

首先，要确保选择合适的投影或截面视角，以突出设计的要点和重点。

其次，要注意投影或截面的比例和尺寸，保持视图的准确和一致。

此外，建议使用不同的颜色和线型来区分不同的投影或截面元素，以便更清晰地呈现设计意图。

最后，要注意投影或截面的位置和方向，使其更符合设计要求，并能够被他人轻松理解和使用。

总结一下，投影和截面是CAD绘图中常用的技巧和方法，可以帮助我们更准确地表达设计意图。

在CAD软件中，使用投影命令可以将三维模型投影在二维平面上呈现，而使用截面命令则可以展示模型的内部结构。

在实现投影和截面时，我们需要注意选择合适的视角、比例和尺寸，使用不同的颜色和线型来区分元素，并确保位置和方向符合设计要求。

通过合理运用这些技巧和方法，我们可以更好地进行CAD绘图，提高设计效果和传达效果。

CAD软件形剖面与截面技巧CAD（Computer-Aided Design）软件是一种广泛用于工程设计和制图的计算机辅助设计软件。

在工程设计中，形剖面与截面技巧是非常重要的方面，能够帮助工程师更好地理解和表达设计意图。

本文将介绍CAD软件中的形剖面与截面技巧，以帮助读者提高CAD设计的能力。

一、形剖面技巧形剖面是一种图形表达方式，用于详细描述物体的形状和结构。

在CAD软件中，我们可以使用多种工具和技巧来创建精确的形剖面图。

下面是一些常用的形剖面技巧：1. 使用曲线工具：在CAD软件中，我们可以使用曲线工具来创建各种形状的曲线。

例如，我们可以使用绘制工具创建直线，圆弧或曲线等。

通过这些工具，我们可以根据实际需要创建各种形状的曲线。

2. 应用修剪工具：修剪工具可用于修剪曲线的一部分，以获得所需形状。

通过选中待修剪的曲线，并选择修剪工具，我们可以去除曲线上的不需要的部分。

3. 利用体几何：在CAD软件中，我们可以使用体几何工具来创建三维物体。

通过将体几何工具应用于二维形状，我们可以将其拉伸、旋转或偏移，从而得到具有高度和厚度的三维形状。

4. 使用抽样工具：抽样工具可用于在形剖面图中标记特定点或曲线的位置。

通过选中待标记的点或曲线，并选择抽样工具，我们可以在形剖面图中创建标记以便于后续处理。

二、截面技巧截面是指沿着特定方向或平面切割物体而得到的平面图。

在CAD软件中，我们可以使用截面技巧来创建精确的截面图。

下面是一些常用的截面技巧：1. 使用剖视工具：剖视工具可用于创建物体的垂直或水平剖视图。

通过选择待剖视的物体，并选择剖视工具，我们可以在CAD软件中生成具有准确比例和细节的剖视图。

2. 应用剖面分析：剖面分析可用于在截面图中显示物体内部的结构和特征。

通过选择待分析的物体，并选择剖面分析工具，我们可以在CAD软件中生成具有图例和注释的剖面分析图。

3. 利用切割工具：切割工具可用于沿着特定平面或轴线切割物体。

利用CAD计算截面特性
一、将所计算型材生成闭合体：
步骤：
1．打reg命令空格空格，会得到一个实体。

重复reg命令将型材内轮廓全部选取空格，会得到第二个实体；
2．打su命令空格选择得到的第一个实体空格选择的第二个实体空格。

（这时两个实体会成为一个实体）
二、将UCS坐标移动到截面型心位置
步骤：
1．打massprop命令空格选择创建的实体面域空格记下质心的X和Y坐标；
2．打usc命令空格输入m 空格输入记下的X和Y坐标（中间用，号隔开），质心移动完毕；
3．打massprop命令空格选择创建的实体面域空格得到截面特性（此时质心为0,0,0）。

AutoCAD中的截面几何特性计算
张丽萍
【期刊名称】《兰州交通大学学报》
【年(卷),期】2001(020)006
【摘要】通过AutoCAD中面域的特性,使用截面几何特性计算工具(Mass Properties),介绍了AutoCAD中截面几何特性的计算方法,并给出了截面相对于三种不同轴的算例,使工程设计中截面几何特性的计算方便、快捷,得以程序化.
【总页数】3页(P115-117)
【作者】张丽萍
【作者单位】兰州铁道学院基础科学系,
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.等参元分块法在结构截面几何特性计算中的应用 [J], 李新生
2.门式刚架焊接H形截面构件有效截面几何特性的计算 [J], 方恬
3.铁路箱梁截面弹塑性几何特性计算方法 [J], 王明
4.Ansys计算薄壁截面几何特性方法研究 [J], 胡腾飞;荣浩;许汝武;贺剑辉
5.ANSYS在计算薄壁梁截面几何特性中的应用 [J], 张贵生
因版权原因，仅展示原文概要，查看原文内容请购买。

CAD中的剖面和截面分析技巧在CAD软件中，剖面和截面分析是十分重要的功能，它们可以帮助我们更好地理解设计方案和进行工程分析。

本文将介绍CAD软件中剖面和截面分析的技巧与方法。

剖面分析是指通过切割模型或图形来观察其内部结构和特征。

在CAD软件中，我们可以使用剖面工具来实现这个目的。

首先，选择需要进行剖面分析的模型或图形，然后在工具栏中找到剖面工具。

点击该工具后，我们可以选择剖面的位置和方向。

一般情况下，我们可以选择垂直或水平方向进行剖面分析。

选择完毕后，我们点击确定按钮即可完成剖面的绘制。

剖面绘制完成后，我们可以进一步分析剖面的特征。

CAD软件提供了一系列的工具供我们使用。

例如，我们可以测量剖面的长度、宽度、高度等尺寸信息。

我们还可以通过填充不同的颜色或纹理来区分不同材质的部分。

此外，CAD软件还提供了截取剖面的功能，可以将剖面转化为一个独立的模型进行后续处理。

截面分析是指通过截取模型或图形的某个断面来进行分析。

与剖面分析类似，截面分析也是使用CAD软件中的工具来实现的。

首先，选择需要进行截面分析的模型或图形，然后在工具栏中找到截面工具。

点击该工具后，我们可以选择截面的位置和方向。

一般情况下，我们可以选择沿着某个坐标轴来进行截面分析。

选择完毕后，我们点击确定按钮即可完成截面的绘制。

截面绘制完成后，我们同样可以进行进一步的分析。

CAD软件提供了多种工具供我们使用。

例如，我们可以测量截面的面积、周长等尺寸信息。

我们还可以对截面进行填充和渲染，以便更好地展示其特征。

此外，CAD软件还支持对截面进行切换和旋转，方便我们观察不同角度的截面。

除了基本的剖面和截面分析技巧，CAD软件还提供了一些高级功能供专业用户使用。

例如，我们可以创建剖面或截面的动画来展示其变化过程。

我们还可以进行多个剖面或截面之间的比较和对比。

此外，CAD软件还支持与其他工具的集成，例如有限元分析和流体力学分析等工具，以便进行更深入的设计和分析。

CAD求截面特性说明CAD软件求截面几何特性1. 原理AutoCAD 中能够利用面域进行截面参数分析，在AutoCAD 中生成一个面域，利用MASSPROP 命令就可以得到截面关于坐标原点（0,0,0）的面积、形心坐标、惯性矩、惯性积、主惯性矩、转动半径等数据。

但我们往往需要的不是关于坐标原点的截面特性，但我们可以根据材料力学中学习过的平行移轴公式，通过移动坐标原点来求得各种复杂截面关于坐标原点的截面几何特性。

2. 具体计算步骤例：计算一个箱梁截面的截面几何特性。

a) 绘制实际截面模型。

用多段线绘制箱梁截面，将上述图元生成2个面域，绘图结果见图1。

图1 计算截面b)生成面域。

在AutoCAD软件的‘绘图’菜单中选择‘面域’，再选择对象（即选定所画截面）然后确定（按回车键，鼠标右键或空格键）软件会生成两个面域，在AutoCAD中用‘差集’命令求出两个面域的差集（及图1阴影部分）c) 再在‘工具’菜单中选择‘查询’标签下的‘面域/质量特性’子标签然后确定（按回车键，鼠标右键或空格键），软件就会自动求出所求截面的关于原点的截面参数。

d) 根据显示结果，利用AutoCAD中的‘UCS’命令将原点移到求得截面的质心上，再‘查询’截面的‘面域/质量特性’，结果就是对截面质心的截面几何参数。

e) 可根据需要将计算结果导出，用‘记事本’等程序打开。

f) 具体计算结果如下：移动原点以前求得的结果：---------------- 面域 ----------------面积: 401311.1843周长: 6699.4160边界框: X: 89.8207 -- 1956.7306Y: 218.5106 -- 822.6928质心: X: 1030.2797Y: 598.7586惯性矩: X: 1.6136E+11Y: 5.0637E+11惯性积: XY: 2.4720E+11旋转半径: X: 634.0946Y: 1123.2987主力矩与质心的 X-Y 方向:I: 17480713192.0196 沿 [1.0000 -0.0058]J: 80394173279.1517 沿 [0.0058 1.0000]移动原点以后求得的结果：---------------- 面域 ----------------面积: 401311.1843周长: 6699.4160边界框: X: -940.4590 -- 926.4509Y: -380.2480 -- 223.9342质心: X: 0.0000Y: 0.0000惯性矩: X: 17482800210.4708Y: 80392086260.7018惯性积: XY: -362349549.9722旋转半径: X: 208.7204Y: 447.5752主力矩与质心的 X-Y 方向:I: 17480713192.0196 沿[1.0000 -0.0058] J: 80394173279.1517 沿 [0.0058 1.0000]。
