医学影像学放射诊断全集 基础篇介绍

医学影像学——胸部影像诊断基础胸部影像学在医学诊断中扮演着重要的角色。

经过多年的发展与创新，医学影像学已成为现代医学的重要支柱之一。

其中，胸部影像学作为临床诊断的重要手段之一，对于胸部相关疾病的早期发现、鉴别诊断和疗效监测具有不可替代的作用。

（正文开始）一、X射线胸片X射线胸片是胸部影像学中最常见的检查方式。

通过胸部X射线透过人体的各层组织，得到一幅灰度图像，从而观察胸部内部的结构和异常情况。

常规的胸部X射线分为正位和侧位两种。

正位胸片更适用于观察肺野情况，而侧位胸片则可以提供更丰富的胸壁和纵膈信息。

在X射线胸片的分析中，医生可以根据不同的表现，判断和疾病有关的可能性。

例如，肺部出现斑点状阴影，可能是肺结核、肺炎等疾病的表现。

结合患者的病史和体检结果，医生可以作出初步诊断，并制定后续的检查和治疗方案。

二、CT扫描CT扫描是一种计算机辅助的断层成像技术，可以提供更为详细的胸部结构信息。

相对于X射线胸片，CT扫描具有更高的分辨率和更全面的信息。

通过CT扫描，医生可以观察到各种组织的密度和形态细节，更加准确地判断异常情况。

CT扫描在胸部影像学中的应用非常广泛。

例如，对于肺结节的鉴别诊断，CT扫描可以提供更为清晰的图像，并辅助医生判断其恶性程度。

此外，CT扫描还常用于评估肺部纤维化、肺栓塞、肺部感染等疾病的程度及扩展范围，为治疗方案的选择提供可靠的依据。

三、MRI成像MRI成像是利用磁共振信号产生图像的一种影像学技术。

相比于X射线和CT扫描，MRI成像无辐射，对人体无损伤。

在胸部影像学的应用中，MRI成像通常用于评估胸腔内血管、肺部病变和纵膈病变等。

MRI成像可以提供更为清晰的软组织对比度，有利于医生观察和鉴别诊断胸部肿瘤、淋巴结转移和良恶性肿瘤的边缘等。

此外，MRI成像还可以检测和评估肺部炎性病变、肺部间质性疾病等。

四、超声检查超声检查是一种使用高频声波的影像技术。

相比于其他影像学技术，超声检查操作简便、无辐射，对于胸部病变的定位和诊断具有独特的优势。

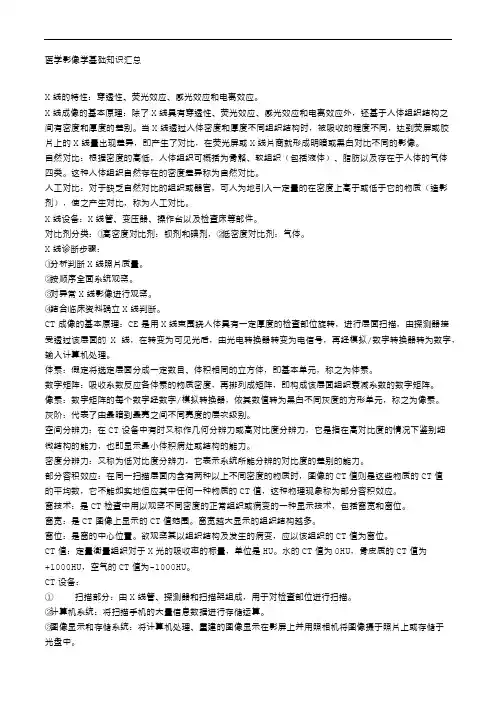

医学影像学基础知识汇总X线的特性：穿透性、荧光效应、感光效应和电离效应。

X线成像的基本原理：除了X线具有穿透性、荧光效应、感光效应和电离效应外，还基于人体组织结构之间有密度和厚度的差别。

当X线透过人体密度和厚度不同组织结构时，被吸收的程度不同，达到荧屏或胶片上的X线量出现差异，即产生了对比，在荧光屏或X线片商就形成明暗或黑白对比不同的影像。

自然对比：根据密度的高低，人体组织可概括为骨骼、软组织（包括液体）、脂肪以及存在于人体的气体四类。

这种人体组织自然存在的密度差异称为自然对比。

人工对比：对于缺乏自然对比的组织或器官，可人为地引入一定量的在密度上高于或低于它的物质（造影剂），使之产生对比，称为人工对比。

X线设备：X线管、变压器、操作台以及检查床等部件。

对比剂分类：①高密度对比剂：钡剂和碘剂，②低密度对比剂：气体。

X线诊断步骤：①分析判断X线照片质量。

②按顺序全面系统观察。

③对异常X线影像进行观察。

④结合临床资料确立X线判断。

CT成像的基本原理：CE是用X线束围绕人体具有一定厚度的检查部位旋转，进行层面扫描，由探测器接受透过该层面的X线，在转变为可见光后，由光电转换器转变为电信号，再经模拟/数字转换器转为数字，输入计算机处理。

体素：假定将选定层面分成一定数目、体积相同的立方体，即基本单元，称之为体素。

数字矩阵：吸收系数反应各体素的物质密度，再排列成矩阵，即构成该层面组织衰减系数的数字矩阵。

像素：数字矩阵的每个数字经数字/模拟转换器，依其数值转为黑白不同灰度的方形单元，称之为像素。

灰阶：代表了由最暗到最亮之间不同亮度的层次级别。

空间分辨力：在CT设备中有时又称作几何分辨力或高对比度分辨力，它是指在高对比度的情况下鉴别细微结构的能力，也即显示最小体积病灶或结构的能力。

密度分辨力：又称为低对比度分辨力，它表示系统所能分辨的对比度的差别的能力。

部分容积效应：在同一扫描层面内含有两种以上不同密度的物质时，图像的CT值则是这些物质的CT值的平均数，它不能如实地但应其中任何一种物质的CT值，这种物理现象称为部分容积效应。

医学影像的基础知识一、引言随着医学技术的进步和发展，医学影像已成为现代医学中不可或缺的重要工具。

医学影像通过使用多种成像方法，能够提供医生对人体内部结构和功能的详细了解，从而对疾病进行准确的诊断和治疗。

本文将介绍医学影像的基础知识，涵盖常见的成像方法、影像质量、临床应用等方面内容。

二、常见的成像方法1. X射线成像X射线成像是最早被广泛应用于医学领域的成像方法之一。

通过使用X射线，可以对人体内部的骨骼和某些软组织进行成像。

X射线成像可以用于检测骨折、肺部疾病等，但对于某些组织和器官，如肌肉和脑部，X射线成像的效果较差。

2. 超声成像超声成像是一种无创性成像方法，通过使用超声波来产生人体内部结构的图像。

超声波可以穿透不同组织和器官，然后通过接收回波来生成图像。

超声成像广泛应用于孕妇产检、心脏疾病等领域，具有安全、无辐射的特点。

3. 核磁共振成像核磁共振成像（MRI）利用强磁场和无线电波来生成人体内部结构的图像。

MRI能够提供高分辨率和详细的图像，对软组织和神经系统的成像效果较好。

MRI对肿瘤、脑部疾病等的诊断有重要意义。

4. CT扫描CT扫描是一种通过旋转X射线和计算机处理来生成图像的成像方法。

CT扫描能够提供比传统X射线成像更详细、更立体的图像，对于骨骼、脑部疾病等的检查具有高度准确性。

三、影像质量1. 分辨率分辨率是指图像中所显示的细节清晰程度。

高分辨率的影像能够显示更多的细节，有助于医生进行更准确的诊断。

2. 对比度对比度决定了图像中不同组织之间的差异程度。

高对比度的影像有助于医生更好地区分患者体内不同组织的病变情况。

3. 噪声噪声是影响影像质量的重要因素之一。

噪声会导致图像模糊以及对影像解读的困难，因此，减少噪声对于获得高质量的影像至关重要。

四、临床应用1. 疾病诊断医学影像在疾病诊断中起着重要的作用。

通过影像的观察和分析，医生可以确定病变的部位、大小和形态等信息，从而做出准确的诊断。

例如，CT扫描和MRI常用于检测肿瘤和脑部疾病，超声成像用于妇科检查等。

帙学感惊学丛川密|;耳|■愦X线的特性：穿透性、锻光效应*蟻光效附和匝离效应.I线吐像的丛本皿理：除了工线貝右穿透性*熒光沁、曙光效应和电离效应外，坯基于人休爼织鉛构之何冇密度和厚发的差别・当X域透过人体密度和号皮不同泪织结构时「被吸收的程屋不同，达到餐加或狡片上的*纹最出现差片.即产生r対比，在荧光wx线片商就归成明暗或熬白对比五同的影儆自然对血根据密度的副亦人悴组织可概括为骨體.软组织〔包括战体人脂肪以及存在于人体的吒低四类「敢种人体组织口热心在的密度差井称刃口然对比口人匸对比：对于缺乏白然时比的铝织或器官.可人为地引入—宦吊的在幣陰丨為丁或低于它的物JE C3S®剂人使之产生对比・称为人工对比-丫线设备：丫线管、变斥器*操作台以及检査宋第部件.对比剂分菊①高密度対比剂’锁剂和腆帕②低密度对比剂'气肛X线诊驶步找；①竹折刑删工线照片加城、②按顺产全面系统观袈，③对异常工线博稼进吁现累，④幻台临床窃料闻立果线判師。

CT咸像的并本原理：优是用工线車用绕人体具有一定厚度的检査部位旋转.进行层面扌订断由探测器按受送过谨层面的丫线，柱转变为可见光后"由光业转换器转变如业忖弓・再繆模拟/数字转换器牺为数字，恤入计算机处理*休索’假足将遥定肚仙分成一定数II,体枳相同的立力休、即晁木单元.称之为体素.数字矩阵；吸收系数反应齐体素的物质密度.丙排列成耙阵，即构成该雇固爼饮衰麺系数的数宇轮阵*像熙数宁矩障的毎卜数字经数字/模拟转换器，依菇数値轉沟愿口不同灰度的方形单元，称之沟烽素。

决阶：代表了由堆Eg到嘏亮之问不冋克度的和匮级別.空间分辨力：在「T设需小有时乂称作几何分辨力或高对比度分耕力・它是指在高对比度的悄此卜"鑒别细微鉛购的能h,也即!上力暹小休枳炳灶或紀均的能力*萤度分辨力】乂厭为低对比度莎辨力，它表示系统脚能分耕的对比度的差别的醛力.部分容枳效应；衣同一f【描层曲内箝有两种以I不同惜麼的物质时*图橡的CT信则是赵性呦质的CT值的平均数，它不能抽宝地但应共屮⑴何•种物就的CTffi.这种物理现象腺为部分容积效両，槿找區:楚⑺检企屮川以观察不同密血的止常俎织变酣一种址小技术.包括宙宣和宙也. 商宽*妃CT图像上股示的CT值范Rt窗宽垃大显示的爼织結构越去.窗位；是窗的中心位蛊v欲观寮杲以纽织结构及发牛的病变.应以诒组织的CT伯为沁CT诜：黑爪衡就如织对于X光的吸政率的标趾，单位是HI：・木的CT值沟OH「怕皮质的CT 值为+10001{1'1 空气的CTfl^-lOOOfJl cCT设舘①打樹部分：由工线竹*探测髀和和描架细成，用于对戦査部位站行扌1描"②计篦机系统：将知描手机的人昼佶息数据进拧存储迄贰③图像显示和存话系统-将订第机处珂，审遂的国俾显示隹影屏IM用炯郴机将图像斑于視片上或右储十光盘屮°济图彖：是山一定数IX不同灰度的愎软按炬必曲列所构成的灰阶凶低口cr BB锲的特点:称人训线不良■推见部位的① 3.骨折：乂称伸展型梯骨述蠕骨折•为#8甘远端2^ 以内的舷或粉碎骨折* H- 折远矯向廿侧移位，斷端向寧侧成角畸形，可件尺骨垄突骨析*⑵犹胃胖上骨折：毛AL于儿童.③临骨颈詮折乂券见于老年势骨折的并倾;卩；抽「诞迟氣仆2骨护I琦形煎命③外协心*咸疏松,:「这孙-■ 骨缺血性坏死，⑥关节强直.⑦关节筑行ft变，⑧骨化性肌炎。

影像诊断学基础教程一、引言影像诊断学是医学领域中重要的一门学科，它通过采集患者的影像数据，如X射线、CT扫描、MRI等，对患者的病情进行诊断和评估。

本文将介绍影像诊断学的基础知识，包括影像模态、影像解剖学、影像学病理学等内容，帮助读者了解和学习影像诊断学的基本原理和技术。

二、影像模态影像诊断学中常用的影像模态包括X射线、CT、MRI、超声和核医学等。

其中，X射线是最常见的影像模态，通过X射线的吸收情况来获得影像信息；CT则是通过多个X射线的拍摄来重建患者的断层影像；MRI利用磁场和脉冲序列来生成影像；超声则是利用声波的传播和回波来生成影像；核医学则是通过放射性同位素的摄取和释放来获得影像。

三、影像解剖学影像解剖学是影像诊断学的基础，它研究人体各个器官和组织在不同影像模态下的形态和位置。

在进行影像诊断时，医生需要了解正常解剖结构的外观和位置，以便判断异常情况。

例如，在胸部X射线中，心脏位于胸骨后方，左右肺位于心脏两侧，而肺门则位于心脏的中央。

四、影像学病理学影像学病理学是影像诊断学的核心内容，它研究不同疾病在影像上的表现和特征。

通过观察和分析影像学表现，医生可以判断患者是否患有某种疾病，并评估疾病的严重程度和扩展范围。

例如，在CT 扫描中，肺癌常表现为肺内结节或肿块，并可通过测量其大小和密度来评估病变的性质。

五、影像诊断的步骤影像诊断的一般步骤包括影像观察、影像描述和影像诊断。

在影像观察阶段，医生需要仔细观察影像中的各种结构和病变，注意形态、密度、位置等特征。

在影像描述阶段，医生需要将所观察到的特征进行详细描述，包括病变的大小、形状、边界、密度等。

最后，在影像诊断阶段，医生根据观察和描述的结果，结合患者的临床症状和实验室检查结果，对患者的病情进行判断和诊断。

六、常见影像学病变在影像诊断中，医生常常会遇到一些常见的影像学病变，如肿块、结石、囊肿等。

肿块是最常见的影像学病变之一，它可能是良性的，如脂肪瘤、血管瘤等；也可能是恶性的，如肺癌、乳腺癌等。

第⼀章　绪论 临床放射学（Clinical Radiology）含X线诊断学及放射治疗学。

X线诊断学（Diagnostic Roentgenology）是应⽤X线特性，通过⼈体后在透视荧光屏或照⽚上显⽰正常和异常的影像，结合基础医学和临床医学的知识，加以分析、归纳，作出诊断的⼀种科学。

它不仅⽤以诊断疾病，还可以观察临床的治疗效果，亦可以⽤于预防医学，如体检、防痨、肿瘤、职业病和地⽅病等的普查防治。

X线诊断学是本门课程的主要内容。

放射治疗学（Radiotherapeutics）包括X射线、60钴及电⼦加速器等治疗机，应⽤其物理特性对⾝体各部位的肿瘤进⾏治疗的⼀种科学，将在本讲义第⼋章进⾏简要介绍。

近⼗年来由于电⼦科学进展，显像⼿段多样化，临床放射学的诊断部分得到许多扩充，影像诊断不只限于X线诊断，还包括超声，γ闪烁摄影、CT、MRI等，综合称为影像诊断（Imagediagnosis），亦称医学影像学（Medical imagiology）。

第⼀节　X线检查的基本原理和⽅法 ⼀、X线的特性 X线是⼀种波长很短的电磁波，是⼀种光⼦，诊断上使⽤的X线波长为0.08－0.31埃（埃A=10-8cm），X线有下列持性（主要应⽤于医学⽅⾯）： （⼀）穿透性 X线能穿透⼀般可见光所不能透过的物质，包括⼈体在内。

其穿透能⼒的强X线的波长以及被穿透物质的密度与厚度有关。

X线波长愈短，穿透⼒就愈⼤；特质密度愈低，厚度愈薄，则X线愈易穿透。

在实际⼯作中，常以通过球管的电压伏值（Kilovolt，KV）的⼤⼩代表X线的穿透性（即X线的质），⽽以单位时间内通过X线的电流（milliampere，mA）与时间的乘积代表X线的量。

（⼆）荧光作⽤ X线波长很短，⾁眼看不见，但照射在某些化合物（如钨酸钙，硫氧化钆等）被其吸收后，就可发⽣波长较长且⾁眼可见的荧光，荧光的强弱和所接受的X线量多少成正⽐，与被穿透物体的密度及厚度成反⽐。

医学影像学基础知识汇总在医学诊断和治疗的过程中，医学影像学起着至关重要的作用。

通过利用不同的影像学技术，医生可以观察和分析患者内部器官和组织的结构、功能和异常变化，以辅助诊断和治疗决策。

本文将介绍医学影像学的基本概念、常见的影像学技术以及其在临床中的应用。

一、影像学的基本概念1. 影像学的定义影像学是一门通过使用各种物理和数学原理，对人体内部进行非侵入性或微创性观察、检测和诊断的学科。

它为医生提供了一种直观的方式来观察和分析患者的内部结构和功能。

2. 影像学技术的分类常见的影像学技术包括放射学（X线、CT、MRI等）、超声波、核医学和磁共振成像（MRI）。

这些技术根据工作原理和物理特性的不同，可以提供不同的信息和对不同器官进行观察。

3. 医学成像图像的解剖结构医学影像学的主要任务是帮助医生了解和诊断人体内部结构和病变。

例如，放射学常用于骨骼疾病的诊断，超声波常用于肝脏和胎儿检查，MRI常用于软组织和神经系统的观察。

二、放射学技术及其应用1. X线检查X线是一种高能量电磁辐射，通过体内组织的不同吸收程度形成影像。

常见的X线检查包括胸透、骨骼摄影等。

它是最常用的影像学技术之一，在临床中广泛应用于疾病的初步筛查和监测。

2. CT（计算机断层扫描）CT利用X射线通过患者身体的不同角度扫描，形成具有解剖层面和三维重建的影像。

它在诊断脑部疾病、肺部结构分析、腹部病变检测等方面有着重要的应用。

3. MRI（磁共振成像）MRI利用磁场和无线电波来观察并制造人体内部器官和组织的清晰图像。

它对软组织和神经系统有很高的分辨率，广泛应用于诊断癌症、脑卒中、骨关节疾病等疾病。

三、超声波技术及其应用超声波是一种高频声波，通过声波在组织中的传播和反射来生成图像。

它是一种非侵入性的检查方法，被广泛用于产前检查、心脏病的筛查、肝脏疾病诊断等。

四、核医学技术及其应用核医学利用放射性同位素标记的药物来观察和诊断患者的代谢和功能状态。

医学影像学基础知识解析1. 介绍医学影像学是一门利用各种成像技术和设备对人体进行内部结构、功能和病变的无创观察和诊断的学科。

本文将介绍医学影像学的基础知识，包括常用的成像技术、图像解读方法以及应用领域等内容。

2. 常见成像技术2.1 X射线成像•原理：利用X射线通过人体组织产生的不同程度衰减来获取图像。

•应用：常用于检查骨骼系统、胸腔、腹部等部位。

2.2 CT扫描•原理：通过旋转式X射线源和探测器阵列获取多个断层图像，从而重建出3D图像。

•应用：广泛应用于头部、胸腔、腹部等各个部位的检查。

2.3 MRI成像•原理：利用强大磁场和无线电频率信号与人体组织中原子核之间相互作用来生成图像。

•应用：适合查看软组织结构，如脑部、脊柱、关节等。

2.4 超声波成像•原理：利用超声波在人体组织中反射和传播的特性生成图像。

•应用：常用于妇产科检查、心脏超声以及肝脏等内脏器官检查。

2.5 核医学影像•原理：通过注射放射性示踪剂，利用探测器记录放射性材料在体内的分布情况，并生成图像。

•应用：常用于甲状腺扫描、骨扫描以及心肌灌注等检查。

3. 图像解读方法3.1 高低密度区域判断•对比不同组织或病变时，通过观察图像上的高低密度区域来进行判断。

•结合解剖结构和临床信息，可以对病变类型进行初步判断。

3.2 形态学评估•观察病变形态、大小、边界等特征，进一步分析病变的性质和严重程度。

•可以帮助发现异常结构或肿块，并对其进行分类。

3.3 功能评估•使用功能影像学方法，如功能MRI或心脏超声心动图等，评估组织、器官的功能状态。

•可以了解病变对功能的影响，并指导治疗方案。

4. 医学影像学的应用领域4.1 临床诊断•医学影像学作为非侵入性手段，可以提供详细的内部结构信息，帮助医生进行准确的诊断。

•在各个科室中应用广泛，如放射科、外科、内科等。

4.2 疾病筛查•利用医学影像学技术可以早期发现疾病迹象或异常情况，进行针对性的检查和治疗。

4.3 治疗规划与监测•在一些治疗过程中，如放射治疗、手术前后等，医学影像学可以帮助制定治疗方案和监测治疗效果。

医学影像影像学基础（知识点）医学影像学是一门应用于诊断、治疗和研究的医学专业。

它通过使用不同的影像技术，如X射线、磁共振成像（MRI）、计算机断层扫描（CT）、超声波以及核医学，为医生提供详尽的人体内部结构和功能信息。

本文将介绍医学影像学的一些基础知识点。

1. X射线（X-ray）技术X射线是一种通过用X射线穿透人体，将其影像反映在感光体上的技术。

它广泛应用于检查骨骼和检测疾病，如断骨、肺部感染和胸腔积液等。

其特点是成像速度快、成本低廉和操作简便。

2. 计算机断层扫描（CT）技术CT扫描是通过利用X射线和计算机处理技术，获取人体内部器官的横截面影像。

CT扫描广泛用于诊断疾病，如肺癌、中风和脑部损伤等。

它的优点是成像速度快、分辨率高、能够提供更详细的解剖信息。

3. 磁共振成像（MRI）技术MRI是一种通过利用强磁场和无害的无线电波，产生人体内部组织和器官高分辨率影像的技术。

MRI广泛应用于检测各种疾病，如脑部肿瘤、关节损伤和乳腺癌等。

它的优点是无辐射、成像清晰、能够提供组织结构和功能信息。

4. 超声波技术超声波是一种通过利用高频声波在人体组织中的传播和反射来生成影像的技术。

超声波在妇产科、心脏病学和肝脏病学等领域广泛应用。

它的优点是无辐射、成本较低、无创伤和可重复应用。

5. 核医学技术核医学利用放射性同位素发射的γ射线来诊断和治疗疾病。

它包括放射性同位素扫描和单光子发射计算机断层扫描（SPECT）等技术。

核医学广泛应用于心脏、骨骼、肾脏和甲状腺等疾病的诊断。

总结：医学影像学是现代医学中不可或缺的组成部分。

它为医生提供了可以观察和分析人体内部结构和功能的工具。

通过X射线、CT、MRI、超声波和核医学等多种影像技术，医生能够更准确地诊断和治疗疾病，为患者提供更好的医疗服务。

无论是在临床诊断还是基础研究中，医学影像学都扮演着重要的角色，对医学的发展和进步起到了至关重要的作用。

放射学中的常见影像学表现与诊断知识点放射学是一门重要的医学专业，主要通过对人体进行放射线等影像检查来发现疾病或病变。

对于放射学的学习和应用，了解常见的影像学表现与诊断知识点是非常重要的。

本文将介绍放射学中的常见影像学表现与诊断知识点，并提供相应的案例和解读。

一、常见影像学表现与诊断知识点1. X线摄影X线摄影是最常见的放射学影像技术之一，通过X线透视影像来观察人体的组织结构和异常情况。

在放射学中，X线摄影常用于骨折、肺部病变等疾病的诊断。

- 骨折：在X线摄影中，骨折通常表现为骨干断裂、骨离断、骨移位等。

根据骨折的类型和位置，可以进一步确定治疗方案。

- 肺部病变：X线摄影在肺部疾病的诊断中起着重要作用。

肺炎、肺结核、肺癌等疾病在X线影像上表现不同，通过观察影像特征，可以初步判断病变的性质和范围。

2. CT扫描CT扫描是一种以X线为基础的影像学技术，通过计算机处理多个X线影像，生成详细的断层图像，提供更准确的解剖和病变信息。

- 脑部CT扫描：脑部CT扫描常用于颅内肿瘤、脑出血、脑梗死等疾病的诊断。

通过CT影像，可以观察到病变的位置、形态和密度等特征，帮助医生做出正确的诊断。

- 腹部CT扫描：腹部CT扫描在肝脏、肾脏、胰腺等腹腔器官疾病的诊断中具有重要作用。

通过观察CT影像上的异常结构、囊肿、肿瘤等特征，可以辅助医生进行病变评估和诊断。

3. 核医学核医学是利用放射性药物通过体内吸收来观察人体的生理功能和病理状态，常用于心血管疾病、肿瘤等的诊断。

- 心脏核医学检查：心脏核医学检查常用于冠心病、心肌梗死等心脏疾病的诊断。

通过注射放射性核素，观察心脏的血液灌注情况和心脏肌肉的代谢状态，可以判断心脏是否供血不足或出现坏死区域。

- PET-CT检查：PET-CT是一种结合正电子发射断层扫描和计算机断层扫描的技术，常用于肿瘤的诊断和评估。

通过注射放射性标记的葡萄糖等物质，观察组织的代谢活性，可以提供肿瘤的病理信息和分期评估。
