《数电与模电》期末考试题型

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。

模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

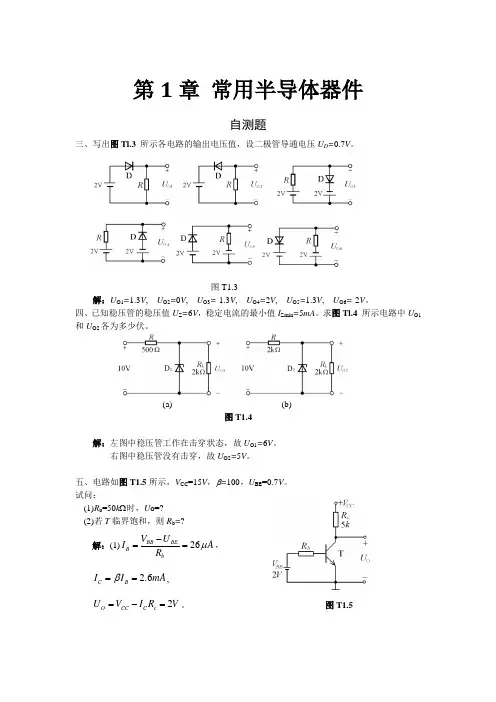

第1章 常用半导体器件自测题三、写出图Tl.3 所示各电路的输出电压值，设二极管导通电压U D =0.7V 。

图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。

四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。

求图Tl.4 所示电路中U O1和U O2各为多少伏。

(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。

右图中稳压管没有击穿，故U O2=5V 。

五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。

试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。

图T1.5(2)∵ 2.86CC BECS cV U I mA R -==， /28.6BS CS I I A βμ==∴45.5BB BEb BSV U R k I -==Ω习题1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。

设二极管导通电压可忽略不计。

图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。

1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。

试画出i u 与o u 的波形图，并标出幅值。

图P1.3 解图P1.3解：波形如解图Pl.3所示。

第2章 基本放大电路2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。

分别计算L R =∞和3L R k =Ω时的Q点、uA 、iR 和oR 。

图P2.6 图P2.7解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为： 22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为： 6.2CEQ CC CQ c U V I R V =-≈； 308cu beR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beus u be sr A A r R ≈⋅≈-+5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R V R R =-≈+(//)115c L u beR R A r β=-≈- 34.7beus u be sr A A r R ≈⋅≈-+// 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω2.9 已知图P2.9所示电路中，晶体管β=100，be r =1.4kΩ。

数电与模电试题及答案以下是数电与模电试题及答案：试题一：数字电路设计1. 设计一个4位二进制加法器，使用全加器实现。

给出电路原理图和真值表。

答案：电路原理图：```A[3] ──➤ ┌───────┐A[2] ──➤ │ │A[1] ──➤ │ Full │A[0] ──➤ │adder │B[3] ──➤ │ │B[2] ──➤ └───────┘B[1] ──➤ │B[0] ──➤ │└───────┐ │ ┌───────┐│ ──➤ │ XOR ││ ┌───────┐ ├─────┤300 ├─➤ │ XOR │ │ XOR ││ ├─────┬─┤ ├─────┤│ ──➤ AND │ 500 ├─➤ AND ││ ├─────┼─┤ ├─────┤700 ├─➤ │ OR │ │ XOR ││ ├─────┴─┤ ├─────┤│ ──➤ AND │ 100 ├─➤ OR ││ ├─────┬─┤ ├─────┤900 ├─➤ │ OR │ │ OR ││ └───────┘ └───────┘Sum[3] ─────➤ ┌───────┐Sum[2] ─────➤ │ │Sum[1] ─────➤ │ XOR │Sum[0] ─────➤ │ │└───────┘```真值表：```Inputs OutputsA[3] A[2] A[1] A[0] B[3] B[2] B[1] B[0] Sum[3] Sum[2] Sum[1] Sum[0] 0 0 0 0 0 0 0 0 0 0 0 00 0 0 1 0 0 0 1 0 0 0 10 0 1 0 0 0 1 0 0 0 1 00 0 1 1 0 0 1 1 0 0 1 10 1 0 0 0 1 0 0 0 1 0 00 1 0 1 0 1 0 1 0 1 0 10 1 1 0 0 1 1 0 0 1 1 00 1 1 1 0 1 1 1 0 1 1 11 0 0 0 1 0 0 0 1 0 0 01 0 0 1 1 0 0 1 1 0 0 11 0 1 0 1 0 1 0 1 0 1 01 0 1 1 1 0 1 1 1 0 1 11 1 0 0 1 1 0 0 1 1 0 01 1 0 1 1 1 0 1 1 1 0 11 1 1 0 1 1 1 0 1 1 1 01 1 1 1 1 1 1 1 1 1 1 1```试题二：模拟电路设计2. 设计一个放大器电路，将输入信号电压放大10倍。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。

A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。

A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。

A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。

A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。

A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。

A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。

答案：22. 一个4位二进制计数器的计数范围是从0到_____。

答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。

答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。

答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。

答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。

一．填空题（1分/空，共24分）1)十进制数(99.375)10＝（1100011.011）2＝（63.6）16。

2)数字电路按照其结构和工作原理分为两大类：组合逻辑电路和时序逻辑电路。

3)以下类型门电路多余的输入端应如何处理：TTL 与非门：接高电平或者悬空或者并联，CMOS 与非门：接高电平或者并联。

4）逻辑函数Y=AB+BC+CA 的与非-与非式为((AB)’(BC)’(CA)’)’。

5)三态输出门在普通门电路输出状态的基础上增加的状态为__高阻态___。

6)TTL 反相器的阈值电压为V TH =1.4V 。

若CMOS 反向器的V DD =10V 则其阈值电压为V TH =5V。

7)RS 触发器的特性方程为：Q*=S+R’Q ，(约束条件：SR=0)，T 触发器的特性方程为：Q*=T’Q+TQ’。

8)16选1数据选择器的地址端有4位，n 个触发器构成计数器的最大计数长度为2n 。

9)如图(1-1)所示触发器电路中，当A=1时，输出状态为____Q=1___，如图（1-2）所示计数器电路为___6___进制计数器。

10）触发器三种触发方式分别为：电平触发，脉冲触发（主从触发），边沿触发，其中边沿触发的触发器抗干扰能力最强。

11）在多谐振荡器，单稳态触发器，施密特触发器中，施密特触发器中常用于波形的变换和整形，单稳态触发器常用于定时及延时，多谐振荡器常用于产生脉冲波形。

图（1-3）中555定时器接成的是施密特触发器。

√二.将下列逻辑函数化简为最简与-或形式(方法不限)(每小题5分,共15分，按步骤酌情给分)1）CDACD ABC AC Y +++=''2）求Y=BC AC C A B A +++))'')('((的反函数并化简=AC’+C(AB+AD’+D)Y’=[(A’B+AC’)’+(A’+C’)](B’+C’)=AC’+C(A+D)=[(A+B’)(A’+C)+A’+C’](B’+C’)=AC’+AC+CD =(AC+A’B’+B’C+A’+C’)(B’+C’)=A+CD=B’+C’3）356710(,,,)(,,,,)Y A B C D m m m m m =∑，给定约束条件：012480m m m m m ++++=。

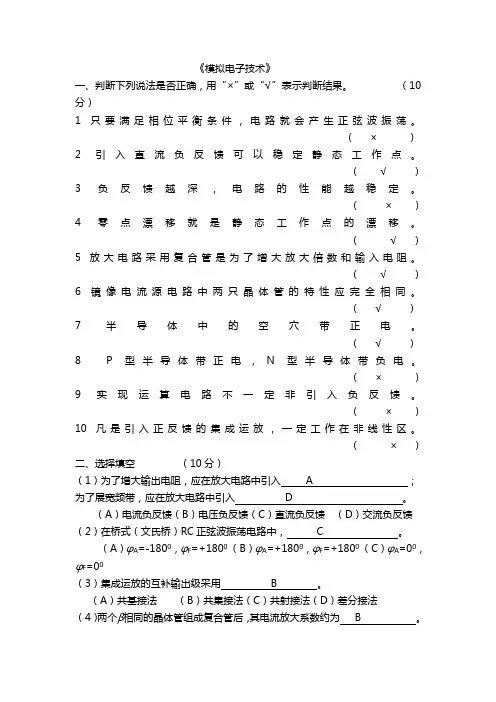

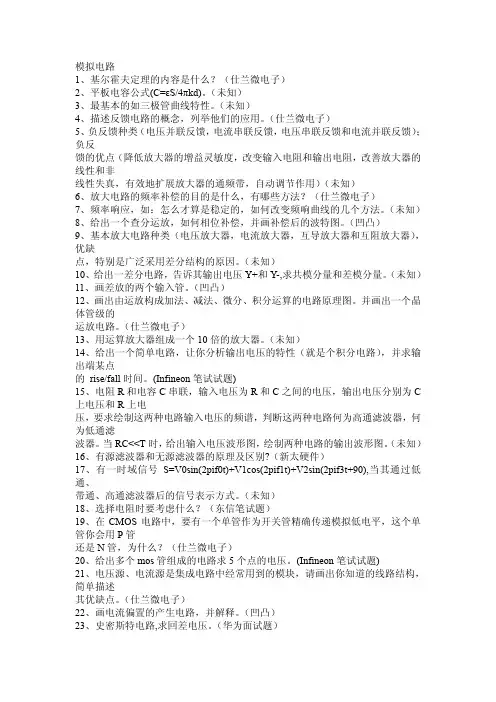

《模拟电子技术》一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分）1只要满足相位平衡条件，电路就会产生正弦波振荡。

（×）2引入直流负反馈可以稳定静态工作点。

（√）3负反馈越深，电路的性能越稳定。

（×）4零点漂移就是静态工作点的漂移。

（√）5放大电路采用复合管是为了增大放大倍数和输入电阻。

（√）6镜像电流源电路中两只晶体管的特性应完全相同。

（√）7半导体中的空穴带正电。

（√）8 P型半导体带正电，N型半导体带负电。

（×）9实现运算电路不一定非引入负反馈。

（×）10凡是引入正反馈的集成运放，一定工作在非线性区。

（×）二、选择填空（10分）（1）为了增大输出电阻，应在放大电路中引入 A ；为了展宽频带，应在放大电路中引入 D 。

（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈（2）在桥式（文氏桥）RC正弦波振荡电路中， C 。

（A）φA=-1800，φF=+1800 （B）φA=+1800，φF=+1800 （C）φA=00，φF=00（3）集成运放的互补输出级采用 B 。

（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为 B 。

（A）β（B）β2 （C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输入电阻最大的电路是 B ；既能放大电流，又能放大电压的电路是 C 。

（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当PNP型晶体管工作在放大区时，各极电位关系为u C B u B B u E。

（A）> （B）< （C）= （D）≤（7）硅二极管的正向导通压降比锗二极管的 A 。

（A）大（B）小（C）相等三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u0。

解：二极管D截止，u0=-6V四、（10分）在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si或Ge）、类型（NPN或PNP）及管脚为哪个极（e、b或c）填入表内。

模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。

7. 电压跟随器的特点是_________，输出阻抗小。

8. 一个理想的电压源的内阻是_________。

9. 模拟乘法器常用于实现_________和_________。

10. 波形发生器电路可以产生_________、_________、_________等波形。

三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。

12. 描述一个基本的RC低通滤波器的工作原理。

13. 什么是振荡器？请列举至少两种常见的振荡器类型。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。

假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。

15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。

答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本应用不包括以下哪一项？A. 放大器B. 比较器C. 振荡器D. 逻辑门答案：D2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 非常小的D. 零答案：B3. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是数字形式C. 可以是模拟形式D. 可以是周期性变化答案：B4. 负反馈在运算放大器电路中的作用是：A. 增加增益B. 降低增益C. 增加稳定性D. 减少噪声答案：C5. 一个理想二极管的正向导通电压是：A. 0VB. 0.7VC. 3.3VD. 5V答案：B...二、简答题（每题10分，共30分）1. 简述运算放大器的非线性应用有哪些，并举例说明。

答案：运算放大器的非线性应用包括比较器、振荡器、调制器等。

例如，比较器可以将输入信号与参考电压比较，输出高电平或低电平，常用于过压保护电路。

2. 解释什么是负反馈，并说明负反馈在电路设计中的作用。

答案：负反馈是指将输出信号的一部分反馈到输入端，与输入信号相减。

负反馈可以增加电路的稳定性，降低噪声，减小非线性失真，提高增益精度。

3. 什么是共模抑制比（CMRR）？它在模拟电路设计中的重要性是什么？答案：共模抑制比（CMRR）是指运算放大器对差模信号增益与对共模信号增益的比值。

CMRR高意味着运算放大器对差模信号的放大能力强，对共模信号的放大能力弱，这在模拟电路设计中非常重要，因为它可以减少共模干扰，提高电路的抗干扰能力。

...三、计算题（每题15分，共30分）1. 给定一个理想运算放大器电路，输入信号为Vin，反馈电阻Rf=10kΩ，输入电阻Ri=1kΩ，求输出电压Vout。

答案：由于是理想运算放大器，所以输入端的电压差为零，即Vin+ = Vin-。

根据虚短原理，Vin+ = Vout/Rf * Ri。

代入Rf和Ri的值，得到Vout = Vin * (Rf/Ri) = Vin * 10。

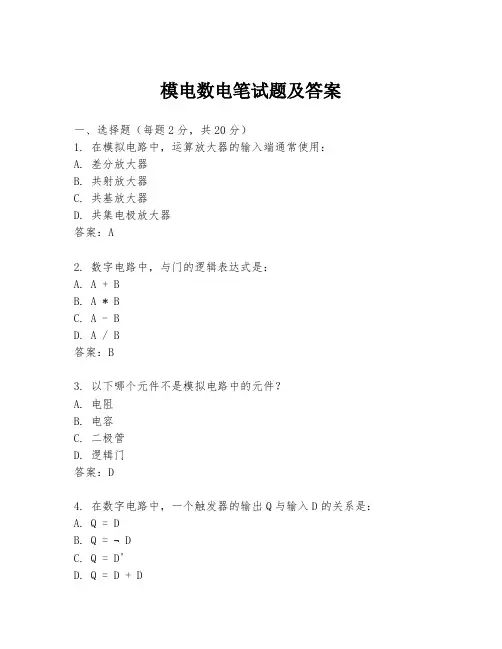

模电数电笔试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常使用：A. 差分放大器B. 共射放大器C. 共基放大器D. 共集电极放大器答案：A2. 数字电路中，与门的逻辑表达式是：A. A + BB. A * BC. A - BD. A / B答案：B3. 以下哪个元件不是模拟电路中的元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D4. 在数字电路中，一个触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D5. 模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电阻值B. 电容值C. 电压增益D. 电流增益答案：C6. 在数字电路中，一个D触发器的时钟输入端的信号是：A. 正脉冲B. 负脉冲C. 正弦波D. 锯齿波答案：A7. 模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 过滤噪声D. 产生振荡答案：C8. 在数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是：A. 十进制数B. 二进制数C. 八进制数D. 十六进制数答案：B9. 模拟电路中，理想运算放大器的输入阻抗是：B. 无穷大C. 零D. 负值答案：B10. 数字电路中，一个寄存器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D答案：A二、填空题（每题2分，共20分）1. 在模拟电路中，理想运算放大器的输出阻抗是______。

答案：零2. 数字电路中的逻辑门电路包括与门、或门、非门、______。

答案：异或门3. 在模拟电路中，电压跟随器的电压增益是______。

答案：14. 数字电路中，一个D触发器的时钟输入端的信号是______。

答案：正脉冲5. 模拟电路中，滤波器的截止频率是指______。

答案：通过频率6. 数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是______进制数。

模电考试期末试题及答案题一：电路基本知识1. 请简要解释以下电路元件的作用：a) 电阻：_________；b) 电容：_________；c) 电感：_________。

2. 根据欧姆定律和基尔霍夫电压定律，推导并解释以下公式：a) U = IR；b) V1 + V2 + V3 = 0。

3. 简述理想电流源和理想电压源的特点及其应用场景。

4. 分析以下电路，求解电流I1和电压V1。

R1 R2 R3------/\/\/\/\------------/\/\/\/\--------| |V1 V25. 简述直流稳压电源的工作原理，并举例说明。

答：1. a) 电阻：电阻用于限制电流的流动，使其符合电路要求。

它通过阻碍电子的自由移动来消耗电能。

b) 电容：电容用于储存电能，能够在充电和放电过程中存储和释放电荷。

它可以对电流的变化产生滞后效应。

c) 电感：电感用于储存磁能，通过电流在线圈中产生磁场。

当电流变化时，电感会产生反向电势，阻碍电流的变化。

2. a) 根据欧姆定律，电压U等于电阻R与电流I的乘积。

即U = IR。

这个公式表示了电阻对电流的阻碍程度。

b) 基尔霍夫电压定律表明，电路中各个节点的电压之和等于零。

即V1 + V2 + V3 = 0。

这个公式成立是因为在闭合电路中，所有的电压要相互平衡。

3. 理想电流源的特点是其输出电流恒定，不受负载电阻的影响。

它的输出电流不会因负载电阻的变化而改变。

适用于对电流要求较高的电路，如稳流器电路。

理想电压源的特点是其输出电压恒定，不受负载电流的影响。

它的输出电压不会因负载电流的变化而改变。

适用于对电压要求较高的电路，如稳压器电路。

4. 根据电路分析法则，可以得到如下方程：(V1 - V2)/R1 + (V1 - V3)/R2 + V1/R3 = 0化简得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)V2 - (1/R3)V3 = 0根据基尔霍夫电压定律，V2 = V1 - V3代入得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)(V1 - V3) - (1/R3)V3 = 0化简得到：(4/R2 + 1/R3)V1 - (1/R2)V3 = 0继续化简求解得到：V1 = (R2/(4R2 + R1))V3I1 = (V1 - V3)/(R1 + R2 + R3)5. 直流稳压电源通过稳压电路将输入电压转换为稳定的输出电压。

数电与模电试题及答案# 数字电子技术与模拟电子技术试题及答案## 数字电子技术部分### 一、选择题1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 工作速度快D. 信号幅度大### 二、简答题1. 解释什么是触发器，并简述其功能。

2. 什么是同步和异步计数器，它们有什么区别？### 三、计算题给定一个由两个输入的与门和两个输入的非门组成的电路，输入A和B，求输出Y的逻辑表达式。

## 模拟电子技术部分1. 以下哪个元件不是模拟电路的基本元件？（）A. 电阻B. 电容C. 电感D. 逻辑门2. 在放大电路中，增益通常指的是（）。

A. 输入电压B. 输出电压C. 输出电流D. 输入和输出电压的比值### 二、简答题1. 什么是负反馈放大电路？它有什么优点？2. 解释什么是运算放大器，并简述其基本应用。

### 三、计算题给定一个基本的共射放大电路，输入电压为10mV，提供偏置电压、电阻值等参数，求输出电压的大小。

## 答案### 数字电子技术部分### 一、选择题1. 答案：A. 与逻辑2. 答案：D. 信号幅度大1. 触发器是一种具有记忆功能的二进制存储单元，它可以存储一位二进制信息，通常用于时序逻辑电路中。

2. 同步计数器的所有触发器在同一个时钟脉冲下同步工作，而异步计数器的触发器是独立工作的，不同步。

### 三、计算题如果输入A和B通过与门连接，然后输出连接到非门，输出Y的逻辑表达式为 Y = ¬(A ∧ B)。

## 模拟电子技术部分### 一、选择题1. 答案：D. 逻辑门2. 答案：D. 输入和输出电压的比值### 二、简答题1. 负反馈放大电路是一种在放大器的输出端取一部分反馈到输入端的电路，它可以提高放大器的稳定性和线性度。

2. 运算放大器是一种高增益的直流放大器，广泛应用于模拟信号的放大、滤波、积分和微分等。

模拟电路与数字电路总复习题一、判断题：（每题2分）（ ）1、通过半导体中的电流为电子电流与空穴电流之和。

√（ ）2、在本征半导体中掺入少量的硼元素，可以形成N 型半导体，它的多子是自由电子。

×（ ）3、PN 结内电场方向由N 区指向P 区，N 区的电位要高于P 区的电位。

√ （ ）4、半导体二极管具有单向导电的重要特性，它的反向电流越大，表明管子的单向导电性越好。

×（ ）5、场效应管与晶体三极管一样，它们都是电流控制的电子器件。

× （ ）6、场效应管与晶体三极管一样，它们只有一种载流子参与导电。

× （ ）7、串联负反馈可以减小输入电阻，而并联负反馈可以提高输入电阻。

× （ ）8、乙类功率放大器的工作效率高于甲类功率放大器。

×（ ）9、共模放大倍数越大，差模放大倍数越小，则共模抑制比越大，放大器的性能越好。

×（ ）10、设A 、B 、C 为逻辑变量，若已知C A B A +=+，则B ＝C 。

× （ ）11、若两个函数具有相同的真值表，则两个逻辑函数必然相等。

√ （ ）12、若两个函数具有不同的表达式，则两个逻辑函数必然不相等。

× （ ）13、组合电路在逻辑功能上的特点是：电路任一时刻的输出仅取决于该时刻的输入状态，而与电路前一时刻的状态无关。

√（ ）14、时序逻辑电路的特点是：任意时刻的输出不仅取决于该时刻输入逻辑变量的状态，而且还与电路原来的状态有关，因此该时序逻辑电路具有记忆功能。

√ （ ）15、数字信号和模拟信号的不同之处是：数字信号在大小和时间上均连续，而模拟信号则相反。

×二、选择题：（每题2分） 1、N 型半导体（ C ）。

A：带正电B：带负电C：呈中性2、在常温下，流过二极管的正向电流与其两端的外加电压（B ）。

A：几乎无关B：近似按指数规律上升C：线性关系3、采用图解法分析基本放大器的静态特性时，必须画出晶体管特性曲线和（A ），所求两者之交点即为Q点。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。

答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。

答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。

答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。

答案：越大5. 触发器的输出状态取决于________和________。

答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。

大学模电期末考试试题### 大学模电期末考试试题一、选择题（每题4分，共20分）1. 在模拟电路中，通常使用哪种类型的晶体管？A. 双极型晶体管（BJT）B. 场效应晶体管（FET）C. 绝缘栅双极晶体管（IGBT）D. 金属氧化物半导体场效应晶体管（MOSFET）2. 运算放大器的输入端通常具有什么特点？A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗3. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 可以是周期性的D. 可以是非周期性的4. 在理想运算放大器中，以下哪个参数是无限的？A. 带宽B. 增益C. 输入阻抗D. 输出阻抗5. 什么是共模抑制比（CMRR）？A. 差模信号与共模信号的比值B. 差模信号与共模信号的比值的倒数C. 共模信号与差模信号的比值D. 共模信号与差模信号的比值的倒数二、简答题（每题10分，共30分）1. 简述晶体管放大器的工作原理。

2. 运算放大器在电路中有哪些主要应用？3. 描述差分放大器的基本结构及其工作原理。

三、计算题（每题20分，共40分）1. 给定一个共发射极放大器，其静态工作点为$V_{BE} = 0.7V$，$I_C = 2mA$，$R_C = 2k\Omega$，$R_E = 1k\Omega$，$\beta =100$。

计算该放大器的电压增益$A_V$。

2. 假设有一个理想运算放大器构成的反相放大器，其输入电阻为$R_1 = 10k\Omega$，反馈电阻为$R_2 = 100k\Omega$。

计算该放大器的电压增益$A_V$。

四、分析题（每题10分，共10分）分析以下电路图，并说明其功能。

电路图描述：一个由运算放大器构成的电路，输入端通过一个电阻接到地，输出端通过一个电阻接到运算放大器的反相输入端，正相输入端接地。

请考生在规定时间内完成以上试题，祝考试顺利。

XX大学信息院《数字电子技术基础》期终考试试题（110分钟）(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

计算机电子技术电气专业模拟试卷考试时间为90分钟出题人：一、选择题：（每空1分，共15分）1，半导体稳压管的稳压性质是利用下列什么特性实现的（）。

A、PN结的单向导电性B、PN结的反向截止特性C、PN结的正向导电特性D、PN结的反向击穿特性。

2，为了使三极管可靠地截止，电路必须满足（）。

A、发射结正偏B、发射结反偏C、发射结和集电结均反偏D、发射结和集电结均正偏3，硅二极管的起始导通电压为（）。

A、0.2V B 0.3V C 0.5V D 0.7V4，对于三极管的放大作用的实质，下列说法正确的是（）。

A、三极管可把小能量放大成大能量B、三要管把小电流放大成大电流B、三极管可把小电压放大成大电压D、三极管用较小的电流控制较大的电流5，某三极管放大器。

每级的电压放大倍数是A V，则总的电压放大倍数是（）。

Ａ、３A V B、A V/3 C 、A V D、A V36，对于分压式偏置电路，当三极管的放大倍数rbe=1千欧时，AV为-50，若调换成rbe=2千欧时，其电压放大倍数近似等于（）。

A、-100B、-25C、-50D、-807，共模抑制比是（）之比。

A、差模输入信号与共模输入信号B、输出量中差模成份与共模成分B、差模放大倍数共模放大倍数D、交流放大倍数与直流放大倍数8，已经Ai=1000，则Gi =( ).A、30DBB、60DBC、40DBD、609，在晶体三极管放大电路中，若电路的静态工作点太低，将会发生（）。

A、饱和失真B、截止失真C、交越失真D、不产生失真10，将二进制数转换成十进制数，结果正确的是（）。

Ａ、11000=25 B、11110=27 C、10111=23 D、10101=2111，组合电路的特点是（）。

A、输出信号仅取决于该时刻的输入信号B、输出与输入间含有记忆单元B、输出与输入间不含任何记忆单元和反馈单元D、输出信号和电路的原状态有关。

12，已知电压放大倍数是1000，则电压增益是（）。

模电期末试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大电路的基本功能是（）。

A. 信号的整形B. 信号的放大C. 信号的滤波D. 信号的调制答案：B2. 共发射极放大电路中，若要使放大倍数增大，可以（）。

A. 减小集电极电阻B. 增大集电极电阻C. 减小基极电阻D. 增大基极电阻答案：B3. 理想运算放大器的输入电阻是（）。

A. 0B. ∞C. 1ΩD. 100Ω答案：B4. 差分放大电路中，差模信号是指（）。

A. 两个输入端输入信号相同B. 两个输入端输入信号相反C. 两个输入端输入信号相加D. 两个输入端输入信号相减答案：B5. 正弦波振荡电路中，振荡频率由（）决定。

A. 放大倍数B. 反馈系数C. 电路中的RC或LC参数D. 电源电压答案：C6. 场效应管（FET）的控制方式是（）。

A. 电流控制B. 电压控制C. 温度控制D. 光控制答案：B7. 在多级放大电路中，级间耦合方式采用直接耦合时，电路的静态工作点（）。

A. 容易设置B. 容易漂移C. 不容易设置D. 不容易漂移答案：B8. 负反馈可以（）放大电路的放大倍数。

A. 增大B. 减小C. 不变D. 先增大后减小答案：B9. 晶体管的饱和区是指（）。

A. 集电极电流最大B. 集电极电流最小C. 集电极电流接近于零D. 集电极电流远大于基极电流答案：D10. 模拟乘法器的主要功能是（）。

A. 信号放大B. 信号相加C. 信号相乘D. 信号相除答案：C二、填空题（每题2分，共20分）1. 在共发射极放大电路中，若要提高输入电阻，可以采用______偏置方式。

答案：集电极2. 差分放大电路的共模抑制比（CMRR）是衡量差分放大电路对共模信号抑制能力的指标，其定义为差模电压放大倍数与共模电压放大倍数的比值，用分贝表示时，CMRR = 20log（差模电压放大倍数/共模电压放大倍数）。

答案：20log3. 理想运算放大器的两个输入端分别为______输入端和反相输入端。

（以下的题没有整理，可能会有重复，望谅解！）一、填空题：1. PN结的单向导电性指的是 PN结正向偏置时导通，反向偏置时阻断的特性。

2. 硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别为 V和 V。

3. 晶体三极管有两个PN结，分别是偏和偏，分三个区域区、区和4. 物质按导电能力强弱可分为导体、绝缘体和半导体。

5. 本征半导体掺入微量的三价元素形成的是型半导体，其多子为。

6. 放大电路应遵循的基本原则是：发射结集电结7. 射极输出器电压放大倍数为输入信号和输出信号相位并具有输入电阻和输出电阻的特点。

8. 放大电路有两种工作状态，当ui＝0时电路的状态称为态，有交流信号ui输入时，放大电路的工作状态称为态。

在动态态情况下，晶体管各极电压、电流均包含分量和分量。

放大器的输入电阻越，就越能从前级信号源获得较大的电压信号；输出电阻越，放大器带负载能力就越强。

9、三极管放大电路的三种基本组态中，输入电压与输出电压反相的是（）。

（A）共集极电路（B）共基极电路（C）共发射极电路(D) 场效应管10、集成运算放大器实质上是一种（）。

(A) 交流放大器(B) 高电压增益的交流放大器(C) 高电压增益的直接耦合放大器(D) 高增益的高频放大器11、运用集成运放构成的运算电路，此时集成运放是工作在（）。

（A）正反馈状态（B）负反馈状态（C）非线性区(D) 线性区12、实验中，运放工作在非线性区的实验为（）。

（A）反相比例求和（B）方波产生电路（C）积分电路（D）微分电路13、设置U BE电压倍增电路的目的是（）。

（A）消除自激振荡（B）增大电压放大倍数（C）扩展频带（D）消除交越失真14、导通角大于180°的功放电路属于（）。

（A）甲乙类（B）乙类（C）丙类（D）甲类15．P型半导体多数载流子是带正电的空穴，所以P型半导体（）。

（A）没法确定（B）带正电（C）电中性（D）带负电16．工作点稳定典型电路—射极偏置电路中，Ce的作用是（）。
