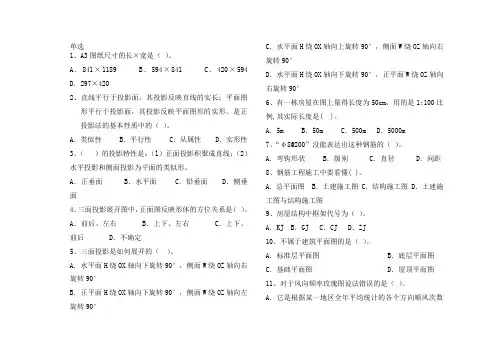

单选1、A3图纸尺寸的长×宽是（）。
A．841×1189 B．594×841 C．420×594 D．297×4202、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。
是正投影法的基本性质中的（）。
A．类似性 B．平行性 C．从属性 D．实形性3、（）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。
A．正垂面 B．水平面 C．铅垂面 D．侧垂面4、三面投影展开图中，正面图反映形体的方位关系是（）。
A．前后、左右 B．上下、左右 C．上下、前后D．不确定5、三面投影是如何展开的（）。
A．水平面H绕OX轴向下旋转90°，侧面W绕OZ轴向右旋转90°B．正平面H绕OX轴向下旋转90°，侧面W绕OZ轴向左旋转90°C．水平面H绕OX轴向上旋转90°，侧面W绕OZ轴向右旋转90°D．水平面H绕OX轴向下旋转90°，正平面W绕OZ轴向右旋转90°6、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。
A．5m B．50m C．500m D．5000m7、“φ8@200”没能表达出这种钢筋的（）。
A．弯钩形状 B．级别 C．直径 D．间距8、钢筋工程施工中要看懂( )。
A．总平面图 B．土建施工图 C．结构施工图 D．土建施工图与结构施工图9、房屋结构中框架代号为（）。
A．KJ B．GJ C．CJ D．ZJ10、不属于建筑平面图的是（）。
A．标准层平面图 B．底层平面图C．基础平面图 D．屋顶平面图11、对于风向频率玫瑰图说法错误的是（）。
A．它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B．实线表示全年风向频率C．虚线表示夏季风向频率D．图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上12、工程图纸一般是采用（）原理绘制。

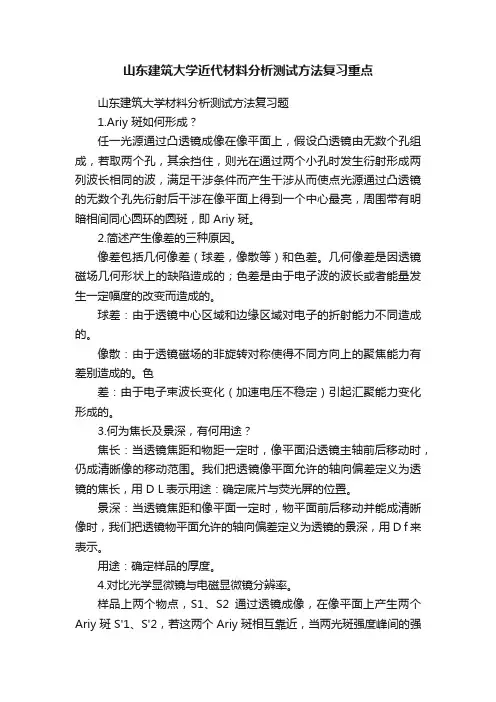

山东建筑大学近代材料分析测试方法复习重点山东建筑大学材料分析测试方法复习题1.Ariy 斑如何形成？任一光源通过凸透镜成像在像平面上，假设凸透镜由无数个孔组成，若取两个孔，其余挡住，则光在通过两个小孔时发生衍射形成两列波长相同的波，满足干涉条件而产生干涉从而使点光源通过凸透镜的无数个孔先衍射后干涉在像平面上得到一个中心最亮，周围带有明暗相间同心圆环的圆斑，即 Ariy 斑。
2.简述产生像差的三种原因。
像差包括几何像差（球差，像散等）和色差。
几何像差是因透镜磁场几何形状上的缺陷造成的；色差是由于电子波的波长或者能量发生一定幅度的改变而造成的。
球差：由于透镜中心区域和边缘区域对电子的折射能力不同造成的。
像散：由于透镜磁场的非旋转对称使得不同方向上的聚焦能力有差别造成的。
色差：由于电子束波长变化（加速电压不稳定）引起汇聚能力变化形成的。
3.何为焦长及景深，有何用途？焦长：当透镜焦距和物距一定时，像平面沿透镜主轴前后移动时，仍成清晰像的移动范围。
我们把透镜像平面允许的轴向偏差定义为透镜的焦长，用 D L表示用途：确定底片与荧光屏的位置。
景深：当透镜焦距和像平面一定时，物平面前后移动并能成清晰像时，我们把透镜物平面允许的轴向偏差定义为透镜的景深，用 D f来表示。
用途：确定样品的厚度。
4.对比光学显微镜与电磁显微镜分辨率。
样品上两个物点，S1、S2通过透镜成像，在像平面上产生两个Ariy 斑 S'1、S'2，若这两个 Ariy 斑相互靠近，当两光斑强度峰间的强度谷值低于19%时，这个强度反差对人眼来说是刚有所感觉。
此时像平面上 S'1和 S'2间的距离刚好为 Ariy 斑的半径R。
折算回物平面点S1和 S2的位置上时，就能形成两个以△r=R0/M 为半径的小光斑，则光学显微镜的分辨率为：△r0=0.61λ/nsinα，一般来说其最佳分辨率在2000?。
由于球差、像散和色差的影响，物体上的光点在像平面上均会扩展成散焦斑。

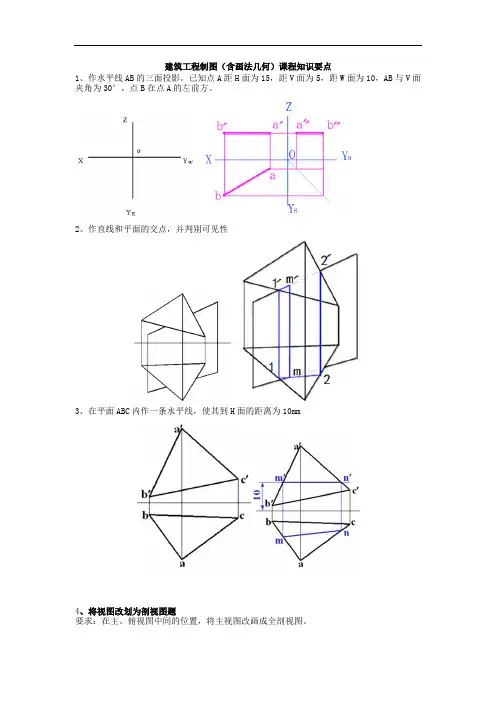

大二建筑制图与识图知识点在大二的建筑专业学习中，建筑制图与识图是非常重要的一项技能。
它不仅是建筑设计的基础，还直接关系到施工和监理等后续工作的顺利进行。
下面将介绍一些大二建筑制图与识图的知识点。
一、建筑制图1. 平面图：平面图是建筑设计中最基本的图纸之一，它展示了建筑物在水平方向上的布局和分布。
平面图通常包括建筑物的各个楼层平面图、单元平面图、功能区平面图等。
它需要准确地表示建筑物的尺寸、空间布局、功能分区等信息。
2. 立面图：立面图是建筑设计中展示建筑物外立面视图的图纸，它可以展示建筑物在垂直方向上的外观特点、材料选择、窗户和门的位置等。
立面图通常包括前立面、后立面、侧立面等不同视角。
3. 剖面图：剖面图是建筑设计中展示建筑物内部结构和构造的图纸，它可以展示建筑物在垂直方向上的截面视图。
剖面图通常包括纵向剖面图和横向剖面图，有助于了解建筑物的高度、结构、设备走向等。
4. 细部图：细部图是建筑设计中展示建筑物细节的图纸，主要包括一些具体构造的细部展示。
细部图通常包括墙体细部、窗户细部、门细部、屋顶细部等，可以准确地描述建筑物的材料、连接方式、施工工艺等。
5. 设备图：在建筑设计中，还需要绘制一些设备图，如给排水图、电气图等，展示建筑物内部的设备布置和管线走向。
二、识图1. 比例尺的识别：在建筑图纸中，常常会出现比例尺标注，比如1:100、1:50等。
正确识别比例尺可以准确地了解图纸上尺寸的实际大小。
2. 简化图件的识别：在建筑图纸中，为了方便绘制和阅读，常常会使用简化图件。
这些图件通过符号和简化的线条来表示建筑物的构造和材料。
学习识别这些简化图件可以较快地理解图纸上的信息。
3. 比例放大和缩小：在实际工作中，有时需要将图纸上的尺寸按照一定的比例放大或缩小。
学习使用比例尺和测量工具，可以掌握建筑图纸上尺寸的换算和转换。
4. 平面与立面的转换：建筑图纸中的平面图和立面图之间会存在联系，需要通过识图能力进行转换。

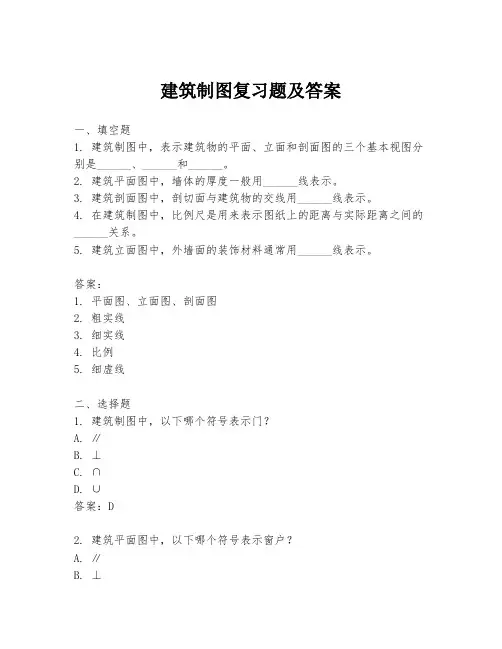

建筑制图复习题及答案一、填空题1. 建筑制图中，表示建筑物的平面、立面和剖面图的三个基本视图分别是______、______和______。
2. 建筑平面图中，墙体的厚度一般用______线表示。
3. 建筑剖面图中，剖切面与建筑物的交线用______线表示。
4. 在建筑制图中，比例尺是用来表示图纸上的距离与实际距离之间的______关系。
5. 建筑立面图中，外墙面的装饰材料通常用______线表示。
答案：1. 平面图、立面图、剖面图2. 粗实线3. 细实线4. 比例5. 细虚线二、选择题1. 建筑制图中，以下哪个符号表示门？A. ∥B. ⊥C. ∩D. ∪答案：D2. 建筑平面图中，以下哪个符号表示窗户？A. ∥B. ⊥C. ∩D. ∪答案：C3. 在建筑制图中，比例尺1:50表示图纸上1单位长度代表实际长度的：A. 50倍B. 50单位C. 1/50单位D. 50单位答案：B4. 建筑剖面图中，以下哪个符号表示楼梯？A. ∥B. ⊥C. ∩D. ∪答案：B5. 建筑立面图中，以下哪个符号表示屋顶？A. ∥B. ⊥C. ∩D. ∪答案：A三、简答题1. 简述建筑平面图的主要作用。
答案：建筑平面图主要用来表示建筑物的平面布局，包括房间的划分、门窗的位置、墙体的布置等，是施工和设计中的重要参考资料。
2. 建筑剖面图与立面图的主要区别是什么？答案：建筑剖面图是通过建筑物的某一剖切面来展示其内部结构和空间关系，而立面图则是展示建筑物的外部形状和外观特征。
3. 在建筑制图中，比例尺的作用是什么？答案：比例尺在建筑制图中用于表示图纸上的距离与实际距离之间的比例关系，确保图纸的准确性和可读性。
4. 建筑立面图中，如何表示不同的建筑材料？答案：在建筑立面图中，不同的建筑材料通常通过不同的线条样式来表示，如细虚线表示玻璃，细实线表示砖石等。
5. 建筑制图中，尺寸标注的作用是什么？答案：建筑制图中的尺寸标注用于提供建筑物各部分的具体尺寸信息，确保施工时的精确性和一致性。

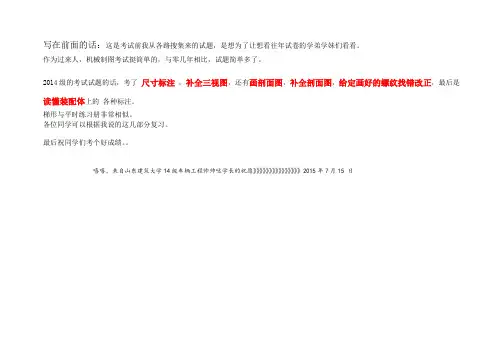

写在前面的话：这是考试前我从各路搜集来的试题，是想为了让想看往年试卷的学弟学妹们看看。
作为过来人，机械制图考试挺简单的，与零几年相比，试题简单多了。
2014级的考试试题的话，考了尺寸标注，补全三视图，还有画剖面图，补全剖面图，给定画好的螺纹找错改正，最后是读懂装配体上的各种标注。
梯形与平时练习册非常相似。
各位同学可以根据我说的这几部分复习。
最后祝同学们考个好成绩。
嘻嘻，来自山东建筑大学14级车辆工程帅帅哒学长的祝愿》》》》》》》》》》》》》》》2015年7月15 日。
各章基本内容、重点难点、自我测验及作业绪论基本内容课程的研究对象和内容，机器、机构与机械的概念，课程地位及学习目的、学习方法。
重点重点：课程的研究对象及机器和机构的含义和特征。
自我测验1 、《机械设计基础》课程研究的对象与内容是什么 ?2 、什么是机械、机器、机构、构件、零件 ?作业简述对《机械设计基础》课程的认识，并介绍本人的兴趣、爱好和特长。
平面机构的运动简图及其自由度基本内容运动副的概念，机构运动简图的绘制，机构的自由度计算。
重点难点重点：机构中各种常见运动副，机械运动简图的绘制，机构自由度的计算和机构具有确定运动的条件。
难点：计算机构自由度时虚约束的正确判别。
自我测验•关于机构的组成要素：•什么是构件 ? 构件与零件有什么区别 ?•什么是运动副 ? 运动副有哪些常用类型 ?•什么是运动链 ? 什么是机构 ?•常用机构中构件和运动副的简图符号怎样表达？•如何绘制机构运动简图 ? ( 有实验课练习 )•什么是自由度 ? 什么是约束 ? 自由度、约束、运动副之间存在什么关系？平面机构自由度如何计算？•机构自由度的意义和机构具有确定运动的条件是什么？•什么是复合铰链 ? 在计算机构自由度时，如何处理复合铰链 ?•什么是局部自由度 ? 在计算机构自由度时，如何处理局部自由度 ?•什么是虚约束 ? 机构中的虚约束起什么作用 ? 机构中常见的虚约束有哪几种 ? 在计算机构自由度时，如何处理虚约束 ?•什么是基本杆组 ? Ⅱ级杆组有几种型式 ?•机构的组成原理是什么 ?•如何对机构进行结构分析 ?作业习题： 3-1 、 3-2 、 3-3 、连杆机构及其设计基本内容四杆机构的类型及其演化，平面四杆机构的基本特性，平面四杆机构设计。
重点难点重点：①平面四杆机构的基本类型。
②四杆机构极位夹角、行程速比系数、压力角、传动角、死点等基本概念③四杆机构基本设计方法。
难点：平面四杆机构基本特性分析和设计方法。
自我测验•平面四杆机构的基本型式是什么 ? 它有哪些演化形式？其演化目的是什么 ?•曲柄摇杆机构、双曲柄机构和双摇杆机构的特点各是什么 ? 他们有哪些用途 ?•什么叫周转副 ? 什么叫摆动副？什么叫曲柄？曲柄一定是最短杆吗？•铰链四杆机构有曲柄的条件是什么 ?•什么是连杆机构的压力角 ? 什么是传动角 ? 常见四杆机构最大压力角（或最小传动角）发生在什么位置？；•什么是极位夹角 ? 什么是急回运动 ? 什么是行程速比系数 ? 机构具有急回特性的意义是什么？•什么是机构的死点位置 ? 如何利用和避免死点？•平面四杆机构设计的基本命题有哪些？设计方法有哪些？各具有什么特点？作业1. 习题： 3 － 4 、 3-8 、 3 － 9 、 3 － 122. 收集连杆机构的应用实例 ( 不少于 10 例，标出其出处，列出参考文献 ) ，并说明其功能和工作原理。

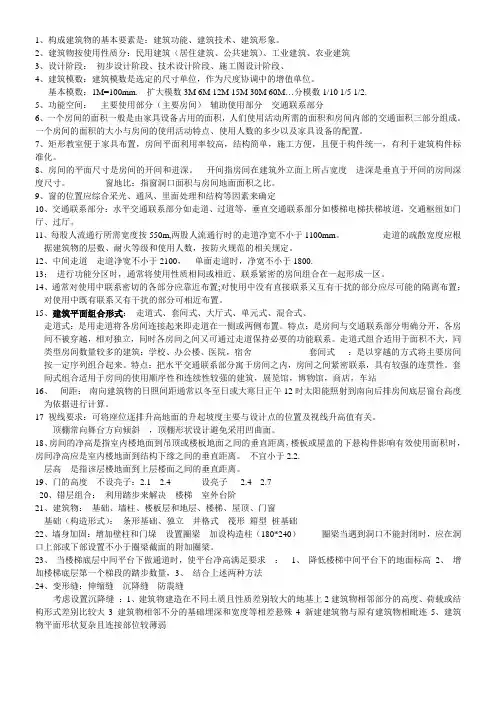

1、构成建筑物的基本要素是：建筑功能、建筑技术、建筑形象。
2、建筑物按使用性质分：民用建筑（居住建筑、公共建筑）、工业建筑、农业建筑3、设计阶段：初步设计阶段、技术设计阶段、施工图设计阶段、4、建筑模数：建筑模数是选定的尺寸单位，作为尺度协调中的增值单位。
基本模数：1M=100mm. 扩大模数3M 6M 12M 15M 30M 60M…分模数1/10 1/5 1/2.5、功能空间：主要使用部分（主要房间）辅助使用部分交通联系部分6、一个房间的面积一般是由家具设备占用的面积，人们使用活动所需的面积和房间内部的交通面积三部分组成。
一个房间的面积的大小与房间的使用活动特点、使用人数的多少以及家具设备的配置。
7、矩形教室便于家具布置，房间平面利用率较高，结构简单，施工方便，且便于构件统一，有利于建筑构件标准化。
8、房间的平面尺寸是房间的开间和进深。
开间指房间在建筑外立面上所占宽度进深是垂直于开间的房间深度尺寸。
窗地比：指窗洞口面积与房间地面面积之比。
9、窗的位置应综合采光、通风、里面处理和结构等因素来确定10、交通联系部分：水平交通联系部分如走道、过道等，垂直交通联系部分如楼梯电梯扶梯坡道，交通枢纽如门厅、过厅。
11、每股人流通行所需宽度按550m,两股人流通行时的走道净宽不小于1100mm。
走道的疏散宽度应根据建筑物的层数、耐火等级和使用人数，按防火规范的相关规定。
12、中间走道走道净宽不小于2100，单面走道时，净宽不小于1800.13；进行功能分区时，通常将使用性质相同或相近、联系紧密的房间组合在一起形成一区。
14、通常对使用中联系密切的各部分应靠近布置;对使用中没有直接联系又互有干扰的部分应尽可能的隔离布置；对使用中既有联系又有干扰的部分可相近布置。
15、建筑平面组合形式：走道式、套间式、大厅式、单元式、混合式、走道式：是用走道将各房间连接起来即走道在一侧或两侧布置。
特点：是房间与交通联系部分明确分开，各房间不被穿越，相对独立，同时各房间之间又可通过走道保持必要的功能联系。
一、选择题1.高差与水平距离之()为坡度。
A.和B,差C、比D、积答案：C2.设AB距离为200.23m,方位角为121?23,36”,则AB的X坐标增量为()m.0Ax-170.919Bx170.919C、104.302D、-1()4.302答案：D3.丈量一正方形的4条边长，其观测中误差均为?2cm,则该正方形周长的中误差为?()cm1,A、0.5B.2C、4D,8答案：C4.在高斯平面直角坐标系中，纵轴为()。
A、X釉，向东为正B、y轴，向东为正C、X轴,向北为正D、y轴，向北为正答案：C5.自动安平水准仪，()。
A、既没有圆水准器也没有管水准器B、没有圆水准器C、既有圆水准器也有管水准器D、没有管水准器答案：D6.导线测量角度闭合差的调整方法是()。
A、反号按角度个数平均分配B、反号按角度大小比例分配C、反号按边数平均分配D、反号按边长比例分配答案：A7.在以()km为半径的范围A,5B、1()C、15D、20答案：B8.钢尺的尺长误差对距离测量产生的影响属于0。
A、偶然误差B、系统误差C、偶然误差也可能是系统误差D、既不是偶然误差也不是系统误差答案：B二、简答题I.简述测记法测定碎部点的操作过程？答：测记法测定碎部点的操作过程为：(1)进入测区后，绘草图领镜(尺)员首先对测站周围的地形、地物分布情况大概看一遍,认清方向，及时按近似比例勾绘一份含主要地物、地貌的草图(若在放大的旧图上会更准确的标明)，便丁•观测时在草图上标明所测碎部点的位置及点号。
(2)仪港观测员指挥立镜员到事先选好的某已知点上准备立镜定向：自己快速架好仪器.连接电子手簿，量取仪器高：然后启动悌作全站仪和电子手簿，选择测量状态，输入测站点号和定向点号、定向点起始方向值(•般把起始方向值置零)和仪器高：瞄准定向棱镜，定好方向后，锁定全站仪度盘，通知立镜者开始胞点。
(3)立镜员在碎部点立棱镜后，观测员及时瞄准棱镜，用对讲机联系、确定镜高(•般设在•个固定的高度,ftll2.0m)及所立点的性旗，输入镜高(镜高不变直接按回乍键)、地物代码(无码作业时直接按回车健)，确认准确照准棱镜后，再按电子手簿上的回车健,待电了手簿发出鸣响声,即说明测点数据已进入电子手簿。
