山建成人教育数字测图原理课程知识要点 期末考试复习资料

第一部分（基础知识）1、数字化测图主要包括哪些内容？广义的数字化测图主要包括：全野外数字化测图（或称地面数字化测图、内外一体化测图）、地图数字化成图、摄影测量和遥感数字化测图。

2、简述数字化测图系统的定义。

数字化测图系统是以计算机为核心，以全站仪、GPS、数字摄影测量仪、数字化仪等为数据采集工具，在外接输入、输出设备软、硬件的支持下，对地形的数字空间数据进行采集、输入、处理、成图、绘图、管理、输出的测绘系统。

3、简述数字化测图系统的分类。

(1)按输入方法可区分为：原图数字化成图系统，航测数字成图系统，野外数字化测图系统，综合采样(集)数字化测图系统；(2)按硬件配置可区分为：全站仪配合电子手簿测图系统，电子平板测图系统等；(3)按输出成果内容可区分为：大比例尺数字化测图系统，地形地籍测图系统，地下管线测图系统，房地产测量管理系统，城市规划成图管理系统等等。

4、简述数字化测图的主要模式。

作业模式：1.数字测记(草图法) 2.电子平板3.内业数字化野外数字化测图的两种主要作业模式（1）数字测记模式（野外测记，室内成图）（2）电子平板模式（野外测绘，实时显示，现场编辑成图）备注详细内容——（1）数字测记模式：a.外业用全站仪测量，电子手簿记录，同时配以人工画草图和编码系统；b.内业将野外测量数据从电子手簿直接传输到计算机中，再配以成图软件，根据编码系统以及参考草图编辑成图。

c.电子手簿可以是全站仪原配套的电子手簿，也可以是专门的记录手簿，或者直接利用全站仪具有的存储器和存储卡作为记录手簿。

（2）电子平板模式:a.即将全站仪与装有成图软件的便携机联机，在测站上全站仪实测地形点，计算机屏幕现场显示点位和图形，并可对其进行编辑，满足测图要求后，将测量和编辑数据存盘。

b.这种模式相当于在现场就得到一张平板仪测绘的地形图，因此，无需画草图，并可在现场将测得图形和实地相对照，如果有错误和遗漏，也能得到及时纠正。

5、简述数字化测图的优点。

数字测图期末考试复习知识点⼀、碎部测量2．碎部测图的⽅法及⽐较（传统、数字）碎部测图⽅法：a传统测图⽅法：平板仪测图、经纬仪测图b航空摄影测量法：航空摄影像⽚—内业制作c数字测图法：地⾯数字测图，数字摄影测图和地形图数字化。

测图⽅法⽐较传统测图：根据碎部点的坐标⼿⼯绘制成图；周期长，精度低，适于⼩区域⼤⽐例尺测图航空摄影测量：利⽤航空摄影像⽚，以控制点为基础，借助内业仪器制作成图。

适于⼤⾯积地形测图。

数字测图：利⽤采集到的数据进⾏计算机处理，⾃动⽣成电⼦地图。

3．⼤平板仪的构造平板：测板、基座、三脚架照准仪：望远镜，直尺，⽀柱对点器：⽤来对中地⾯已知点.附件: 尺⼦,夹⼦,⼤头针,三棱尺,三⾓板4．⼤平板仪测图原理极坐标法已知A,B已知点，测绘其它地物特征点在A点对中，整平，⽤B点定向，固定图纸。

瞄准其它测绘点，定出其⽅向线，再沿⽅向线量取A到该点的距离，按⽐例尺缩绘到图纸上即可。

5．⼤平板测图的准备⼯作1）上级资料成果准备：控制点、图式2）仪器及⼯具准备：检查与检校3）图板准备：图纸：聚脂薄膜、绘图纸绘制坐标格⽹：绘图仪\格⽹尺\直尺展绘控制点：6．⼤平板测图的成图过程①安置平板仪：对点(对中)：使地⾯控制点与图上相应点在同⼀垂直线上。

整平：使平板表⾯⽔平。

定向：使图纸上已知⽅向线与实地⽅向线⼀致。

②测绘特征点:⽤照准仪直尺斜边紧贴图上的a点，照准碎部点上所⽴的尺⼦。

计算出碎部点与测站间的⽔平距离。

在直尺斜边上，根据计算的⽔平距离，按⽐例尺点出碎部点的位置。

③勾绘地物:按地物符号平滑连接。

拼接：取相邻图幅对应点的平均值检查：室内: 符号注记，地物的完整性等室外: 对照实物抽查整饰：完整，完善，美观1..地物符号分类及其表⽰地物符号（表⽰类别、⼤⼩形状及位置）⽐例符号：房屋、江河、森林、果园⽐例符号：控制点、独⽴树、烟囱等半⽐例符号：道路、河流、管道等地物注记：名称、特性说明、数量等2..等⾼线表⽰的原理等⾼线：地⾯上⾼程相等的各相邻点所连成的闭合曲线。

机械原理课程知识要点1．机构中的构件是由一个或多个零件所组成的，这些零件间不能产生相对运动。

2．某机构为Ⅲ级机构，那么该机构至少含有一个Ⅲ级杆组。

3．在单向间歇运动机构中，棘轮机构常用于低速轻载场合。

4．在机械系统中安装飞轮后可使其周期性速度波动减小。

5．平面四杆机构共有6个速度瞬心。

6. 在杆长不等的铰链四杆机构中，若以最短杆为机架，则可能是双曲柄机构。

7．曲柄摇杆机构的死点只能发生在摇杆主动时。

8．渐开线斜齿圆柱齿轮外啮合传动的正确啮合条件中，除对模数和压力角的要求外，还要求两轮螺旋角β之间满足β1=β2且旋向相反。

9．研究渐开线斜齿圆柱齿轮传动时，引用当量齿轮的目的在于选铣刀及进行强度计算。

10．要将一个曲柄摇杆机构转化成双摇杆机构，可以将原机构的摇杆作为机架。

11．下列机构中，没有急回特性的机构是平行双曲柄机构。

12．设计凸轮机构时，在保持从动件运动规律不变的情况下，若增大基圆半径，则压力角减小。

13．与其它机构相比，凸轮机构的最大优点是可实现各种预期的运动规律。

14．凸轮机构中从动件做等加速等减速运动时将产生柔性冲击。

15．当渐开线圆柱齿轮的齿数少于z mi n时，可采用正变位的方法来避免根切。

16．一对渐开线齿轮的连续传动条件是重合度要大于1。

17．研究渐开线斜齿圆柱齿轮传动时，引用当量齿轮的目的在于选铣刀及进行强度计算。

18．渐开线斜齿圆柱齿轮的标准模数规定在法面。

19．含有蜗轮蜗杆的定轴轮系，只能用箭头法确定各轮的转向关系。

20．当加工齿数为15的渐开线标准直齿圆柱齿轮时，一定会产生根切。

21．某机构为Ⅱ级机构，那么该机构含有杆组最高级别为Ⅱ级。

22．平面四杆机构共有6个速度瞬心。

23．惰轮在轮系中，不影响传动比的大小，只影响从动轮的转向。

24．若要实现周期性间歇转动，且希望转角大小可调，可选取棘轮机构。

25．利用飞轮进行调速的原因是它能储存和释放能量。

26．平面机构中，只有一个机架。

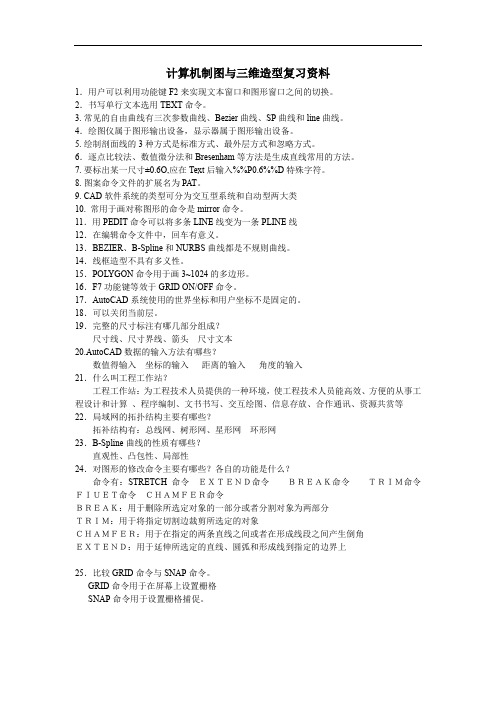

计算机制图与三维造型复习资料1．用户可以利用功能键F2来实现文本窗口和图形窗口之间的切换。

2．书写单行文本选用TEXT命令。

3.常见的自由曲线有三次参数曲线、Bezier曲线、SP曲线和line曲线。

4．绘图仪属于图形输出设备，显示器属于图形输出设备。

5.绘制剖面线的3种方式是标准方式、最外层方式和忽略方式。

6．逐点比较法、数值微分法和Bresenham等方法是生成直线常用的方法。

7.要标出某一尺寸±0.6O,应在Text后输入%%P0.6%%D特殊字符。

8.图案命令文件的扩展名为PA T。

9. CAD软件系统的类型可分为交互型系统和自动型两大类10. 常用于画对称图形的命令是mirror命令。

11．用PEDIT命令可以将多条LINE线变为一条PLINE线12．在编辑命令文件中，回车有意义。

13．BEZIER、B-Spline和NURBS曲线都是不规则曲线。

14．线框造型不具有多义性。

15．POL YGON命令用于画3~1024的多边形。

16．F7功能键等效于GRID ON/OFF命令。

17．AutoCAD系统使用的世界坐标和用户坐标不是固定的。

18．可以关闭当前层。

19．完整的尺寸标注有哪几部分组成？尺寸线、尺寸界线、箭头尺寸文本20.AutoCAD数据的输入方法有哪些？数值得输入坐标的输入距离的输入角度的输入21．什么叫工程工作站？工程工作站：为工程技术人员提供的一种环境，使工程技术人员能高效、方便的从事工程设计和计算、程序编制、文书书写、交互绘图、信息存放、合作通讯、资源共赏等22．局域网的拓扑结构主要有哪些？拓补结构有：总线网、树形网、星形网环形网23．B-Spline曲线的性质有哪些？直观性、凸包性、局部性24．对图形的修改命令主要有哪些？各自的功能是什么？命令有：STRETCH命令ＥＸＴＥＮＤ命令ＢＲＥＡＫ命令ＴＲＩＭ命令ＦＩＵＥＴ命令ＣＨＡＭＦＥＲ命令ＢＲＥＡＫ：用于删除所选定对象的一部分或者分割对象为两部分ＴＲＩＭ：用于将指定切割边裁剪所选定的对象ＣＨＡＭＦＥＲ：用于在指定的两条直线之间或者在形成线段之间产生倒角ＥＸＴＥＮＤ：用于延伸所选定的直线、圆弧和形成线到指定的边界上25．比较GRID命令与SNAP命令。

数字技术知识要点1．将下列数按数值由大到小排在横线上。

(39)10, (101101)2, (2E)16, (46)8, (00101001)8421BCD ._____ (2E)16 > (101101)2 > (39)10 > (46)8 > (00101001)8421BCD _____ 2. 逻辑代数最基本的逻辑关系有 与 、 或 、 非 三种。

3．逻辑函数F=A +B+C D 的反函数F = )D C (B A + 。

4．逻辑函数F=A （B+C ）·1的对偶函数是 BC A + 。

5. 逻辑代数中三种最基本的逻辑运算是与 或 非。

6. 正逻辑规定高电平为1态，低电平为0态。

7. 在数字电路中,稳态时三极管一般都工作在饱和 、截止状态。

8．时序逻辑电路按照其触发器是否有统一的时钟控制分为 同步 时序电路和 异步 时序电路。

9．用555定时器组成施密特触发器，当输入控制端CO 外接10V 电压时，回差电压为 5 v 。

10．要构成容量为4K ×8的RAM ，需要 32 片容量为256×4的RAM 。

11．十进制数25用8421BCD 码表示为0010 0101 12. 以下表达式中符合逻辑运算法则的是A+1=113. 当逻辑函数有n 个变量时，共有2n 个变量取值组合. 14．A+BC=（A+B ）（A+C ）15．在 全部输入是1 输入情况下，“与非”运算的结果是逻辑0。

16．若在编码器中有50个编码对象，则要求输出二进制代码位数为.6 位。

17.一个16选一的数据选择器，其地址输入（选择控制输入）端有4 个。

18．四选一数据选择器的数据输出Y 与数据输入Xi 和地址码Ai 之间的逻辑表达式为Y= .3X A A X A A X A A X A A 01201101001+++19．在下列逻辑电路中，不是组合逻辑电路的有寄存器20．用三线-八线译码器74LS138和辅助门电路实现逻辑函数122A A A Y +=，应用与非门，765410Y Y Y Y Y Y Y =21．一位8421BCD 码计数器至少需要 4 个触发器。

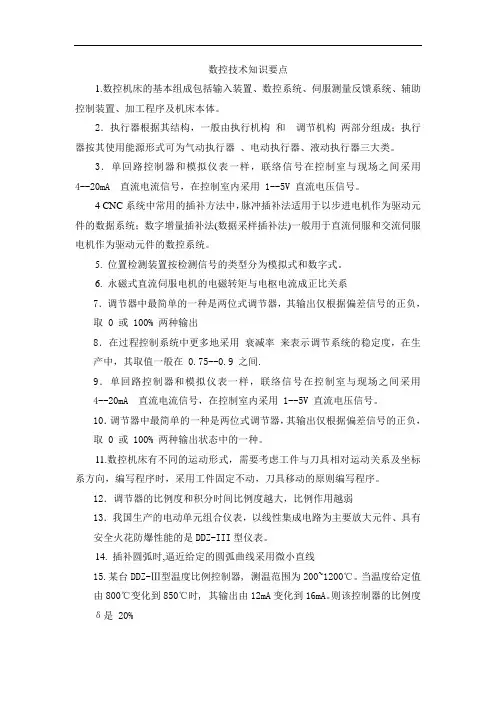

数控技术知识要点1.数控机床的基本组成包括输入装置、数控系统、伺服测量反馈系统、辅助控制装置、加工程序及机床本体。

2．执行器根据其结构，一般由执行机构和调节机构两部分组成；执行器按其使用能源形式可为气动执行器、电动执行器、液动执行器三大类。

3．单回路控制器和模拟仪表一样，联络信号在控制室与现场之间采用4--20mA 直流电流信号，在控制室内采用 1--5V 直流电压信号。

4 CNC系统中常用的插补方法中，脉冲插补法适用于以步进电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)一般用于直流伺服和交流伺服电机作为驱动元件的数控系统。

5. 位置检测装置按检测信号的类型分为模拟式和数字式。

6. 永磁式直流伺服电机的电磁转矩与电枢电流成正比关系7．调节器中最简单的一种是两位式调节器，其输出仅根据偏差信号的正负，取 0 或 100% 两种输出8．在过程控制系统中更多地采用衰减率来表示调节系统的稳定度，在生产中，其取值一般在 0.75--0.9 之间.9．单回路控制器和模拟仪表一样，联络信号在控制室与现场之间采用4--20mA 直流电流信号，在控制室内采用 1--5V 直流电压信号。

10．调节器中最简单的一种是两位式调节器，其输出仅根据偏差信号的正负，取 0 或 100% 两种输出状态中的一种。

11.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用工件固定不动，刀具移动的原则编写程序。

12．调节器的比例度和积分时间比例度越大，比例作用越弱13．我国生产的电动单元组合仪表，以线性集成电路为主要放大元件、具有安全火花防爆性能的是DDZ-III型仪表。

14. 插补圆弧时,逼近给定的圆弧曲线采用微小直线15.某台DDZ-Ⅲ型温度比例控制器, 测温范围为200~1200℃。

当温度给定值由800℃变化到850℃时, 其输出由12mA变化到16mA。

则该控制器的比例度δ是 20%。

1.在采暖和不采暖的多跨厂房中(有空调要求的除外)，高差值等于或小于( 1.2M )时不设高差。

2.在工业厂房建筑中，不属于通风天窗的天窗是( 三角形天窗 )。

3.温度缝又称伸缩缝，是将建筑物( .墙体楼板屋顶)断开。

4.刚性屋面的浮筑层可用的材料为( 石灰砂浆 )。

5.倒铺屋面，其保温材料为( 聚氨脂发泡材料 )。

6.内墙面抹灰类装修，一般包括水泥砂浆，混合砂浆及( 纸筋灰 )。

7.砖砌窗台的出挑尺寸一般为( 60mm )。

8.预制钢筋混凝土楼板在承重墙上的搁置长度应不小于( 180mm )。

9.管线穿越楼板时，何种管线需加套管( 自来水管 )。

10.水磨石地面设置分格条的作用是( 便于维修、防止产生裂缝)11、民用建筑包括居住建筑和公共建筑，其中（公寓）属于居住建筑。

12. 建筑立面的重点处理常采用（对比）手法。

13. 为增强建筑物的整体刚度可采取（构造柱）等措施。

14. 当地下水位很高，基础不能埋在地下水位以上时，应将基础底面埋置在（最低水位200mm ）下，从而减少和避免地下水的浮力和影响等。

15. 屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（防水和排水）。

16. 当上部荷载很大、地基比较软弱或地下水位较高时，常采用（筏形）基础。

17. 可能产生不均匀沉降的建筑物或门窗洞口尺寸较大时，应采用（钢筋混凝土）过梁。

18. 二级建筑物其耐久年限为（ 50~100 ）年。

19. 下列不属于现浇钢筋混凝土楼板优点的是（整体性好）20. 建筑模数中，基本模数的数值为（ 150 mm ）21、建筑物的耐火等级是由构件的燃烧性能、耐火极限两个方面来决定的，共分四级。

22、走道的宽度主要根据人流通行、安全疏散、走道性质、走道侧面门的开启等因素综合考虑。

23、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设墙体水平防潮层并在靠土的垂直墙面设垂直防潮层。

24、现浇梁板式楼板布置中，主梁应沿房间的横方向布置，次梁垂直于主梁方向布置。

工程测量课程知识要点1．若已知两点的坐标分别为：A （412.09，594.83）m ，B （371.81，525.50）m ，则A 到B 的坐标方位角为 239°50′38″。

2.水准测量的测站校核,一般用变动仪器高法法或双面尺法。

3.坐标方位角的取值范围是0-360°。

4.水准测量高差闭合的调整方法是将闭合差反其符号,按各测段的距离成比例分配或按测站数成比例分配。

5.导线的布置形式有闭合导线、附合导线、支导线。

6.地面点沿铅垂线至大地水准面的距离称为该点的绝对高程。

7．某直线的方位角与该直线的反方位角相差180°。

8.水准点的符号,采用英文字母BM 表示。

9．测定指使用测量仪器和工具，通过测量和计算，得到一系列测量数据，或把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。

10．绝对高程：地面点到大地水准面的铅垂距离。

11.大地水准面：与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面。

12.比例尺精度：图上0.1mm 所表示的实地水平长度。

13.方位角：从标准方向的北端起，顺时针量到某直线的夹角。

14.比例尺：地形图上任一线段的长度与地面上相应线段的实际水平长度之比。

15.等高距：相邻等高线之间的高差16.水平角：两方向线在水平面上投影的夹角。

17.地形图：按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。

18.等高线的分类计曲线首曲线间曲线助曲线19.测量工作的原则从整体到局部，先控制、后碎部；没有检核之前不能进行下一步测量工作。

20.点的平面位置的测设方法，各适用什么条件。

直角坐标法：建筑物附件有彼此垂直的主轴线时，适用此法；极坐标法：当测设距离较短，且便于量具的情况；角度交会法：当待测设点远离控制点且不便量距时，常采用此法；距离交会法：建筑场地平坦、量距方便，且控制点离测设点不超过一整尺长度时，适用此法。

21.表示地物的符号的种类，举例说明。

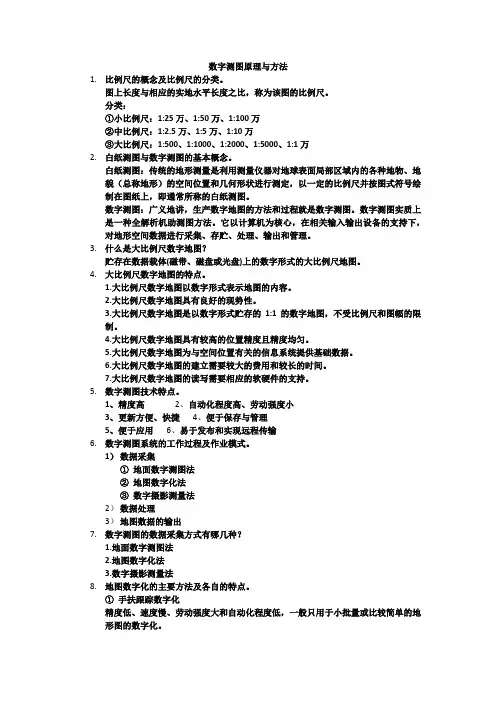

数字测图原理与方法1.比例尺的概念及比例尺的分类。

图上长度与相应的实地水平长度之比，称为该图的比例尺。

分类：①小比例尺：1:25万、1:50万、1:100万②中比例尺：1:2.5万、1:5万、1:10万③大比例尺：1:500、1:1000、1:2000、1:5000、1:1万2.白纸测图与数字测图的基本概念。

白纸测图：传统的地形测量是利用测量仪器对地球表面局部区域内的各种地物、地貌（总称地形）的空间位置和几何形状进行测定，以一定的比例尺并按图式符号绘制在图纸上，即通常所称的白纸测图。

数字测图：广义地讲，生产数字地图的方法和过程就是数字测图。

数字测图实质上是一种全解析机助测图方法。

它以计算机为核心，在相关输入输出设备的支持下，对地形空间数据进行采集、存贮、处理、输出和管理。

3.什么是大比例尺数字地图？贮存在数据载体(磁带、磁盘或光盘)上的数字形式的大比例尺地图。

4.大比例尺数字地图的特点。

1.大比例尺数字地图以数字形式表示地图的内容。

2.大比例尺数字地图具有良好的现势性。

3.大比例尺数字地图是以数字形式贮存的1:1的数字地图，不受比例尺和图幅的限制。

4.大比例尺数字地图具有较高的位置精度且精度均匀。

5.大比例尺数字地图为与空间位置有关的信息系统提供基础数据。

6.大比例尺数字地图的建立需要较大的费用和较长的时间。

7.大比例尺数字地图的读写需要相应的软硬件的支持。

5.数字测图技术特点。

1、精度高2、自动化程度高、劳动强度小3、更新方便、快捷4、便于保存与管理5、便于应用6、易于发布和实现远程传输6.数字测图系统的工作过程及作业模式。

1）数据采集①地面数字测图法②地图数字化法③数字摄影测量法2）数据处理3）地图数据的输出7.数字测图的数据采集方式有哪几种？1.地面数字测图法2.地图数字化法3.数字摄影测量法8.地图数字化的主要方法及各自的特点。

①手扶跟踪数字化精度低、速度慢、劳动强度大和自动化程度低，一般只用于小批量或比较简单的地形图的数字化。

测量学试卷二一、填空题1.工程测量的主要任务是、、。

2.水准测量中，调节圆水准气泡居中的目的是；调节管水准气泡居中的目的是。

3.水平角的定义是，观测水平角时，水平制动后，望远镜的视准轴绕仪器横轴旋转所扫出的面应该是一个面。

4.称为钢尺的尺长误差。

5.某直线的磁方位角（Am）为65°42′，其磁偏角（δ）为东偏3′20″，子午线收敛角（γ）为-2′10″，则该直线的真方位角为，坐标方位角为。

6.水准测量中，设一测站的高差观测中误差为±5mm，若1KM有15个测站，则1KM的高差中误差为，L公里的高差中误差为（写出计算公式）。

7.三角高程测量一般与同时进行。

8.一个测站上，测绘地形图的工作包括、、、。

9.中线测设的方法有和。

10.两点坐标反算中，已知△XAB ＜0，△YAB＞0，而tanα=|△YAB|/|△XAB|，求出α=13°36′24″，则αAB= 。

二、选择题1.下面选项中不属于工程测量任务范围内的是（）。

A)公路运营管理B)测图C)用图D)放样2.在水准测量中，仪器视线高应等于（）。

A)后视读数+后视点高程B)前视读数+后视点高程C)后视读数+前视点高程D)前视读数+前视点高程3.在进行水平角观测时，若瞄准的是目标正上方的某点，则所测的角度结果与该角的实际值相比（）。

A)增大B)减小C)不变D)不确定4.某一钢尺的名义长度为30米，其在标准条件检定时它的实际长度为30.012米，则其尺长改正为（）。

A）30米B）0.012米C）30.012米D）0.006米5.某直线的坐标方位角为45°，则下列象限角表示的直线和该直线重合的是（）。

A）南偏西45°B）南偏东45°C）北偏西45°D）北偏东45°6.设某三角形三个内角中两个角的测角中误差为±4″和±3″，则第三个角的中误差为（）。

A）±4″B）±3″C）±5″D ）±6″7. 已知一导线横坐标增量闭合差为-0.08m ，纵坐标增量闭合差为+0.06m ，导线全长为392.90m ，则该导线的全长相对闭和差为（ ）。
