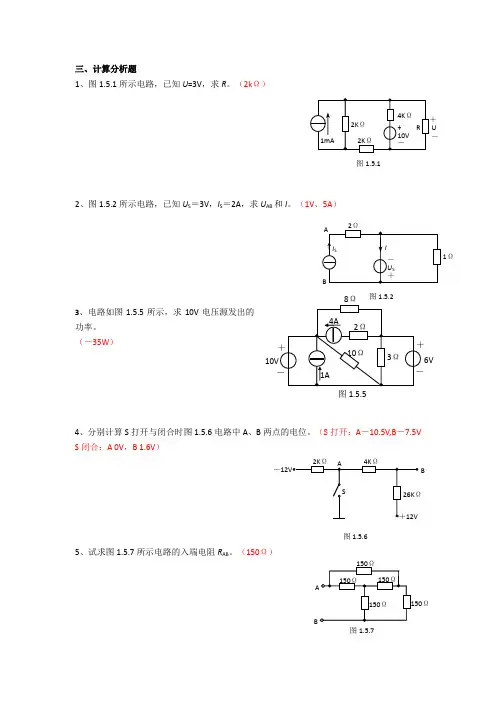

三、计算分析题1、图1.5.1所示电路,已知U =3V ,求R 。
(2k Ω)2、图1.5.2所示电路,已知U S =3V ,I S =2A ,求U AB 和I 。
(1V 、5A )3、电路如图1.5.5所示,求10V 电压源发出的功率。
(-35W )4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。
(S 打开:A -10.5V,B -7.5V S 闭合:A 0V ,B 1.6V )5、试求图1.5.7所示电路的入端电阻R AB 。
(150Ω)1mA2K Ω + 10V - 4K Ω+ R U -2K Ω 图1.5.1I - U S +I S2Ω 1ΩA B 图1.5.210V 1A2Ω 4A10Ω3Ω6V 8Ω +-+ -图1.5.52K ΩSA4K Ω26K ΩB -12V+12V图1.5.6150Ω 150Ω150Ω 150Ω150ΩAB图1.5.76、试求图2.4.1所示电路的电压U 。
7、已知图2.5.1电路中电压U =4.5V ,试应用已经学过的电路求解法求电阻R 。
(18Ω)8、求解图2.5.2所示电路的戴维南等效电路。
(U ab =0V ,R 0=8.8Ω)9、列出图2.5.4所示电路的结点电压方程。
解:画出图2.5.4等效电路图如下:+ U S - 4Ω A B图2.5.19V 12Ω6Ω+U -R1mA20V 5A8Ω12Ω2Ω2V + -+ -图2.5.2 2Ω U ab +-2K3A8VAB 等效图3Ω6/5Ω4Ω2A5A+ + 10V - 4A1Ω+ -6V8V+-图2.5.45Ω6Ω3Ω4Ω2Ω 10V + -4K + 1.5K U -图2.4.1题电路对结点A :231)6531(=-+B A V V对结点B :131)4131(=-+A B V V10、应用等效变换求图示电路中的I 的值。
(10分)解:等效电路如下:11、应用等效变换求图示电路中的I 的值。
《电路分析基础》复习题1及答案一、简答题。
(2×5分=10分)1.常用的提高功率因数的方法是什么?功率因数低有哪些危害? 2.在三相电路中,中线有哪些作用?中线应用需要注意哪些问题?二、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内。
(10×2分=20分)1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。
A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同,但电路组成的三要素均可归结为( )。
A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中,R ab 、R cd 分别为( )。
A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中,E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4,则A 点电位为( ) 。
A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量,列出KCL 和KVL 方程,求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。
8.变压器是根据( )原理制成的一种静止电器。
A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中,以下关系式正确的是( )。
A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中,电流I 的值为( )。
A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300,当t =0时,其瞬时值为u o =155.5V ,试求该电压的最大值及有效值。
第一篇 电阻电路1.图示电路中的u 为( ): A.-5V B.0V C.5V D.10V2.图示电路,求i 。
3.图示电路,求u 。
4.图示电路,求i6Ω3Ω12A6Ω-+ u52i6.图示电路,求受控源吸收的功率7.如图所示电路,求电流i8.对于图示电路,用叠加原理求电路中电压u.9.如图所示电路,求电流I10. 电路如图所示,求网孔电流。
3iΩi5A 2I 2Ω11.如图所示,求节点电压。
12.列写图示电路的节点方程,并求节点电压u 1、u 2、u 313.图示单口网络,求其端口的VCR 关系。
2Ω2Ω8A2A14.求图示电路的端口等效电阻R ab15.图示电路,求R L 上可获得的最大功率。
16.如图所示电路,问R L 等于多少时,负载可获得最大功率?负载获得最大功率为多少?2iab 3Ω3Ω R L1Ω R第二篇 动态电路17.当一个线性元件的伏安特性为dt t di t u )(2.0)( ,则该元件为 ,其值为 18.图示电路中的τ是( )。
A.8s B.4sC.2sD.1s19.如图所示电路,求时间常数τ20.图示稳态电路,求u c 。
u 10H 3A2Fu21.图示直流稳态电路,求电感中的储能。
22.图示电路开关断开已经很久,t =0时开关闭合,i (0+) = ( ) A 。
23.图示电路开关断开已经很久,t =0时开关闭合,求t >0的电感电流i L (t )。
1A2Ω 1Ω2V24.电路中,开关断开之前电路已达到稳态,求t ≥0时的i L (t)。
25.图示电路中,开关动作之前电路已达到稳态,求t ≥0时的u c (t)。
第三篇 正弦电路26.已知正弦电流为: )30t 20cos(10)t (i ︒+π=,该电流信号的角频率为 ,频率f 为 , 初相角为 , 对应的振幅相量为 , 有效值相量为。
27.图示正弦稳态电路, u(t)=( ) A :)452cos(21︒+t V B :cos(245)t +VC : )45t 2cos(2︒+VD :)45t 2cos(22︒+V28.图示正弦稳态电路中,已知U 1=6V ,U 2=8V 。
电路分析期末试题及答案一、选择题(每题3分,共30分)1. 在直流电路中,电压与电流的关系遵循什么定律?A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 焦耳定律答案:A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器并联,接在频率为50Hz的交流电源上,电路的总阻抗是多少?A. 8.04ΩB. 8.16ΩC. 8.22ΩD. 8.34Ω答案:A3. 在理想变压器中,一次侧和二次侧的电压比与什么成正比?A. 频率B. 电阻C. 匝数D. 电流答案:C4. 一个电路中包含一个5V的直流电源和一个10Ω的电阻,通过电阻的电流是多少?A. 0.5AB. 0.25AC. 0.75AD. 1A答案:B5. 二极管的主要特性是什么?A. 单向导电性B. 高电阻C. 高电容D. 可逆性答案:A6. 在电路中,一个电感为0.5H的电感器与一个电阻为20Ω的电阻器串联,电路的总阻抗是多少?A. 20.1ΩB. 20.2ΩC. 20.5ΩD. 21Ω答案:C7. 什么是电路的最大功率传输条件?A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的一半C. 负载阻抗等于源阻抗的两倍D. 负载阻抗无穷大答案:A8. 三相交流电路中,线电压与相电压的关系是什么?A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案:B9. 一个电路中包含一个电容器和一个电感器,当交流电源频率增加时,电路的总阻抗将如何变化?A. 增加B. 减少C. 不变D. 先增加后减少答案:B10. 在电路分析中,戴维宁定理用于简化什么类型的电路?A. 仅包含电阻的电路B. 线性双端网络C. 仅包含电容的电路D. 仅包含电感的电路答案:B二、简答题(每题10分,共40分)11. 解释什么是叠加定理,并给出一个应用叠加定理的例子。
答案:叠加定理是电路分析中的一个重要定理,它指出在一个含有多个电源的线性双端网络中,任意一支路的电流或电压可以看作是由各个独立电源单独作用时在该支路产生的电流或电压的代数和。

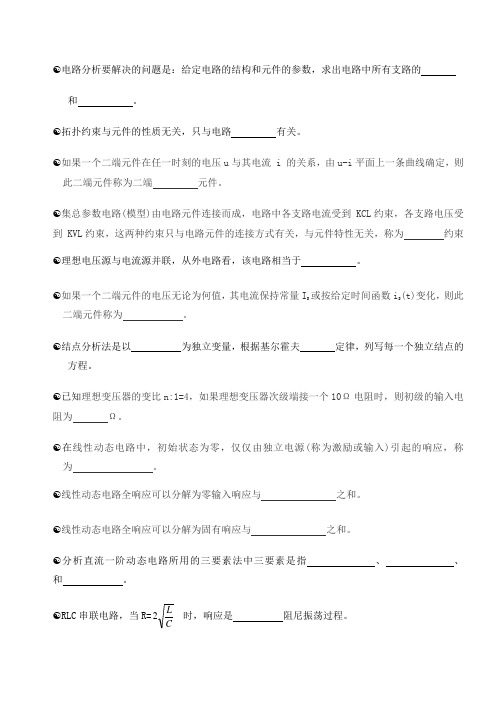

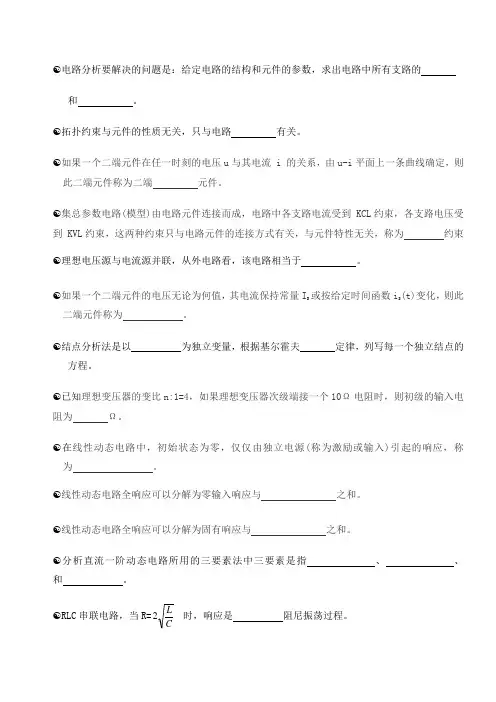

☯电路分析要解决的问题是:给定电路的结构和元件的参数,求出电路中所有支路的 和 。
☯拓扑约束与元件的性质无关,只与电路 有关。
☯如果一个二端元件在任一时刻的电压u 与其电流 i 的关系,由u-i 平面上一条曲线确定,则此二端元件称为二端 元件。
☯集总参数电路(模型)由电路元件连接而成,电路中各支路电流受到 KCL 约束,各支路电压受到 KVL 约束,这两种约束只与电路元件的连接方式有关,与元件特性无关,称为 约束 ☯理想电压源与电流源并联,从外电路看,该电路相当于 。
☯如果一个二端元件的电压无论为何值,其电流保持常量I S 或按给定时间函数i S (t)变化,则此二端元件称为 。
☯结点分析法是以 为独立变量,根据基尔霍夫 定律,列写每一个独立结点的方程。
☯已知理想变压器的变比n:1=4,如果理想变压器次级端接一个10Ω电阻时,则初级的输入电阻为 Ω。
☯在线性动态电路中,初始状态为零,仅仅由独立电源(称为激励或输入)引起的响应,称为 。
☯线性动态电路全响应可以分解为零输入响应与 之和。
☯线性动态电路全响应可以分解为固有响应与 之和。
☯分析直流一阶动态电路所用的三要素法中三要素是指 、 、和 。
☯RLC 串联电路,当R=C L2时,响应是 阻尼振荡过程。
☯正弦量的三要素是指、和。
☯相量表示法是表示正弦量的和的最简便方式。
☯当取关联方向时,电容无件的电压u与电流i时域关系为;电感的电流与电压的时域关系为。
☯在正弦稳态电路中,电容上的电流在相位上要超前电压向量度。
☯在正弦稳态电路中,电容元件伏安关系的相量形式为。
☯在正弦稳态电路中,有功功率的单位是,无功功率的单位是。
☯在三相电路对称负载星型接法中,线电压在数量上是与其相对应的相电压的倍;在相位上超前相电压。
☯动态电路在频率为ω的单一正弦激励下,正弦稳态响应(输出)相量与激励(输入)相量之比,称为正弦稳态的,记为H(jω)。
☯对于正弦稳态电路而言,网络函数定义为相量与相量之比。
直流电路、动态电路、交流电路(含耦合电感、变压器)三个部分。
第一部分直流电路一、复习内容1.电压、电位、电流及参考方向、电功率:UI P =P.5(1)U 、I 参考方向关联:⎩⎨⎧<>=)(00提供实发实吸吸UIP (2)U 、I 参考方向非关联:⎩⎨⎧<>-=)(00提供实发实吸吸UIP 2.欧姆定律:(1)U 、I 参考方向关联:RI U =;(2)U 、I 参考方向非关联:RI U -=3.电压源、电流源及各自特性4.无源和有源二端网络的等效变换(最简等效电路)5.基尔霍夫定律:⎪⎩⎪⎨⎧==∑∑0ii U KVLI KCL6.两种实际电源的等效变换:P.49(1)有伴电压源等效变换成有伴电流源;(2)有伴电流源等效变换成有伴电压源。
注意:任何支路或元件与电压源并联,对外电路而言,总可等效为电压源;任何支路或元件与电流源串联,对外电路而言,总可等效为电流源;理想电压源与理想电流源之间无等效关系。
P.487.支路电流法:1-n 个节点电流(KCL )方程,1+-n b 个回路电压(KVL )方程。
8.网孔电流法:P.98(1)当支路有电流源时的处理,P.99例3-6;(2)当支路有受控源时的处理,P.99例3-7,要列补充方程。
9.节点电压法:P.105(1)只含一个独立节点的节点电压方程:弥尔曼定理。
P.107图3-21;(2)含独立无伴电压源的处理:P.107例3-13;(3)含受控源的处理:P.108例3-14;(4)利用节点电压法求解运算放大电路:P.111例3-17。
10.叠加定理:P.115。
(1)电压源s U 不作用,短路之;(2)电流源s I 不作用,开路之;(3)线性电路中的电压、电流响应可以表为激励的线性组合。
11.戴维南定理:oc U ,开路电压;i R,除源后等效电阻。
I12.最大功率传递定理:当L i R R =时,max 4ociP R =13.运算放大器:利用虚短路、虚断路(虚开路),KCL ;利用节点电压法,注意不得对输出点列写方程。

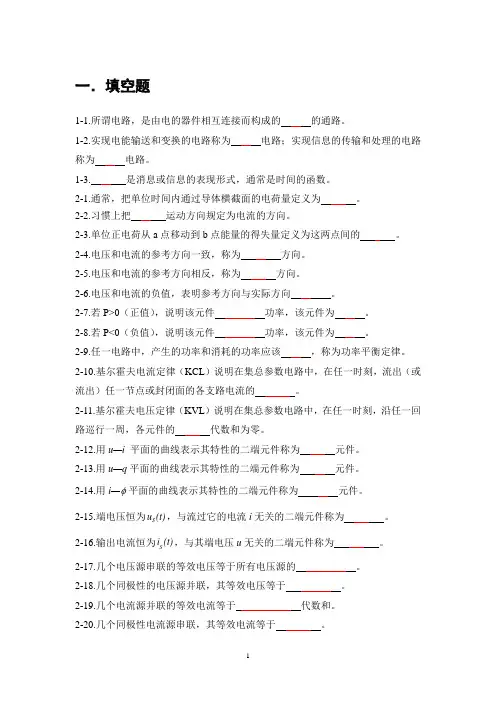

一.填空题1-1.所谓电路,是由电的器件相互连接而构成的的通路。
1-2.实现电能输送和变换的电路称为电路;实现信息的传输和处理的电路称为电路。
1-3. 是消息或信息的表现形式,通常是时间的函数。
2-1.通常,把单位时间内通过导体横截面的电荷量定义为。
2-2.习惯上把运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的。
2-4.电压和电流的参考方向一致,称为方向。
2-5.电压和电流的参考方向相反,称为方向。
2-6.电压和电流的负值,表明参考方向与实际方向。
2-7.若P>0(正值),说明该元件功率,该元件为。
2-8.若P<0(负值),说明该元件功率,该元件为。
2-9.任一电路中,产生的功率和消耗的功率应该,称为功率平衡定律。
2-10.基尔霍夫电流定律(KCL)说明在集总参数电路中,在任一时刻,流出(或流出)任一节点或封闭面的各支路电流的。
2-11.基尔霍夫电压定律(KVL)说明在集总参数电路中,在任一时刻,沿任一回路巡行一周,各元件的代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为元件。
u(t),与流过它的电流i无关的二端元件称为。
2-15.端电压恒为Si(t),与其端电压u无关的二端元件称为。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的。
2-18.几个同极性的电压源并联,其等效电压等于。
2-19.几个电流源并联的等效电流等于代数和。
2-20.几个同极性电流源串联,其等效电流等于。
2-21.某元件与理想电压源并联,其等效关系为。
2-22.某元件与理想电流源串联,其等效关系为。
2-23.两个电路的等效是指对外部而言,即保证端口的关系相同。
3-1.有n个节点,b条支路的电路图,必有条树枝和条连枝。
《电工原理》自考复习题一. 填空题1。
任何一个元件的电压u 与电流i 取关联参考方向时,该元件吸收的功率为p= .当流经元件的电流电压实际方向 时,元件吸收功率,电流电压实际方向 时,元件发出功率。
2.一个恒定电压15V 与内阻3Ω串联的电压源可以等效变换成内阻为 Ω与一个恒定电流为 A 并联的电流源。
3。
已知正弦电压°)V ,电压的有效值为 V ,初相位为 ,频率为 Z H .4。
对于RLC 串联电路发生谐振时的条件为 ,电路的谐振频率f o = ,电路的阻抗值达到最 ,谐振电流达到最 ,此时电路呈 性。
5。
电路中负载大是指负载 大,而负载电阻 。
当负载电阻等于 时负载可获得最大功率。
6.三相对称电动势瞬时值的代数和等于 。
相量和等于 。
7.任何一个元件的电压u 与电流i 取非关联参考方向时,该元件吸收的功率p= .当流经元件的电流电压实际方向一致时,元件 功率,电流电压实际方向相反时,元件 功率.8.一个恒定电流5A 与内阻4Ω并联的电流源可以等效变换成内阻为 Ω与一个恒定电压为 v串联的电压源。
9.已知正弦电流的有效值相量为.I =10∠—45°A ,则其幅值为 A,有效值为 A ,初相位为 。
10.对于RLC 串联电路发生谐振时,又称为 谐振,此时电路的总电压与总电流相位 . 11。
在电力系统中常采用在感性负载两端并联 的方法来提高功率因数,但电路的有功功率 。
12.一阶RL 电路的时间常数为τ= 。
13。
电容元件电流的大小与方向取决于 的变化率,其表达式为 。
14.叠加原理只适用于 电路,任一瞬间各支路中的电流或电压恒等于各独立电源单独作用时在该支路产生响应的 和.15.已知正弦量1u sin (ωt+30°)V,2u sin(ωt-45°)V ,则其相位差为 ,其相位关系为1u 2u 角。
16。
对于RLC 并联电路发生谐振时,电路的阻抗值达到最 ,电路的谐振电流达到最 ,此时电路呈现 性.17。
《电路分析基础》试题库第一部分填空题1.对于理想电压源而言,不允许路,但允许路。
2.当取关联参考方向时,理想电容元件的电压与电流的一般关系式为。
3.当取非关联参考方向时,理想电感元件的电压与电流的相量关系式为。
4.一般情况下,电感的不能跃变,电容的不能跃变。
5.两种实际电源模型等效变换是指对外部等效,对内部并无等效可言。
当端子开路时,两电路对外部均不发出功率,但此时电压源发出的功率为,电流源发出的功率为;当端子短路时,电压源发出的功率为,电流源发出的功率为。
6.对于具有n个结点b个支路的电路,可列出个独立的KCL方程,可列出个独立的KVL方程。
7.KCL定律是对电路中各支路之间施加的线性约束关系。
8.理想电流源在某一时刻可以给电路提供恒定不变的电流,电流的大小与端电压无关,端电压由来决定。
9.两个电路的等效是指对外部而言,即保证端口的关系相同。
10.RLC串联谐振电路的谐振频率。
= 。
11.理想电压源和理想电流源串联,其等效电路为。
理想电流源和电阻串联,其等效电路为。
12.在一阶RC电路中,若C不变,R越大,则换路后过渡过程越。
13.RLC串联谐振电路的谐振条件是=0。
14.在使用叠加定理适应注意:叠加定理仅适用于电路;在各分电路中,要把不作用的电源置零。
不作用的电压源用代替,不作用的电流源用代替。
不能单独作用;原电路中的不能使用叠加定理来计算。
15.诺顿定理指出:一个含有独立源、受控源和电阻的一端口,对外电路来说, 可以用一个电流源和一个电导的并联组合进行等效变换,电流源的电流等于一端口的电流,电导等于该一端口全部置零后的输入电导。
16.对于二阶电路的零输入相应,当R=2ylL/C时,电路为欠阻尼电路,放电过程为放电。
17.二阶RLC串联电路,当R 2^L时,电路为振荡放电;当R=时,电路发生等幅振荡。
18.电感的电压相量于电流相量n /2,电容的电压相量于电流相量n/2。
19.若电路的导纳Y=G+jB,则阻抗Z=R+jX中的电阻分量R=,电抗分量X=(用G和B表示)。
电路分析复习题电路分析复习题一、填空题1、电流所经过的路径叫做 电路 ,通常由 电源 、 负载 和 中间环节 三部分组成。
2、无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
3、通常我们把负载上的电压、电流方向(一致)称作 关联 方向;而把电源上的电压和电流方向(不一致)称为 非关联 方向。
4、 欧姆 定律体现了线性电路元件上电压、电流的约束关系,与电路的连接方式无关; 基尔霍夫 定律则是反映了电路的整体规律,其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系, KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系,具有普遍性。
5、理想电压源输出的 电压 值恒定,输出的 电流值 由它本身和外电路共同决定;理想电流源输出的 电流 值恒定,输出的 电压 由它本身和外电路共同决定。
6、电阻均为9Ω的Δ形电阻网络,若等效为Y 形网络,各电阻的阻值应为 3 Ω。
7、实际电压源模型“20V 、1Ω”等效为电流源模型时,电流源=S I 20 A ,内阻=i R 1 Ω。
8、负载上获得最大功率的条件是 电源内阻 等于 负载电阻 ,获得的最大功率=min PU S 2/4R 0 。
9、在含有受控源的电路分析中,特别要注意:不能随意把 控制量 的支路消除掉。
10、以客观存在的支路电流为未知量,直接应用 KCL 定律和 KVL 定律求解电路的方法,称为 支路电流 法。
11、当复杂电路的支路数较多、网孔数较少时,应用网孔电流法可以适当减少方程式数目。
这种解题方法中,是以 假想 的网孔电流为未知量,直接应用 KVL 定律求解电路的方法。
12、当复杂电路的支路数较多、结点数较少时,应用 结点 电压法可以适当减少方程式数目。
这种解题方法中,是以 结点电压为未知量,直接应用 KCL 定律和 欧姆 定律求解电路的方法。
13、在多个电源共同作用的 线性 电路中,任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ,称为叠加定理。
电路复习题含答案解析一、选择题1. 欧姆定律的基本表达式是什么?A. V = IRB. I = V/RC. R = V/ID. V = I * R答案:A解析:欧姆定律描述了电压(V)、电流(I)和电阻(R)之间的关系,其基本表达式为 V = IR,其中 V 是电压,I 是电流,R 是电阻。
2. 一个电路中的总电阻为 100 欧姆,如果并联一个 50 欧姆的电阻,新的总电阻是多少?A. 25 欧姆B. 50 欧姆C. 75 欧姆D. 100 欧姆答案:B解析:并联电阻的总电阻计算公式为 1/R_total = 1/R1 + 1/R2,其中 R1 和 R2 是并联的电阻。
代入数值得 1/R_total = 1/100 +1/50 = 3/100,所以R_total = 100/3 ≈ 33.33 欧姆,但选项中没有这个数值,考虑到题目可能存在简化,正确答案应该是并联后电阻减小,所以选择 B。
二、简答题1. 什么是基尔霍夫电流定律和基尔霍夫电压定律?解析:基尔霍夫电流定律(KCL)指出,在一个电路节点上,流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律(KVL)则指出,在任何闭合电路中,沿着闭合路径的电压降之和等于电压升之和。
2. 什么是串联和并联电路?它们的基本特性是什么?解析:串联电路是指电路元件首尾相连,形成单一的电流路径。
串联电路的基本特性是总电阻等于各个电阻之和,且所有元件中的电流相同。
并联电路是指电路元件两端分别连接,形成多个电流路径。
并联电路的基本特性是总电阻的倒数等于各个电阻倒数之和,且各个元件两端的电压相同。
三、计算题1. 一个电路由两个电阻 R1 = 200 欧姆和 R2 = 300 欧姆串联组成,求电路的总电阻。
解析:串联电路的总电阻等于各个电阻之和。
因此,总电阻R_total = R1 + R2 = 200 + 300 = 500 欧姆。
2. 如果上述电路两端加上 12V 的电压,求通过 R1 的电流。
一.单项选择题:1.图示电路中电流i S 等于(-3A )1)1.5A 2)-1.5A 3)3A 4)-3A2.图示电路中电流I 等于(-2A )1)2A 2)-2A 3)3A 4)-3A3.电路如图示, U ab 应为 (0V )A. 0 VB. -16 VC. 0 VD. 4 Va4.图示直流稳态电路中电压U 等于(-10V )1)12V 2)-12V 3)10V4)-10V5.图示电路中电压U等于(2V)1)2V2)-2V3)6V4)-6V6.图示电路中5V电压源发出的功率P等于(15W)1)15W2)-15W3)30W4)-30W7.图示电路中负载电阻R L获得的最大功率为(4W)1)2W2)4W3)8W4)16W8.电路如图所示, 若R、U S、I S均大于零,, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电流源吸收功率, 电压源供出功率C. 电阻与电压源吸收功率, 电流源供出功率D. 电阻吸收功率,供出功率无法确定答( B )UI S9.图示单口网络的等效电阻R ab 等于(2Ω)1)2Ω 2)3Ω 3)4Ω 4)6Ω10.图示电路中开关闭合后电容的稳态电压u C (∞)等于(-2V )1)-2V 2)2V 3)-5V 4)8V11.图示电路的开关闭合后的时间常数等于(2S )1)0.5s 2)1s 3)2s 4)4s11.图示正弦电流电路中电流i (t )等于(2 cos (2t -53.1°)A )1)2 cos (2t +53.1°)A 2)2 cos (2t -53.1°)A 3)2 cos(2t+36.9°)A4)2 cos(2t-36.9°)A5 A )13.图示正弦电流电路中电流i R(t)的有效值等于(21)5A2)10A5 A3)210 A4)214.图示电路中电阻R吸收的平均功率P等于(4W)1)16W2)8W3)4W4)2W15.图示正弦电流电路中电压u(t)超前电流i S(t)的角度等于(-26.6°)1)-26.6°2)-45°3)26.6°4)53.1°16.图示正弦电流电路中,已知电流有效值I R=3A,I L=1A。
2019年高中物理高考二轮复习专题05:电路分析一、单选题(共4题)1.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上,如图中的a、b、c所示,根据图线可知()A. 反映P r变化的图线是bB. 电源电动势为8VC. 电源内阻为1ΩD. 当电流为0.5A时,外电路的电阻为6Ω2.如图所示,在竖直放置的平行板电容器的金属板内侧表面系一绝缘细线,细线下端系一带电小球,带电小球静止时绝缘细线与金属板的夹角为θ.电容器接在如图所示的电路中,R1为电阻箱,R2为滑动变阻器,R3为定值电阻.闭合开关S,此时R2的滑片在正中间,电流表和电压表的示数分别为I 和U.已知电源电动势E和内阻r一定,电表均为理想电表.以下说法正确的是()A. 保持R1不变,将R2的滑片向右端滑动,则I读数变小,U读数变大B. 小球带正电,将R2的滑片向左端滑动过程中会有电流流过R2C. 增大R1,则I读数变大,U读数变小D. 减小R1,则U的变化量的绝对值与I的变化量的绝对值的比值不变3.在图甲所示的电路中,电源的电动势为3.0V,内阻不计,灯L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关闭合后,下列说法中正确的是()A. 灯泡L1的电流为灯泡L2的电流2倍B. 灯泡L1的电阻为7.5ΩC. 灯泡L2消耗的电功率为0.75WD. 灯泡L3消耗的电功率为0.30W4.如图,电路中有四个完全相同的灯泡,额定电压均为U.变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1:n2和电源电压U1为()A.1:2 :2UB. 1:2:4UC. 2:1 : 4UD. 2:1 :2U二、多选题(共9题)5.如图所示的U-I图象中,直线I为某一电源路端电压与电流的关系图线,直线Ⅱ为某一电阻R的U-I 图线.用该电源直接与电阻R相连组成闭合电路.由图象可知()A.R的阻值为1.5ΩB. 电源的电动势为3.0V,内阻为1.5ΩC. 电源的输出功率为3WD. 电源R消耗的功率为1.5W6.如图所示,已知电源电动势E=2 V,电源内阻r=0.5 Ω,小灯泡电阻R0=2 Ω,滑动变阻器R最大阻值为10 Ω。
电路分析期末试题及答案第一题:简答题(20分)考察内容:电路分析基础知识答案:1. 什么是电路分析?电路分析是指通过分析和计算电路中各个元件之间的电流、电压和功率等关系,来研究电路的性质和特点。
2. 什么是欧姆定律?欧姆定律是指在电流通过某些导体时,电流与电压成正比例关系。
它可以用数学公式表示为V = IR,其中V表示电压,I表示电流,R表示电阻。
3. 什么是电压分压?电压分压是指在一个电路中,通过合理的串联或并联连接电阻,以降低或提高一部分电压。
4. 什么是电流分流?电流分流是指在一个电路中,通过合理的并联或串联连接电阻,以分配电流,使部分电流绕过某些元件。
5. 什么是戴维南定理?戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻,从而简化电路分析。
6. 什么是欧姆定律?欧姆定律是指在电流通过某些导体时,电流与电压成正比例关系。
它可以用数学公式表示为V = IR,其中V表示电压,I表示电流,R表示电阻。
7. 什么是电压分压?电压分压是指在一个电路中,通过合理的串联或并联连接电阻,以降低或提高一部分电压。
8. 什么是电流分流?电流分流是指在一个电路中,通过合理的并联或串联连接电阻,以分配电流,使部分电流绕过某些元件。
9. 什么是戴维南定理?戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻,从而简化电路分析。
10. 什么是电路节点?电路节点是指电路中的连接点或交叉点,常用符号表示为一个空心圆圈。
在节点处,电流可以自由地分流或汇聚。
第二题:计算题(40分)考察内容:串联和并联电路的计算答案:1. 已知电路中有三个电阻,分别为R1 = 20Ω,R2 = 30Ω和R3 =40Ω,求它们的串联电阻。
解:串联电阻的计算公式为RT = R1 + R2 + R3,代入数值得RT =20Ω + 30Ω + 40Ω = 90Ω。
2. 已知电路中有两个电阻,分别为R1 = 60Ω和R2 = 30Ω,求它们的并联电阻。
《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u,i参考方向不一致,令u=-10V,消耗功率为0.5W,则电阻R为()。
A.200ΩB.-200ΩC.100ΩD.-100Ω答案:A2.两个电阻串联,R1:R2=1:2,总电压为60V,则U1的大小为()。
A.10VB.20VC.30VD.40V答案:B3.已知接成Y形的三个电阻都是30Ω,则等效三角形的三个电阻阻值为()。
A.全是10ΩB.两个30Ω一个90ΩC.全是90ΩD.全是30Ω答案:C4.电流i的值是()。
A.1AB.1.5AC.0.5AD.2A答案:C5.有功功率的单位是()。
A.WB.VARC.AD.V·A答案:A6.当电阻R上的u,i参考方向为非关联时,欧姆定律的表达式应为()。
A.U=RiB.U=-RiC.U=R丨i丨D.以上都不正确答案:B7.一阶RC电路的时间常数是(),一阶RL电路的时间常数是()。
A.R/C,RLB.RC,L/RC.C/R,RLD.RC,R/L答案:B8.某一电路中,为含源一端口网络的等效电阻,为开路电压,为短路电流,在()条件下不存在诺顿等效电路。
A.为无限大而为有限制B.和都为有限值C.为有限值,为有限值D.为0,为有限值答案:D9.要求某一含源网络的等效电阻时,需要将所有的独立电源()处理。
A.都化为电流源B.都化为电压源C.不做改变D.置零答案:D10.某一电路的独立电压源为Us,串联电阻为,可以转换为电流源=()和电阻()联电路。
,并联,串联C.,并联D.,串联答案:A11.RC一阶电路的零状态响应,u C按指数规律(),i C按指数规律()。
A.上升,衰减B.上升,上升C.衰减,上升D.衰减,衰减答案:A12.RL一阶电路的零状态响应,u L按指数规律(),i L按指数规律()。
A.上升,衰减B.上升,上升C.衰减,上升D.衰减,衰减答案:D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时,其中θ取决于()。
《电路分析》课程考试样卷时量:120分钟 总分:100分一、单项选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案填入题干的括号中。
(本大题共8小题,每题4分,总计32分) 1、图示电路中a 、b 端的等效电阻R ab 为()A.R R R R R 12323++ B. ()R R R R R R 133123+++ C. ()321321R R R R R R +++ D. R R R R R 23123+++a b2R 3R2、图示电路中N 0为无源线性电阻网络,U S 为直流电压源。
R 消耗的功率为P 1,若电源电压增为2U S ,电阻R 的功率为P 2,则( )A. P P 212=B. P P 214=C. P P 218=D.P P 2112=RU3、图示直流电路中,由叠加定理可得电压U 为( )A. U I R =S 1B. U U R R R =+⋅S 121C. U U I R R R R =++⋅S S 2121D. U U I R R R R =-+⋅S S 1121R I SS4、(本小题4分)图示正弦交流电路中,各电压表读数均为有效值。
已知电压表V 、1V 和2V 的读数分别为10V 、6V 和3V ,则电压表3V 读数为( )B. 5VC. 4VD. 11V5、图示电路的戴维南等效电路的参数是:A. ⎩⎨⎧Ω==8V 4O OC R UB. ⎩⎨⎧Ω==6V 10O OC R UC. ⎩⎨⎧Ω==6V 2O OC R UD. ⎩⎨⎧Ω==8V 10OOC R UabV46、图示电路中电感电流()i t L t =25e -A,则()i t 等于()A. 2.55-e tAB. 45-e t AC. 6e -t5A D. 10e -t5A7、图示电路在t <0时处于稳态。
t =0时开关打开。
则t ≥0时i t L ()等于( )A. A e201.0t- B. 6001e A .-t C. 3001e A .-t D. 6100e A -t8、若图示并联电路中,4=G S ,5=C ωS ,L ω1=8S ,则该电路的阻抗(模)Z 等于( )A. 2.0?B. 25.0?C. 5.0? D. 12.0?Lω1j二、填充题:在下列各题中,请将题止所要求的解答填入题干中的各横线上方内。
☯集总参数电路(模型)满足两类约束,这两类约束分别是拓扑约束和元件约束。
☯拓扑约束与元件的性质无关,只与电路有关。
☯如果一个二端元件在任一时刻的电压u与其电流 i 的关系,由u-i平面上一条曲线确定,则此二端元件称为二端元件。
☯集总参数电路(模型)由电路元件连接而成,电路中各支路电流受到 KCL约束,各支路电压受到 KVL约束,这两种约束只与电路元件的连接方式有关,与元件特性无关,称为约束
☯理想电压源与电流源并联,从外电路看,该电路相当于。
☯如果一个二端元件的电压无论为何值,其电流保持常量I S或按给定时间函数i S(t)变化,则此二端元件称为。
☯结点分析法是以为独立变量,根据基尔霍夫定律,列写每一个独立结点的方程。
☯已知理想变压器的变比n:1=4,如果理想变压器次级端接一个10Ω电阻时,则初级的输入电阻为Ω。
☯双口网络的等效参数表示方法有种。
☯在线性动态电路中,初始状态为零,仅仅由独立电源(称为激励或输入)引起的响应,称为。
☯线性动态电路全响应可以分解为零输入响应与之和。
☯线性动态电路全响应可以分解为固有响应与之和。
☯分析直流一阶动态电路所用的三要素法中三要素是指、、和。
☯RLC 串联电路,当R=C
L 2
时, 阻尼振荡过程。
☯正弦量的三要素是指 、 和 。
☯相量表示法是表示正弦量的 和 的最简便方式。
☯当取关联方向时,电容无件的电压u 与电流i 时域关系为 ;电感的电流与电压的时域关系为 。
☯在正弦稳态电路中,电容上的电流在相位上要超前电压向量 度。
☯在正弦稳态电路中,电容元件伏安关系的相量形式为 。
☯在正弦稳态电路中,有功功率的单位是 ,无功功率的单位是 。
☯在三相电路对称负载星型接法中,线电压在数量上是与其相对应的相电压的 倍;在相位上超前相电压 。
☯动态电路在频率为ω的单一正弦激励下,正弦稳态响应(输出)相量与激励(输入)相量之比,称为正弦稳态的 ,记为H (j ω)。
☯对于正弦稳态电路而言,网络函数定义为 相量与 相量之比。
☯含有电感、电容和电阻元件的单口网络,在某些工作频率上,出现端口电压和电流波形相位相同的情况时,称电路发生 。
☯L 、C 串联谐振时,该电路相当于 路。
☯RLC 并联电路的谐振频率为 。
☯在L 1和L 2两个串联耦合电感电路当中,当互感系数为M 顺接时,其相当与一个自感系数为 的电感。
不含铁心(或磁芯)的耦合线圈称为 变压器,它在电子与通信工程和测量仪器中得到广泛应用。
1、用网孔分析法计算下图示电路中的网孔电流1i 和2i 。
2、列出下图所示电路的结点方程,计算出三个结点电压(图中r = 1Ω)。
3、图示电路已经稳定,开关原来一直闭合,在t =0时断开开关,用三要素法求t > 0的电感电流i(t)和电压u(t)。
4、电路如下图所示,已知V U S 24=,Ω=31R ,Ω=62R ,Ω=43R ,Ω=24R ,F C 6
1=。
0=t 时,
开关S 断开,求)(t u C ,
(i C
5、下图所示正弦交流电路,试用叠加定理求图中电流L
I 。
S U
4R
6、正弦稳态电路如下图所示,已知V U S ︒∠=0120 ,Ω-==302
1j Z Z ,Ω=303Z 。
试求Z 为何值时,Z 能获得最大功率并求出此最大功率。
7、如图所示的电路中,S S R U 、 分别为某晶体管收音机低频功放电路的等效电源和输出电阻,扬声器(负载)的阻抗为L R ,已知Ω=Ω=∠=8,72,06L
S S R R U , 求:(1)功放电路直接与负载相连时负载吸收的功率;
(2)若以理想变压器为中间环节,为使负载能获得最大功率,则应选择匝比n 为多少?负载上获得的最大功率为多少?
8、下图所示电路中,理想变压器的匝比4/21==N N n ,V U S 18=,Ω=200S R ,负载Ω=10R 。
试求:
(1) 负载R 折合到原边的等效电阻R '; (2) 电流1I 和2I ;电压1U 和2U ; (3) 负载得到的平均功率P 。
