基于单片机的八路抢答器开题报告

楚雄师范学院本科毕业论文（设计）开题报告书题目简易8路抢答器的设计姓名阮文武学号20081042130系（院）物理与电子科学系专业电子信息科学与技术指导教师舒鑫柱2011年12 月25 日课题的主要内容：一、8路抢答器功能简介抢答器作为一种工具，已经广泛应用于各种智力和知识竞赛场合。

本文介绍了一种用74系列常用集成电路及常用芯片设计的数码显示八路抢答器的电路组成、设计思路及功能。

该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。

主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。

若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的发光二极管，提示主持人本轮抢答无效，实现报警功能。

二、设计要求及内容在许多比赛活动中，为了准确、公正、直观地判断出第一抢答者，通常设置一台抢答器，通过数显、灯光或音响等多种手段指示出第一抢答者。

（1）设计制作一个可容纳8组参赛的数字式抢答器，每组设置一个抢答按钮供抢答者使用。

（2）电路具有第一抢答信号的鉴别和锁存功能。

在主持人系统发出抢答指令后，若参赛者按抢答开关，则该组指示灯亮并用组别显示电路显示出抢答者的组别，同时指示灯(发光二极管)亮。

此时，电路应具备自锁存功能，使别组的抢答开关不起作用。

（3）若超时仍无人抢答，则报警指示灯熄灭。

三、设计及原理1、总体方案设计（1）设计原理①本题的根本目的在于准确判断出第一抢答者的信号并将其锁存。

实现这一功能可选择使用锁存器实现。

在得到第一信号之后应立即将电路的输入封锁，即使其他组的抢答信号无效。

但是，第一抢答信号应该在主持人发出抢答命令之后才有效。

②当电路形成第一抢答信号之后，用编码、译码及数码显示电路显示出抢答者的序号，也可以用发光二极管直接指示出序号。

③在主持人没有按下开始抢答按钮前，参赛者的抢答开关无效；当主持人按下开始抢答按钮后，开始进行30秒倒计时，此时，若有选手抢答，显示该组别并使抢答指示灯亮表示“已有人抢答”；当计时时间到，仍无选手抢答，则计时指示灯灭表示“时间已到”，主持人清零后开始新一轮抢答。

关于八路抢答器的设计报告2019-06-23关于八路抢答器的设计报告篇一：八路抢答器设计报告课程名称：数字电路课程设计设计题目：八路数字抢答器一、实验名称：八路数字抢答器二、实验目的：1.熟悉芯片引脚的识别方法，以及原理。

2.掌握与非门实现其他逻辑门电路的方法。

3. 掌握电路板的焊接技术。

4.加深对模拟电路和数字电路课程的理解和认识。

三、实验要求：主持人没有宣布抢答开始时，抢答不起作用，在主持人宣布抢答开始后，可以进行抢答。

它的任务是从八名参与者中确定出最先的抢答者，立即将其编号锁存，并在LED数码管上显示选手的编号，同时用LED灯显示。

此外，封锁输入电路，禁止其他选手抢答，优先抢答选选手的编号一直保存到主持人将系统清零为止（即复位操作）。

为此我们小组决定就这次机会设计一个低成本但又能满足需要的八路智力竞赛抢答器，并通过安装与调试。

四、使用元件：以及排线、焊锡若干。

五、工作原理：接通电源后，主持人先进行复位，此时七段显示器显示“0”ご耸鼻来鹌鞔τ谙允咀刺。

当主持人宣布“开始抢答”ご耸鼻来鹌骺始工作。

当参加智力竞赛的选手摁下手中的抢答器时LED数码管会点亮提示ね时，七段显示器显示该小组的编号。

只有最先抢答者的编号才能被锁存，并在LED数码管上显示选手的编号。

由以上两个条件可以想到：用D触发器来实现，D触发篇二：八路抢答器实验报告能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。

优先编码电路、CD4511集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。

八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。

抢答器数字优先编码电路由D1-D12组成，实现数字的编码。

CD4511是一块含BCD-7段锁存/译码/驱动电路于一体的集成电路。

抢答器报警电路由NE555接成音多谐振荡器构成。

基于单⽚机的⼋路抢答器电⼦线路课程设计设计报告题⽬⼋路抢答器指导教师院系机械电⼦与建筑⼯程学院班级学号姓名成绩⼆〇〇⼗年12 ⽉24 ⽇⽬录第⼀章绪论1.1摘要1.2设计要求第⼆章整体设计⽅案2.1单⽚机的选择2.2单⽚机的基本结构第三章硬件设计3.1最⼩系统的设计3.2按键控制电路第四章软件设计4.1抢答器的设计流程图4.2程序设计第五章系统的仿真5.1抢答器protues系统的仿真第六章制作PCB电路板6.1⽤protel2004绘制电路原理图6.2⽣成PCB印制电路板第七章电路板制作及调试7.1制作电路板出现的问题及解决⽅法7.2电路调试出现的问题及解决⽅法⼼得体会参考⽂献第⼀章绪论1.1摘要：在许多⽐赛活动中，为了准确、公正、直观地判断出第⼀抢答者，通常设置⼀台抢答器，通过数显、灯光及⾳响等各种⼿段批⽰出第⼀抢答者。

同时，还可以设置计分、犯规及奖惩记录等各种功能。

本课题是⽤单⽚机设计可容纳8组参赛者同时参赛，每组设置⼀个按钮供参赛者抢答使⽤，当⼀个组抢答器按下后蜂鸣报警器响起，由于抢答器具有第⼀信号鉴别和锁存功能使其余的组就抢答⽆效，抢答的组回答问题后由主持⼈进⾏加减分，然后主持⼈按复位键后继续进⾏抢答。

关键词：抢答按钮、蜂鸣器报警、复位。

1.2设计要求：1)设计制作⼀个可容纳⼋组参赛者的数字智⼒抢答器，每组设置⼀个抢答按钮供抢答者使⽤。

2)抢答器具有第⼀信号鉴别和锁存功能，使除第⼀抢答者外的按钮⽆作⽤。

3)设置⼀个主持⼈“复位”按钮。

4)主持⼈复位后，开始抢答，对应的LED灯显⽰抢答组别，蜂鸣器发出报警声。

本次课程设计是最简单的⼋路抢答器，每⼀组都有⼀个对应的LED灯来显⽰是否抢答成功。

有⼀个复位按钮，当⼀次抢答完时，按下复位按钮就可以进⾏下⼀次抢答。

第⼆章整体设计⽅案2.1 单⽚机的选择考虑到这是第⼀次做课程设计，再设计过程中可能会出现很多问题所以我们选择了可以重复烧程序的89C52。

单片机原理及系统课程设计专业：电气工程及其自动化班级：姓名：学号：指导教师：兰州交通大学自动化与电气工程学院2014 年 1 月 17 日基于单片机的八路抢答器1实验目的（1）进一步熟悉和掌握单片机的结构及工作原理。

（2）掌握单片机的接口技术及相关外围芯片的特性及控制方法。

（3）通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术，了解有关电路参数的计算方法。

2八路抢答器的功能与操作2.1功能（1）抢答定时，回答定时，并调整抢答和回答时间。

（2）锁住违规抢答的选手的抢答权。

（3）保存并显示选手成绩。

2.2 操作按下抢答键之前抢答的属于违规操作，锁住他们的本次抢答权利。

按下抢答之后有权利的可以抢答，在规定时间内抢答到则进入答题环节，无人抢答则开始下一轮。

回答环节也是在规定时间内作答，正确则加分，错误则扣分，在规定时间内未作答按打错处理。

按下显示成绩后可以通过加减查看每位选手成绩，按确定退出。

按下修改后选择修改序号，“1”为修改抢答时间，“2”为修改答题时间。

确定键进入，加减键修改，确定键确认。

3八路抢答器整体设计方案本次设计以AT89C51为主芯片，利用数码管、按键、电阻、晶振、蜂鸣器等组成的硬件电路。

通过软件实现具体的功能。

软件包括如下模块：（1）初始化模块（2）等待及违规抢答处理模块（包含锁存环节）（3）倒计时模块（包含抢答和答题倒计时）（4）显示模块（包含抢答及答题按键检测环节）（5）延迟模块（包含显示和按键延迟）（6）计时模块（50ms）（7）蜂鸣模块（按音节原理发声）（8）抢答模块（有效及无效抢答）（9）回答模块（加分及减分）（10）时间调整模块（抢答及回答时间调整）（11）成绩显示模块4 硬件设计根据八路抢答器的功能要求，并结合对51系列单片机的资源分析，采用此系列中的主流型号AT89C51作为电路系统的控制核心。

基本硬件电路图如附录1所示。

4.1按键将按键的一端接地，另一端接到引脚上。

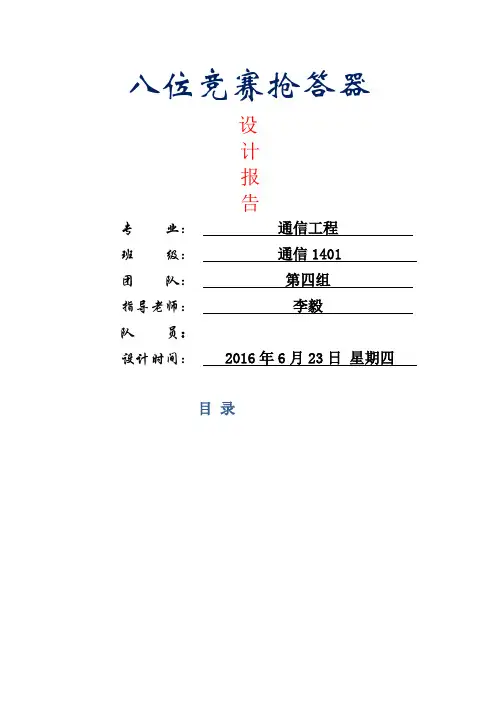

八位竞赛抢答器设计报告专业：通信工程班级：通信1401 团队：第四组指导老师：李毅队员：设计时间：2016年6月23日星期四目录一、项目概述和要求项目概述单片机作为计算机的一个重要分支，其应用范围很广，发展也很快，它已成为在现代电子技术、计算机应用、网络、通信、自动控制与计量测试、数据采集与信号处理等技术中日益普及的一项新兴技术，应用范围十分广泛。

对于计算机专业的学生来说，即使暂时没有从事单片机的应用与开发，学习单片机也有很重要的意义。

学习它，不仅为将来可能从事该方面的开发打下基础，另一方面，由于单片机作为微型计算机的一个种类，麻雀虽小，五脏俱全，可以把它当作微型计算机的一个简化模型来看待，学习单片机可以加深对微型计算机工作原理的理解，更加清楚计算机的脉络。

同时，提供了一个实际应用手段。

21世纪，是一个信息技术飞速发展的时代，智力竞赛是一种形式比较活泼的教育方式，是人们休闲娱乐生活的一部分。

这些竞赛一方面充实了人们的娱乐生活，另一方面也提高了人们努力汲取相关领域的知识的兴趣。

智力竞赛，也就是几个参赛选手之间在规定的时间，规定的地点相互竞争的比赛。

抢答是各种竞赛常用的一种形式。

在抢答赛中，往往要有主持人宣布抢答的开始，还要确定是哪个选手抢到了答题权，具体答题的时间有时也要设定。

这些如果仅凭主持人的主观判断，很容易出现误判的情况。

因此，在竞赛中，抢答器就扮演了一个非常重要的角色。

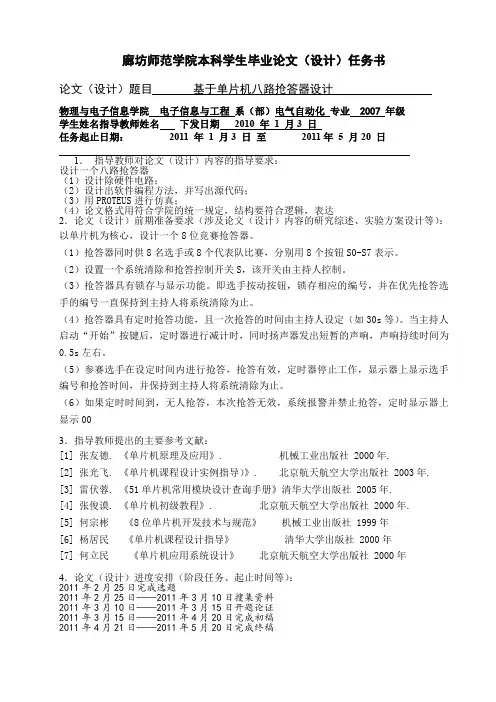

项目要求1、抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。

2、设置一个系统清除、抢答开始控制开关、抢答时间控制按钮，该开关由主持人控制。

3、在未开始前，4位数码管显示0000，并且抢答时间控制按钮按下一次每按键，时间加1（超过30时置0）。

4、在未开始前，若有提前抢答现象，数码提示抢答按键的序列，以数码管显示FF的形式提示错误。

5、抢答器具有定时抢答功能，且一次抢答的时间由主持人设定。

并且抢答时间控制按钮按下一次每按键，时间加1（超过30时置0），当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间秒左右。

八路抢答器计课程设计设计题目：八路抢答器学院系别：机械与电子工程学院班级：机电自动化ZB42902设计学生：军、航、恒东、璟君、念、奇磊、治宏、罗梁川、莫春江指导老师：帅华设计时间： 2011年11月1日-12月30日目录一设计任务与要求 (4)二方案设计 (4)三硬件电路设计 (5)四软件设计 (8)五总结 (18)摘要抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。

但抢答器的使用频率较低，且有的要么制作复杂，要么可靠性低。

作为一个单位，如果专门购一台抢答器虽然在经济上可以承受，但每年使用的次数极少，往往因长期存放使（电子器件的）抢答器损坏，再购置的麻烦和与时性就会影响活动的开展，因此设计了本抢答器。

本设计是以八路抢答为基本理念。

考虑到依需设定限时回答的功能，利用AT89C51单片机与外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。

用开关做键盘输出，扬声器发生提示。

同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间可在1-99s设定；可以显示是哪位选手有效抢答和无效抢答，正确按键后有音乐提示；抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位与主控强制复位；按键锁定，在有效状态下，按键无效非法。

一、设计任务与要求一、题目：8路比赛抢答器二、基本要求：利用8051单片机中断系统，制作一个有8个按键的比赛抢答器。

在有人按键时进行对应选手显示。

三、设计任务：1．设计硬件电路，画出电路原理图；2．画出程序流程图；3．编制程序，写出源程序代码；4．写出5000字的详细说明书，要求字迹工整，原理叙述正确，会计算主要元器件的一些参数，并选择元器件；5．个人总结。

四、参考资料：1. 教材；2．《单片机实验指导书》二、方案设计方案:该系统采用51系列单片机AT89C51作为控制核心，该系统可以完成运算控制、信号识别以与显示功能的实现。

基于单片机的八路抢答器毕业设计一、选题背景及意义1.1 选题背景抢答器是一种常见的电子竞赛设备，它可以被广泛应用于各种知识竞赛、智力竞赛和技能竞赛中。

抢答器的原理是通过按下按钮来触发电路，从而使得系统判断谁先按下了按钮。

由于抢答器具有响应速度快、准确性高等特点，因此在教育培训、科技竞赛等领域得到了广泛的应用。

1.2 选题意义本设计旨在通过单片机技术实现一个八路抢答器，以满足各种知识竞赛、智力竞赛和技能竞赛的需求。

该抢答器具有响应速度快、准确性高等特点，可以提高比赛的公正性和公平性，同时也可以增加比赛的趣味性和互动性。

二、设计思路及方案2.1 设计思路本设计采用基于单片机的八路抢答器方案，主要包括以下几个部分：（1）光电传感器模块：通过红外线发射管和接收管构成光电传感器，用于检测选手是否按下按钮。

（2）单片机模块：采用STC89C52单片机，负责控制整个抢答器的运行。

（3）LED显示模块：采用八个LED灯，用于显示哪个选手按下了按钮。

（4）音响提示模块：通过蜂鸣器发出声音提示哪个选手按下了按钮。

2.2 设计方案（1）硬件设计硬件设计主要包括光电传感器电路、单片机电路、LED显示电路和音响提示电路四个部分。

其中，光电传感器电路主要由红外线发射管和接收管构成；单片机电路采用STC89C52单片机，配合外部晶振、复位电路和ISP下载接口实现对整个系统的控制；LED显示电路采用常规的共阴极八段数码管，通过多工位选择来实现对不同选手的显示；音响提示电路采用蜂鸣器实现对选手按键行为的声音提示。

（2）软件设计软件设计主要包括系统初始化、中断服务程序、定时器控制程序和按键扫描程序四个部分。

其中，系统初始化主要负责对各个模块进行初始化设置；中断服务程序主要负责处理光电传感器的中断请求；定时器控制程序主要负责控制LED灯的显示和蜂鸣器的声音提示；按键扫描程序主要负责检测选手是否按下按钮，并触发相应的中断服务程序。

三、设计实现及测试3.1 设计实现本设计采用Protues仿真软件进行电路设计和调试，通过Keil C编译软件进行单片机程序编写和调试。

基于单片机的8路抢答器课程设计报告单片机原理及接口技术课程设计报告设计题目：基于单片机的8路抢答器学号：××××××姓名：××指导教师：×××信息与电气工程学院二零一五年七月基于单片机的8路抢答器单片机把我们带入了智能化的电子领域，许多繁琐的系统若由单片机进行设计，便能收到电路更简单、功能更齐全的良好效果。

若把经典的电子系统当作一个僵死的电子系统，那么智能化的现代电子系统则是一个具有“生命”的电子系统。

而随着技术的进步，单片机与串口通信的结合更多地应用到各个电子系统中已成一种趋势。

本设计就是基于单片机设计抢答系统，通过串口通信动态传输数据，使抢答系统有了更多更完善的功能。

单片机系统的硬件结构给予了抢答系统“身躯”，而单片机的应用程序赋予了其新的“生命”，使其在传统的抢答器面前具有电路简单、成本低、运行可靠等特色。

对于抢答器我们大家都知道那是用于选手做抢答题时用的，选手进行抢答，抢到题的选手来回答问题。

抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇气。

选手们都站在同一个起跑线上，体现了公平公正的原则。

1. 设计任务结合实际情况，基于AT89C51单片机设计一个8路抢答器。

该系统应满足的功能要求为：(1) 设计一个可供8人进行的抢答器；(2) 系统设置复位按钮，按动后，重新开始抢答；(3) 抢答器开始时数码管显示序号0，选手抢答实行优先显示，优先抢答选手的编号一直保持到主持人将系统清除为止。

抢答后显示优先抢答者序号，同时发出音响。

，并且不出现其他抢答者的序号；(4) 抢答器具有定时抢答功能，且一次抢答的时间有主持人设定，本抢答器的时间可设定在1~99秒（本例中设置为20s），当主持人启动“开始”开关后，定时器开始减计时，数码管显示倒计时的时间，同时蜂鸣器有短暂的声响；(5) 设定的抢答时间内，选手可以抢答，这时定时器停止工作，显示器上显示选手的号码和抢答时间。

开题报告
电子信息工程
基于单片机的抢答器设计
三、课题研究的方法及措施
智能抢答器的实现传统的方法是采用中小规模集成电路实现，这种方法虽然精确可靠，但繁琐、费时，成本高，易出错。

本设计是基于单片机结合数字电路设计一款体积小、成本低、电路简单却不失精确可靠的抢答器。

方法及措施：
基于抢答器的功能要求，设计框图如图所示：
以单片机为主控制器，辅以简单的外围硬件电路。

主控电路由单片机控制。

当主持人按下开始开关，时钟开始倒计时。

选手开始抢答，第一个抢答信号经主控电路锁存，传入单片机，对应LED指示灯亮并显示组号。

若在主持人按下抢答键前，主控电路不锁存信号，违规抢答选手信号都能传入单片机，单片机记录后对应指示灯亮并显示犯规组号，同时蜂鸣器报警。

四、课题研究进度计划
2011/2012第一学期第8周至第9周：学习和查找资料。

2011/2012第一学期第10周至第12周：完成资料的搜集，文献综述，外文翻译以及开题报告。

2011/2012第一学期第13周至第14周：完成原理图以及单片机C语言程序。

2011/2012第一学期第15周至第16周：连接芯片并调试。

2011/2012第一学期第17周至第18周：听取指导老师的意见并修改。

2011/2012第二学期第1周至第4周:完成系统，上交硬件以及论文并进行修改。

2011/2012第二学期第5周至第9周：上交论文的最终版并制作答辩使用的PPT。
