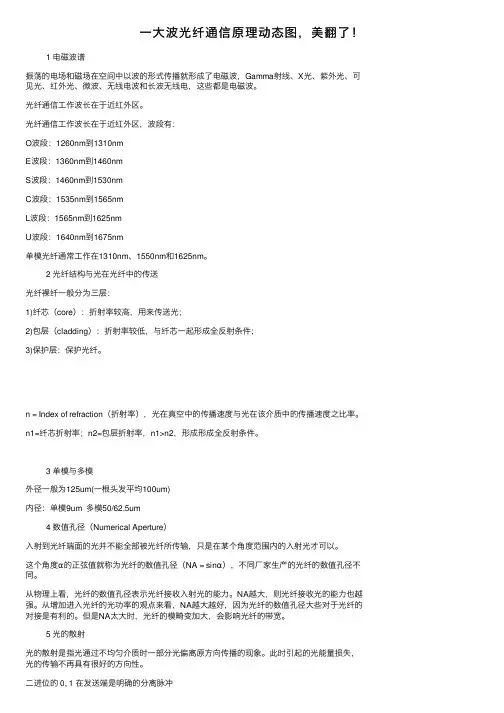

⼀⼤波光纤通信原理动态图,美翻了!1 电磁波谱振荡的电场和磁场在空间中以波的形式传播就形成了电磁波,Gamma射线、X光、紫外光、可见光、红外光、微波、⽆线电波和长波⽆线电,这些都是电磁波。
光纤通信⼯作波长在于近红外区。
光纤通信⼯作波长在于近红外区,波段有:O波段:1260nm到1310nmE波段:1360nm到1460nmS波段:1460nm到1530nmC波段:1535nm到1565nmL波段:1565nm到1625nmU波段:1640nm到1675nm单模光纤通常⼯作在1310nm、1550nm和1625nm。
2 光纤结构与光在光纤中的传送光纤裸纤⼀般分为三层:1)纤芯(core):折射率较⾼,⽤来传送光;2)包层(cladding):折射率较低,与纤芯⼀起形成全反射条件;3)保护层:保护光纤。
n = Index of refraction(折射率),光在真空中的传播速度与光在该介质中的传播速度之⽐率。
n1=纤芯折射率;n2=包层折射率,n1>n2,形成形成全反射条件。
3 单模与多模外径⼀般为125um(⼀根头发平均100um)内径:单模9um 多模50/62.5um4 数值孔径(Numerical Aperture)⼊射到光纤端⾯的光并不能全部被光纤所传输,只是在某个⾓度范围内的⼊射光才可以。
这个⾓度α的正弦值就称为光纤的数值孔径(NA = sinα),不同⼚家⽣产的光纤的数值孔径不同。
从物理上看,光纤的数值孔径表⽰光纤接收⼊射光的能⼒。
NA越⼤,则光纤接收光的能⼒也越强。
从增加进⼊光纤的光功率的观点来看,NA越⼤越好,因为光纤的数值孔径⼤些对于光纤的对接是有利的。
但是NA太⼤时,光纤的模畸变加⼤,会影响光纤的带宽。
5 光的散射光的散射是指光通过不均匀介质时⼀部分光偏离原⽅向传播的现象。
此时引起的光能量损失,光的传输不再具有很好的⽅向性。
⼆进位的 0, 1 在发送端是明确的分离脉冲脉冲在接收端变为延伸和变形,并重叠在⼀起, 使不能正确解码。
第一部分光传输通信基本原理第一章、光纤通信原理第一节、光纤通信的概念一、光纤通信的概念光纤通信概念:利用光纤来传输携带信息的光波以达到通信的目的; 典型的光纤通信系统方框图如下:数字光纤通信系统方框图从图中可以看出,数字光纤通信系统基本上由光发送机、光纤与光接收机组成;发送端的电端机把信息如话音进行模/数转换,用转换后的数字信号去调制发送机中的光源器件LD,则LD就会发出携带信息的光波;即当数字信号为“1”时,光源器件发送一个“传号”光脉冲;当数字信号为“0”时,光源器件发送一个“空号”不发光;光波经低衰耗光纤传输后到达接收端;在接收端,光接收机把数字信号从光波中检测出来送给电端机,而电端机再进行数/模转换,恢复成原来的信息;就这样完成了一次通信的全过程;其中光发送机的调制方式有两种:直接调制也称内调制一般速率小于等于S时;间接调制也称外调制一般速率大于S时;二、光纤通信的特点1、通信容量大2、中继距离长3、保密性能好2、适应能力强5、体积小、重量轻、便于施工和维护6、原材料来源丰富,潜在的价格低廉第二节、光纤的导光原理一、全反射原理我们知道,当光线在均匀介质中传播时是以直线方向进行的,但在到达两种不同介质的分界面时,会发生反射与折射现象,如图所示;图 光的反射与折射根据光的反射定律,反射角等于入射角;根据光的折射定律:n Sin n Sin 1222θθ=其中n 1为纤芯的折射率,n 2为包层的折射率;显然,若n 1>n 2,则会有θ2>θ1;如果n 1与n 2的比值增大到一定程度,则会使折射角θ2≥90°,此时的折射光线不再进入包层,而会在纤芯与包层的分界面上掠过θ2=90°时,或者重返回到纤芯中进行传播θ2>90°时;这种现象叫做光的全反射现象,如图所示;图:光的全反射现象人们把对应于折射角θ2等于90°的入射角叫做临界角;很容易可以得到临界角θKSinnn=-121;不难理解,当光在光纤中发生全反射现象时,由于光线基本上全部在纤芯区进行传播,没有光跑到包层中去,所以可以大大降低光纤的衰耗;早期的阶跃光纤就是按这种思路进行设计的;第三节、光纤与光缆基本概念一、光纤的结构光纤呈圆柱形,由纤芯直径约9-50um、包层直径约125um与涂敷层直径约1.5cm三大部分组成,如下图:纤芯主要采用高纯度的SiO2二氧化硅,并掺有少量的掺杂剂,提高纤芯的光折射率n1;包层也是高纯度的二氧化硅,也掺杂一些掺杂剂,主要是降低包层的光折射率n2;涂敷层采用丙烯酸酯、硅橡胶、尼龙,增加机械强度和可弯曲性;二、光纤的分类方式光纤有以下的分类方式:1、按折射率分布分类A、阶跃光纤SI定义:在纤芯与包层区域内,折射率的分布分别是均匀的,其值分别是n1与n2,但在纤芯与包层的分界处,其折射率的变化是阶跃的;其折射率分布的表达式为:n1 r小于等于a1时nr=n2 r式中:n1为光纤纤芯区的折射率n2为包层区的折射率a1为纤芯半径a2为包层半经B、渐变光纤GI定义:光纤蛛心处的折射率最大,但随横截面的增加而逐渐变小,其变化规律一般符合抛物线规律,到了纤芯与包层的分界处,正好降到与包层区域的折射率相等的数值;在包层区域中其折射率的分布是均匀的;2、按传输的模式分类多模光纤定义:传输光波的模式不止一种;多模光纤纤芯的几何尺寸远大于光波波长,一般在50um左右,光信号是以多个模式方式进行传播的,光信号的波长以主纵模为准;不同的传播模式会具有不同的传播速度和相位,因此经过长距离的传播之后会产生时延,导致光脉冲变宽,叫做光纤的模式色散或模间色散;由于模式色散影响较严重,降低了多模光纤的传输容量和距离,多模光纤仅用于较小容量、短距离的光纤传输通信;单模光纤定义:传输光波的模式只有一种;目前主用当光纤的几何尺寸可以于光波长相比拟时,即纤芯的几何尺寸与光信号波长相差不大时,一般为5~10um,光纤只允许一种模式在其中传播,其余的高次模全部截止,这样的光纤叫做单模光纤;单模光纤只允许一种模式在其中传播,从而避免了模式色散的问题,故单模光纤具有极宽的带宽,特别适用于大容量的光纤通信;对于单模光纤,由于光纤的几何尺寸小,使V的值小于,这样N的值就为1,只有一种模式3、按工作波长分类短波长光纤定义:习惯上把波长在600-900nm范围内呈现低衰耗光纤称做短波长光纤;长波长光纤定义:习惯上把波长在1000-2000nm范围内的光纤称做短波长光纤;2、套塑类型分类A、紧套光纤定义:指二次、三次涂敷层与予涂敷层及光纤的纤芯、包层等紧密的结合在一起的光纤;目前居多;B、松套光纤定义:指经过予涂敷层的光纤松散的放在一塑料管中,不再进行二次、三次涂敷;三、光纤的种类以及应用状况①、光纤1310nm性能最佳光纤色散未移位光纤;它有二个波长工作区:1310nm与1550nm;在1310nm波长:色散最小未移位,小于;但损耗较大,为~km;在1550nm波长:色散较大,为20ps/;但损耗很小,为~km;在我国占99﹪以上;虽称1310nm性能最佳光纤,但绝大部分却用于1550nm,其原因是在1310nm无实用化光放大器;它可会传输2.5G或以2.5G为基群的WDM系统;但传输TDM的10G ,面临色散受限的难题色度色散与PMD;②、光纤1550nm性能最佳光纤色散移位光纤;它主要用于1550nm波长工作区;在1550nm波长,色散较小色散移位,为;损耗也很小,为~km;但它不能用于WDM方式,因会出现四波混频效应FWM;③、光纤1550nm损耗最小光纤;它主要用于1550nm波长工作区,其损耗为~km;主要用于海缆通信;④、光纤它是为克服光纤的FWM效应而设计的新型光纤;其性能与光纤类似,但既能用于WDM,又能传输TDM方式的10G;理想情况:A、低色散:2~10ps/;B、色散斜率小于,便于色散补偿;C、大的有效面积,可避免出现非线性效应;目前,光纤尚无国际统一规范;---大的有效面积,会有效地避免非线性效应,但将导致色散斜的增加;---小的色散斜率将会便于色散的补偿;但其有效面积却减小;四、光缆结构层绞式、骨架式、束管式、带状式第四节、光纤的特性与参数一、光纤的三大特性光纤的特性参数可以分为三大类即几何特性参数、光学特性参数与传输特性参数;二、光纤的衰耗①衰耗系数a衰耗系数是光纤最重要的特性参数之一;因为在很大程度上决定了光纤通信的中继距离;衰耗系数的定义为:每公里光纤对光功率信号的衰减值;其表达式为:apPiO10lg dB/km其中Pi为输入光功率值瓦特PO为输出光功率值瓦特如某光纤的衰耗系数为a=3dB/km,则这就意味着,经过一公里的光纤传输之后,其光功率信号减少了一半;长度为L公里的光纤的衰耗值为A = aL ;②光纤的衰耗机理使光纤产生衰耗的原因很多,但可归纳如下:本征吸收吸收衰耗:杂质吸收线性散射衰耗:散射衰耗:非线性散射结构不完整散射其它衰耗微弯曲衰耗本征吸收:定义:构成光纤材料本身所固有的吸收作用;纯二氧化硅对光的吸收作用所引起的光纤衰耗是比较小,在600-900NM波长范围稍大,但小于1dB/km,而在1000-1800波长范围,几乎为零;杂质吸收:光纤中的杂质对光的吸收作用,是造成光纤衰耗的主要原因;光纤中的杂质大致可以分为二大类,即过渡金属离子与氢氧根离子;过渡金属离子包括铜、铁、铬、钴、锰、镍离子等,这些离子在光的作用下会发生震动而吸收光能量;每种离子都有自己的吸收峰波长,上述过渡金属离子的吸收峰波长都落在600~1800nm波长范围;氢氧根离子对光的吸收峰波长落在1000~1800nm波长范围;因此在此波长范围氢氧根离子的含量多少对光纤的衰耗具有重大影响;散射衰耗:定义:所谓散射衰耗是指光在光纤中发生散射时所引起的衰耗;光的散射现象可分为线性散射与非线性散射;A.线性散射衰耗-----瑞利散射所谓线性散射,是指光波的某种模式的功率线性地与其功率成正比转换成另一种模式的功率,但光的波长不变;线性散射会把光功率辐射到光纤外部而引起衰耗;瑞利散射是典型的线性散射,它与波长的2次方成反比,即光波长越长,瑞利散射衰耗越小;光纤材料不均匀,会造成其折射率会布不均匀,易产生瑞利散射;B.非线性散射衰耗所谓非线性散射,是指某光波长模式的部分功率非线性地转换到其它的波长中;布里渊散射与拉曼散射是典型的非线性散射;如果光纤中的光功率过大,就会出现非线性散射现象;因此防止发生非线性散射的根本方法,就是不要使光纤中的光功率信号过大,如不超过+25dBm;其它衰耗其它衰耗包括微弯曲衰耗与连接衰耗等;它们占的比例很小;总之,在影响光纤衰耗的诸多因素中,最主要的是杂质吸收所引起的衰耗;光纤材料中的杂质如氢氧根离子与过渡金属离子对光的吸收能力极强,它们是产生光纤衰耗的主要因素;因此要想获得低衰耗光纤,必须对制造光纤用的原材料二氧化硅等进行非常严格的化学提纯,使其杂质的含量降到几个PPb以下;三、光纤的色散:当一个光脉冲从光纤输入,经过一段长度的光纤传输之后,其输出端的光脉冲会变宽,甚至有了明显的失真;这说明光纤对光脉冲有展宽作用,即光纤存在着色散色散是沿用了光学中的名词;光纤的色散是引起光纤带宽变窄的主要原因,而光纤带宽变窄则会限制光纤的传输容量;对于多模光纤引起色散的原因主要有三种:模式间色散、材料色散与波导色散;对于单模光纤,因只有一种传输模式HE11,LP01,所以没有模式间色散,而只有材料色散与波导色散;模式间色散因为光在多模光纤中传输时会存在着许多种传播模式,而每种传播模式具有不同的传播速度与相位,因此虽然在输入端同时输入光脉冲信号,但到达到接收端的时间却不同,于是产生了脉冲展宽现象;材料色散Δτλ所谓材料色散是指组成光纤的材料即二氧化硅本身所产生的色散;波导色散Δτw所谓波导色散是指由光纤的波导结构所引起的色散;对多模光纤而言,其波导色散的影响甚小;四、光纤的带宽带宽系数的定义为:一公里长的光纤,其输出光功率信号下降到其最大值直流光输入时的输出光功率值的一半时,此时光功率信号的调制频率就叫做光纤的带宽系数;如下图所示:需要注意的是,由于光信号是以光功率来度量的,所以其带宽又称为3dB光带宽;即光功率信号衰减3dB时意味着输出光功率信号减少一半;而一般的电缆之带宽称为6dB电带宽,因为输出电信号是以电压或电流来度量的;引起光纤带宽变窄的主要原因是光纤的色散;注意,单模光纤没有带宽系数的概念,仅有色散系数的概念;五、光纤的数值孔径NA数值孔径是多模光纤的重要参数,它表征光纤端面接收光的能力,其取值的大小要兼顾光纤接收光的能力和对模式色散的影响;CCITT建议多模光纤的数值孔径取值范围为~,其对应的光纤端面接收角θc=10°~13°;六、模场直径d模场直径表征单模光纤集中光能量的程度;由于单模光纤中只有基模在进行传输,因此粗略地讲,模场直径就是在单模光纤的接收端面上基模光斑的直径实际上基模光斑并没有明显的边界;七、截止波长λc要实现单模传输还必须使光波波长大于某个数值,即λ≥λc,这个数值就叫做单模光纤的截止波长;因此,截止波长λc的含义是,能使光纤实现单模传输的最小工作光波波长;也就是说,尽管其它条件皆满足,但如果光波波长不大于单模光纤的截止波长,仍不可能实现单模传输;第五节、光源对光器件的要求一、光纤通信对光源器件的要求1、发射光波长适中光源器件发射光波的波长,必须落在光纤呈现低衰耗的μm、μm和μm附近;2、发射光功率足够大光源器件一定要能在室温下连续工作,而且其入纤光功率足够大,最少也应有数百微瓦,当然达到一毫瓦以上odBm更好;在这里我们强调的是入纤光功率而不指单纯的发光功率;因为只有进入光纤后的光功率才有实际意义,由于光纤的几何尺寸极小单模光纤的芯径不足10微米,所以要求光源器件要具有与光纤较高的耦合效率;3、温度特性好光源器件的输出特性如发光波长与发射光功率大小等,一般来讲随温度变化而变化,尤其是在较高温度下其性能容易劣化;在光纤通信的初期与中期,经常需要对半导体激光器加致冷器和自动温控电路,而目前一些性能优良的激光器可以不需要任何温度保护措施;2、发光谱宽窄光源器件发射出来的光的谱线宽度应该越窄越好;因为若其谱线过宽,会增大光纤的色散,减少了光纤的传输容量与传输距离色散受限制时;例如对于长距离、大容量的光纤通信系统,其光源的谱线宽度应该小于2nm;5、工作寿命长光纤通信要求其光源器件长期连续工作,因此光源器件的工作寿命越长越好;光源器件寿命的终结并不是我们所想象的完全损坏,而是其发光功率降低到初始值的一半或者其阈值电流增大到其初始值的二倍以上;目前工作寿命近百万小时约100年的半导体激光器已经商用化;6、体积小重量轻光源器件要安装在光发送机或光中继器内,为使这些设备小型化,光源器件必须体积小、重量轻;目前,光纤通信中经常使用的光源器件可以分为二大类,即发光二极管LED和激光二极管LD;当然LD又可以包括异质结激光二极管、分布反馈型激光二极管和多量子阱式激光二极管等就结构而言;第六节、光发送机与光接收机的性能指标一、光发送机1、光功率单位顺便介绍一下3个单位之间换算关系;xdB=ydBm-zdBm=10lgymW/zmW dB是以dBm为单位的两个光信号功率的差值;xdBm=10lgymW/1mW dBm是以mW为单位光信号功率的一种换算单位2、发送光功率Ps在规定伪随机码序列的调制下,光发送机在参考点S的平均发光功率;如-3~+2dBm;二、光接收机1、接收灵敏度定义为R点处为达到1×10-10的BER值所需要的平均接收功率的最小值;一般开始使用时、正常温度条件下的接收机与寿命终了时、处于最恶劣温度条件下的接收机相比,灵敏度余度大约为2—2dB;一般情况下,对设备灵敏度的实测值要比指标最小要求值最坏值大3dB左右灵敏度余度;2、过载光功率定义为在R点处为达到1×10-10的BER值所需要的平均接收光功率的最大值;因为,当接收光功率高于接收灵敏度时,由于信噪比的改善使BER变小,但随着光接收功率的继续增加,接收机进入非线性工作区,反而会使BER下降,如图6-3所示;BER曲线图图中A点处的光功率是接收灵敏度,B点处的光功率是接收过载功率,A—B之间的范围是接收机可正常工作的动态范围;第七节、光接口特性一、光接口类型与代码①第一类光接口不含光放大器以及线路速率低于10G/s的接口;光接口代码:W:I-代表局内通信;S-代表短距离通信;L-代长距离通信;V-代表甚长距离通信;U-代表超长距离通信;Y:代表STM等级,Y=1、2、16、62;Z:代表使用光纤类型与工作窗口;光纤,工作波长为1310nm;光纤,工作波长为1550nm;光纤,工作波长为1550nm;光纤,工作波长为1550nm;例::工作在光纤的1550nm波长区,传输速率为2.5G的长距离光接口;:工作在光纤的1310nm波长区,传输速率为2.5G的短距离光接口;应用代码:I 表示局内通信,S 表示短距离、L 表示长距离、V 表示甚长距离、U 表示超长距离局间通信;字母后第一位数字表示STM 等级,第二位数字表示光纤类型和工作波长;应用代码:I 表示局内通信,S 表示短距离、L 表示长距离、V 表示甚长距离、U 表示超长距离局间通信;字母后第一位数字表示STM 等级,第二位数字表示光纤类型和工作波长;。

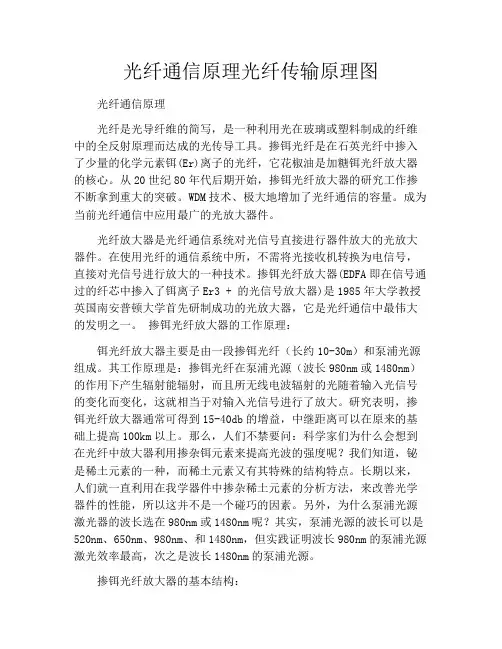

光纤通信原理光纤传输原理图光纤通信原理光纤是光导纤维的简写,是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。
掺铒光纤是在石英光纤中掺入了少量的化学元素铒(Er)离子的光纤,它花椒油是加糖铒光纤放大器的核心。
从20世纪80年代后期开始,掺铒光纤放大器的研究工作掺不断拿到重大的突破。
WDM技术、极大地增加了光纤通信的容量。
成为当前光纤通信中应用最广的光放大器件。
光纤放大器是光纤通信系统对光信号直接进行器件放大的光放大器件。
在使用光纤的通信系统中所,不需将光接收机转换为电信号,直接对光信号进行放大的一种技术。
掺铒光纤放大器(EDFA即在信号通过的纤芯中掺入了铒离子Er3 + 的光信号放大器)是1985年大学教授英国南安普顿大学首先研制成功的光放大器,它是光纤通信中最伟大的发明之一。
掺铒光纤放大器的工作原理:铒光纤放大器主要是由一段掺铒光纤(长约10-30m)和泵浦光源组成。
其工作原理是:掺铒光纤在泵浦光源(波长980nm或1480nm)的作用下产生辐射能辐射,而且所无线电波辐射的光随着输入光信号的变化而变化,这就相当于对输入光信号进行了放大。
研究表明,掺铒光纤放大器通常可得到15-40db的增益,中继距离可以在原来的基础上提高100km以上。
那么,人们不禁要问:科学家们为什么会想到在光纤中放大器利用掺杂铒元素来提高光波的强度呢?我们知道,铋是稀土元素的一种,而稀土元素又有其特殊的结构特点。
长期以来,人们就一直利用在我学器件中掺杂稀土元素的分析方法,来改善光学器件的性能,所以这并不是一个碰巧的因素。
另外,为什么泵浦光源激光器的波长选在980nm或1480nm呢?其实,泵浦光源的波长可以是520nm、650nm、980nm、和1480nm,但实践证明波长980nm的泵浦光源激光效率最高,次之是波长1480nm的泵浦光源。
掺铒光纤放大器的基本结构:EDFA的基本结构,它主要由有源媒质(几十米左右长的掺饵石英光纤,芯径3-5微米,掺杂浓度(25-1000)x10-6)、泵浦光源(990或1480nm LD)、光耦合器及光隔离器等组成。
光纤通信原理光纤传输原理图
光纤通信原理
光纤是光导纤维的简写,是一种利用光在玻璃或塑料制成的纤维
中的全反射原理而达成的光传导工具。
掺铒光纤是在石英光纤中掺入了少量的稀土元素铒(Er)离子的光纤,它是掺铒光纤放大器的核心。
从20世纪80年代后期开始,掺铒光纤放大器的研究工作不断取得重大的突破。
WDM技术、极大地增加了光纤通信的容量。
成为当前光纤通信中应用最广的光放大器件。
光纤放大器是光纤通信系统对光信号直接进行放大的光放大器件。
在使用光纤的通信系统中,不需将光信号转换为电信号,直接对光信号进行放大的一种技术。
掺铒光纤放大器(EDFA即在信号通过的纤芯中掺入了铒离子Er3 + 的光信号放大器)是1985年英国南安普顿大
学首先研制成功的光放大器,它是光纤通信中最伟大的发明之一。
掺铒光纤放大器的工作原理:
铒光纤放大器主要是由一段掺铒光纤(长约10-30m)和泵浦光源组成。
其工作原理是:掺铒光纤在泵浦光源(波长980nm或1480nm)的作用下产生受激辐射,而且所辐射的光随着输入光信号的变化而变化,这就相当于对输入光信号进行了放大。
研究表明,掺铒光纤放大器通常可得到15-40db的增益,中继距离可以在原来的基础上提高
100km以上。
那么,人们不禁要问:科学家们为什么会想到在光纤放大器中利用掺杂铒元素来提高光波的强度呢?我们知道,铒是稀土元素的一种,而稀土元素又有其特殊的结构特点。
长期以来,人们就一直利用在我学器件中掺杂稀土元素的方法,来改善光学器件的性能,所以这并不是一个偶然的因素。
另外,为什么泵浦光源的波长选在980nm或1480nm呢?其实,泵浦光源的波长可以是520nm、650nm、980nm、和1480nm,但证明波长980nm的泵浦光源激光效率最高,次之是波长1480nm的泵浦光源。
掺铒光纤放大器的基本结构:
EDFA的基本结构,它主要由有源媒质(几十米左右长的掺饵石英光纤,芯径3-5微米,掺杂浓度(25-1000)x10-6)、泵浦光源(990或1480nm LD)、光耦合器及光隔离器等组成。
信号光与泵浦光在铒光纤内可以在同一方向(同向泵浦)、相反方向(反向泵浦)或两个方向(双向泵浦)传播。
当信号光与泵光同时注入到铒光纤中时,铒离子在泵光作用下激发到高能级上,三能级系统),并很快衰变到亚稳态能级上,在入射信号光作用下回到基态时发射对应于信号光的光子,使信号得到放大。
其放大的自发发射(ASE)谱,带宽很大(达20-40nm),且有两个峰值分别对应于1530nm和1550nm。
掺铒光纤放大器的优点:
1.掺铒光纤的放大区域恰好与单模光纤的最低损耗区域相重合。
那么,被掺铒光纤放大器放大的光在光纤中的传输损耗小,能传输比较远的距离。
2.对数字信号的及数据率“透明”。
单模光纤损耗谱和掺饵光纤放大器的增益谱
3.放大频带宽,能在同一根光纤中传输几十甚至上百个信道。
4.噪声指数低,接近量子极限,意味着可级联多个放大器。
5.增益饱和的恢复时间长,各个信道间的串扰极小。
掺铒光纤放大器的分类:
1.功率放大器(booster-Amplifier),处于合波器之后,用于对合波以后的多个波长信号进行功率提升,然后再进行传输,由于合波后的信号功率一般都比较大,所以,对一功率放大器的噪声指数、增益要求并不是很高,但要求放大后,有比较大的输出功率。
2.线路放大器(Line-Amplifier),处于功率放大器之后,用于周期性地补偿线路传输损耗,一般要求比较小的噪声指数,较大的输出光功率。
3.前置放大器(Pre-Amplifier),处于分波器之前,线路放大器之后,用于信号放大,提高接收机的灵敏度(在光信噪比(OSNR)满足要求情况下,较大的输入功率可以压制接收机本身的噪声,提高接收
灵敏度),要求噪声指数很小,对输出功率没有太大的要求。
掺铒光纤放大器的应用:
掺铒光纤放大器在常规光纤数字通信系统中应用,可以省去大量的光中继机,而且中继距离也大为增加,这对于长途光缆干线系统具有重要意义。
其主要应用包括:1、可作光距离放大器。
传统的电子光纤中继器有许多局限性。
如,数字信号和模拟信号相互转换时,中继器要作相应的改变;设备由低速率改变成高速率时,中继器要随之更换;只有传输同一波长的光信号,且结构复杂、价格昂贵,等等。
掺铒光纤放大器则克服了这些缺点,不仅不必随信号方式的改变而改变,而且设备扩容或用于光波分复用时,也无需更换。
2、可作不发送机的后置放大器及光接收机的前置放大器。
作光发送机的后置放大器时,可将激光器的发送功率从0db提高到+10db。
作光接收机的前置放大器时,其灵敏度也可大大提高。
因此,只需在线路上设1-2个掺铒放大器,其信号传输距离即可提高100-200km。
此外,掺铒光纤放大器待解决的问题掺铒光纤放大器的独特优越性已被世人所公认,并且得到越来越广泛的应用。
但是,掺铒光纤放大器也存在着一定的局限性。
比如,在长距离通信中不能上下话路、各站业务联系比较困难、不便于查找故障、泵浦光源寿命不长,随着光纤通信的不断进步,这些问题将会得到完满的解决。
应用物理05号罗尧
