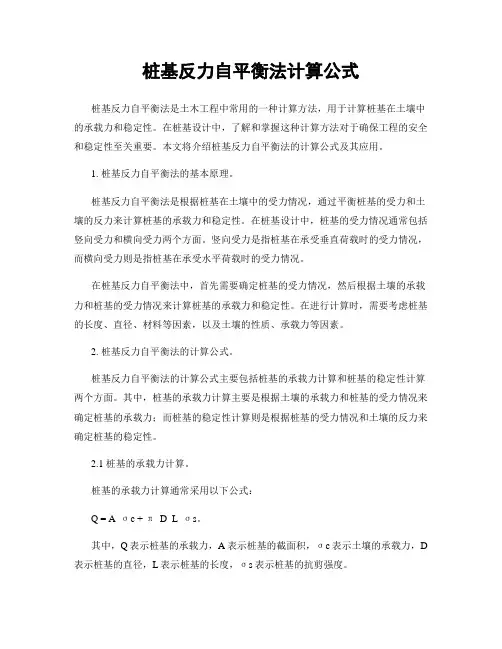

桩基反力自平衡法计算公式桩基反力自平衡法是土木工程中常用的一种计算方法,用于计算桩基在土壤中的承载力和稳定性。
在桩基设计中,了解和掌握这种计算方法对于确保工程的安全和稳定性至关重要。
本文将介绍桩基反力自平衡法的计算公式及其应用。
1. 桩基反力自平衡法的基本原理。
桩基反力自平衡法是根据桩基在土壤中的受力情况,通过平衡桩基的受力和土壤的反力来计算桩基的承载力和稳定性。
在桩基设计中,桩基的受力情况通常包括竖向受力和横向受力两个方面。
竖向受力是指桩基在承受垂直荷载时的受力情况,而横向受力则是指桩基在承受水平荷载时的受力情况。
在桩基反力自平衡法中,首先需要确定桩基的受力情况,然后根据土壤的承载力和桩基的受力情况来计算桩基的承载力和稳定性。
在进行计算时,需要考虑桩基的长度、直径、材料等因素,以及土壤的性质、承载力等因素。
2. 桩基反力自平衡法的计算公式。
桩基反力自平衡法的计算公式主要包括桩基的承载力计算和桩基的稳定性计算两个方面。
其中,桩基的承载力计算主要是根据土壤的承载力和桩基的受力情况来确定桩基的承载力;而桩基的稳定性计算则是根据桩基的受力情况和土壤的反力来确定桩基的稳定性。
2.1 桩基的承载力计算。
桩基的承载力计算通常采用以下公式:Q = A σc + π D L σs。
其中,Q表示桩基的承载力,A表示桩基的截面积,σc表示土壤的承载力,D 表示桩基的直径,L表示桩基的长度,σs表示桩基的抗剪强度。
2.2 桩基的稳定性计算。
桩基的稳定性计算通常采用以下公式:F = P R。
其中,F表示桩基的稳定性,P表示桩基的竖向荷载,R表示土壤的反力。
3. 桩基反力自平衡法的应用。
桩基反力自平衡法在土木工程中有着广泛的应用。
在桩基设计中,设计师可以根据桩基的受力情况和土壤的性质来确定桩基的承载力和稳定性,从而确保工程的安全和稳定。
桩基反力自平衡法的应用不仅可以用于新建桩基的设计,还可以用于现有桩基的评估和加固。
在进行桩基设计和评估时,设计师需要充分考虑桩基的受力情况和土壤的性质,以便确定合适的桩基尺寸和材料,从而确保桩基的承载力和稳定性。

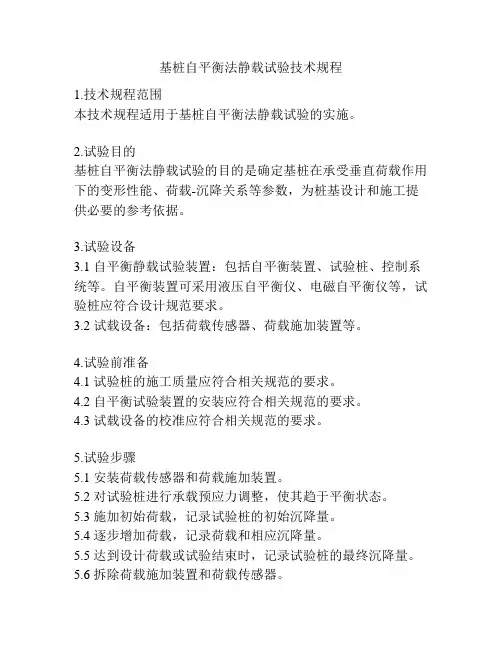

基桩自平衡法静载试验技术规程1.技术规程范围本技术规程适用于基桩自平衡法静载试验的实施。
2.试验目的基桩自平衡法静载试验的目的是确定基桩在承受垂直荷载作用下的变形性能、荷载-沉降关系等参数,为桩基设计和施工提供必要的参考依据。
3.试验设备3.1 自平衡静载试验装置:包括自平衡装置、试验桩、控制系统等。
自平衡装置可采用液压自平衡仪、电磁自平衡仪等,试验桩应符合设计规范要求。
3.2 试载设备:包括荷载传感器、荷载施加装置等。
4.试验前准备4.1 试验桩的施工质量应符合相关规范的要求。
4.2 自平衡试验装置的安装应符合相关规范的要求。
4.3 试载设备的校准应符合相关规范的要求。
5.试验步骤5.1 安装荷载传感器和荷载施加装置。
5.2 对试验桩进行承载预应力调整,使其趋于平衡状态。
5.3 施加初始荷载,记录试验桩的初始沉降量。
5.4 逐步增加荷载,记录荷载和相应沉降量。
5.5 达到设计荷载或试验结束时,记录试验桩的最终沉降量。
5.6 拆除荷载施加装置和荷载传感器。
6.试验数据处理与分析6.1 根据试验数据计算出试验桩的沉降量与荷载之间的关系曲线。
6.2 根据试验数据计算出试验桩的刚度与荷载之间的关系曲线。
6.3 根据试验数据计算出试验桩的极限承载力和变形特性参数。
7.试验报告7.1 试验报告应包括试验目的、试验设备、试验步骤、试验数据处理与分析等内容。
7.2 试验报告应符合相关规范的要求,并经有关部门审查批准。
以上是基桩自平衡法静载试验技术规程的基本内容,具体实施中还需根据实际情况进行相应调整和完善。

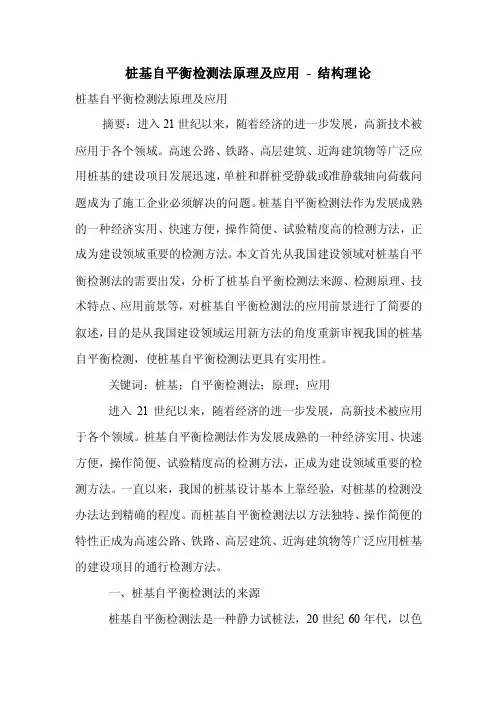

桩基自平衡检测法原理及应用- 结构理论桩基自平衡检测法原理及应用摘要:进入21世纪以来,随着经济的进一步发展,高新技术被应用于各个领域。
高速公路、铁路、高层建筑、近海建筑物等广泛应用桩基的建设项目发展迅速,单桩和群桩受静载或准静载轴向荷载问题成为了施工企业必须解决的问题。
桩基自平衡检测法作为发展成熟的一种经济实用、快速方便,操作简便、试验精度高的检测方法,正成为建设领域重要的检测方法。
本文首先从我国建设领域对桩基自平衡检测法的需要出发,分析了桩基自平衡检测法来源、检测原理、技术特点、应用前景等,对桩基自平衡检测法的应用前景进行了简要的叙述,目的是从我国建设领域运用新方法的角度重新审视我国的桩基自平衡检测,使桩基自平衡检测法更具有实用性。
关键词:桩基;自平衡检测法;原理;应用进入21世纪以来,随着经济的进一步发展,高新技术被应用于各个领域。
桩基自平衡检测法作为发展成熟的一种经济实用、快速方便,操作简便、试验精度高的检测方法,正成为建设领域重要的检测方法。
一直以来,我国的桩基设计基本上靠经验,对桩基的检测没办法达到精确的程度。
而桩基自平衡检测法以方法独特、操作简便的特性正成为高速公路、铁路、高层建筑、近海建筑物等广泛应用桩基的建设项目的通行检测方法。
一、桩基自平衡检测法的来源桩基自平衡检测法是一种静力试桩法,20世纪60年代,以色列AfarV asela公司经过多年工程经验积累和桩基检测理论研究,在这些成果的基础上发明了通莫静载法(T-pile),AfarVasela公司后来发展为荷兰TomerSystensB.S公司。
1979年,AfarV asela公司向以色列专利局申请了专利保护,并取得了以色列专利局注册号为58035的专利证书。
20世纪80年代中期,通莫静载法(T-pile)传入了美国,被称为Osterberg试桩法。
20世纪90年代后期,这种方法随着中国和美国的学术交流进入了中国,自平衡法是国内业界对通莫静载法(T-pile)的称谓。

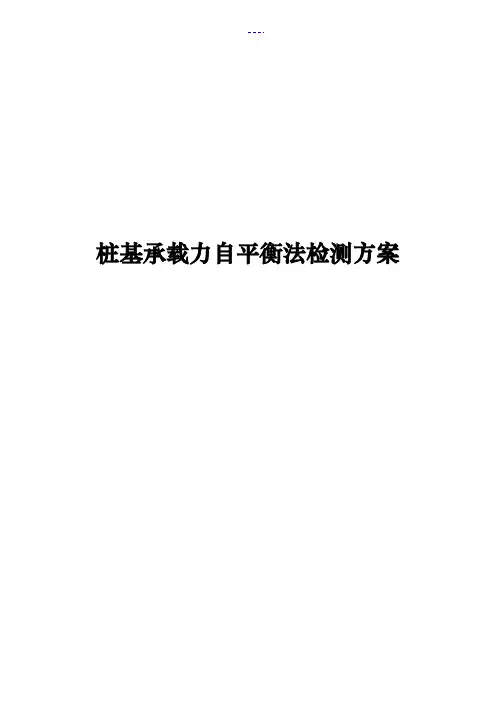

试验桩自平衡法、声波透射法检测方案1 概述1.1 工程概况为了保证施工的顺利进行和结构的安全可靠,根据国家规范和设计有关文件,对该工程指定的试桩采用静载(自平衡法)进行检测,并对试桩采用声波透射法进行桩身完整性检测。
1.2 试验目的1.确定桩身完整性2.确定单桩竖向抗压极限承载力1.3 试验依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《建筑基桩检测技术规范》(JGJ 106-2014)3.《基桩静载试验自平衡法》(JT /T738-2009)4.《基桩承载力自平衡检测技术规程》(山东省工程建设标准)6. 设计图纸7. 地质报告2地质情况依据勘察报告,、各岩土层相关灌注桩桩基参数建议如下表:3桩身完整性检测声波透射法测试原理声波透射法检测仪器设备及现场联接如下图所示。
声波透射法试验示意图超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波,并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征;当砼内存在不连续或破损界面时,缺陷面形成波阻抗界面,波到达该界面时,产生波的透射和反射,使接收到的透射能量明显降低;当砼内存在松散、蜂窝、孔洞等严重缺陷时,将产生波的散射和绕射;根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性,可以获得测区范围内砼的密实度参数。
测试记录不同侧面、不同高度上的超声波动特征,经过处理分析就能判别测区内砼的参考强度和内部存在缺陷的性质、大小及空间位置。
在基桩施工前,根据桩直径的大小预埋一定数量的声测管,作为换能器的通道。
测试时每两根声测管为一组,通过水的耦合,超声脉冲信号从一根声测管中的换能器发射出去,在另一根声测管中的声测管接收信号,超声仪测定有关参数并采集记录储存。
换能器由桩底同时往上依次检测,遍及各个截面。
说明:桩身完整性判定见《建筑基桩检测技术规范》JGJ106-2014中表4单桩竖向抗压静载试验(自平衡法)4.1自平衡试验简介自平衡法由1960年代的以色列Afar Vasela 公司开创并于1979年申请了专利称为通莫静载法(T-pile ®)。
桩基静载试验自平衡法__发电厂桩基静载试验(自平衡法)测试报告1、概述1.1工程概况据现场勘察成果反映,该场地上部黄土具有湿陷性,属三级自重湿陷性黄土。
根据《湿陷性黄土地区建筑规范》(GBJ25-90)中要求,对Ⅲ级自重湿陷性场地,甲类建筑物应消除地基湿陷性或穿透全部湿陷性土层。
采用常规的桩基形式,由于湿陷性造成的负摩阻力,要满足设计要求,势必要增加一定的桩长,给施工带来困难。
经论证,认为在满足设计要求的前提下取得最佳效果和经济效益,首先应消除该场区的湿陷性。
所以在地基处理试验中,采用天然与人工挖孔扩底灌注桩和先进行孔内深层强夯素土桩后再进行人工挖孔扩底灌注桩的组合桩型进行对比试验。
根据国家规范和有关规定,受__发电有限责任公司的委托,由东南大学对其中4根试桩采用自平衡法,结合桩身内力测试进行基桩静载荷试验。
试桩的尺寸、编号及平面位置由勘测设计院和东南大学共同确定。
单桩试验预估加载值为单桩设计承载力的两倍,工程试桩有关参数见表1-1。
表1-1试桩参数一览表试桩编号桩身直径(mm)扩底直径(mm)设计桩长(m)持力层预估加载值(kN)荷载箱距桩端距离(m)试验方法S7 1000 1400 20m 细砂层__2 1.8 自平衡法、内力测试S8 1000 1800 20m 细砂层3000×2,2022年×2 0,1.8 自平衡法、内力测试S12 1200 无扩底20m 细砂层5000×2 0 自平衡法S13 1200 无扩底20m 细砂层5000×2 0 自平衡法、内力测试1.2地质条件1.2.1地形地貌厂址位于风陵渡以西1.0Km,地处三门峡盆地西北端,中条山为中高山区,相对高差一千余米,最高峰为雪花山,海拔1993.6m,最低处为黄河海拔302m。
焦芦厂址地貌上属黄河II级阶地。
区内河流除黄河外,均为季节性河沟。
从中条山发育的数条沟涧,由东向西呈树枝排列。
根据气象站资料,厂址土壤最大冻结深度为0.31m。

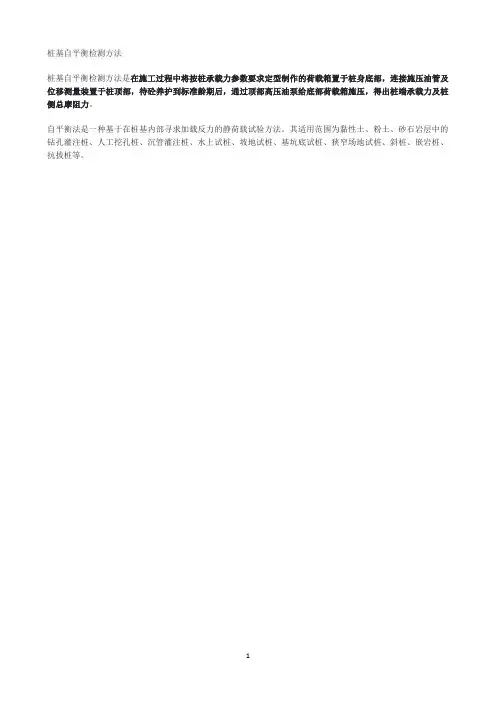

桩基自平衡检测方法
桩基自平衡检测方法是在施工过程中将按桩承载力参数要求定型制作的荷载箱置于桩身底部,连接施压油管及位移测量装置于桩顶部,待砼养护到标准龄期后,通过顶部高压油泵给底部荷载箱施压,得出桩端承载力及桩侧总摩阻力。
自平衡法是一种基于在桩基内部寻求加载反力的静荷载试验方法。
其适用范围为黏性土、粉土、砂石岩层中的钻孔灌注桩、人工挖孔桩、沉管灌注桩、水上试桩、坡地试桩、基坑底试桩、狭窄场地试桩、斜桩、嵌岩桩、抗拔桩等。
1。
自平衡检测法在桩基施工中的应用摘要:自平衡法是一种在桩端附近安设荷载箱,然后沿桩身方向加载,同时测得荷载箱上下、部桩身各自承载力的静载试验方法。
自平衡法的主要装置是一种经特别设计可用于加载的荷载箱。
荷载箱主要由活塞、顶盖、底盖及箱壁四部分组成,顶、底盖的外径略小于桩身外径,其上布置位移棒测量向上、向下变形。
将荷载箱与钢筋笼焊接成一体后,即可浇捣成桩。
进行自平衡测试时,通过在地面上的油泵加压,荷载箱将同时向上、向下发生变位,促使桩侧阻力及桩端阻力的发挥。
本文就自平衡法在建筑试验桩检验中的应用作简单阐述。
关键词:自平衡法试验桩检测基本原理Applicationofself-balancedetectionmethodinplateauarea BoZhangLingPanXing-BangGan (ChinaSouthwestConstructionEighthEngineeringpision.corp.ltd,chengdu,610051)1前言采用堆载法、锚桩法等传统方法进行桩基承载力测试时,受到了试桩吨位和场地条件的限制。
当试桩的竖向抗压承载力达到千吨以上时,采用锚桩法、堆载法测试就很困难。
对水上、坡地、基坑底、狭窄场地以及斜桩进行承载力测试,传统静载法也是难以实现的。
2工程概况拉萨贡嘎机场航站区改扩建工程新建航站楼桩基础工程试验桩基共有9根,直径均为0.8m,桩长有13m、26m两种形式,承载方式为端承桩,成桩后采用桩底后注浆法消除沉渣。
由于3根26m水平抗压试桩荷载需求为11000KN,需购置1100吨物料且占用场地极大、极不方便。
因此贡嘎桩基项目在试桩检测前,项目技术人员结合以往施工经验,利用自平衡技术,对试桩基桩承载力测试进行创新,形成自平衡试验桩检测技术。
3工艺原理试桩时,先在地面上设置基准梁,作为位移0点,在基准梁上架设4只位移传感器,2只用于量测桩身荷载箱处的向上位移,2只用于量测桩身荷载箱处的向下位移,位移传感器与桩主筋相连。
自平衡法静载试验在桩基检测中的应用1. 引言- 桩基工程的重要性和针对桩基的检测方法的概述- 自平衡法静载试验的介绍和意义2. 自平衡法静载试验的原理- 自平衡法的基本原理和实现方式- 自平衡法静载试验的步骤和注意事项3. 自平衡法静载试验在桩基检测中的应用- 自平衡法静载试验在桩基承载力测定中的应用- 自平衡法静载试验在桩身质量检测中的应用- 自平衡法静载试验在桩身传力机理研究中的应用4. 自平衡法静载试验的优缺点- 自平衡法静载试验相对于其他桩基检测方法的优势和不足- 针对不足之处的改进和优化方向5. 结论- 自平衡法静载试验在桩基检测中的应用前景- 综合比较自平衡法静载试验和其他桩基检测方法的优劣- 未来研究方向和展望引言:桩基工程在建筑、道路、桥梁等工程中扮演着极为重要的作用,因为它能够支撑起整个建筑的重量和承受地下水压力,确保建筑物处于稳定状态。
桩基工程的设计和施工需要严格符合标准,以便确保在不同条件下工程的质量和安全。
为了保证桩基工程的质量,需要利用一系列的非损伤性测试技术来检测基础的承载能力和质量状况。
其中自平衡法静载试验是较为常用的一种。
本文介绍自平衡法静载试验在桩基检测中的应用。
首先,我们将详细介绍自平衡法静载试验的原理和方法,然后概述自平衡法静载试验在桩基检测中的应用;接着,我们将对比一些桩基检测方法的优缺点,并总结自平衡法静载试验在桩基检测中的应用及发展前景。
第二章:自平衡法静载试验的原理自平衡法静载试验是在施加外载荷之后,根据杆件伸长的比率确定杆件应力的一种方法。
自平衡法静载试验包括两个主要部分:施加荷载和测量变形。
在自平衡法中,通过辅助杆使水平台面保持平衡,施加荷载并等待平衡再次形成。
平衡状态下的条件是荷载的反力和支撑力相等。
这意味着当一根被试杆件承受着荷载时,它产生了一定的应变,但其应力尚未达到极限。
这个过程当然是由对被试杆件施加相同的后续荷载来实现的。
测量和记录变形,然后由此计算与被试杆件相关的荷载。
桩基单桩竖向静载检测(自平衡法)1、检测原理自平衡法的检测原理是将一种特制的加载装置—自平衡荷载箱(荷载箱外径750mm,由4个110T单缸组成,单个荷载箱重量400kg),在混凝土浇注之前和钢筋笼一起埋入桩内相应的位置(具体位置根据试验的不同目的而定),将加载箱的加压管以及所需的其他测试装置(位移、应力等)从桩体引到地面,然后灌注成桩。
由加压泵在地面向荷载箱加压加载,荷载箱产生上下两个方向的力,并传递到桩身。
由于桩体自成反力,我们将得到相当于两个静载试验的数据:荷载箱以上部分,我们获得反向加载时上部分桩体的相应反应系列参数;荷载箱以下部分,我们获得正向加载时下部分桩体的相应反应参数。
通过对加载力与这些参数(位移、应力等)之间关系的计算和分析,我们可以获得桩基承载力等一系列数据。
这种方法可以用于为设计提供数据依据,也可用于工程桩承载力的验证,示意图见图2:图2 基桩自平衡静载试验系统1-荷载箱;2-基准梁;3-护套管;4-位移杆(丝);5-位移传感器;6-油泵;7-高压油管;8-数据采集仪;9-基准桩2、自平衡法优点与传统的静载试验(检测)方法(堆载法和锚桩法)相比,自平衡法具有以下特点:省力:没有堆载,也不要笨重的反力架,检测十分简单、方便、安全。
省时:土体稳定即可测试,并可多根桩同时测试,大大节省试验(检测)时间。
不受场地条件和加载吨位限制:每桩只需一台高压泵、一套位移测读仪器、一根基准梁,检测设备体积小、重量轻,任何场地(基坑、山上、地下、水中)都可。
3、现场安装3.1、按照《建筑基桩自平衡静载试验技术规程》JGJ/T 403-2017第3.1.3条大直径灌注桩自平衡检测前,应先进行桩身声波透射法完整性检测,然后进行承载力检测。
所以设计单位要按照《建筑基桩检测技术规范》JGJ 106-2014相关要求对桩进行声测管预埋施工图设计。
3.2、荷载箱的埋设及连接受检灌注桩检测系统的安装与连接情况如下:图3 灌注桩检测系统的安装和连接1-加压系统;2-位移传感器;3-静载试验仪(压力控制和数据采集);4-基准梁;5-基准桩;6-位移丝(丝)护筒;7-上位移杆(丝);8-下位移杆(丝);9-主筋;10-导向筋(喇叭筋);11-声测管;12-千斤顶;13-导管孔;14-L形加强筋a、导向钢筋一端宜与环形荷载箱内圆边缘处焊接,另一端宜与钢筋笼主筋焊接;b、导向钢筋的数量和直径宜与钢筋笼主筋相同;c、导向钢筋与荷载箱平面的夹角宜大于60°。
自平衡法桩基检测安装流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!自平衡法桩基检测安装流程详解自平衡法桩基检测是一种先进的桩基质量检测技术,其主要优点在于无需额外的加载设备,能直接通过桩身自身的重量进行荷载测试。
自平衡法桩基检测技术在公共建筑中的应用摘要:随着城市化进程的加速推进,公共建筑的规模和数量不断增加,对基础设施的安全和稳定性提出了更高的要求。
自平衡法桩基检测技术的引入,为公共建筑的设计、施工和维护提供了新的解决方案,有望在未来的建筑领域发挥重要作用。
关键词:自平衡法桩基检测技术;公共建筑;应用引言自平衡法桩基检测技术是一种先进的基础设施检测技术,其应用范围涵盖了公共建筑、桥梁、隧道等各类工程结构。
该技术通过高精度的测量和分析手段,可以全面评估桩基的承载能力和稳定性,为工程安全提供保障。
1自平衡法桩基检测技术自平衡法桩基检测技术,是种用于评估和监测建筑物桩基稳定性的先进技术。
这项技术利用自平衡仪器,通过测量和分析桩基的倾斜角度、扭转和竖向位移等数据,来评估桩基的状态和稳定性。
它可以帮助工程师和设计师及时发现桩基存在的问题,并提供有效的解决方案,确保建筑物的安全性和稳定性。
自平衡法桩基检测技术的原理是基于力学和传感器技术。
利用先进的传感器设备和数据采集系统,可以实时监测桩基在各种荷载和环境条件下的响应情况。
通过数据分析和处理,得出桩基的承载能力、变形特性和稳定状态,为工程的安全设计和施工提供可靠的依据。
2自平衡法桩基检测施工2.1自平衡法桩基检测施工方案在进行自平衡静载试验前,需要详细了解相关试验桩的设计要求、安装规范以及监测仪器的设置方法。
施工人员应对施工图纸进行彻底的审阅,明确试验桩的安装位置、桩径尺寸和长度要求,以及相关的试验方案和参数设定。
在进行静载试验前,需要根据设计要求和方案安装好相应的静载试验设备,包括但不限于测斜仪、应变计、位移传感器等。
安装完成后,必须进行实地检查和测试,确保各设备正常运行,测量仪器准确灵敏。
在进行自平衡静载试验前,需要对试验桩进行周围土体的原状和扰动(振动、冲击)观测,并测定其初始状态。
这些数据将作为试验的基准值,用于后续试验数据的对比分析。
根据设计要求,施工人员将逐步施加试验荷载于试验桩上,通过液压泵或其他相应设备控制荷载的施加速度和力度。
桩基自平衡检测法
自平衡法与传统的堆载法和锚桩法不同,该技术是在施工过程中将按桩承载力参数要求定型制作的荷载箱置于桩身底部,连接施压油管及位移测量装置于桩顶部,待砼养护到标准龄期后,通过顶部高压油泵给底部荷载箱施压,得出桩端承载力及桩侧总摩阻力。
1.检测原理
根据现有可查证的档案记录,目前被国内冠之以”自平衡法“之名的桩内预埋加载设备进行桩基承载特性检测的方法,最早于1960年代有以色列AfarVasela公司提出并实施。
根据专利资料,该法被称为”一种新的承载力测试方法“,俗称为“通莫静载法”。
其检测原理是将一种特制的加载装置—荷载箱,在混凝土浇筑之前和钢筋笼一起埋入桩内相应的位置,将加载箱的加压管以及所需的其他测试装置从桩体引到地面,然后灌注成桩。
有加压泵在地面像荷载箱加压加载,使得桩体内部产生加载力,通过对加载力与这些参数之间的关系的计算和分析,我们不仅可以获得桩基承载力,而且可以获得每层土层的侧阻系数、桩的侧阻、桩端承力等一系列数据,这种方法可以用于为设计提供数据依据,也可用于工程桩承载力的检验。
2.预埋设备
荷载箱—顾名思义在进行桩基检测的前期需根据桩的具体吨位、桩基、孔深等一些列数据提前指定相应的适合试验的荷载箱,并且在桩进行灌注混凝土的前期将荷载箱和钢筋笼焊接在一起,最后一起埋入桩内的相应位置最后灌注混凝土;
导流结构—在灌注混凝土的过程中(特别是水下灌注的情况下),由于荷载箱置于桩体内部,会对混凝土的流通起到一定阻挡作用,容易在荷载箱部位形成薄弱层,影响成桩质量和检测结果。
通莫荷载箱采用了两项措施完美地解决了这个问题:首先,在加压体的表面,预浇注高强度混凝土,保证荷载箱加压面与混凝土体的无空隙结合.其次,在荷载箱体下部(大直径桩的情况下,也在上部)安置锥形导流体,在混凝土通过荷载箱层面时,能对流体起到顺利的引导作用;
的荷载箱会打开并将桩体拉断。
在不存在横向承载破坏隐患的情况下(常规桩深情况下,可以不用考虑这种隐患),荷载箱断面需要进行试验后补强,并且补强的结果必须使该截面的承载能力不小于该位置桩体所需传递的最大设计承载力(通常是50%)。
基于此原理,在保证浆液强度不低于桩身混凝土强度的前提下,通常将荷载箱的加载面积设计在桩身截面的
50%左右,一方面保证加载力的均匀分配,另一方面保证了注浆后有足够的面积承受该截面所传递的承载力。
示意如下(白色部位表示荷载箱加载体的截面,绿色部位表示桩体截面);
这种结构的意义在于,试验后荷载箱产生位移所引起的桩体内的空隙,必定是连续的断面。
从而当通过预埋在该层的注浆管进行注浆时,能保证浆液充满空隙层。
