示波器面板操作说明
(1)电源开关。
此开关按下(低),电源接通,电源指示灯点亮,预热后,仪器即可进行正常工作。
再按一下此开关,电源关断。
(2)辉度调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的亮度。
(3) 聚焦调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的清晰度。
(4)校准信号。
提供0.5V,1kHz的标准方波信号,用来对仪器进行校准。
(5) 轨迹旋转。
扫描线水平角度校正,扫描线不水平时使用。
(6)垂直移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。
(7)水平移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。
(8) V/div。
调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。
(9)DC、⊥、AC档位。
用于选择被测信号馈入至垂直通道的耦合方式。
(10) 垂直输入。
垂直通道的输入插孔。
(11) T/div。
扫描速度选择档位开关。
(12)扫描微调旋钮。
顺时针旋到底时为校准位置。
(13)电平。
调节被测信号触发点电平,使信号波形稳定。
(14)水平输入。
水平信号或外触发信号的输入插孔。
(15)内、外档位。
用于选择触发信号源。
内:内部触发。
外:用外接触发信号。
(16) 自动、TV、触发。
扫描方式选择。
(17) +、-。
触发极性选择。
示波器的基础操作初学者必看教程•示波器概述与基本原理•示波器基本结构与组成部分•示波器基本操作方法与步骤•典型信号测量实例分析目•示波器在电子实验和维修中应用举例•示波器使用注意事项和故障排除方法录01示波器概述与基本原理0102示波器定义示波器是一种电子测量仪器,用于显示和测量电信号的波形。
它能够将随时间变化的电压信号转换为可见的光信号,从而在屏幕上显示出波形的形状、幅度、频率和相位等信息。
示波器作用示波器在电子测量领域具有广泛的应用,主要用于以下几个方面信号波形的显示和观测通过示波器的屏幕,可以直观地观察信号波形的形状、幅度和频率等特征。
信号参数的测量示波器可以测量信号的幅度、频率、周期、相位等参数,为电子设备的调试和维修提供依据。
故障诊断通过观察信号波形的异常变化,可以判断电子设备是否存在故障,并定位故障点。
030405示波器定义及作用工作原理简介垂直系统示波器的垂直系统负责将输入信号进行放大和偏转,使其在屏幕上形成垂直方向的波形。
该系统包括输入耦合电路、衰减器、放大器和偏转板等部分。
水平系统水平系统控制信号在屏幕水平方向上的扫描速度和时间基准。
它主要由扫描发生器、触发电路和水平偏转板等组成。
扫描发生器产生与时间相关的扫描电压,触发电路则根据输入信号的特征控制扫描的起始点和稳定性。
显示系统显示系统负责将经过垂直和水平系统处理的信号转换为可见的光信号,并在屏幕上显示出来。
该系统包括示波管或液晶显示屏等显示器件,以及相应的驱动电路和亮度控制电路等。
模拟示波器采用模拟电路技术,具有较快的响应速度和较高的带宽。
它们通常使用示波管作为显示器件,能够提供较为直观的波形显示。
但是,模拟示波器的精度和稳定性相对较低,且功能较为单一。
模拟示波器数字示波器采用数字化技术,具有较高的精度、稳定性和灵活性。
它们使用高速模数转换器将输入信号转换为数字信号,然后通过数字信号处理技术对信号进行处理和分析。
数字示波器通常具有较大的存储深度和多种触发模式,能够实现复杂的波形分析和测量功能。
RIGOLDS1000RIGOLUSB触发中状态 触发状态 待触发状态 波形停止状态边沿触发 脉宽触发 斜率触发 视频触发 码型触发 持续时间触发10X 10X 11 AUTO10“”1. D15-D02.3.4.点击 单击 单击 单击 随系数改 微调数值 变而改变 改变单击点击 CH1、CH2 、 点击 通道选择两 点击 点击 MATH幅值 幅值 点击FFTFFT YT FFTFFTFFTFFT(Rectangle)Hanning HammingHamming HanningBlackmanREFUSB设备 设备 安装标志 信源 内、外两种 点击 存储位置 点击 保存REF 保存 点击 波形 点击 导入、 点击 导入、导出 REF波形 波形 点击 复位参照波形X Y点击:垂直位 点击::改变垂 旋转: 旋转 置恢复零点 直伏度位置 点击: 点击:粗、细 调切换 垂直位置 变化伏度 旋转:改变 旋转: 点击: 点击:关闭 垂直伏度 所有通道点击 水平位置 变化值旋转: 旋转 点击: :改变水 点击:水平位 旋转: 旋转:扩展 平时基位置 置恢复零点 位置可调 点击 旋转: 延 旋转:扩展 点击: 点击: 改变 旋转: 旋转: 幅度可调 迟扫描 水平时基点击D15 D0Measure点击 CH1、CH2 、 选中点击 信源选择 点击 点击 点击 点击Acquire观察包络 减少随机 实时采样观察 避免混淆 噪声 点击 单次 次数可调 等效采样观察 高频周期信号 存储深度 为512K 当前采样率Storage点击 点击 点击Cursor点击 点击 点击Display点击 点击 点击 点击 点击Utility点击 点击 点击 点击 点击点击点击 点击 点击 点击 点击“” “”点击点击点击返回点击1 1000 点击点击点击点击返回点击点击返回 上级菜单RIGOL。

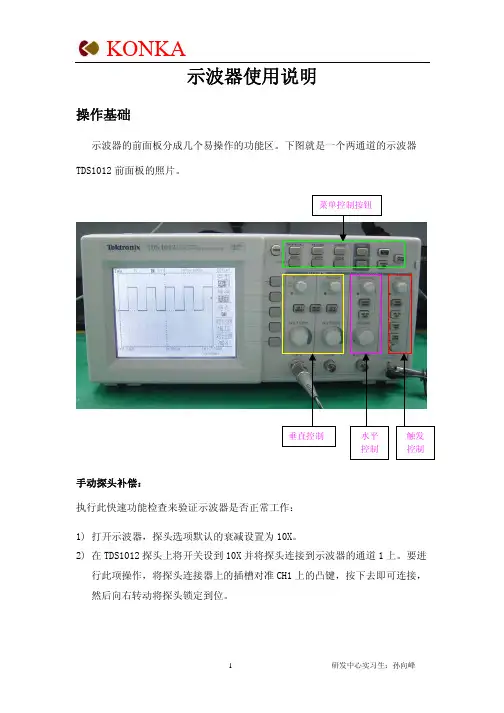

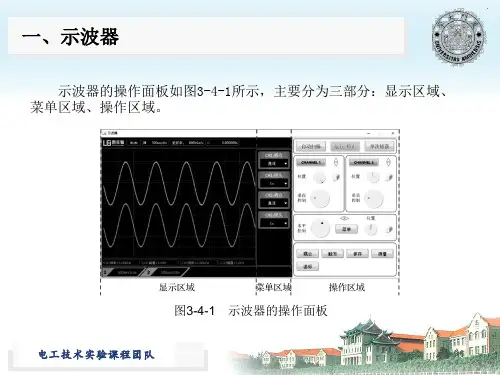

示波器使用说明操作基础示波器的前面板分成几个易操作的功能区。
下图就是一个两通道的示波器 TDS1012前面板的照片。
手动探头补偿:执行此快速功能检查来验证示波器是否正常工作: 1) 打开示波器,探头选项默认的衰减设置为10X。
2) 在TDS1012探头上将开关设到10X 并将探头连接到示波器的通道1上。
要进行此项操作,将探头连接器上的插槽对准CH1上的凸键,按下去即可连接,然后向右转动将探头锁定到位。
3) 按下“自动设置”按钮。
在数秒中内,你应当看到如上面板所示的1kHz电压为5V峰峰值的方波。
注意:如果方波出现如下图所示的失真可以通过调节探头来进行修正:探头设置:当探头衰减开关设置为1X 时,TDS1012探头将示波器的带宽限制到6MHz。
要使用示波器的全带宽100M,确保将开关设定到10 X。
显示界面:取样模式:每个间隔内采集单个取样点; 峰值检测模式:每个间隔内采集最高和最低电压; 均值模式:在采样模式下采集数据,将大量波形进行平均, 图中所示为取样模式。
1211102 触发状态显示常用动是如下两种状态:R 准备就绪。
示波器已采样所有预期触发数据并准备接受触发。
T 已触发。
示波器已发现一个触发并正在采集触发后所得数据。
3.使用标记显示水平触发位置,由HORIZONTAL POSITION(水平位置)控制。
4.使用读数显示中心刻度线的时间。
5.使用标记显示“边沿”脉冲宽度触发电平,由TRIGGER LEVEL(触发电平)控制。
6.以读数显示触发频率。
7.用读数表示“边沿”脉冲宽度触发电平,由TRIGGER LEVEL (触发电平)控制。
8.采样图标显示选定的触发类型:控制。
VOLTS/DIV来设置。
13.表示显示波形的接地参考点,可通过垂直控制键中的POSITION来设置。
菜单控制界面上图是TDS1012的菜单和控制按钮界面:SAVE/RECALL: 显示设置和波形的“保存和调用菜单”。
DS5000系列数字示波器操作演示南京邮电大学电工电子教学实验中心标签区液晶显示区软件操作键外触发输入探头校准信号软件菜单区运行控制区通道总控区垂直控制区水平控制区触发控制区电源开关在首次将探头与任一输入通道连接时,进行此项调节,使探头与输入通道相配。
未经补偿或补偿偏差的探头会导致测量误差或错误。
探头补偿将探头菜单衰减系数设定为10X,将探头上的开关设定为10X,并将示波器探头与通道1连接。
如使用探头钩形头,应确保与探头接触紧密。
将探头端部与探头补偿器的信号输出连接器相连,基准导线夹与探头补偿器的地线连接器相连,打开通道1,然后按AUTO改为10X探头补偿如必要用探头补偿调节棒或者非金属质地的改锥调整探头上的可变电容,直到屏幕显示的波形如下图的“补偿正确”。
可能遇到的三种波形显示:补偿过度补偿正确补偿不足点击点击点击带宽限制演示探头衰减系数设置随系数改变而改变数字滤波演示点击点击滤波类型包括:对应的频率的上下限可调快捷键:按下SCALE 钮档位调节演示点击反相演示输入阻抗设置点击输入阻抗为1M Ω或50Ω ,50Ω设置5000系列有些型号具备,有些不具备,50Ω的设置可用于连接探头或要求50Ω终端阻抗的电路,但在一般情况下,出于安全的考虑,建议采用高阻输入(1M Ω)按OFF键关闭相应菜单数学运算操作类型包括:A+B A-B A×B A÷B FFT两通道可选MATH幅度运算波形的幅度可以通过垂直SCALE旋钮调整。
幅度以百分比的形式显示,如上图左下角的状态显示。
幅度的范围从0.1%至1000%以1-2-5的方式步进,即0.1%、0.2%、0.5%……1000%。
点击使用FFT(快速傅立叶变换)数学运算可将时域(YT)时域信号转换成频率分量(频谱)。
使用FFT可以方便地观察下列类型的信号:•测量系统中谐波含量和失真•表现直流电源中的噪声特性•分析振动* Rectangle * Hanning * Hamming * Blackman * Vrms * dBVrms具有直流成分或偏差的信号会导致FFT波形成分的错误或偏差。
为减少直流成分可以选择交流耦合方式。
为减少重复或单次脉冲事件的随机噪声以及混叠频率成分,可设置示波器的获取模式为平均获取方式。
如果在一个大的动态范围内显示FFT波形,建议使用dBVrms垂直刻度。
dB刻度应用对数方式显示垂直幅度大小。
主要用于单频信号,寻找更高次谐波最好的幅度分辨,最差的频率分辨率。
Blackman正弦、周期和窄带随机噪声。
暂态或短脉冲,信号电平在此前后相差很大。
与矩形窗比,具有较好的频率分辨率,较差的幅度分辨率。
Hamming 窗的频率分辨率稍好于Hanning 窗。
Hanning Hamming暂态或短脉冲,信号电平在此前后大致相等。
频率非常相近的等幅正弦波。
具有变化比较缓慢波谱的宽带随机噪声。
最好的频率分辨,最差的幅度分辨率。
与不加窗的状况基本类似。
矩形(Rectangle )最合适的测量内容特点FFT 窗点击设置参考波形与所测波形相比较从而判断故障原因选择参考通道保存波形作为参考通道数据源注若以X -Y 方式存储波形,此存储不适用于参考波形。
若参考波形状态下不能调整其水平位置和档位。
MENU 水平控制系统使用水平按钮可改变时基、触发位移、触发释抑。
点击点击期望水平扩展部分经过水平扩展的部分延迟扫描时基可通过或移动和选择注延迟扫描分上下两个区域分别显示原波形和扩展后的波形,所以波形的显示幅度被压缩了一倍。
如原来的垂直档位是10mV/div ,进入延迟扫描以后,垂直档位将变为20mV/div 。
延迟扫描快捷键按下X-Y 方式李沙育图形点击CH1电压XYCH2电压注示波器在正常Y-T方式下可应用任意采样速率捕获波形。
欲在X-Y 方式下同样可以调整采样率和通道的垂直档位。
以下功能在XY显示方式中不起作用自动测量模式光标测量模式参考或数学运算波形延迟扫描(Delayed)水平POSITION 旋钮触发控制X-Y方式缺省的采样率是1MSa/s。
一般情况下,将采样率适当降低,可以得到较好显示效果的李沙育图形。
触发释抑释抑时间触发位置点击改变释抑时间,直至波形稳定触发关闭触发释抑释抑时间恢复100ns点击点击改变触发位移关闭触发位移触发位移恢复0触发位移时间位移点击MENU 触发设置系统触发被正确设定,便可以将不稳定的显示转换成有意义的波形触发电平设定触发点对应的信号电压设置触发电平在触发信号幅值的垂直中点强制产生一触发信号,主要应用于触发方式中的“普通”和“单次”模式。
CH1 CH2EXT EXT/5AC LineEXT(50Ω)上升沿下降沿自动普通单次点击交流直流低频抑制高频抑制视频触发CH1 CH2 EXTEXT/5EXT(50Ω)正极性负极性所有行指定行奇数场偶数场PLA/SECAMNTSC点击注同步脉冲:当选择“正极性”时,触发总是发生在负向同步脉冲上。
如果视频信号具有正向同步脉冲,则选择“负极性”。
信源选择-EXT(50Ω):设置外部触发信号并联(50Ω),通常应用于频率较高的信号分析。
此功能选项只频宽100MHz以上型号才具备。
脉宽触发CH1 CH2 EXTEXT/5 EXT(50Ω)正脉宽小于正脉宽大于正脉宽等于负脉宽小于负脉宽大于负脉宽等于水平旋钮设置脉宽宽度点击点自动普通单次直流交流高频抑制低频抑制注脉冲宽度调节范围为20ns~10s。
在信号满足设定条件时,将触发采样。
20种自动测量功能10种电压测量10种时间测量点击点击点击预测值所对应的按键,就会在屏幕所示位置显示测量值显示测量值点击点击点击点击点击清除测量值位置点击显示18清除种自动测量值点击获取方式:普通、平均、模拟、峰值检测点击点击点击可调去除噪声观察单次信号选用实时采样方式,观察高频周期性信号选用等效采样方式注期望减少所显示信号中的随机噪音,请选用平均采样方式,平均值的次数可以选择。
希望观察信号的包络避免混淆,请选用峰值检测方式,如屏幕所示。
注观察低频信号,请选择滚动模式方式。
希望显示波形接近模拟示波器效果,请选用模拟获取方式。
希望避免波形混淆,请打开混淆抑制。
点击水平旋钮调节亮度点击存储类型:波形存储、出厂设置、设置存储点击点击可选存储位置注选择波形存储不但可以保存两个通道的波形,而且可存储当前的状态设置。
更改设置后,请至少等5秒关闭示波器,以保证新设置得到正确储存。
可在示波器的存储器里永久保存10种设置,在任意时刻重新写入设置。
光标测量分为三种模式手动模式追踪模式自动测量模式点击注光标自动测量模式显示当前自动测量参数所应用的光标。
若没有在MEASURE 菜单下选择任何的自动测量参数,将没有光标显示。
点击若为电压测量:旋转垂直POSITION旋钮使光标上下移动若为时间测量:旋转垂直POSITION旋钮使光标左右移动若为电压测量:旋转水平若为时间测量:旋转水平两光标测量值的差点击十字光标自动定位在波形上,通过旋转对应的垂直控制区或水平控制区的POSITION旋钮可以调整十字光标在波形上的水平位置。
示波器同时显示光标点的坐标。
包括:显示类型、屏幕背景与亮度、波形保持、菜单保持……点击注显示类型包含矢量和点显示。
矢量显示模式下,示波器采取数字内插的方式连接采样点,并且包含线性和sin(x)/x两种模式。
sin(x)/x内插方式适用实时采样方式,并且在20ns或更快时基下有效。
设置隐藏菜单时间。
菜单将在最后一次按键动作后的设置时间内隐藏。
可设:1S、2S、5S、10S、20S、无限普通:设置屏幕为正常显示模式;反相:设置屏幕为反相显示模式可调选项:打开背景网格及坐标关闭背景网格关闭背景网格及坐标关闭:记录点以高刷新率变化打打开:记录点一直保持,直至波形保持功能被关闭。
点击,增强屏幕亮度点击,降低屏幕亮度点击辅助系统之接口设置点击点击RS-232波特率的选择值为:300,2400,4800,9600,19200,38400。
连接前的状态GPIB地址的选择值为:0至30,以1步进,即0,1,2,3…30。
USB连接成功连接后的状态声音、频率计、语言设置点击点击点击频率计测量值显示简体中文繁体中文韩语日语英语德语法语意大利语俄语葡萄牙语波兰语点点击点击包括设置:检测波形失败时输出;检测波形失败时输出并发提示音;检测波形通过时输出;检测波形通过时输出并发提示音打开:检测输出停止采样关闭:检测输出继续采样调出已保存的规则点击设置水平容限范围(0.04div-4.00div )点击设置垂直容限范围(0.04div-4.00div )点击根据调整创建水平和垂直的失败/通过容限范围点击保存创建的规则点击注设置完毕后,返回操作,即PASS/FAIL (1/3)菜单,点击相应按键,运行。
辅助系统之波形录制点击点击设置波形录制的时间间隔<1.00ms-1000s>设置波形录制的最大帧数<1-1000>点击点击点击运行再点击停止点击点击:开始回放波形再点击:停止播放波形点击:打开回放信息再点击:关回放信息模式1:循环回放波形模式2:播放波形后停止点击回放帧-帧的时间间隔<1.00ms-20s>设置起始回放帧<1-1000>设置当前屏幕显示帧数<1-1000>设置回放的终止帧数<1-1000>2006年11月使用自校正可使示波器自动更改系统内部的校正系数,而保证测量值满足精度要求。
系统信息:显示示波器系统信屏幕测试:运行屏幕测试程序键盘测试:运行键盘测试程序2006年11月www.RIGOL .com2006年11月www.RIGOL .com运行和停止波形采样执行按钮操作执行按键包括AUTO (自动设置)和RUN/STOP (运行/停止)点击设置屏幕自动显示多个周期信号。
设置屏幕自动显示单个周期信号。
自动设置并显示下降时间自动设置并显示上升时间撤消自动设置点击。
