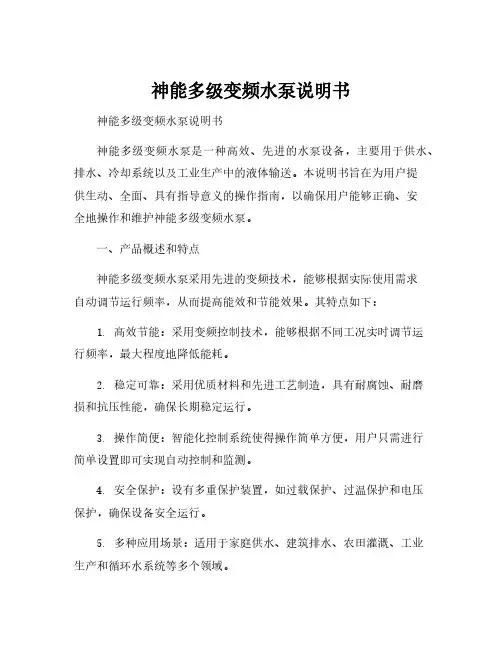

神能多级变频水泵说明书神能多级变频水泵说明书神能多级变频水泵是一种高效、先进的水泵设备，主要用于供水、排水、冷却系统以及工业生产中的液体输送。
本说明书旨在为用户提供生动、全面、具有指导意义的操作指南，以确保用户能够正确、安全地操作和维护神能多级变频水泵。
一、产品概述和特点神能多级变频水泵采用先进的变频技术，能够根据实际使用需求自动调节运行频率，从而提高能效和节能效果。
其特点如下：1. 高效节能：采用变频控制技术，能够根据不同工况实时调节运行频率，最大程度地降低能耗。
2. 稳定可靠：采用优质材料和先进工艺制造，具有耐腐蚀、耐磨损和抗压性能，确保长期稳定运行。
3. 操作简便：智能化控制系统使得操作简单方便，用户只需进行简单设置即可实现自动控制和监测。
4. 安全保护：设有多重保护装置，如过载保护、过温保护和电压保护，确保设备安全运行。
5. 多种应用场景：适用于家庭供水、建筑排水、农田灌溉、工业生产和循环水系统等多个领域。
二、操作指南1. 安装：根据具体需求选择合适的安装位置，确保水泵稳固且离地面垂直。
安装过程中请确保供电线路正确接入，接地良好。
2. 启动：将电源插头插入插座后，按下开关启动水泵。
在启动过程中，请留意是否存在异常声音或振动。
3. 设置运行参数：根据实际需求，设置水泵的运行参数，包括运行频率、运行时间和运行模式等。
请参照附带的使用手册进行正确操作。
4. 监测运行状态：通过水泵自带的显示屏，可以实时监测水泵的运行状态，包括压力、温度和故障信息等。
如发现异常情况，请及时进行处理。
5. 停机：当水泵工作完成或需要停机时，按下停机按钮，等待水泵完全停止后再进行其他操作。
三、维护保养1. 定期清洁：根据水泵使用情况，定期对水泵进行清洁，清除泵体和叶轮上的杂物和沉积物，以保证良好的工作效果。
2. 润滑保养：定期检查水泵的润滑系统，如油位是否正常、油质是否需要更换等，确保水泵正常运转。
3. 检修维护：定期对水泵进行全面检修和维护，包括电气系统、机械传动系统和密封系统等，确保设备的长期稳定运行。
变频恒压供水设备安装使用说明1、概述全自动变频调速变流量恒压供水设备是我公司引进国际最先进的变频调速技术，微机程序控制技术，自动化技术，用创新的给排水专业新工艺技术，与电机泵组结合的新型给水设备。
该设备具有高效节能，自动化程序高，运行可靠，操作灵活方便，以及抗电磁干扰能力强等特点，可通过压力传感器，根据用水量的变化，自动控制多台水泵变频、工频、循环软启动的恒压变量或变压变量给水设备。
它广泛用于工业与民用建筑的生产、生活给水系统及公共设施、宾馆、饭店等各种给水系统。
2、特点1）节电23-55%2）对多台泵组均能可靠的实现软启动交替运行，大大延长设备的使用寿命； 3）具有缺相、欠压、过压、过流、过载、短路、过热、失速等各种自动保护功能；4）节省投资，减少占地，安装、使用、检修方便；5）采用数字PID调节、恒压精度高、水压波动小；6）可实现恒压变量和变压变量等多种工况的要求。
3、工作原理根据用户要求，先设定给水压力值，然后通电运行，压力传感监测管网压力，并变为电信号送至可编辑控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出电压及频率升高，水泵转数升高，水泵转数升高，出水量的增加。
当用水量减少量，水泵转数降低，减少用水量，使管网压力维持设定压力。
在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制。
4、安装：（1）潜水泵安装前先进行场地清理，使场地具备安装条件。
（2）潜水泵安装前确认冷却液以加注完好，潜水泵安装放置一定注意接管方向，便于操作、维修及保养。
（3）潜水泵所配接管及各连接部位应清理干净，并与系统各接管正确安装。
（4）潜水泵安装完毕及运行前必须按要求进行水压试验。
（5）安装过程中注意管道平直度；防止管道积气。
2、电控柜安装及注意事项因为电控柜内装有很精密的微机控制器，变频调速器及集成电路软硬电器元件，为保证其工作可靠和较长的寿命，电控柜布置时应确保：（1）无腐蚀性气体和尘埃，机房要采光、通风良好。

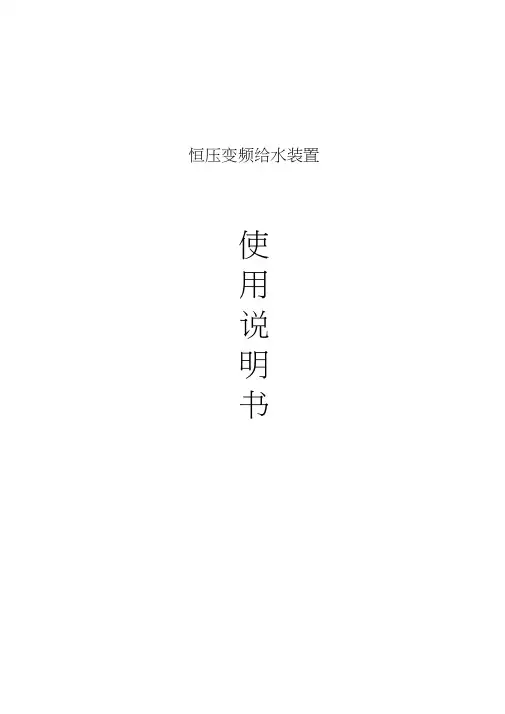

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
变频恒压供水设备使用说明书恒压变频给水装置一、产品概述使用XXX说XXX书变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温C—90C、PH值6.5-8.5.三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各种自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、主动化程度高，可实现恒压变量、多恒压变量、变压变量多种掌握方式，多种启停方式，压力不乱精度≤±1%；2、节能效果显著；3、掌握柜掌握对多台泵均实现变频软启动，无打击电流，机械打击磨损较小，可延长设备使用寿命、提高系统的不乱性和减小对电网的打击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的事情量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台隶属小泵的供水掌握系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：—3900m3/h;3、压力调节范围：—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。
of multiple water pumps according to the XXX。
while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。
The entire system is XXX。
and it can replace water towers。
high-level water tanks and air pressure tanks in water supply。
with XXX-saving effect.The variable frequency water supply XXX variable frequency control。
a water pump unit。
a pressure sensor。
a liquid level controller (nal)。
pipeline fittings and valves。
etc.Range of Applicable Water QualityIt is suitable for drinking water。
reclaimed water。
with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。
operates reliably。
has high pressure stability。
变频恒压供水设备操作维护说明济南市新星人环工程有限公司全自动恒压变频供水设备操作说明书一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。
二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。
在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。
三、供货范围：1、膨胀罐 1台2、变频泵 1-3台3、智能电控柜 1台4、配套管阀件压力控制器等 1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。
2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。
3、本设备安装时应保持水平，稳定。
4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。
5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。
若长期不用时应将水泵内的积水排出。
五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。
1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。
1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。
1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。
2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤± 1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6 台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3 相5 线。
380V（± 10%），50Hz（± 5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—;4、适用电机容量：—315kw5、加减速时间：0—6500 秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

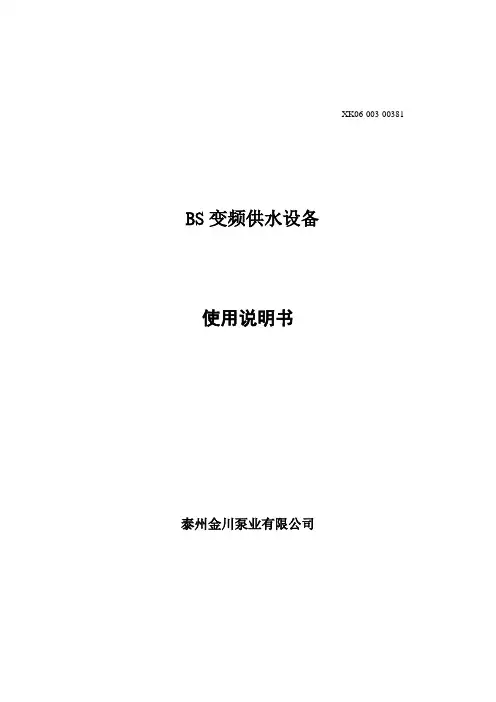

XK06-003-00381 BS变频供水设备使用说明书泰州金川泵业有限公司公司简介参考QZ(H) 系列潜水电泵使用说明书的公司简介重要注意事项⑴、阅读使用说明书为了您设备及人生的安全，产品使用前必须详细阅读本使用说明书，掌握电柜（箱）正确的安装、使用方法及相关常识。
⑵、可靠接地为避免触电风险，电柜（箱）必须可靠接地。
⑶、电柜（箱）保护安装、运输中切勿碰撞电柜（箱）的外壳，安装电柜（箱），固定在墙壁或地面时，必须固定稳定。
目录一、产品简介 (1)二、产品使用注意事项 (2)三、产品的工作原理 (3)四、产品的技术特性 (4)五、产品的尺寸 (5)六、产品的安装、调试 (5)七、故障分析与排除 (6)一、产品简介概述BS系列变频供水设备是引进国际上最先进的变频技术，选用优质名牌变频器，通过PLC对供水系统的水泵进行转速控制和台数调节，实现变水量恒压供水或压力按用户需求的规律自动调节，是一种智能化、机电一体化的高新科技产品。
变频器调速系统采用微机技术编程控制，电柜（箱）选用优质名牌电器元件组装，使BS系列供水系统具有性能可靠、自动化程度高、结构合理、技术先进、控制精度高等优点，达到最理想的经济运行效果。
1）、产品的特点a）、自动化程度高，设备运行连续性和可靠性高，可实现无人操作管理。
b）、压力调节精度高，且压力可调，运行压力稳定度达±0.01MPa。
c）、高效节能，采用进口变频器调速控制，按需要设定恒定压力，根据用水量为变频调节水泵转速，使水泵始终高效率运行，该设备同无塔供水设备相比，节能效果达50%以上，比阀门控制大量节能。
d）、采用了多台泵循环软启动方式，减少了直接启动时对电网的冲击和干扰，并且设备具有短路、过流、过压、过载、欠压、过热等故障时自动切断电路自动报警，提高了工作效率，延长了水泵机组的寿命。
e）、消除了高位水箱的二次污染，省去了清洗水箱的费用和麻烦。
f）、定时开关控制，长期内置实时时钟，输入功能代码和参数，可准确实现定时开关和控制，此功能特别适合办公区供水系统。
