数字电视机顶盒(DVB-T2 )DVB-T2

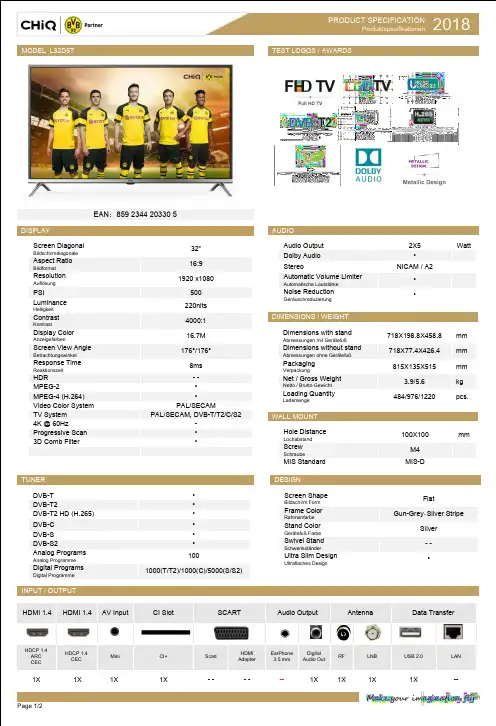

DVB-T•DVB-T2•DVB-T2 HD (H.265)•DVB-C •DVB-S •DVB-S2•Analog ProgramsAnalog Programme 100Digital Programs Digital Programme1000(T/T2)/1000(C)/5000(S/S2)Dimensions with standAbmessungen mit Gerätefuß718X198.8X458.8mm Dimensions without standAbmessungen ohne Gerätefuß718X77.4X426.4mm PackagingVerpackung815X135X515mm Net / Gross WeightNetto / Brutto Gewicht 3.9/5.6kg Loading Quantity Lademenge484/976/1220pcs.TUNERDISPLAYAUDIOINPUT / OUTPUT DESIGNWALL MOUNTScreen DiagonalBildschirmdiagonale32”Aspect RatioBildformat 16:9Resolution Auflösung1920 x1080PSI500LuminanceHelligkeit 220nits Contrast Kontrast4000:1Display ColorAnzeigefarben16.7M Screen View AngleBetrachtungswinkel 176°/176°Response Time Reaktionszeit8msHDR - -MPEG-2•MPEG-4 (H.264)•Video Color System PAL/SECAMTV System PAL/SECAM, DVB-T/T2/C/S24K @ 60Hz-Progressive Scan •3D Comb Filter•Audio Output 2X5WattDolby Audio•StereoNICAM / A2Automatic Volume LimiterAutomatische Lautstärke•Noise ReductionGeräuschreduzierung•Screen ShapeBildschirm Form FlatFrame Color RahmenfarbeGun-Grey - Silver StripeStand ColorGerätefuß FarbeSliver Swivel StandSchwenkständer- -Ultra Slim DesignUltraflaches Design•DIMENSIONS / WEIGHTHole DistanceLochabstand100X100mmScrew SchraubeM4MIS StandardMIS-DDESIGNMODEL L32D5T TEST LOGOS / AWARDSEAN ：859 2344 20330 5HDMI 1.4HDMI 1.4AV Input CI Slot SCART Audio Output Antenna Data TransferHDCP 1.4 ARC CECHDCP 1.4CECMini CI+ScartHDMI Adapter EarPhone 3.5 mm Digital Audio OutRF LNB USB 2.0LAN1X 1X 1X 1X - -- ---1X 1X 1X 1X --Energy Efficiency Class:EnergieeffizienzklasseA+On-Mode Power ConsumptionEingeschaltet Leistungsaufnahme 31W Annual Energy Consumption Jahresenergiebedarf46kWh Stand-by Power ConsumptionStandby-Leistungsaufnahme< 0.5W Off-Mode Power ConsumptionAusgeschaltet Leistungsaufnahme< 0.01WAC Power SupplyNetzversorgungAC 100-240V,50/60HzCI+(CI Plus) / CA-System•/•Auto & Manual Search Automatischer / Manueller Suchlauf•Easy Channel sortEinfache Sendersortierung• (DVB-S2)UHF & VHF & CATV •Favorite ChannelsFavoritenliste •Hotel Mode Hotel Modus•OSD LanguageMenüsprachenEN, FR, DE, IT, ES, PT,CZElectronic Program GuideElektronischer Programm Guide•Parental LockKindersicherung•Radio•Sleep-TimerSchlummerfunktion•Auto Summer TimeAutomatische Sommerzeit•USB Media Player •USB Clone FunctionUSB Klonfunktion•PresortingVorsortierte Senderliste• (DVB-S2)Teletext•12V DC Power12V Anschluss- - WIFI- -FEATURESENERGY CONSUMPTIONCODECCONTACTAudio / Video MPEG-2, MPEG-4, H.264, VP9, MPEG1/2 Layer1/2, MP3, DD, DD+, AAC, HE-AAC ImageJPEG, PNG, BMPMODEL L32G4000SALES PACKAGINGPRODUCT PHOTOS Czech RepublicPhone: +42 (0) 775 134 147E-Mail:******************************** / Web: www.changhongeurope.czGermany, Austria, SwitzerlandKaiserin-Augusta-Allee 104, D-10553 Berlin Phone: +49 (0) 30 98 35 42 98 / Fax: +49 (0) 30 98 35 44 26E-Mail: *********************** / Web: France19 rue des 3 frères LAMBERT ，95240 Cormeilles en Parisis ，FranceService Commercial : 06 44 06 44 95 Service après vente : 02 51 40 44 31E-Mail: ************************** / Web: 。

DVB-T2机顶盒适用于泰国与俄罗斯国家
DVB-T2数字电视标准与我国DTMB标准不相同，所使用的国家也相对不同，因此在相应的国家应该使用具备DVB-T2接收模块的机顶盒，这样才能正常使用。

在试用国家地区方面，包括俄罗斯、泰国等地区均采用的是DVB-T2数字电视标准。

补充知识：
2007年，欧洲DVB组织推出改进版的DVB-T2地面数字电视广播标准，频谱利用率及有效传输码率得到较大提高。

DVB-T2先从没有采用DVB-T地面数字电视广播模式的第三世界开始进行推广，已逐步完成产业化，价格大幅度下降，随后欧洲很多国家也开始采用，逐步替换DVB-T。

DVB-T2亮点是能提供较高的系统净荷码率（最大净荷码率高达51Mbps，比目前有线及卫星数字电视能提供的单通道净荷码率还高），采用分集接收改进了单频网接收效果，接收门限更低等。

华曦达DV7204-T2机顶盒，是华曦达科技一款属于DVB+OTT产品线性价比机顶盒产品，内置DVB-T2接收模块，完全支持高清DVB-T2/DVB-T标准，支持7天电子节目指南，支持USB录制、时移、节目回放、预约播放等相关功能。

华曦达DV7204-T2在硬件配置参数上虽然不高，但是也做到了中规中矩。

采用了ARM双核处理器，Mali-400 MP的GPU，采用DDR3内存，FLASH储存为MLC 4GB，操作系统为Android 4.2版本。

在接口配置上，华曦达科技考虑到运营商等客户的需求，因此具有天线输入接口IEC头、遥控延长线接口、3.5mm 复合音视频输出、HDMI1.4接口、S/P DIF 光纤接口、RJ45以太网接
口、TF卡接口、USB 2.0接口两个、LED指示灯一个（方便用户进行判断运行情况）、电源适配器接口。

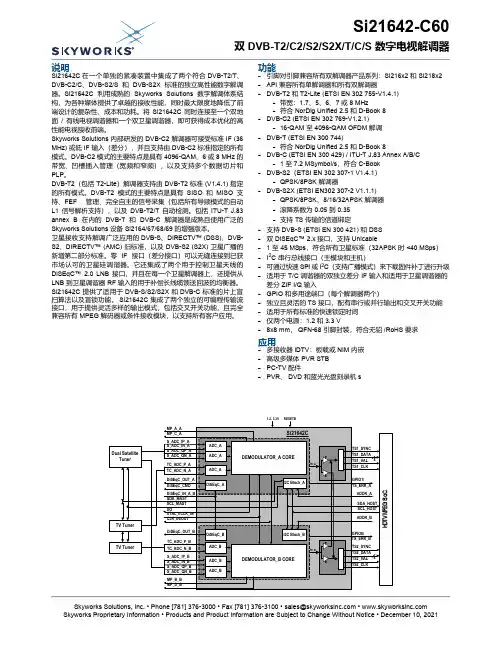

Si21642-C60双 DVB-T2/C2/S2/S2X/T/C/S 数字电视解调器说明Si21642C在一个单独的紧凑装置中集成了两个符合DVB-T2/T、DVB-C2/C、DVB-S2/S 和DVB-S2X 标准的独立高性能数字解调器。

Si21642C 利用成熟的Skyworks Solutions 数字解调体系结构，为各种媒体提供了卓越的接收性能，同时最大限度地降低了前端设计的复杂性、成本和功耗。

将Si21642C 同时连接至一个双地面/有线电视调谐器和一个双卫星调谐器，即可获得成本优化的高性能电视接收前端。

Skyworks Solutions 内部研发的 DVB-C2 解调器可接受标准 IF (36MHz) 或低IF输入（差分），并且支持由 DVB-C2 标准指定的所有模式。

DVB-C2 模式的主要特点是具有 4096-QAM、6 或 8 MHz 的带宽、凹槽插入管理（宽频和窄频），以及支持多个数据切片和PLP。

DVB-T2（包括 T2-Lite）解调器支持由 DVB-T2 标准 (V1.4.1) 指定的所有模式。

DVB-T2 模式的主要特点是具有SISO 和MISO 支持、FEF 管理、完全自主的信号采集（包括所有导频模式的自动L1 信号解析支持），以及DVB-T2/T 自动检测。

包括ITU-T J.83annex B 在内的DVB-T 和DVB-C 解调器是成熟且使用广泛的Skyworks Solutions 设备 Si2164/67/68/69 的增强版本。

卫星接收支持解调广泛应用的DVB-S、DIRECTV™(DSS)、DVB-S2、DIRECTV™ (AMC) 旧标准，以及 DVB-S2 (S2X) 卫星广播的新增第二部分标准。

零IF 接口（差分接口）可以无缝连接到已获市场认可的卫星硅调谐器。

它还集成了两个用于控制卫星天线的DiSEqC™ 2.0 LNB 接口，并且在每一个卫星解调器上，还提供从LNB 到卫星调谐器 RF 输入的用于补偿长线缆馈送回波的均衡器。

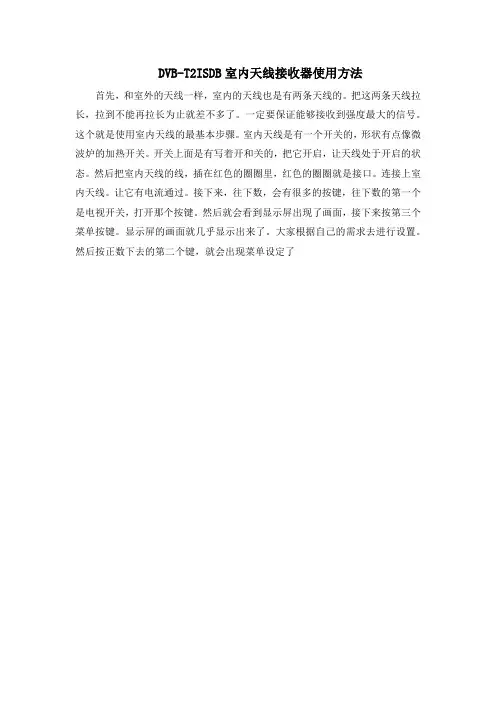

DVB-T2ISDB室内天线接收器使用方法首先，和室外的天线一样，室内的天线也是有两条天线的。

把这两条天线拉长，拉到不能再拉长为止就差不多了。

一定要保证能够接收到强度最大的信号。

这个就是使用室内天线的最基本步骤。

室内天线是有一个开关的，形状有点像微波炉的加热开关。

开关上面是有写着开和关的，把它开启，让天线处于开启的状态。

然后把室内天线的线，插在红色的圈圈里，红色的圈圈就是接口。

连接上室内天线。

让它有电流通过。

接下来，往下数，会有很多的按键，往下数的第一个是电视开关，打开那个按键。

然后就会看到显示屏出现了画面，接下来按第三个菜单按键。

显示屏的画面就几乎显示出来了。

大家根据自己的需求去进行设置。

然后按正数下去的第二个键，就会出现菜单设定了。

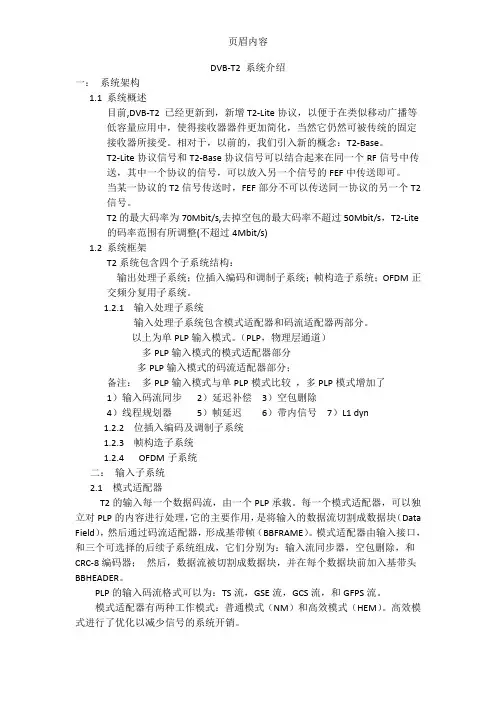

DVB-T2 系统介绍一：系统架构1.1系统概述目前,DVB-T2 已经更新到，新增T2-Lite协议，以便于在类似移动广播等低容量应用中，使得接收器器件更加简化，当然它仍然可被传统的固定接收器所接受。

相对于，以前的，我们引入新的概念：T2-Base。

T2-Lite协议信号和T2-Base协议信号可以结合起来在同一个RF信号中传送，其中一个协议的信号，可以放入另一个信号的FEF中传送即可。

当某一协议的T2信号传送时，FEF部分不可以传送同一协议的另一个T2信号。

T2的最大码率为70Mbit/s,去掉空包的最大码率不超过50Mbit/s，T2-Lite的码率范围有所调整(不超过4Mbit/s)1.2系统框架T2系统包含四个子系统结构：输出处理子系统；位插入编码和调制子系统；帧构造子系统；OFDM正交频分复用子系统。

1.2.1输入处理子系统输入处理子系统包含模式适配器和码流适配器两部分。

以上为单PLP输入模式。

（PLP，物理层通道）多PLP输入模式的模式适配器部分多PLP输入模式的码流适配器部分；备注：多PLP输入模式与单PLP模式比较，多PLP模式增加了1）输入码流同步2）延迟补偿3）空包删除4）线程规划器5）帧延迟6）带内信号7）L1 dyn1.2.2位插入编码及调制子系统1.2.3帧构造子系统1.2.4OFDM子系统二：输入子系统2.1 模式适配器T2的输入每一个数据码流，由一个PLP承载。

每一个模式适配器，可以独立对PLP的内容进行处理，它的主要作用，是将输入的数据流切割成数据块（Data Field），然后通过码流适配器，形成基带帧（BBFRAME）。

模式适配器由输入接口，和三个可选择的后续子系统组成，它们分别为：输入流同步器，空包删除，和CRC-8编码器；然后，数据流被切割成数据块，并在每个数据块前加入基带头BBHEADER。

PLP的输入码流格式可以为：TS流，GSE流，GCS流，和GFPS流。

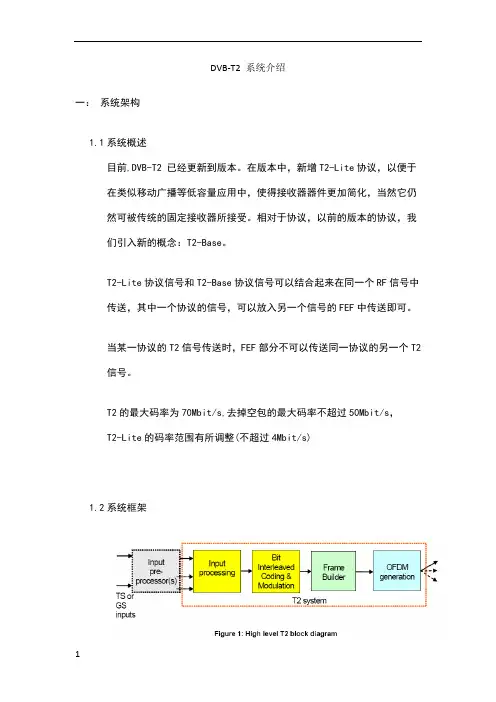

DVB-T2 系统介绍一：系统架构1.1系统概述目前,DVB-T2 已经更新到版本。

在版本中，新增T2-Lite协议，以便于在类似移动广播等低容量应用中，使得接收器器件更加简化，当然它仍然可被传统的固定接收器所接受。

相对于协议，以前的版本的协议，我们引入新的概念：T2-Base。

T2-Lite协议信号和T2-Base协议信号可以结合起来在同一个RF信号中传送，其中一个协议的信号，可以放入另一个信号的FEF中传送即可。

当某一协议的T2信号传送时，FEF部分不可以传送同一协议的另一个T2信号。

T2的最大码率为70Mbit/s,去掉空包的最大码率不超过50Mbit/s，T2-Lite的码率范围有所调整(不超过4Mbit/s)1.2系统框架T2系统包含四个子系统结构：输出处理子系统；位插入编码和调制子系统；帧构造子系统；OFDM正交频分复用子系统。

1.2.1输入处理子系统输入处理子系统包含模式适配器和码流适配器两部分。

以上为单PLP输入模式。

（PLP，物理层通道）多PLP输入模式的模式适配器部分多PLP输入模式的码流适配器部分；备注：多PLP输入模式与单PLP模式比较，多PLP模式增加了1）输入码流同步 2）延迟补偿 3）空包删除4）线程规划器 5）帧延迟 6）带内信号 7）L1 dyn 1.2.2位插入编码及调制子系统1.2.3帧构造子系统1.2.4 OFDM子系统二：输入子系统模式适配器T2的输入每一个数据码流，由一个PLP承载。

每一个模式适配器，可以独立对PLP的内容进行处理，它的主要作用，是将输入的数据流切割成数据块（Data Field），然后通过码流适配器，形成基带帧（BBFRAME）。

模式适配器由输入接口，和三个可选择的后续子系统组成，它们分别为：输入流同步器，空包删除，和CRC-8编码器；然后，数据流被切割成数据块，并在每个数据块前加入基带头BBHEADER。

PLP的输入码流格式可以为：TS流，GSE流，GCS流，和GFPS流。

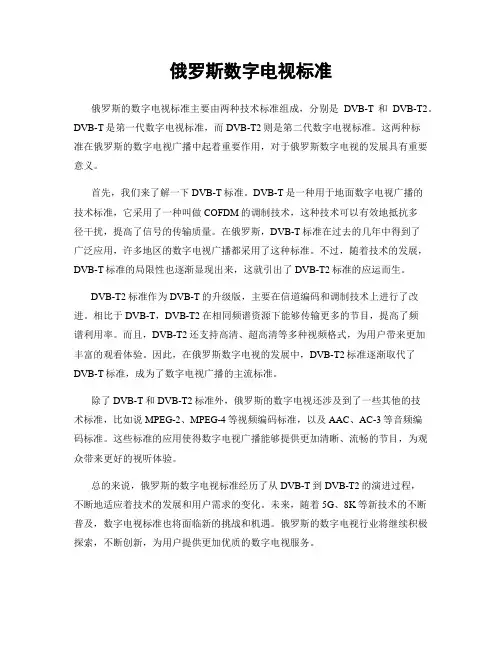

俄罗斯数字电视标准俄罗斯的数字电视标准主要由两种技术标准组成，分别是DVB-T和DVB-T2。

DVB-T是第一代数字电视标准，而DVB-T2则是第二代数字电视标准。

这两种标准在俄罗斯的数字电视广播中起着重要作用，对于俄罗斯数字电视的发展具有重要意义。

首先，我们来了解一下DVB-T标准。

DVB-T是一种用于地面数字电视广播的技术标准，它采用了一种叫做COFDM的调制技术，这种技术可以有效地抵抗多径干扰，提高了信号的传输质量。

在俄罗斯，DVB-T标准在过去的几年中得到了广泛应用，许多地区的数字电视广播都采用了这种标准。

不过，随着技术的发展，DVB-T标准的局限性也逐渐显现出来，这就引出了DVB-T2标准的应运而生。

DVB-T2标准作为DVB-T的升级版，主要在信道编码和调制技术上进行了改进。

相比于DVB-T，DVB-T2在相同频谱资源下能够传输更多的节目，提高了频谱利用率。

而且，DVB-T2还支持高清、超高清等多种视频格式，为用户带来更加丰富的观看体验。

因此，在俄罗斯数字电视的发展中，DVB-T2标准逐渐取代了DVB-T标准，成为了数字电视广播的主流标准。

除了DVB-T和DVB-T2标准外，俄罗斯的数字电视还涉及到了一些其他的技术标准，比如说MPEG-2、MPEG-4等视频编码标准，以及AAC、AC-3等音频编码标准。

这些标准的应用使得数字电视广播能够提供更加清晰、流畅的节目，为观众带来更好的视听体验。

总的来说，俄罗斯的数字电视标准经历了从DVB-T到DVB-T2的演进过程，不断地适应着技术的发展和用户需求的变化。

未来，随着5G、8K等新技术的不断普及，数字电视标准也将面临新的挑战和机遇。

俄罗斯的数字电视行业将继续积极探索，不断创新，为用户提供更加优质的数字电视服务。

在俄罗斯，数字电视标准的发展不仅仅是技术的竞争，更是服务用户的竞争。

只有不断提升数字电视的质量和体验，才能赢得用户的青睐。

因此，俄罗斯的数字电视行业需要不断引入新技术，提高服务水平，为用户带来更好的数字电视体验。
