直螺纹连接工艺试验报告

剥肋滚轧直螺纹钢筋接头施工工艺及质量检验一、原理介绍滚轧直螺纹钢筋接头是利用直螺纹滚丝机将钢筋的端部剥肋后滚轧成直螺纹，将已生产好的套筒与之相连接，使被连接的两根钢筋在套筒的中心部位顶紧、锁住的一种连接方式。

滚轧直螺纹钢筋接头适用于钢筋混凝土结构中的直径为16～40mm Ⅱ、Ⅲ级钢筋的同径连接或异径连接。

二、连接套筒的规格、型式连接套筒采用工厂定型产品.根据钢筋直径的不同,连接套筒有以下几种规格、型式。

表1套筒的规格表2 套筒的型式三、机具配置施工现场需配备以下机具：直螺纹滚丝机、砂轮切割机、管钳或扳手。

四、材料要求1、连接钢筋必须为Ⅱ级钢筋（HRB335）或Ⅲ级钢筋（HRB400）。

2、使用的Ⅱ、Ⅲ级钢筋的质量应符合国家标准GB1499-91、GB13014-91的要求。

3、套筒宜使用碳素结构钢或合金结构钢，供货单位应提供质量合格证书。

五、施工工艺及方法（一）、工艺流程钢筋下料钢筋直螺纹丝头加工套筒连接（二）施工方法1、钢筋下料现场钢筋滚丝必须使用砂轮切割机下料，保证切口断面与钢筋轴线垂直，要求钢筋连接端部不能有马蹄形或翘曲。

严禁用冲切或气割下料。

2、钢筋直螺纹丝头加工⑴现场搭设钢筋支架，将滚丝机放在钢筋支架的一端，使架子上钢筋的轴线与滚丝机的轴线保持一致。

⑵检查电源、电器是否安全正常，按滚丝机使用说明书给滚丝机注油、注切割液，并检查滚丝机的转向。

⑶将下料好的钢筋抬上支架，并将钢筋放在滚丝机钳槽中夹紧，锁定，以防止在加工钢筋过程中松动。

⑷钢筋夹紧后，启动冷却泵，待冷却液流出后再进行滚轧加工。

开始滚轧时，操作用力要轻，缓慢进给，防止钢筋损伤剥肋刀和滚丝轮。

⑸对丝扣进行检查，检查合格后方可继续生产。

丝头的规格和剥肋尺寸按表3控制：表3丝头规格和剥肋尺寸表⑹将滚轧好的丝头用生产厂提供的连接套筒检查，套筒旋入后应松紧适度，保证良好配合，做到牙形饱满，无裂痕，无断牙。

一般接头的丝头长度应为同规格连接套筒长度的二分之一，公差为1P（P为螺距）；加长型接头的丝头长度应大于套筒长度，以满足只转动套筒进行钢筋连接的要求。

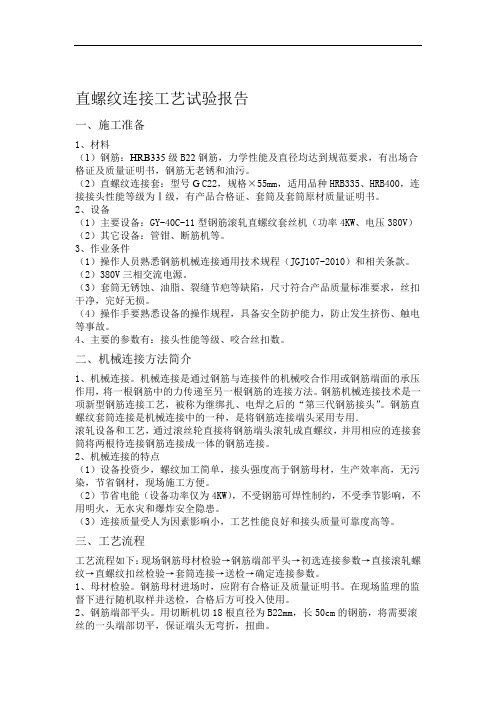

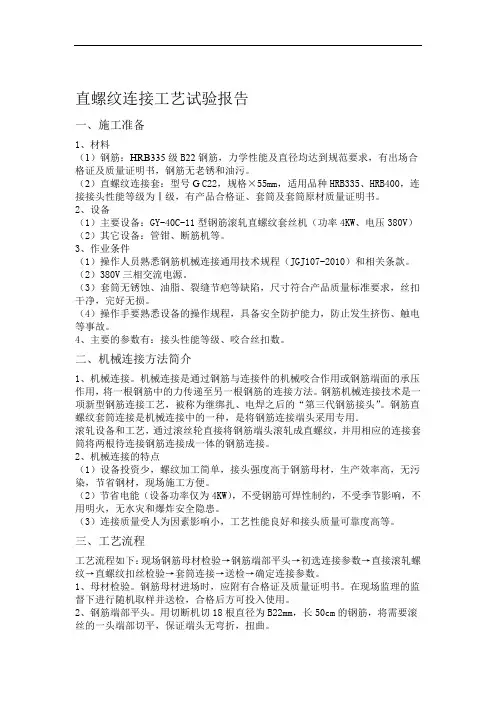

直螺纹连接工艺试验报告一、施工准备1、材料（1）钢筋：HRB335级B22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。

（2）直螺纹连接套：型号G C22，规格×55mm，适用品种HRB335、HRB400，连接接头性能等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书。

2、设备（1）主要设备：GY-40C-11型钢筋滚轧直螺纹套丝机（功率4KW、电压380V）（2）其它设备：管钳、断筋机等。

3、作业条件（1）操作人员熟悉钢筋机械连接通用技术规程（JGJ107-2010）和相关条款。

（2）380V三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接。

机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用．滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高，无污染，节省钢材，现场施工方便。

（2）节省电能（设备功率仅为4KW），不受钢筋可焊性制约，不受季节影响，不用明火，无水灾和爆炸安全隐患。

（3）连接质量受人为因素影响小，工艺性能良好和接头质量可靠度高等。

三、工艺流程工艺流程如下：现场钢筋母材检验→钢筋端部平头→初选连接参数→直接滚轧螺纹→直螺纹扣丝检验→套筒连接→送检→确定连接参数。

1、母材检验。

钢筋母材进场时，应附有合格证及质量证明书。

直螺纹套筒连接工艺试验报告直螺纹套筒连接工艺试验报告一、施工准备1、材料1）钢筋：HRB400级￠22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。

2）直螺纹连接套：型号BB4 22，规格A32.5mm×55mm，适用品种HRB335、HRB400，连接接头性能等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书。

2、设备1）主要设备：GY-40C-11型钢筋滚轧直螺纹套丝机（功率4KW、电压380V）。

2）其它设备：管钳扳手、力矩扳手、断筋机等。

3、作业条件1）操作人员熟悉《钢筋机械连接通用技术规程（JGJ107-2003）》（2）380V三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接。

机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高，无污染，节省钢材，现场施工方便。

（2）节省电能，（设备功率仅为4KW），不受钢筋可焊性制约。

不受季节影响，不用明火，无水灾和爆炸安全隐患。

（3）连接质量受人为因素影响小，工艺性能良好和接头质量可靠度高等。

三、工艺流程工艺流程如下：现场钢筋母材检验→钢筋端部平头→初选连接参数→直接滚轧螺纹→直螺纹扣丝检验→套筒连接→送检→确定连接参数。

直螺纹连接工艺试验报告
1.试验材料和设备
试验材料为标准螺纹钢材，试验设备包括万能试验机、拉力计、螺纹连接装置等。

2.试验方法
2.1准备试件：将螺纹钢材切割成不同长度的试件，然后进行清洗，确保试件表面干净。

2.2进行直螺纹连接：使用螺纹连接装置将试件的两端进行连接，保证连接牢固。

2.3进行拉力试验：将连接好的试件放置在万能试验机上，通过拉力计施加不同的拉力，记录拉力和试件的伸长量。

3.试验结果与分析
3.1进行拉力试验时，记录了不同拉力下试件的伸长量和试验所需要的拉力。

3.2绘制拉力与伸长量的曲线图，该曲线图表示了试件在不同拉力下的拉伸性能。

结果显示，随着拉力的增大，试件的伸长量也随之增大，表明直螺纹连接的强度和可靠性。

3.3通过对曲线图的观察，可以确定直螺纹连接的耐载能力。

根据试验结果，可以确保直螺纹连接在一定拉力下具有良好的耐载能力，适用于各种工程结构中的连接需求。

4.结论
通过以上试验，可以得出以下结论：
4.1直螺纹连接工艺可行，可以实现试件的稳定连接。

4.2直螺纹连接具有良好的拉伸性能，能够在一定拉力下保持连接的稳定和可靠。

4.3直螺纹连接适用于各种工程结构中的连接需求，具有广泛的应用前景。

综上所述，直螺纹连接工艺试验结果表明，该连接工艺的可行性和性能良好，适用于各种工程结构中的连接需求。

在实际工程中，应注意选择合适的螺纹连接装置和适当的连接方式，以确保连接的安全和可靠。

广播影视文化产业城B区工程直螺纹连接工艺试验报告承包单位：通州建总集团监理单位：市建设监理2015 年6月20日目录1、直螺纹连接工艺试验报告2、钢材机械连接接头试验报告3、钢筋直螺纹连接套筒产品合格证4、直螺纹连接接头制作、安装、检验技术指导直螺纹连接工艺试验报告一、指导依据1、钢筋机械连接通用技术规程JGJ 107-20102、滚轧直螺纹钢筋连接接头JG 163-20043、普通螺纹公差GB/T 197-20034、一、施工准备1、材料：（1）钢筋：HRB400E 级φ16钢筋，生产单位为日照钢铁，力学性能及直径均达到《GB1499.2-2007》规要求，有出场合格证及质量证明书，钢筋无锈蚀和油污。

（2）直螺纹连接套：螺纹规格M33.18×3.0,适用品种HRB335、HRB400，设计接头等级II级，有产品合格证、套筒及套筒原材质量证明书。

2、设备：（1）主要设备：HGS-40C型钢筋直螺纹(剥肋)滚丝机床（功率4KW、电压380V）（2）其它设备：管钳、断筋机等。

3、作业条件：（1）操作人员熟悉钢筋机械连接技术规程（JGJ107-2010）滚轧直螺纹钢筋连接接头(JG163-2004)和相关条款。

（2）380V 三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接。

机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

直螺纹连接工艺一、适用范围：本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径16～40mm的热轧Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的连接。

所连接钢筋直径之差不直超过9mm。

采用锥螺纹钢筋接头应经设计人员同意。

二、施工准备：2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

2.1.2 连接套应符合以下要求：2.1.2.1 有明显的规格标记（如 32或 32）。

2.1.2.2 锥孔用塑料密封盖封住。

2.1.2.3 同径或异径连接套尺寸在表4-25的规定范围。

连接套规格尺寸表表4-25连接套规格标记外径不小于 (mm) 长度不小于 (mm)16、 16 25-0.5 65-0.518、 18 28-0.5 75-0.520、 20 30-0.5 85-0.522、 22 32-0.5 95-0.525、 25 35-0.5 95-0.528、 28 39-0.5 105-0.532、 32 44-0.5 115-0.536、 36 48-0.5 125-0.540、 40 52-0.5 135-0.52.1.2.4 锥螺纹塞规拧入连接套后，连接套的大端边缘应在锥螺纹塞规大端的缺口范围内（图4-36）。

图4-362.1.2.5 有产品合格证。

2.1.2.6 连接套应分类包装存放，不得混淆和锈蚀。

2.1.3 主要机具：2.1.3.1 钢筋套丝机：型号为SZ一50A，或其它可套制直径16mm及以上的Ⅱ、Ⅲ级钢筋的套丝机。

2.1.3.2 量规：量规包括牙形规、卡规和锥形螺纹塞规。

牙形规是用来检查钢筋连接端的锥螺纹牙形加工质量的量规。

卡规是用来检查钢筋连接端的锥螺纹小端直径的量规。

锥螺纹塞规是用来检查锥螺纹连接套的加工质量的量规。

2.1.3.3 力矩扳手：力矩扳手必须经计量管理部门批准，有制造计量器具许可证的生产厂生产的产品。

力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。

钢筋直螺纹连接方法一、操作工艺直螺纹接头是先在施工现场或钢筋加工场用钢筋镦粗机、钢筋切断机、钢筋攻丝机，按钢筋下料单把钢筋的连接端头加工成直螺纹，然后通过直螺纹导向器，用扳手把钢筋和连接套拧紧在一起。

1、钢筋加工下料→钢筋切平头→钢筋镦粗→套丝→用牙形规检查套丝质量→用卡规检查套丝头质量→用直角测量镦粗长度、攻丝长度→做接头试件静力拉伸试验→接头试件合格后做钢筋连接准备工作→实验室做出接头试件试验报告→在钢筋两连接段分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护直螺纹和方便连接施工→存放备用→用卡规抽检丝头直径，用牙形规抽检丝头牙形。

加工质量合格后填写抽检记录，对不合格的丝头要重新加工。

2、钢筋安装搭设钢筋绑扎架(梁内钢筋)→钢筋就位→回收待连接钢筋上的密封帽和连接套→用手拧上钢筋→拧紧钢筋接头，当两端钢筋按旋合长度接触时外露丝扣不超过1圈即可→质检人员验收钢筋连接质量→作好钢筋接头的抽检记录→填好钢筋接头隐检记录二、主要施工方法根据待接钢筋转动的难易情况，现场可分别采用以下四种连接方法：1、连接钢筋易于转动的情况：先将导向连接器旋入已安装固定好的钢筋一端螺纹处，再旋入另一端的连接钢筋，最后用扳手拧紧。

2、连接钢筋又长又重难于转动的情况：此时连接钢筋端部应加长螺纹，先将导向连接器旋入连接钢筋上，直至加长螺纹的尽头，再反向旋入固定钢筋。

3、两侧钢筋均不能转动的情况：先将锁紧螺母(构造上相当于1/5∽1/4导向连接器套筒长)和套筒全长旋入有加长螺纹一侧的钢筋上，然后将两侧钢筋对接，反向旋转导向连接器套筒，套住另一端钢筋，最后反向旋转锁紧螺母并锁紧套筒。

4、连接钢筋不允许旋转但可以直线移动的情况：组装时只需旋转导向连接器套筒即可。

三、质量标准1、原材料（1）本工程直螺纹导向钢筋连接器，采用30∽40#优质碳素钢。

（2）加工螺纹用冷却液必须用水渗性切削冷却润滑液，不准用机油润滑。

（3）导向连接器的加工截面应与轴线垂直，端头不得翘曲，其内螺纹必须与标准螺纹规格相吻合。

钢筋机械连接施工工艺试验方案试验目的本试验旨在验证滚轧直螺纹钢筋机械连接工艺的可行性和可靠性，为工程实际应用提供技术支持和保障。

编制的依据本试验方案参照国家相关标准和规范，包括《钢筋机械连接技术规程》（107-2010）等。

施工准备在试验前，应对设备进行检查和维护，确保其正常运行。

同时，应准备好试验所需的材料和工具，并对试验场地进行清理和消毒。

适用范围本试验适用于滚轧直螺纹钢筋机械连接工艺在排水箱涵等钢筋混凝土结构中的应用。

工艺原理滚轧直螺纹钢筋机械连接工艺是通过钢筋加工设备将钢筋进行加工，形成直螺纹，再通过机械连接器将两根钢筋连接在一起，从而达到钢筋连接的目的。

工艺流程及操作要点1.钢筋加工：将钢筋经过清洗、切割和滚轧等工艺加工，形成直螺纹。

2.连接器安装：将连接器安装在钢筋上，并根据连接器型号和钢筋直径选择合适的连接器。

3.连接器压接：使用连接器压接机对连接器进行压接，确保连接牢固。

4.拉伸试验：对连接后的钢筋进行拉伸试验，检测连接的强度和可靠性。

质量要求1.连接强度：连接后的钢筋拉伸强度应不低于钢筋本身的屈服强度。

2.连接可靠性：连接后的钢筋应具有良好的抗震性和抗裂性能。

3.连接效率：连接工艺应具有高效、便捷的特点，能够提高工程施工效率。

钢筋连接接头检验对连接后的钢筋进行拉伸试验和冲击试验，检测连接的强度和韧性。

同时，对连接后的钢筋进行外观检查和尺寸检查，确保连接质量符合要求。

结论本试验结果表明，滚轧直螺纹钢筋机械连接工艺在排水箱涵等钢筋混凝土结构中应用可行，连接强度和可靠性良好，且连接效率高。

安全及环保措施在试验过程中，应加强现场安全管理，确保操作人员安全。

同时，应注意环境保护，避免对环境造成污染。

附页本试验方案所用材料和设备清单：1.滚轧直螺纹钢筋加工设备2.钢筋连接器及压接机3.拉伸试验机和冲击试验机4.清洁消毒用品5.环保材料和设备。

材料准备：进场钢筋、连接套筒、焊条等必须符合相关标准和要求，并经过复核和检测。
