消防安全标识图例-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13设置在消防水带附近位置。

9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图室内消火栓标志规格：45*设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

消防安全标识图例序号标志图例名称及整理规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13 设置在消防水带附近位置。

9灭火器标志规格：27*27 设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图A.1 灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图A.2 室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。

基本符号表示消防设备类别，下表是常见的基本符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防工程固定灭火器系统符号
4、消防工程灭火设备安装处符号
5、消防工程自动报警设备符号
7、火灾报警系统图例
图例名称
XH消RS给水警
一ZP —一仇一消防自动嚼水灭火给水瞥
水算灭火焙水管
雨滞灭火蜡水管
室内单口消火栓室内
双口消防火栓
直外消防火桂
湿式WWW- -系统
自动|•洒头乎页图（幵式、诩
式）
自訪輻洒头系统图（开式）
雨浴冏一廉at
水力第铃
自动喷洒头sa® （闭式立下
瞬）
孕自请啧洒头系StHB ｛闭式
J一上嗔〉
图例名称图例名称图例名称
0□H
B C ©專烟探需将in
手动椎警按（B ｛需構孔》叵］
火灾扬声器L畑|
漕舫栓报警按钮
单输入檢块
倩号沟
圧力开关
水渣播承曲
单軸入根块
取怜入双■出圧块
我动柞切摆權块
防火絢（7or）
I*增防火睥
<280€ >
PYJ
PLB
KTD
WYB
MM
非滴訪电■控制
箱
撑烟凤松控剧押
厂送消防水柔控
制辅
躍港加压赣控制
辅
空调机
消防电话根块
演防电话分机
8、消防工程设计图示例
A
A
A
▲
A
A。

最新消防图例大全.优选

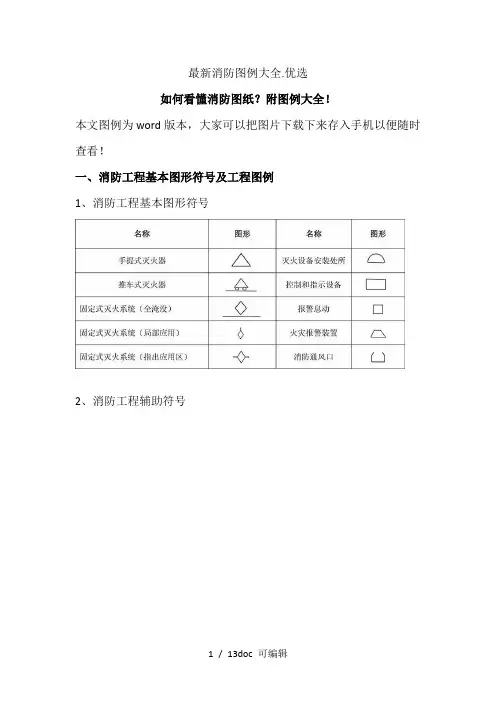

如何看懂消防图纸？附图例大全！
本文图例为word版本，大家可以把图片下载下来存入手机以便随时查看！
一、消防工程基本图形符号及工程图例
1、消防工程基本图形符号
2、消防工程辅助符号
3、消防工程灭火器符号
4、消防管路及配件符号
5、消防工程固定灭火器系统符号
6、消防工程灭火设备安装处符号
7、消防工程自动报警设备符号
8、在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL表达的意思
二、消防技术文件用消防设备图形符号
1、基本符号
基本符号表示消防设备的类别，下表是常见的基本符号。

2、辅助符号
辅助符号一般放在基本符号内，表示消防设备的种类或性质，下表给出了常见的辅助符号。

3、单独使用的符号
4、组合图形符号
根据不同的需要组合基本符号和辅助符号，表示不同品种设备的图形符号示例。

基本符号和辅助符号的组合可以有很多形式，这里给出的符号仅仅是举例说明，不包括所有可能得组合。

5、设计图示例
最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改
感谢您使用本店文档您的满意是我们的永恒的追求！（本句可删）
------------------------------------------------------------------------------------------------------------。

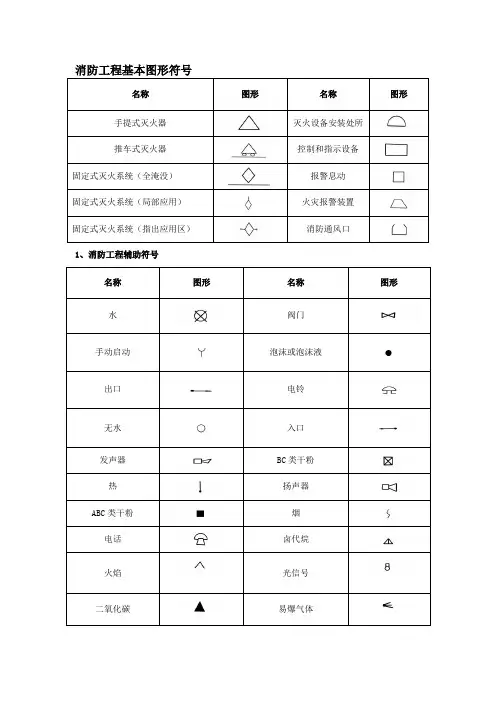

消防工程基本图形符号名称图形名称图形手提式灭火器灭火设备安装处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体消防工程基本图形符号2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫产生器泡沫混合器立管泡沫液管消防工程基本图形符号4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置。
