Ⅰ类手持电动工具绝缘电阻值检测记录文本表

Ⅰ类手持电动工具绝缘电阻值检测记录表序号设备/编号测量部位绝缘电阻值要求不小于2兆欧绝缘电阻值实测记录外观情况结论测量时间测量人带电零件与外壳之间不小于2兆欧注：绝缘电阻值不小于2兆欧，每季一次，使用Ⅰ类手持电动工具应配有漏电保护装置，PE线连接可靠。

1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅱ类手持电动工具绝缘电阻值检测记录表序号设备/编号测量部位绝缘电阻值要求不小于7兆欧绝缘电阻值实测记录外观情况结论测量时间测量人带电零件与外壳之间不小于7兆欧注：绝缘电阻值不小于7兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅲ类手持电动工具绝缘电阻值检测记录表序号设备/编号测量部位绝缘电阻值要求不小于1兆欧绝缘电阻值实测记录外观情况结论测量时间测量人带电零件与外壳之间不小于1兆欧注：绝缘电阻值不小于1兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

电焊机绝缘电阻值检测记录表日期设备编号一次绕组与外壳绝缘阻值（兆欧）二次绕组与外壳绝缘阻值（兆欧）一次绕组与二次绕组绝缘阻值（兆欧）检测部门/人备注注：焊机一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧，每季一次，焊机一次侧电源线长度不超过3米。

移动电气装备绝缘电阻测试记录表序号设施名称安放地点目标值实测值测试方式测试人测试日期123456789101112绝缘电阻值不小于1兆欧，每半年一次编制人：日期：电网接地系统电阻测试记录表接地网的接地电阻应每年进行一次测量。

Ⅰ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于2兆欧，每季一次，使用Ⅰ类手持电动工具应配有漏电保护装置，PE线连接可靠。

1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅱ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于7兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅲ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于1兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

电焊机绝缘电阻值检测记录表注：焊机一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧，每季一次，焊机一次侧电源线长度不超过3米。

移动电气装备绝缘电阻测试记录表绝缘电阻值不小于1兆欧，每半年一次编制人：日期：备注：手持电动工具分类电动工具按电气保护的方式分为三类： a．Ⅰ类工具； b．Ⅱ类工具； c．Ⅲ类工具；★Ⅰ类工具即为普通型电动工具，其额定电压超过50伏，Ⅰ类工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全措施。

其方法是将可触及的可导电的零件与已安装在固定线路中的保护（接地）导线联起来，使可触及的可导电的零件在基本绝缘损坏的事故中不成为带电体。

Ⅰ类工具的插头为三脚插头。

★ II类工具即绝缘结构全部为双重绝缘结构的电动工具。

其规定电压超过50V II类工具不允许设置接地装置。

一般为绝缘外壳。

北京顺鑫农业股份有限公司耘丰种业分公司手持电动工具台账及检测记录
移动及手持电动工具定期绝缘电阻测验记录表
说明
施工现场移动及手持电动工具应半年测试一次。

绝缘电阻值应符合规范规定，测试合格后贴上定期检查合格标签，方可使用。

测验结果若绝缘电阻值超标，应立刻停止使用，或作报废处理。

测验应有书面记录，各责任人签字。

附表《移动及手持电动工具定期绝缘电阻测验记录表》。

测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

手持电动工具绝缘电阻值测量记录表
作者: 日期:
北京顺鑫农业股份有限公司耘种
、（分公司
手持电动工具台账及检测记录
移动及手持电动工具定期绝缘电阻测验记录表
施工现场移动及手持电动工具应半年测试一次。

绝缘电阻值应符合规范规定，测试合格后贴上定期检查合格标签，方可使用。

测验结果若绝缘电阻值超标，应立刻停止使用，或作报废处理。

测验应有书面记录，各责任人签字。

附表《移动及手持电动工具定期绝缘电阻测验记录表》。

测量时间: 测量人:
2、外观情况要求检查：（1 ）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

测量时间: 测量人:
2、外观情况要求检查：（1 ）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

测量时间: 测量人:
2、外观情况要求检查：（1 ）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否
破损、规格是否与负载匹配。

手持电动工具绝缘记录表1. 简介手持电动工具广泛应用于各个行业的生产工作中，为了确保工作人员在使用时的安全，要求定期进行检测保养，其中绝缘检测是其中的重要一项。

本文档旨在记录手持电动工具的绝缘测试结果，并统计维护情况，为企业提供安全、可靠的生产环境。

2. 绝缘检测记录表格序号设备名称设备编号检测时间绝缘电阻值(MΩ)负载电流值(mA)检测结果1手电钻0012021/1/1201正常2手持电锤0022021/1/1302正常3电动圆锯0032021/1/1401正常4电动角磨机0042021/1/1252正常5电动切割机0052021/1/1351正常6电动剪切机0062021/1/1201正常号称号(MΩ)(mA)结果0012021/7/1181异常7手持电钻0022021/7/1281正常8手持电锤9电动圆0032021/7/1452正常锯10电动角0042021/7/1201异常磨机0052021/7/1302正常11电动切割机0062021/7/1151异常12电动剪切机0012022/1/1221正常13手持电钻0022022/1/1312正常14手持电锤0032022/1/1381正常15电动圆锯0042022/1/1242正常16电动角磨机号称号(MΩ)(mA)结果17电动切0052022/1/1351正常割机0062022/1/1191正常18电动剪切机3. 维护情况1.手电钻：定期更换电钻头，清理排尘口和电机内部；2.手持电锤：定期检查铁壳是否有裂纹、断裂，更换已经磨损的刀头，调整配重，保持机身平衡；3.电动圆锯：拆卸锯片，清除锯条内部的锈蚀、泥沙之类的杂质，以防对电机造成伤害；4.电动角磨机：定期检查电机是否有生锈现象，清理电机排污孔，更换磨片；5.电动切割机：检查铁壳是否有裂纹、断裂，清洁电路板和排水孔；6.电动剪切机：定期检查机身内部是否有异物卡住，清理锯条和表面积碳。

4. 检测结果说明1.绝缘电阻值：绝缘检测时所测量的阻抗值，通常以兆欧或兆欧姆为单位；2.负载电流值：绝缘测试时所施加的电压与电阻的比值，通常用毫安表示；3.检测结果：根据绝缘电阻值和负载电流值的检测结果，判断手持电动工具是否安全可靠。

Ⅰ类手持电动工具绝缘电阻值测量记录表测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

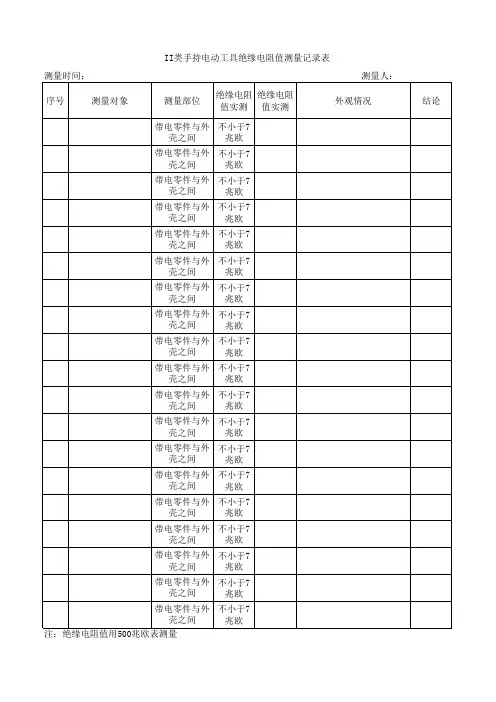

Ⅱ类手持电动工具绝缘电阻值测量记录表
测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅲ类手持电动工具绝缘电阻值测量记录表
测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破
损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

北京顺鑫农业股份有限公司耘丰种业分公司手持电动工具台账及检测记录
移动及手持电动工具定期绝缘电阻测验记录表
说明
施工现场移动及手持电动工具应半年测试一次。

绝缘电阻值应符合规范规定，测试合格后贴上定期检查合格标签，方可使用。

测验结果若绝缘电阻值超标，应立刻停止使用，或作报废处理。

测验应有书面记录，各责任人签字。

附表《移动及手持电动工具定期绝缘电阻测验记录表》。

Ⅰ类手持电动工具绝缘电阻值测量记录表
测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或
破损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅱ类手持电动工具绝缘电阻值测量记录表
测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或
破损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅲ类手持电动工具绝缘电阻值测量记录表
测量时间：测量人：
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或
破损；（2）电动工具的防护罩、盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
