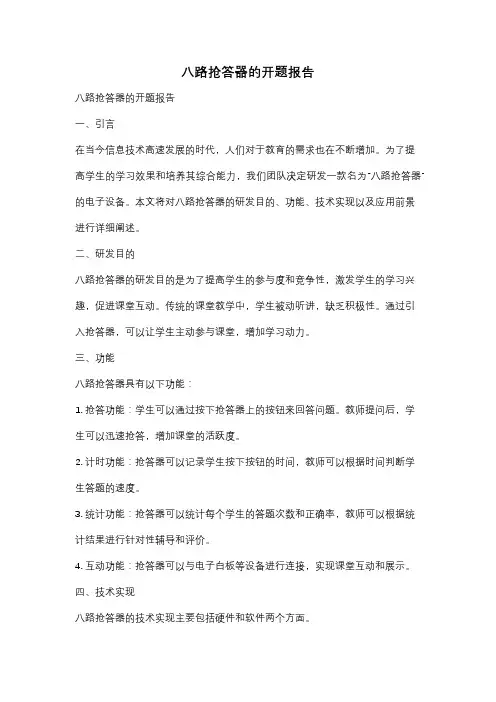

八路抢答器的开题报告八路抢答器的开题报告一、引言在当今信息技术高速发展的时代，人们对于教育的需求也在不断增加。
为了提高学生的学习效果和培养其综合能力，我们团队决定研发一款名为“八路抢答器”的电子设备。
本文将对八路抢答器的研发目的、功能、技术实现以及应用前景进行详细阐述。
二、研发目的八路抢答器的研发目的是为了提高学生的参与度和竞争性，激发学生的学习兴趣，促进课堂互动。
传统的课堂教学中，学生被动听讲，缺乏积极性。
通过引入抢答器，可以让学生主动参与课堂，增加学习动力。
三、功能八路抢答器具有以下功能：1. 抢答功能：学生可以通过按下抢答器上的按钮来回答问题。
教师提问后，学生可以迅速抢答，增加课堂的活跃度。
2. 计时功能：抢答器可以记录学生按下按钮的时间，教师可以根据时间判断学生答题的速度。
3. 统计功能：抢答器可以统计每个学生的答题次数和正确率，教师可以根据统计结果进行针对性辅导和评价。
4. 互动功能：抢答器可以与电子白板等设备进行连接，实现课堂互动和展示。
四、技术实现八路抢答器的技术实现主要包括硬件和软件两个方面。
1. 硬件设计：八路抢答器由主控芯片、按键、显示屏等组成。
主控芯片负责控制整个抢答器的运行，按键用于学生抢答，显示屏用于显示学生抢答结果。
2. 软件开发：八路抢答器的软件开发包括嵌入式开发和应用开发两个部分。
嵌入式开发主要是编写主控芯片的固件程序，实现抢答、计时、统计等功能。
应用开发则是开发与抢答器配套的手机应用或电脑软件，方便教师进行操作和数据管理。
五、应用前景八路抢答器具有广泛的应用前景。
首先，它可以应用于学校教育领域，提高课堂教学的效果和趣味性。
其次，它可以应用于培训机构和考试机构，提供一种新颖的考试方式，增加考生的竞争性。
再次，它可以应用于企业培训和团队建设，通过抢答活动来促进员工的学习和团队合作。
六、结论八路抢答器的研发目的是为了提高学生的学习积极性和参与度，促进课堂互动。
通过抢答、计时和统计等功能，可以激发学生的学习兴趣，提高学习效果。

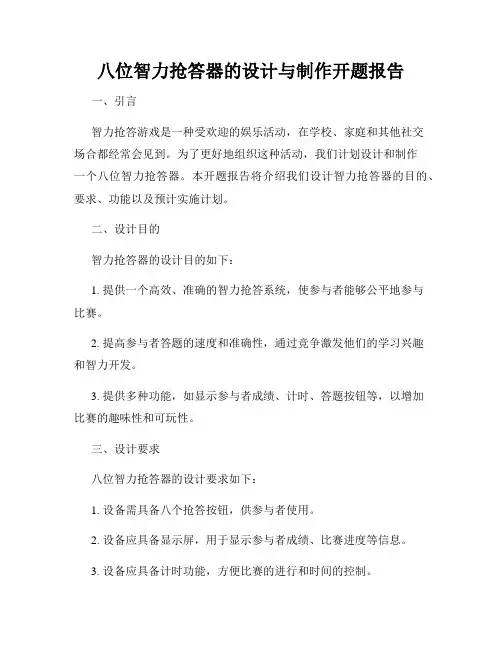

八位智力抢答器的设计与制作开题报告一、引言智力抢答游戏是一种受欢迎的娱乐活动，在学校、家庭和其他社交场合都经常会见到。
为了更好地组织这种活动，我们计划设计和制作一个八位智力抢答器。
本开题报告将介绍我们设计智力抢答器的目的、要求、功能以及预计实施计划。
二、设计目的智力抢答器的设计目的如下：1. 提供一个高效、准确的智力抢答系统，使参与者能够公平地参与比赛。
2. 提高参与者答题的速度和准确性，通过竞争激发他们的学习兴趣和智力开发。
3. 提供多种功能，如显示参与者成绩、计时、答题按钮等，以增加比赛的趣味性和可玩性。
三、设计要求八位智力抢答器的设计要求如下：1. 设备需具备八个抢答按钮，供参与者使用。
2. 设备应具备显示屏，用于显示参与者成绩、比赛进度等信息。
3. 设备应具备计时功能，方便比赛的进行和时间的控制。
4. 设备应具备扬声器，使得参与者和观众能够听到比赛的进行和结果。
5. 设备应易于操作，参与者能够方便地按下抢答按钮进行答题。
四、设计方案我们计划采用以下设计方案来实现八位智力抢答器的建立：1. 硬件设计：a. 设备结构：采用桌面式结构，包括八个抢答按钮、显示屏、计时器和扬声器等部件，方便参与者和观众的操作和观看。
b. 电路设计：采用微控制器作为核心控制芯片，实现抢答按钮与其他功能模块的协调与控制。
c. 供电设计：使用适配器或电池供电，以确保设备的正常运行时间。
2. 软件设计：a. 使用合适的编程语言编写控制程序，实现抢答按钮与显示屏、计时器、扬声器之间的信息交互和控制。
b. 考虑到安全和稳定性，编写程序应具备错误处理机制和异常情况的应对措施。
五、实施计划我们的实施计划如下：1. 设计和制作硬件原型：根据设计方案，确定电路的连接方式和部件的布局，制作硬件原型。
2. 硬件测试：对硬件原型进行功能测试和性能评估，确保各个部件协调工作和数据准确传输。
3. 软件编写：根据硬件原型，编写控制程序，并进行功能测试和稳定性验证。
数字电子技术基础课程设计-----八位计时抢答器一、设计理念智力竞赛是一种生动活泼的教育方式，在各种智力竞赛中，最最激烈的便是抢答环节的比赛。
抢答引起参赛者和观众极大地兴趣，在短时间内，参赛选手在主持人抢答的口令下达后开始抢答，充分体现出参赛者思维的活跃。
在这类比赛中，对于谁先谁后抢答，在什么时候抢答，如何限定抢答的规定时间等问题，如果单凭主持人主观的判断，就很容易出现误判。
所以我们就需要一种具备自动锁存、置位、清零等功能的只能抢答器来解决这些问题。
二、设计要求设计一个具备计时功能的八路抢答器，它所要实现的功能如下：1、给八位参赛选手分别配备一个抢答按钮，编号为K0、K1、K2、K3、K4、K5、K6、K7。
2、主持人可以主持抢答、计时的开始与清零。
3、抢答器可以显示出最先按下抢答键的选手编号。
4、抢答器具有60秒倒数计时功能。
抢答规则：主持人按下开始抢答键，选手可以开始抢答，同时计时器开始60秒钟倒计时，选手通过优先按键得到抢答机会后，在计时器所显示的剩下时间内完成抢答，否则扣分。
三、设计方案1、设计思路根据设计的要求，我们小组的设计思路如下：该抢答器由开关电路、触发电路、触发锁存电路、优先编码电路、译码电路、计时电路所组成。
2、具体电路的设计及其工作原理 （1）电源电路限于我们现成的电源只有9V 直流电源，但是我们的电路工作电压应该是5V 的稳压直流电源，我们通过利用7805芯片对9V 进行降压处理，形成直流5V 稳压电源。
（2）抢答电路工作原理：74LS148有8个信号输入端I0 ～ I7、3个二进制码输出端A0 ～A2、输入使能端EI、输出使能端EO和优先编码工作状态标志GS, 其功能如表1 所示。
由表可知, 当EI的非=0时, 编码器工作; EI的非=1, 则不论8个输入端为何种状态, A0、A1、A2 输出为1,15端和14端输出为1,编码器处于非工作状态。
（附74LS148引脚图与真值表）当抢答开关S0 ～S7 中的任意一个开关按下时,编码器输出相应按键对应的二进制代码,低电平有效。
楚雄师范学院本科毕业论文（设计）开题报告书题目简易8路抢答器的设计姓名阮文武学号20081042130系（院）物理与电子科学系专业电子信息科学与技术指导教师舒鑫柱2011年12 月25 日课题的主要内容：一、8路抢答器功能简介抢答器作为一种工具，已经广泛应用于各种智力和知识竞赛场合。
本文介绍了一种用74系列常用集成电路及常用芯片设计的数码显示八路抢答器的电路组成、设计思路及功能。
该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。
主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。
若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的发光二极管，提示主持人本轮抢答无效，实现报警功能。
二、设计要求及内容在许多比赛活动中，为了准确、公正、直观地判断出第一抢答者，通常设置一台抢答器，通过数显、灯光或音响等多种手段指示出第一抢答者。
（1）设计制作一个可容纳8组参赛的数字式抢答器，每组设置一个抢答按钮供抢答者使用。
（2）电路具有第一抢答信号的鉴别和锁存功能。
在主持人系统发出抢答指令后，若参赛者按抢答开关，则该组指示灯亮并用组别显示电路显示出抢答者的组别，同时指示灯(发光二极管)亮。
此时，电路应具备自锁存功能，使别组的抢答开关不起作用。
（3）若超时仍无人抢答，则报警指示灯熄灭。
三、设计及原理1、总体方案设计（1）设计原理①本题的根本目的在于准确判断出第一抢答者的信号并将其锁存。
实现这一功能可选择使用锁存器实现。
在得到第一信号之后应立即将电路的输入封锁，即使其他组的抢答信号无效。
但是，第一抢答信号应该在主持人发出抢答命令之后才有效。
②当电路形成第一抢答信号之后，用编码、译码及数码显示电路显示出抢答者的序号，也可以用发光二极管直接指示出序号。
③在主持人没有按下开始抢答按钮前，参赛者的抢答开关无效；当主持人按下开始抢答按钮后，开始进行30秒倒计时，此时，若有选手抢答，显示该组别并使抢答指示灯亮表示“已有人抢答”；当计时时间到，仍无选手抢答，则计时指示灯灭表示“时间已到”，主持人清零后开始新一轮抢答。
八路抢答器实验报告第一篇：八路抢答器实验报告数字电子设计课程设计八路智力竞赛抢答器设计一．实验目的掌握抢答器的工作原理及其设计方法。
学会用Multisim8软件操作实验内容。
掌握设计性试验的实验方法二．实验要求八路智力竞赛抢答器功能要求：基本功能：1．设计一个智力竞赛抢答器，可同时供8名选手或8个代表队参加比赛，他们的编号分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是0、1、2、3、4、5、6、7。
2．给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。
3．抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号。
此外，要封锁输入电路，禁止其他选手抢答。
优先抢答选手的编号一直保持到主持人将系统清零为止。
扩展功能：1．抢答器具有定时抢答的功能。
当节目支持人按下“开始”按钮后，要求定时器立即倒计时，并在显示器上显示。
2．参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。
3．如果定时抢答的时间已到，却没有选手抢答，则本次抢答无效，系统封锁输入电路，禁止选手超时后抢答，时间显示器上显示00.三．实验原理根据对功能要求的简要分析，将定时抢答器电路分为主题电路和扩展电路两部分。
主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答器按钮数字电子设计课程设计时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。
扩展电路完成定时抢答及报警功能。
比赛开始时，接通电源，节目主持人将开关置于“清零”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时显示器上显示设定时间。
当节目主持人宣布“抢答开始”，同时将控制开关拨到“开始”位置，抢答器处于工作状态，定时器开始倒计时。
若定时时间到，却没有选手抢答时，系统报警，并封锁输入电路，禁止选手超时后抢答。
关于八路抢答器的设计报告2019-06-23关于八路抢答器的设计报告篇一：八路抢答器设计报告课程名称：数字电路课程设计设计题目：八路数字抢答器一、实验名称：八路数字抢答器二、实验目的：1.熟悉芯片引脚的识别方法，以及原理。
2.掌握与非门实现其他逻辑门电路的方法。
3. 掌握电路板的焊接技术。
4.加深对模拟电路和数字电路课程的理解和认识。
三、实验要求：主持人没有宣布抢答开始时，抢答不起作用，在主持人宣布抢答开始后，可以进行抢答。
它的任务是从八名参与者中确定出最先的抢答者，立即将其编号锁存，并在LED数码管上显示选手的编号，同时用LED灯显示。
此外，封锁输入电路，禁止其他选手抢答，优先抢答选选手的编号一直保存到主持人将系统清零为止（即复位操作）。
为此我们小组决定就这次机会设计一个低成本但又能满足需要的八路智力竞赛抢答器，并通过安装与调试。
四、使用元件：以及排线、焊锡若干。
五、工作原理：接通电源后，主持人先进行复位，此时七段显示器显示“0”ご耸鼻来鹌鞔τ谙允咀刺。
当主持人宣布“开始抢答”ご耸鼻来鹌骺始工作。
当参加智力竞赛的选手摁下手中的抢答器时LED数码管会点亮提示ね时，七段显示器显示该小组的编号。
只有最先抢答者的编号才能被锁存，并在LED数码管上显示选手的编号。
由以上两个条件可以想到：用D触发器来实现，D触发篇二：八路抢答器实验报告能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。
优先编码电路、CD4511集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。
八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。
抢答器数字优先编码电路由D1-D12组成，实现数字的编码。
CD4511是一块含BCD-7段锁存/译码/驱动电路于一体的集成电路。
抢答器报警电路由NE555接成音多谐振荡器构成。
八路抢答器的方案设计书报告(1)方案名称：八路抢答器方案设计书报告1. 项目背景：八路抢答器是一种用于教育培训和游戏娱乐等场景中的互动装备，旨在增加参与者之间的竞争性和互动性。
该抢答器适用于小组竞赛、知识问答和快速反应等活动，能够提供准确的抢答结果和实时的排名反馈。
2. 项目目标：- 提供一个可靠、准确的抢答系统，确保抢答结果的准确性；- 设计一个易操作、方便使用的抢答器，满足各类用户的需求；- 实现实时展示参与者的排名、成绩和抢答结果，增强竞争性和互动性；- 提供灵活的配置参数，适应不同场景和活动的需求。
3. 方案设计：- 硬件设计：- 抢答器主机：设计一个抗干扰的主机设备，包含显示屏幕、按钮等交互元素，用于显示题目、记录抢答结果和展示排名。
- 抢答器手柄：设计一组手柄设备，每个手柄配有一个按钮，用于参与者进行抢答操作。
- 无线通信模块：通过无线通信技术实现主机和手柄之间的数据传输，确保实时性和可靠性。
- 软件设计：- 控制程序：设计主机端控制程序，用于接收手柄的抢答信号、判断抢答正确与否，并实时更新参与者的得分和排名。
- 数据显示程序：设计主机端数据显示程序，用于展示抢答题目、参与者的得分和排名等信息。
- 管理程序：设计主机端管理程序，用于配置抢答系统的参数，如参与者人数、抢答题库等。
4. 实施计划：- 第一阶段：进行前期调研和需求分析，明确项目目标和功能需求。
设计硬件和软件的初步方案，并进行初步的设计验证。
- 第二阶段：进行详细的硬件和软件设计，包括电路设计、外壳设计、程序编写等。
并进行相应的测试和验证。
- 第三阶段：进行整体集成和调试，确保硬件和软件的协同工作和稳定性。
进行用户测试和反馈收集。
- 第四阶段：根据用户反馈进行改进和优化，完善产品的功能和性能。
准备量产并开始市场推广。
5. 预期效果：- 提供一个实用、可靠的八路抢答器，满足教育培训和游戏娱乐场景的需求；- 增加参与者之间的竞争性和互动性，提升活动的趣味性和吸引力；- 为组织者提供一个便捷、灵活的抢答系统，简化活动的组织和管理工作；- 受益用户包括教育机构、培训机构、游戏娱乐场所等。

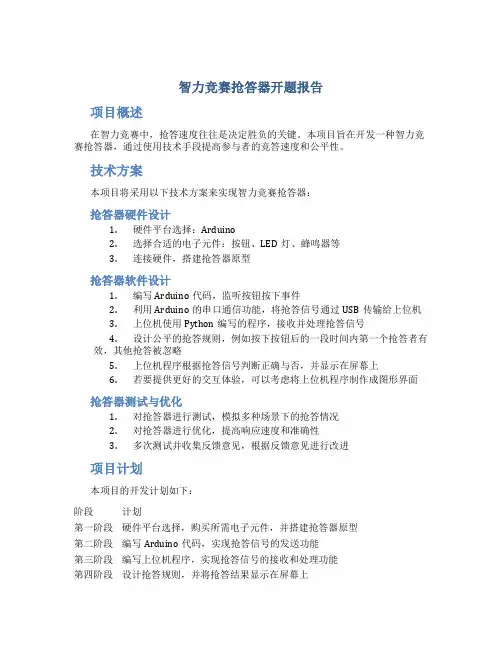

智力竞赛抢答器开题报告项目概述在智力竞赛中，抢答速度往往是决定胜负的关键。
本项目旨在开发一种智力竞赛抢答器，通过使用技术手段提高参与者的竞答速度和公平性。
技术方案本项目将采用以下技术方案来实现智力竞赛抢答器：抢答器硬件设计1.硬件平台选择：Arduino2.选择合适的电子元件：按钮、LED灯、蜂鸣器等3.连接硬件，搭建抢答器原型抢答器软件设计1.编写Arduino代码，监听按钮按下事件2.利用Arduino的串口通信功能，将抢答信号通过USB传输给上位机3.上位机使用Python编写的程序，接收并处理抢答信号4.设计公平的抢答规则，例如按下按钮后的一段时间内第一个抢答者有效，其他抢答被忽略5.上位机程序根据抢答信号判断正确与否，并显示在屏幕上6.若要提供更好的交互体验，可以考虑将上位机程序制作成图形界面抢答器测试与优化1.对抢答器进行测试，模拟多种场景下的抢答情况2.对抢答器进行优化，提高响应速度和准确性3.多次测试并收集反馈意见，根据反馈意见进行改进项目计划本项目的开发计划如下：阶段计划第一阶段硬件平台选择，购买所需电子元件，并搭建抢答器原型第二阶段编写Arduino代码，实现抢答信号的发送功能第三阶段编写上位机程序，实现抢答信号的接收和处理功能第四阶段设计抢答规则，并将抢答结果显示在屏幕上第五阶段进行抢答器测试，收集反馈意见，并对抢答器进行优化预期成果通过本项目的开发，预期将实现以下成果：1.智力竞赛抢答器硬件原型2.抢答器使用的Arduino代码3.上位机程序的Python代码风险评估项目开发过程中可能遇到以下风险：1.硬件搭建和连接可能遇到困难2.抢答信号的传输可能受到干扰3.上位机程序的开发可能遇到技术难题针对上述风险，我们将提前调研并备选备用方案，确保项目能够顺利进行。
结束语本开题报告详细介绍了智力竞赛抢答器项目的概述、技术方案、项目计划、预期成果以及风险评估等信息。
通过本项目的开发，我们有望为智力竞赛提供一种公平、准确的抢答器，帮助参与者更好地享受智力竞赛的乐趣。
许昌学院电子课程设计报告题目名称：八路智力竞赛抢答器专业：电气信息类班级：10级电气6班指导教师：周雅、李明电气信息工程学院2012年05月25日摘要本报告设计的八路智力竞赛抢答器电路主要采由74系列常用集成电路组成，涉及到触发器、编码器、加法器、译码器、555定时器和RC电路组成的多谐振荡电路。
该抢答器具有基本的抢答功能，通过共阴极数码管显示选手的号码。
当一轮抢答开始后，首先抢答的人由触发器保持状态并阻止其他任何选手输入状态，此次设计的抢答器在选手输入信号后先经过D触发器，再经过优先编码器编码，所有选手没有优先级之分，真正做到比赛的公平公正性。
编码后的信号经过加法器后输出合适的的二进制码，再经过显示译码器的作用，驱动共阴极数码管显示抢答选手的编号。
主持人可以通过控制按钮结束本轮的抢答并可以从新开始下一轮抢答。
本次设计的抢答器运用74HC175上升沿D触发器记录第一个抢答人的状态；运用十三输入与非门74HC133控制触发器的工作，从而使第一个抢答者的状态保持，而其他人无法再抢答；运用优先编码器74HC148编码；采用全加器74HC283将编码加0001，输出合适的二进制数；最后采用BCD-显示译码器7448驱动数码管显示选手编号。
电路中需要的时钟信号由555多谐振荡电路实现。
关键词: 抢答器触发器编码器加法器显示译码器 555时钟信号发生器前言 (3)第1章设计思路和总体框架图 (4)1.1 系统总体框图 (4)1.2 设计思路 (4)第2章单元电路设计 (5)2.1抢答电路设计 (5)2.1.1电路简介 (5)2.1.2工作原理 (6)2.1.3集成电路逻辑功能分析 (7)2.2数码管显示电路设计 (9)2.2.1电路设计分析 (9)2.3时钟信号发生电路设计 (11)2.3.1 设计分析 (11)2.3.2 工作原理 (11)第3章实物制作 (13)3.1实物介绍 (14)3.2 焊接过程 (15)第4章总结 (16)参考文献 (18)元器件清单 (19)完整电路原理图 (20)目前无论是国内还是国外，智力抢答类的娱乐节目以其知识的普及性和娱乐宣传性，一直受到广大电视观众的喜好和好评，是全家老少皆宜的电视类节目。
八位智力抢答器的设计与制作开题报告一、背景和意义智力竞赛是一种能锻炼人的头脑开发人的IQ的一种大众化游戏，也起到娱乐的作用。
现在智力竞赛越来越被多数人喜爱和娱乐，像中央卫视的三星智力快车、金苹果、幸运50等等多档智力竞赛节目都拥有大批的忠实观众。
而且国内外各地电视台、工厂、学校等单位也会常常举办类似的智力竞赛活动，然而智力竞赛抢答器是必要设备。
在有些地方举行的各种智力竞赛游戏中我们经常看到有抢答的环节，举办方大多数采用让选手通过举答题板的方法或者是举手的方式判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。
所以，我们就需要一种具备自动锁存，置位，清零等功能智能抢答器来解决这些问题。
二、开题报告任务的主要内容1．设计一个智力抢答器，可同时供多名选手参加比赛，对应多个抢答按钮。
2．主持人设置一个控制开关，用来控制系统得清零（显示数码灭）和抢答开始。
3．抢答器具有数据锁存功能，抢答开始后，若有选手抢答，编号立即锁存，LED显示选手编号。
同时扬声器给出音响提示，此外，要封锁输入电路。
4．（扩展功能）定时抢答，主持人设定时间，启动开始后，定时器立即减计时，并用显示器显示。
5．参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示选手编号和抢答时刻的时间，并保持到主持人将系统清零为止。
6．如果定时抢答的时间已到，却没有选手抢答，本次抢答无效，并封锁输入电路，报警，禁止超时抢答。
三、已具备条件熟练protell99se软件的使用，已学过模拟电子技术、数字电子技术和电路基本知识等课程。
还有电子元对基本电路的简单设计，器件的选型、安装、焊接与调试。
本开题报告设计要用的基本元器件集成电路:74LS148 1片,74LS279 1片,74LS48 3片,74LS 192 2片,NE555片,74LS00 1片,74LS121 1片。
电阻:510 2只,1K 9只,4.7K 1只, 5.1 1只, 100K 1只,10K 1只,15K 1只,68K 1只电容:0.1MF 1只, 10MF 2只,100MF 1只。
八路抢答器开题报告八路抢答器开题报告一、引言八路抢答器是一种基于现代科技的教育辅助工具，旨在提高学生的学习效果和积极性。
本报告将对八路抢答器的开发背景、功能特点以及应用前景进行详细阐述。
二、背景介绍在传统的教学模式中，学生被动接受知识，缺乏积极性和主动性。
为了改变这一状况，教育界开始探索引入互动式教学。
而八路抢答器便是其中的一种创新尝试。
三、功能特点1. 实时互动：八路抢答器通过无线电波技术实现师生之间的实时互动，学生可以通过按键迅速回答问题，提高参与度。
2. 多种模式：八路抢答器具备多种模式，如抢答模式、竞赛模式、评测模式等，可以根据不同的教学需求进行灵活切换。
3. 数据统计：抢答器可以自动记录学生的答题情况，包括答题速度、正确率等，为教师提供数据支持，便于教学评估和个性化辅导。
4. 智能分析：抢答器内置智能算法，能够根据学生的答题情况进行分析，提供针对性的学习建议，帮助学生提高学习效果。
5. 云端管理：抢答器可以与云端平台连接，实现教师对学生答题情况的实时监控和管理，方便教师进行教学调整和个性化辅导。
四、应用前景八路抢答器作为一种创新的教育工具，具有广阔的应用前景。
1. 提高学生参与度：通过抢答器的使用，学生可以积极参与课堂互动，增强学习兴趣，提高学习积极性。
2. 个性化辅导：抢答器可以记录学生的答题情况，并根据智能算法提供个性化的学习建议，帮助学生发现和克服学习中的问题。
3. 教学评估：抢答器可以自动记录学生的答题情况，为教师提供数据支持，便于教学评估和调整教学策略。
4. 提高教学效果：通过实时互动和数据分析，教师可以更好地掌握学生的学习情况，调整教学内容和方式，提高教学效果。
五、结语八路抢答器作为一种创新的教育辅助工具，具有广泛的应用前景。
通过提高学生的参与度、个性化辅导和教学评估，抢答器有望改变传统教学模式，提高学生的学习效果和兴趣。
我们对八路抢答器的开发和推广充满信心，相信它将为教育事业带来积极的变革。
8路抢答器设计实验报告一、实验目的本实验的主要目的是设计一个8路抢答器，通过对电路的搭建和调试，掌握数字电路设计和实现的基本原理和方法，了解抢答器的工作原理，并能够熟练掌握抢答器的应用。
二、实验原理1. 抢答器工作原理抢答器是一种常用于竞赛、考试等活动中的设备，它可以实现多人同时参与竞赛，通过闯关等方式获得胜利。
在抢答器中，每个参赛者都有一个按键，当主持人发出问题后，参赛者可以按下自己的按键进行回答。
此时，系统会根据按键被按下的时间先后顺序来确定回答问题的顺序。
2. 电路设计原理本次实验中所设计的8路抢答器采用了74LS74型D触发器作为存储单元，并通过编码解码来完成对每个参赛者按键信号状态的读取和处理。
具体而言，在每个参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。
然后通过编码解码电路将这些状态信息转化为一个二进制数，最后通过LED灯或者数码管来显示当前回答问题的参赛者编号。
三、实验器材1. 74LS74型D触发器8个2. 74LS147型编码器1个3. 74LS138型解码器1个4. LED灯8个5. 按钮开关8个6. 数字电路实验箱1个四、实验步骤1. 按照电路图，将所有元件连接好，并检查电路连接是否正确。
2. 将所有D触发器清零，并将使能端（EN）设置为高电平。
3. 当参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。
4. 将编码解码电路接入系统中，将状态信息转化为一个二进制数，并通过LED灯或者数码管来显示当前回答问题的参赛者编号。
五、实验注意事项1. 在搭建电路时，要注意各元件之间的连接方式和极性。
2. 在使用编码解码电路时，要确保输入信号和输出信号的匹配性。
3. 在使用LED灯或数码管时，要注意其正负极的接线方向。
4. 在调试过程中，要仔细检查每一步操作是否正确，并及时进行排查和修正。
八人智能抢答器设计报告目录1 设计任务和要求 (2)2 设计的方案的选择与论证 (3)3 电路设计与分析 (4)4 总结及心得 (15)5 附录 (17)6 参考文献 (21)一. 设计任务和要求1．设计任务设计一台可供8名选手参加比赛的智力竞赛抢答器。
用数字显示抢答倒计时间，由“30”倒计到“0”时，无人抢答，继续循环，直到有选手抢答。
选手抢答时，数码显示选手组号，同时红灯点亮提示主持人已有选手抢答，倒计时停止。
2．设计要求(1)8名选手编号为：1，2，3，4, 5, 6, 7, 8。
各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4，5，6, 7, 8；(2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管显示为“8”倒计时显示“30”）和抢答的开始；(3)抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止；(4)抢答器具有定时（30秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，抢答器显示为“0”，同时绿灯点亮提醒选手开始抢答。
若无人抢答，倒计时器重新置“30”，选手继续抢答直到有人抢答为止。
参赛选手在设定时间（30秒）内抢答有效，抢答成功，红灯点亮，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止；(5)可用石英晶体振荡器或者555定时器产生频率为1H z的脉冲信号，作为定时计数器的CP信号。
二. 设计方案的选择与论证2.1 方案选择与原理（1）方案选择：电路系统结构如图2-1：选手图2-1八人智能抢答器原理图（2）原理：电路主要由脉冲产生电路、锁存电路、编码器、门电路及显示电路、倒计时电路和红绿灯电路组成。
当有选手抢答时，用优先编码器可以阻止其他选手抢答，然后通过门电路将数字显示在数码显示管上同时点亮红灯。
课程设计报告一．总体方案设计包括：电路工作原理分析与原理图、元器件选择与参数计算、电路调试方法与结果说明；软件设计说明书与流程图、软件源程序代码、软件调试方法与运行结果说明。
1.1 设计思路①本题的根本任务是准确判断出第一抢答者的信号并将其锁存。
实现这一功能可选择使用触发器或锁存器等。
在得到第一信号之后应立即将电路的输入封锁，即使其他组的抢答信号无效。
同时还必须注意，第一抢答信号应该在主持人发出抢答命令之后才有效。
②当电路形成第一抢答信号之后，用编码、译码及数码显示电路显示出抢答者的组别，也可以用发光二极管直接指示出组别。
③在主持人没有按下开始抢答按钮前，参赛者的抢答开关无效；当主持人按下开始抢答按钮后，开始进行30秒倒计时，此时，若有组别抢答，显示该组别并使抢答指示灯亮表示“已有人抢答”；当计时时间到，仍无组别抢答，则计时指示灯灭表示“时间已到”，主持人清零后开始新一轮抢答。
、1.2 总电路框图图1总电路框图二．各模块设计方案及原理说明2.1 抢答电路此部分电路主要完成的功能是实现8路选手抢答并进行锁存，同时有相应发光二极管点亮和数码显示。
使用优先编码器 74LS148 和锁存器 74LS297 来完成。
该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号（显示电路采用七段数字数码显示管）；二是禁止其他选手按键，其按键操作无效。
工作过程：开关S 置于"清除"端时，RS 触发器的 R、S 端均为0，4 个触发器输出置0，使74LS148 的优先编码工作标志端＝ 0，使之处于工作状态。
当开关S 置于"开始"时，抢答器处于等待工作状态，当有选手将抢答按键按下时（如按下D），74LS148 的输出经RS 锁存后，经过主控开关（开始状态）和Ys’=0和时序控制, 七段显示电路74LS48 处于工作状态，4Q3Q2Q=101,经译码显示为“3”。
八位智力抢答器的设计与制作开题报告
一、开题报告背景和意义
智力竞赛是一种能锻炼人的头脑开发人的IQ的一种大众化游戏，也起到娱乐的作用。
现在智力竞赛越来越被多数人喜爱和娱乐，像中央卫视的三星智力快车、金苹果、幸运50等等多档智力竞赛节目都拥有大批的忠实观众。
而且国内外各地电视台、工厂、学校等单位也会常常举办类似的智力竞赛活动，然而智力竞赛抢答器是必要设备。
在有些地方举行的各种智力竞赛游戏中我们经常看到有抢答的环节，举办方大多数采用让选手通过举答题板的方法或者是举手的方式判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。
所以，我们就需要一种具备自动锁存，置位，清零等功能智能抢答器来解决这些问题。
二、开题报告任务的主要内容
1．设计一个智力抢答器，可同时供多名选手参加比赛，对应多个抢答按钮。
2．主持人设置一个控制开关，用来控制系统得清零（显示数码灭）和抢答开始。
3．抢答器具有数据锁存功能，抢答开始后，若有选手抢答，编号立即锁存，LED显示选手编号。
同时扬声器给出音响提示，此外，要封锁输入电路。
4．（扩展功能）定时抢答，主持人设定时间，启动开始后，定时器立即减计时，并用显示器显示。
5．参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示选手编号和抢答时刻的时间，并保持到主持人将系统清零为止。
6．如果定时抢答的时间已到，却没有选手抢答，本次抢答无效，并封锁输入电路，报警，禁止超时抢答。
三、已具备条件
熟练protell99se软件的使用，已学过模拟电子技术、数字电子技术和电路基本知识等课程。
还有电子元对基本电路的简单设计，器件的选型、安装、焊接与调
试。
本开题报告设计要用的基本元器件
集成电路 :74LS148 1片,74LS279 1片,74LS48 3片,74LS 192 2片,NE555片,74LS00 1片,74LS121 1片。
电阻:510 2只,1K 9只,4.7K 1只, 5.1 1只, 100K 1只,10K 1只,15K 1只,68K 1只电容:0.1MF 1只, 10MF 2只,100MF 1只。
三极管:3DG12 1只、发光二极管 2只、共阴极显示器 3只。
四、开题报告任务实施的思路与方案
如图1所示为总体方框图。
其工作原理为：接通电源后，主持人将开关拨到”清零”状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置;开始”状态，宣布”开始”抢答器工作。
定时器倒计时，扬声器给出声响提示。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。
如果再次抢答必须由主持人再次操作”清除”和”开始”状态开关。
五、预期目标
1、抢答器最多可供8名选手参赛，编号为1~8号，各队分别用一个按钮（分别为S1~S8）控制，并设置一个系统清零和抢答控制开关S，该开关由主持人控制。
2、抢答器具有数据锁存功能,并将锁存数据用LED数码管显示出来，同时蜂鸣器发出间歇式声响（持续时间为1秒），主持人清零后，声音提示停止。
3、抢答先后的分辨率为5ms。
4、关S作为清零及抢答控制开关（由主持人控制），当开关S被按下时抢答电路清零，松开后则允许抢答。
输入抢答信号由抢答按钮开关S1~S8实现。
5、有抢答信号输入（开关S1~S8中的任意一个开关被按下）时，并显示出相对应的组别号码。
此时再按其他任何一个抢答器开关均无效，指示灯依旧“保持” 第一个开关按下时所对应的状态不变。
