室外给排水工程图主要有平面图、断面图和节点图三 种图样。 1.室外给水排水平面图 室外给水排水平面图表示室外给水排水管道的平面布 置情况。 某室外给排水平面图如图2-5所示。图中表示了三种 管道：给水管道、污水排水管道和雨水排水管道。
科学出版社
2.2 室外排水
（3）金属管 常用的金属管有铸铁管和钢管。室外重力流排水管道 一般很少采用金属管，只有当排水管道承受高内压、 高外压或对渗漏要求特别高的地方，如排水泵站的进 出水管、穿越铁路、河道的倒虹管或靠近给水管道和 房屋基础时，才采用金属管。在地震烈度大于8度或 地下水位高，流砂严重的地区也采用金属管。 金属管质地坚固，抗压、抗震、抗渗性能好；内壁光 滑，水流阻力小；管子每节长度大，接头少。但价格 昂贵，钢管抵抗酸碱腐蚀及地下水侵蚀的能力差。因 此，在采用钢管时必须涂刷耐腐蚀的涂料并注意绝缘。
科学出版社
2.2 室外排水
图2-1 城市污水排水系统总平面示意
科学出版社
2.2 室外排水
3．污水泵站及压力管道 污水一般以重力流排除，但往往由于受地形条件限制， 需要设置污水泵站，可分为局部泵站、中途泵站和总 泵站等。从泵站输送污水至高地重力流管道或至污水 厂的承压管道称为压力管道。 4．污水处理厂 污水处理厂是处理和利用污水及污泥的一系列工艺构 筑物与附属构筑物的综合体。在城市中常称污水处理 厂，在工厂中常称废水处理站。城市污水处理厂一般 设置在城市河流的下游地段，并与居民区或城市边界 保持一定的卫生防护距离。
科学出版社
2.3 室外给排水系统识图及施工
图2-5 某室外给排水平面图及图例
科学出版社
2.3 室外给排水系统识图及施工

城市污水处理厂及管道布置图总平图

城市污水处理厂及管道布置图总平图

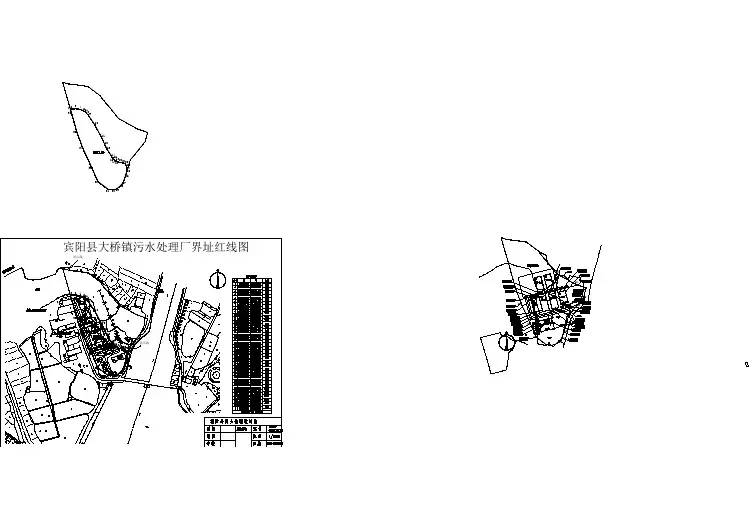

96.34D21898.60D219ቤተ መጻሕፍቲ ባይዱ7.094DQ10大桥水利工程管理所桑桑桑桑桑桑桑桑桑桑桑榕水水砖厕砖砖砖水砖砖砖砖砖砖砖砖砖水砖砖砖砖砖砖砖砖砖砖砖塘塘塘破厕水砖破破砖砖砖砖砖砖厕蕉厕蕉塘塘塘塘塘塘塘塘塘砖塘塘塘塘塘塘塘桑桑桑桑桑沥青龙眼龙眼厕塘砖砖砖砖砖塘厕45013020丙测资字2014年12月22日1/1000宾 阳 县 国 土 勘 测 设 计 院测 量制 图审 核证 号比 例日 期土地用途宾阳县大桥镇污水处理厂界址红线图北---------w---------------w-----p363534333231302928272625242322212019181716151413121110987654321高压线高压线大桥水利工程管理所江面村民养殖鱼塘3393.54123456789101112131415161718192021222324252627282930313233343536界址点坐标表点 号XY边 长12568264.071594284.89422568264.172594285.2140.3432568264.650594291.8006.6042568263.940594297.6795.9252568262.054594302.5505.2262568260.339594304.8332.8672568259.750594305.6150.9882568258.787594306.4941.3092568256.876594308.2372.59102568243.158594317.61816.62112568226.246594326.59419.15122568217.143594330.88310.06132568210.726594333.9067.09142568199.017594341.34513.87152568198.508594341.8050.69162568196.104594343.9743.24172568195.616594344.5980.79182568194.490594346.0371.83192568193.582594348.3882.52202568193.306594349.1040.77202568193.306594349.104212568191.598594356.7387.82222568190.399594358.6952.29232568188.417594360.0362.39242568184.573594360.5873.88252568180.527594360.2874.06262568174.347594358.3906.46272568165.439594355.4379.38282568161.662594352.0695.06292568157.069594346.7407.04302568156.092594342.2404.60312568156.613594335.5076.75322568167.026594321.69317.30332568185.632594313.49920.33342568212.594594301.08329.68352568234.304594293.19623.10362568259.366594286.24726.0112568264.071594284.8944.90S=3393.54 平方米 合5.0903亩塘塘塘------------3635171614131211109543224232221171615141312109G397.000一体化设备（近期）J2办公楼J1G1G2G2调节池一体化设备（近期）一体化设备（远期）一体化设备（远期）G2G2设备房J2J3门卫停车场97.00097.000远期预留用地9.8018.2023.182.343.1918.214.632.002.004.006.803.003.006.805.009.003.979.004.0010.005.00X=2568217.063Y=594299.459X=2568212.594Y=594301.083X=2568185.632Y=594313.499X=2568167.026Y=594321.693X=2568165.439Y=594355.437X=2568174.347Y=594358.390X=2568196.258Y=594365.115X=2568210.532Y=594376.657X=2568220.764Y=594385.017X=2568233.081Y=594388.269X=2568236.932Y=594377.282X=2568192.200Y=594315.392X=2568199.870Y=594318.596X=2568217.505Y=594314.095X=2568219.187Y=594320.684X=2568201.552Y=594325.185X=2568201.204Y=594330.466X=2568220.576Y=594325.490X=2568222.815X=2568226.043Y=594346.770X=2568225.991Y=594350.941X=2568228.465Y=594360.630X=2568188.332Y=594324.536X=2568181.743Y=594326.218X=2568186.254Y=594343.853X=2568204.433Y=594343.028X=2568211.620Y=594367.417X=2568207.938Y=594368.357X=2568206.924Y=594364.385X=2568199.684Y=594366.74997.30097.30097.300厂区大门征地红线停车场J2门卫97.300办公楼J197.300设备房J397.300G1调节池G2一体化设备（近期）G2一体化设备（近期）一体化设备（远期）G2一体化设备（远期）G23393.541234567891011121314151617181920212223242526272829303132333435369934231726151451.05594.5414127442732622929317217

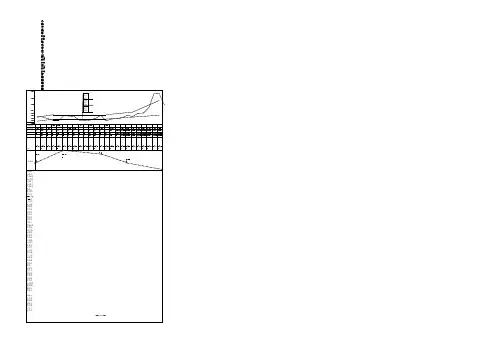

管道纵断面图Microsoft Excel 工作管线纵断面图表

管道纵断面图Microsoft Excel 工作管线纵断面图表
小海子垦区2007年饮水安全工程25+000至25+795管线轴线改线纵断面图
1107 1106 1105 1104 1103 1102 1101 1100 1009 沟顶设计高线 沟底设计高线 沟底设计高线
ห้องสมุดไป่ตู้
管沟填高 0.53 0.55 0.48 0.30 0.22 管沟挖深 1.93 1.3 0.21 1.44 1.29 1.06 0.46 1.62 0.05 0 0.57 1.53 0.97 2.01 1.57 1.86 4.33 3.99 沟顶设计高 1101.87 1102.32 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.77 1102.82 1102.85 1102.86 1102.88 1102.91 1103.15 1103.37 1103.98 1104.11 1104.41 沟底设计高 1100.15 1100.61 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.05 1101.1 1101.13 1101.16 1101.16 1101.19 1101.43 1101.98 1102.26 1102.39 1102.69 沟底设计高 1102.08 1101.91 1101.26 1100.52 1100.5 1102.49 1102.34 1102.11 1100.57 1100.34 1100.75 1101.51 1102.67 1100.83 1101.15 1101.13 1101.73 1102.69 1102.16 1103.44 1103.55 1104.12 1106.72 1106.68 桩号 25+000 25+050 25+100 25+150 25+175 25+185 25+200 25+250 25+300 25+350 25+400 25+450 25+493 25+500 25+550 25+600 25+650 25+693 25+700 25+715 25+750 25+768 25+776 25+795

排水工程((上册))课后答案与例题

排水工程((上册))课后答案与例题

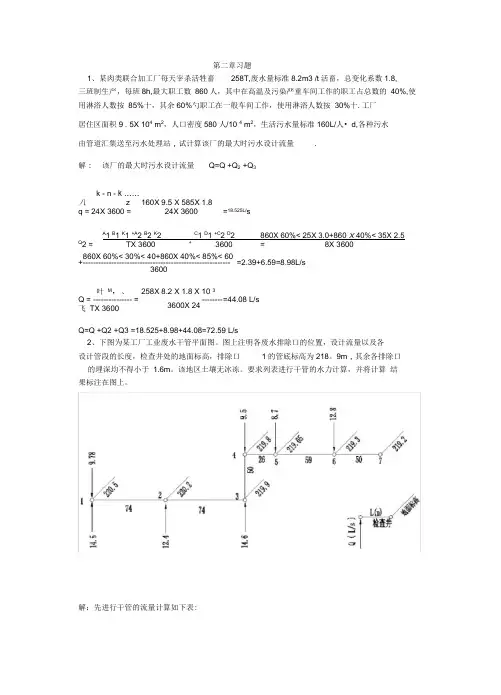

第二章习题1、某肉类联合加工厂每天宰杀活牲畜 258T,废水量标准8.2m3 /t 活畜，总变化系数1.8,三班制生产，每班8h,最大职工数 860人，其中在高温及污染严重车间工作的职工占总数的 40%,使用淋浴人数按 85%十，其余60%勺职工在一般车间工作，使用淋浴人数按 30%十.工厂居住区面积9 . 5X 104 m 2，人口密度580人/10 4 m 2，生活污水量标准160L/人• d,各种污水由管道汇集送至污水处理站，试计算该厂的最大时污水设计流量.解： 该厂的最大时污水设计流量 Q=Q +Q 2 +Q 3 k - n - k ……八 z 160X 9.5 X 585X 1.8q = 24X 3600 = 24X 3600=18.525L/s A1 B 1 K 1 +A2 B 2 K 2 C1 D 1 +C2 D 2 860X 60%< 25X 3.0+860 X 40%< 35X 2.5 Q 2 = TX 3600 + 3600 = 8X 3600 860X 60%< 30%< 40+860X 40%< 85%< 60 + --------------------------------------------------------- 3600叶 M ，、 258X 8.2 X 1.8 X 10 3 Q = --------------- = -------- =44.08 L/s 飞 TX 3600Q=Q +Q2 +Q3 =18.525+8.98+44.08=72.59 L/s解：先进行干管的流量计算如下表:2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各 设计管段的长度，检查井处的地面标高，排除口 1的管底标高为218。

9m ，其余各排除口 的埋深均不得小于 1.6m 。

该地区土壤无冰冻。

要求列表进行干管的水力计算，并将计算 结果标注在图上。

污水管道布置平面图

污水管道布置平面图
北2}网 点D=200 i=0.008D=200 i=0.008D=200 i=0.008L=29.4i=0.003D=400L=49.3i=0.003D=400D=200i=0.009L=44.9L=20.5i=0.009D=200L=8.1i=0.004D=300L=59.7i=0.004D=300L=22.8i=0.004D=300i=0.004L=21.6D=250L=21.0i=0.009D=20022.00023.00027.30024.41622.00024.58825.21024.97125.41825.45525.91626.02626.14726.36826.58526.81Байду номын сангаас27.03327.22424.80224.72025.04925.31125.44725.50926.02426.15926.62627.11427.30727.35127}26}16}17}18}19}20}21}22}23}24}25}14}15}13}12}11}10}9}8}7}6}5}4}3}25.82225.71625.63625.50925.30824.84324.96525.11825.21525.53925.59325.68225.88826.22626.47926.81026.921D=300i=0.004L=41.6L=2.9i=0.0045D=300D=200i=0.005L=14.1D=200i=0.006L=69.6D=250i=0.0045L=41.4D=250i=0.0045L=70.4D=300i=0.004L=111.0D=300i=0.004L=15.8D=300i=0.004L=22.4D=250i=0.004L=14.3D=250i=0.004L=92.2D=200i=0.005L=44.2D=200i=0.006L=104.8D=200i=0.008L=10.6D=300i=0.004L=19.6D=200i=0.009L=41.6L=9.5i=0.004D=300比例尺 1：1000}市政雨水管道市政污水管道(3)(4)(6)车库育路私家汽车库(47)(9)自行车场自行车场私家汽车库(16)私家汽车库小区主入口私家汽车库自行车场(78)网 点自行车场自行车场(35)网 点自行车场自行车场儿童乐园自行车场网 点业主会所广 场自行车场自行车场汽车库私家花园车库一号楼(30)私家花园七号楼私家花园六号楼自行车棚自行车棚自行车棚私家花园私家花园私家花园五号楼私家花园二号楼自行车棚车库自行车棚私家花园私家花园四号楼三号楼自行车棚小区主入口商业网点消防通道商业网点滨 河 大 道原有建筑用地私家汽车库自行车场原有建筑用地用地红线道路中心线锅炉房图 例1-27检 查 井检 查 井 编 号28.50027.5001}道路中心线教施工图图名工 程 名 称总平面布置图主任工程师工程负责人总工程师院 长审核校核图计制设设计阶段图纸编号专 业设计号编辑部：gpszx@ 给排水网易 NetEase市场部：ivpmarket@ 技术部：ivptech@给排水工程师与设备商的专业网站==土木在线

给水排水管网课程设计-给水排水管网课程设计

给水排水管网课程设计-给水排水管网课程设计

2010级给水排水工程专业给水排水管网系统课程设计学生学号：201001134学生姓名: 史光翔指导老师：未碧贵2012年9月兰州交通大学环境与市政工程学院给水排水系目录第一部分任务书 (1)第二部分指示书 (4)第三部分给水管网课程设计计算书 (12)一.用水量计算 (12)二.选择给水系统及管网定线 (14)三.计算最高时工况下节点流量，管段设计流量，确定管段直径 (14)四.最高时工况下管网水力计算 (18)五．管网校核 (19)1.消防校核 (19)2.最大转输时校核 (22)3.事故校核 (25)六．清水池、水塔调节容积 (29)七．绘图 (30)第四部分排水管网课程设计计算书 (31)Ⅰ.污水部分.............................................................. .31一．污水流量计算. (31)Ⅱ.雨水部分 (35)一.雨水管网布置 (35)二.管网定线 (35)三.确定管网控制点高程，布置雨水口 (35)四.雨水量计算及设计参数选择 (35)五.雨水水力计算 (36)六.绘图 (36)附图 (37)第一部分任务书一．设计题目某县城区给水排水管网工程设计二．设计任务及内容（一）给水管网工程设计1. 确定设计规模2. 进行输配水管网定线3. 确定水塔或水池调节容积4. 进行管网水力计算5. 确定二级泵站扬程和设计流量（二）排水管道工程设计1. 选择该县城排水体制；2. 城市污水和雨水管道系统的定线；3. 城市污水管段和管段的流量计算；4. 城市污水管段和管段的设计.三．应完成的设计成果1. 设计说明计算书一份（50页左右。

包括设计说明、水量、水力计算表格及草图）。

2. 铅笔绘图纸3张①绘制给水排水管网总平面布置图一张②给水管网某一管段的纵断面图一张比例横 1:1000 纵 1:100③排水管道某一干管纵剖面图一张比例横 1:1000 纵 1:100四．设计原始资料1. 县城平面图（注意：选择其中一个，学号除以4的余数加1）该县城为我国西北地区一小县城，城内有工厂数家及部分公共建筑。

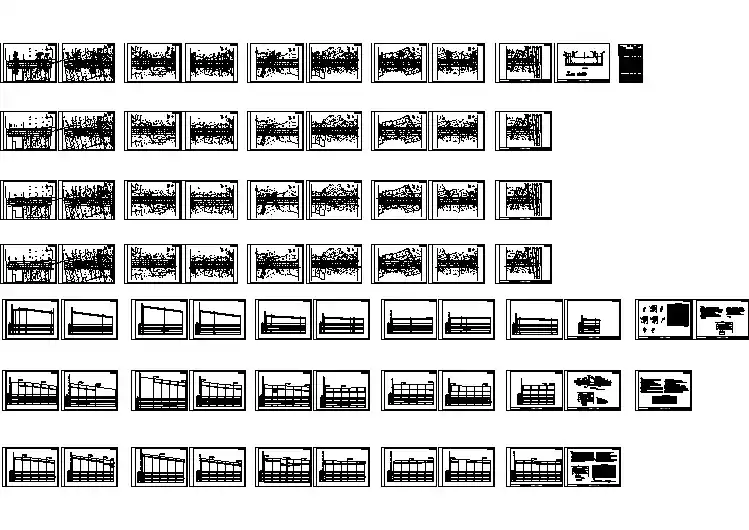

市政给排水及管综施工图（设计说明，横断面图等）

市政给排水及管综施工图（设计说明，横断面图等）
15.28814.62014.62014.14114.52214.14114.52214.61915.47515.37415.54315.00114.17314.61515.20714.30414.17815.93417.62215.56115.84514.48116.12414.35914.78114.73616.30315.98520.89918.44520.19517.62018.09617.97920.54219.89018.79418.73018.03919.42618.51220.99417.62821.27222.13821.24519.41520.01021.40520.54221.42021.72621.05519.89721.08220.78619.18618.37016.44517.45917.98317.87118.19917.50517.29820.47121.37417.42919.79220.30518.34520.79821.04919.64915.89417.53914.61915.35914.20414.03415.62915.16016.19116.30715.73814.37514.37514.62714.03914.64714.11716.80716.07715.92615.96517.00216.93517.03517.94118.97514.76215.22016.92716.60814.86314.95014.06815.91914.90419.55519.16520.23819.97220.69520.32921.05621.57623.15618.37217.93415.13817.19314.63414.64615.19716.52215.00916.90916.86115.47316.01916.10615.98815.80018.029

污水处理厂毕业设计带CAD图纸及相关资料

污水处理厂毕业设计带CAD图纸及相关资料

辽宁省WF市排水工程规划及污水处理厂设计第一章设计任务与内容前言在我国城市和工业飞速发展的今天，污水排放量与日俱增。

据统计，我国城市污水年排放量达400多亿立方米，现已有一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂，更多的城市和工业企业在规划、筹划和设计污水处理厂。

但这些污水处理厂几乎全在近100个大城市中。

近几十年来，污水处理技术无论在理论研究方面还是在应用方面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘,AB法工艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长足的进步和应用。

这些新工艺、新技术已成为水污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。

不应回避，我国水资源严重短缺，我国人均水资源为世界人均水资源的四分之一，在我国北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。

城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。

这就是我国污水事业面临的现实。

作为给水排水工程专业的学生，就更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，成为跨世纪的工程技术人才，将我国的污水处理技术达到世界领先水平。

设计说明1.2.1 设计题目辽宁省WF市排水工程规划及污水处理厂设计1.2.2 设计任务与内容(1) 排水管网规划设计，含两个以上的方案比较；(2) 污水泵站工艺设计，含部分工艺施工图设计；(3) 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；(4) 污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；(5) 排水管网与污水处理厂的工程概算；(6) 有条件的同学还可以在教师指导下自选一个专题进行深入研究或设计。

1.2.3 基本要求1.2.3.1 排水工程毕业设计的要求(1) 完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。

污水处理厂毕业设计。带CAD图纸及相关资料。

污水处理厂毕业设计。带CAD图纸及相关资料。

辽宁省WF市排水工程规划及污水处理厂设计第一章设计任务与内容1.1 前言在我国城市和工业飞速发展的今天，污水排放量与日俱增。

据统计，我国城市污水年排放量达400多亿立方米，现已有一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂，更多的城市和工业企业在规划、筹划和设计污水处理厂。

但这些污水处理厂几乎全在近100个大城市中。

近几十年来，污水处理技术无论在理论研究方面还是在应用方面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘,AB法工艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长足的进步和应用。

这些新工艺、新技术已成为水污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。

不应回避，我国水资源严重短缺，我国人均水资源为世界人均水资源的四分之一，在我国北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。

城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。

这就是我国污水事业面临的现实。

作为给水排水工程专业的学生，就更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，成为跨世纪的工程技术人才，将我国的污水处理技术达到世界领先水平。

1.2 设计说明1.2.1 设计题目辽宁省WF市排水工程规划及污水处理厂设计1.2.2 设计任务与内容(1) 排水管网规划设计，含两个以上的方案比较；(2) 污水泵站工艺设计，含部分工艺施工图设计；(3) 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；(4) 污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；(5) 排水管网与污水处理厂的工程概算；(6) 有条件的同学还可以在教师指导下自选一个专题进行深入研究或设计。

1.2.3 基本要求1.2.3.1 排水工程毕业设计的要求(1) 完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。

排水工程毕业设计指导书

排水工程毕业设计指导书

城镇排水工程毕业设计指导书山东建筑大学市政与环境工程学院2012.3城镇排水工程毕业设计指导书一、毕业设计的目的和性质毕业设计是高等工科院校培养专业技术人才的最后、最重要的一个实践教学环节,是学生学习、实践成果的全面总结,是学生综合素质与工程实践能力培养效果的全面检验。

通过毕业设计,使学生掌握专业工程设计的内容、步骤和技巧,学会综合运用给水排水工程学科的基本理论、基本知识和基本技能,能够运用计算机知识进行设计计算和绘图,能够独立翻译外文资料,为毕业后的专业工作奠定必要的基础。

根据专业培养目标要求,排水工程毕业设计一般应包括城镇排水管网设计和污水处理厂设计,毕业设计总体应达到扩初设计阶段,部分内容应达到施工图设计阶段。

二、城镇排水工程毕业设计步骤1.城镇污水管网设计一般步骤(1)了解和熟悉城镇概况,合理确定排水体制;(2)进行污水管道布置和定线,确定泵站及污水处理厂位置;(3)进行污水管网的水力计算;(4)绘制污水管网系统平面图和污水主干管纵断面图。

2.城镇污水处理厂设计一般步骤(1)分析研究污水水质的预测资料,确定污水处理厂工艺流程;(2)进行处理构筑物型式的选择;(3)进行各处理构筑物的设计计算;(4)确定污水处理厂的附属构筑物和建筑物;(5)进行污水处理厂的平面布置;(6)进行水头损失计算,确定污水处理厂的高程布置;(7)绘图。

最后进行设计计算过程的汇总,完成排水工程投资估算,编制设计说明书。

三、城镇排水工程毕业设计要点与说明1.排水系统布置按照分流制排水体制布置排水管道系统。

排水区域一般根据地形按分水线划分,地形平坦的地区按一定的服务面积划分,使每根干管合理分担排水面积,尽量减少管道的埋深,少设或不设中途泵站,使污水以最短的距离自流排出。

确定污水管道布置形式,主干管、干管、街道支管的位置和流向,并确定中途泵站、总泵站、污水处理厂及出水口位置。

在一般情况下,城市地形多倾向水体,可将主干管沿河敷设,干管垂直于等高线布置,尽量设在集水线上。

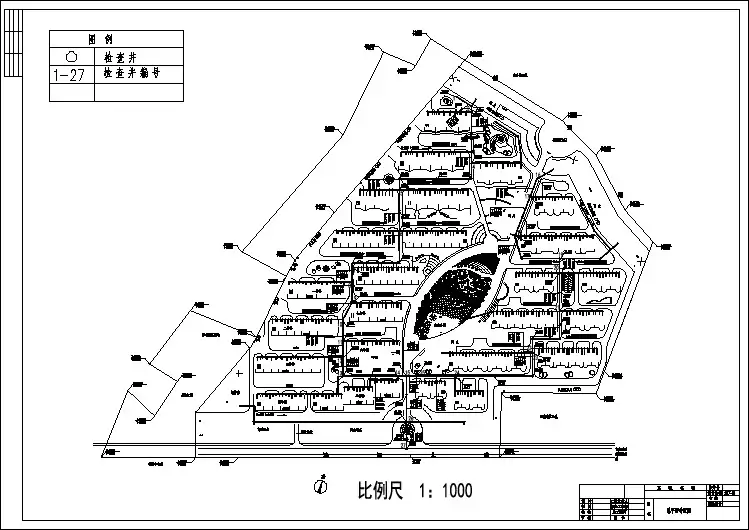

污水处理厂平面管道的布置图

污水处理厂平面管道的布置图

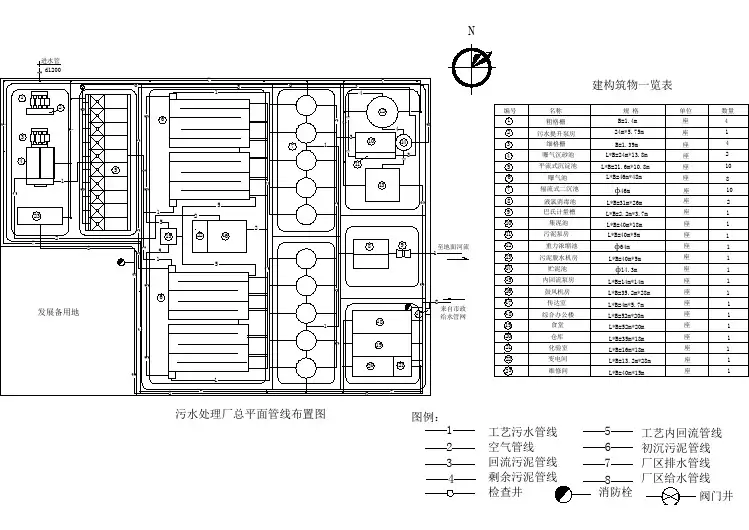

1}2}3}4}2}3}发展备用地}5}6}5}1}2}2}6}1}6}7}2}1}0}1}1}1}4}1}3}1}2}1}0}2}9}1}8}1}8}9}编号}名称}规 格}单位}数量}1}2}3}4}5}6}7}8}9}0}1}1}1}2}1}3}1}4}1}5}1}6}1}7}1}8}1}9}1}0}2}2}1}2}2}2}3}粗格栅}污水提升泵房}细格栅}曝气}巴氏计量槽}集泥池}污泥泵房}重力浓缩池}污泥脱水机房}贮泥池}内回流泵房}鼓风机房}传达室}综合办公楼}食堂}仓库}化验室}变电间}维修间}B=1.4m}{\fSimSun|b0|i0|c134|p2B=1.39m}L*B=24m*13.8m}L*B=21.6m*10.8m}L*B=46m*48m}\H1.25x\H1.25xL*B=31m*26m}L*B=2.2m*3.7m}L*B=40m*18m}L*B=40m*5m}L*B=40m*5m}L*B=14m*14m}L*B=35.2m*28m}L*B=4m*5.7m}L*B=52m*20m}L*B=52m*20m}L*B=35m*18m}L*B=16m*18m}L*B=13.2m*28m}L*B=40m*15m}\H1.25x座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}座}4}1}4}2}10}8}10}2}1}1}1}1}1}1}1}1}1}1}1}1}1}1}1}污水处理厂总平面管线布置图}建构筑物一览表}N}进水管}1}d1200}7}7}7}2}2}1}8}8}8}8}6}6}6}6}6}7}7}7}7}7}7}8}8}7}1}8}1}1}1}1}1}1}1}1}2}2}2}2}3}3}3}3}3}3}3}3}3}3}3}1}至地面河流}8}来自市政给水管网}4}4}4}4}4}5}5}5}5}5}5}5}5}图例：\P 工艺污水管线\P 空气管线\P 回流污泥管线\P 剩余污泥管线\P 检查井 消防栓}1}2}3}4}5}6}7}8}工艺内回流管线\P初沉污泥管线\P厂区排水管线\P厂区给水管线}阀门井}

污水处理厂毕业设计带CAD图纸及相关资料

污水处理厂毕业设计带CAD图纸及相关资料

污⽔处理⼚毕业设计带CAD图纸及相关资料辽宁省WF市排⽔⼯程规划及污⽔处理⼚设计第⼀章设计任务与内容前⾔在我国城市和⼯业飞速发展的今天，污⽔排放量与⽇俱增。

据统计，我国城市污⽔年排放量达400多亿⽴⽅⽶，现已有⼀批城市兴建了污⽔处理⼚，⼀⼤批⼯业企业建设了⼯业废⽔处理⼚，更多的城市和⼯业企业在规划、筹划和设计污⽔处理⼚。

但这些污⽔处理⼚⼏乎全在近100个⼤城市中。

近⼏⼗年来，污⽔处理技术⽆论在理论研究⽅⾯还是在应⽤⽅⾯，都取得了⼀定的进步，新⼯艺、新技术⼤量涌现，氧化沟系统和⾼效低耗的污⽔处理技术，如各种类型的稳定塘,AB法⼯艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长⾜的进步和应⽤。

这些新⼯艺、新技术已成为⽔污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，⼴泛、深⼊地开展了这些课题的科学研究⼯作，取得了⼀批令⼈瞩⽬的研究成果。

不应回避，我国⽔资源严重短缺，我国⼈均⽔资源为世界⼈均⽔资源的四分之⼀，在我国北⽅⼀些城市⼈民⽣活⽔平的提⾼和⼯农业⽣产的发展已受到⽔资源不⾜的制约。

城市污⽔和⼯业废⽔回⽤，以城市污⽔作为第⼆⽔源的趋势，不久将成为必然。

这就是我国污⽔事业⾯临的现实。

作为给⽔排⽔⼯程专业的学⽣，就更应该深刻地了解这种形势，掌握并发展污⽔处理的新⼯艺、新技术，成为跨世纪的⼯程技术⼈才，将我国的污⽔处理技术达到世界领先⽔平。

设计说明1.2.1 设计题⽬辽宁省WF市排⽔⼯程规划及污⽔处理⼚设计1.2.2 设计任务与内容(1) 排⽔管⽹规划设计，含两个以上的⽅案⽐较；(2) 污⽔泵站⼯艺设计，含部分⼯艺施⼯图设计；(3) 污⽔处理⼯艺设计，含部分单体构筑物的⼯艺施⼯图设计；(4) 污泥⽔处理⼯艺设计，含部分单体构筑物的⼯艺施⼯图设计；(5) 排⽔管⽹与污⽔处理⼚的⼯程概算；(6) 有条件的同学还可以在教师指导下⾃选⼀个专题进⾏深⼊研究或设计。

(完整word版)城市污水管网设计说明书

(完整word版)城市污水管网设计说明书

1 设计任务及要求1.设计的原始资料（1）城市总体规划图一张（2）城市各区的人口密度与排水量标准：街坊人口密度：250人/公顷；排水量标准：140 L/(人•d)（3）城市或工厂位于华北地区。

（4）沿总干管的地下土壤为砂质粘土，平均地下水位在地表以下3.0m 。

（5）污水处理厂的地下土壤为砂质粘土，平均地下水位在地表以下3.0m 。

（6）工业企业的排水情况第一工业企业A，分3班工作，生产污水的日排水量1000 m3/d，最大班排水量为500m3/班，工人总数为600人，最大班为300人。

COD800mg/L，BOD5为350mg/L，SS300mg/L。

第二工业企业B分2班工作，生产污水的日排水量为1500m3/d，最大班排水量为900m3/班，工人总数1000人，最大班为600人，COD为600mg/L，BOD5为300mg/L，SS为250mg/L。

第三企业C分3班工作，生产污水的日排水量为800 m3/d，最大班排水量为800m3/班，工人总数200人，最大班为100人，COD为400mg/L，BOD5为50mg/L，SS为100mg/L。

（7）排入水体的水文资料水体的最小流量5m3/s，相应的水流速度2m/s，污水处理厂排放口上游最小流量时水中溶解氧为4mg/L，排放口处水体的最高水位16.5m，最低水位13.5m，最低水位的河宽10m。

（8）气象资料年平均气温14.2 ℃月平均最低气温-9.7℃月平均最高气温32.1 ℃最高气温42.5℃最低气温-15.4 ℃年平均降雨量685mm温度在－10℃以下为20天相对湿度为54%温度在0℃以下为60天蒸发量冰冻线深44cm 主风向东风（9）污水处理厂出水要求达到GB18918-2002一级B标准。

2．设计工作内容外文资料翻译( 2.5万外文字符);污水流量与水质的计算；说明并论述管路系统布置的理由（包括方案比较）；控制支干管的水力计算；总泵站或区域泵站的计算，压力管路的计算和细部工艺设计；设计中所选用的污水处理之阐述（包括方案比较）；污水处理厂所有污水处理构筑物的工艺计算，以及污水流程与污泥流程的水力计算和高程设计；污水处理厂的指定的处理构筑物之细部工艺设计；预概算与技术经济指标的计算。
