《遥感地质学》课程作业题目：遥感图像岩性及地层解译姓名：杨明珠班级：064131学号：20131002772授课教师：牛瑞卿2016年 5 月23 日遥感图像岩性及地层解译本研究区选择的是贵州省望谟县麻山乡，经纬度范围为122-124E、35-40N，麻山乡位于望谟县东部，始建于1995年，是全县建立最晚的乡。
乡政府所在地和平村距县城约54公里，东邻桑郎镇，南界纳夜镇，西接大观乡，北靠新屯镇和乐旺镇处于“麻山片区”中心区域位置；年平均气温15.1℃，年平均降雨1422毫米，最低海拔742m，最高海拔1484m，平均海拔1160m。
花坪镇位于贵州省遵义市凤冈县东北面，东邻德江、思南两县，南靠石径乡、龙泉镇，西与绥阳镇接壤，北面为德江县，总面积107.2平方公里。
花坪镇以丘陵地貌为主，构成东南与西北高，东北与西南低的地形特点，最高海拔1230米，最低海拔610米，平均海拔909米。
下图为研究区地质图，比例尺为1:20万。
研究区地质图研究遥感图像岩性及地层所使用的是landsat 7的数据，用ENVI所展示的是第7、4、3波段的RGB影像，如下图：放大来看可以看见左上角有一个呈椭圆形的区域，在影像上粗糙，层理不明显，在强烈切割地区，地形崎岖，分水岭尖，而上部为浑圆状，有时像碳酸盐岩形成的连座峰林，节理数量少而明显，植被分布不均，地面水系不发育。
由遥感图像的目视解译可以看出这片区域发育为粘土砾岩，特征明显，由该地区的矿产分布特征来看为高岭土矿，详细图像如下图：在图中可以看出颗粒状的粗糙形态，高岭土是一种非金属矿产，是一种以高岭石族粘土矿物为主的粘土和粘土岩。
因呈白色而又细腻，又称白云土。
因江西省景德镇高岭村而得名。
其质纯的高岭土呈洁白细腻、松软土状，具有良好的可塑性和耐火性等理化性质。
自然界中高岭土所包含的矿物主要分为粘土矿物和非粘土矿物。
其中粘土矿物主要包含高岭石族矿物和少量的蒙脱石、云母和绿泥石；非粘土矿物主要包含长石、石英和招的水化物，还有一些铁矿物如赤铁矿、菱铁矿、褐铁矿等、钛矿物如金红石等和有机质如植物纤维等。

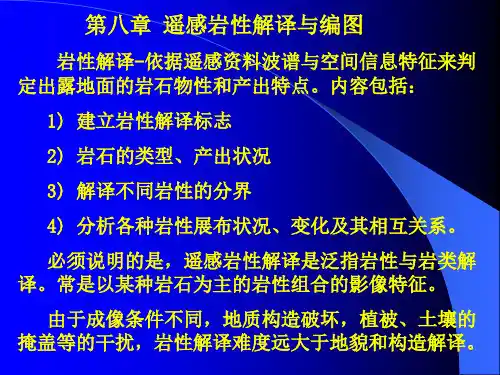

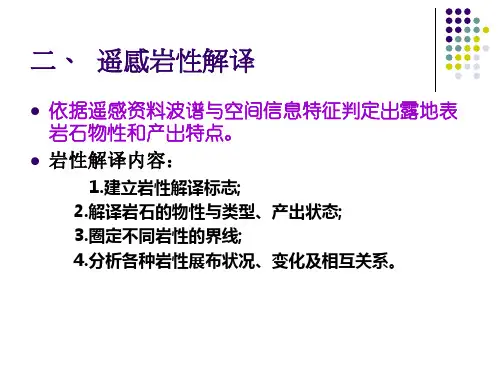

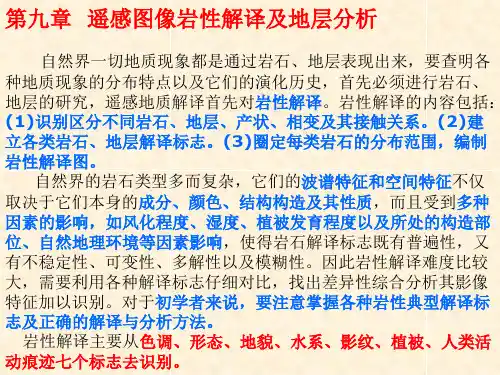

第七章.遥感图像岩性解译及地层分析第七章遥感图像岩性解译及地层分析⼀、影响岩性影像特征的主要因素（⼀）岩⽯成分和结构构造因素（⼆）岩⽯的物理化学性质因素1、岩⽯的颜⾊2、岩⽯的可溶性和粗糙度3、岩⽯的湿度4、岩⽯的透⽔性5、岩⽯抗侵蚀性（三）岩⽯所处的⾃然地理环境（四）地形和⽔系类型因素（五）植被和表⼟覆盖情况①灰岩、⽩云岩风化后，残留的粘⼟层较薄，且重酸性，植物不甚发育②砂岩风化后形成砂⼟，多⽣长灌⽊和针树③页岩风化后形成粘⼟，植被发育，有利于阔叶树⽣长④基性、超基性岩浆岩⼟壤贫瘠，加之含有较多的稀有元素，植被⼀般不发育⑤中酸性岩浆岩风化后形成亚粘⼟或粘⼟，⼟壤肥沃，植物茂盛⼆、沉积岩的解译（⼀）沉积岩的波谱特征及其⾊调特征对于沉积岩的波谱特征,岩⽯的矿物成分和岩⽯风化⾯的颜⾊是最关键的因素。
⼀般情况下，以浅⾊矿物为主，岩⽯风化⾯颜⾊较浅的岩⽯，其反射率偏⾼，⾊调较浅；以暗⾊和杂⾊矿物成分为主，三价铁胶结物较多，岩⽯风化⾯颜⾊较深的岩⽯，其反射率偏低，⾊调较深。
（⼆）沉积岩的图形特征沉积岩的主要构造特征是成层性，具有层理，因⽽在各种遥感图像上，普遍呈现为条带状、条纹状。
即为深浅不同的⾊调、⽔系、地貌的直线形－曲线形的相似（平⾏）形条带。
（三）沉积岩岩性解译三、岩浆岩的解译（⼀）岩浆岩的波谱特征及其⾊调特征超基性、基性、中性和酸性岩浆岩岩⽯的波谱特征有明显规律可循。
超基性基性中性中酸性酸性碱性暗⾊矿物多少浅⾊矿物少多岩⽯反射率低⾼像⽚上⾊调深浅⿊⾊深灰灰浅灰灰⽩⽩（⼆）岩浆岩的图形特征侵⼊体的形态，主要有圆形、椭圆形、环形、似长⽅形、团块形、透镜状、串珠状、分枝状、不规则块状、脉状等。
时代较新的⽕⼭岩，由于⽕⼭机构保存⽐较完整，它们往往以醒⽬的图形：锥形、⾆形、放射状、环状、桌状和平台状等类型展现在图像上。
熔岩⾯上还可见到绳状流动构造和纵向、横向冷却裂沟。
（三）岩浆岩岩性解译四、变质岩的解译（⼀）变质岩的波谱特征及其⾊调特征⼀般情况下，正变质岩的波谱特征和⾊调特征与岩浆岩相近，副变质岩的波谱特征和⾊调特征与沉积岩和部分⽕⼭岩接近。
1. 水系密度水系密度指一定围各级水道的数量或相邻两条同级水道之间的间隔。
定性的将水系密度分为密度大(密集)、中等、小(稀疏)三级(图5－3)．水系的密度与岩石的透水性能有关，透水性好的岩石如砂岩、砾岩、片麻岩等分布区，地表径流不发育，形成密度小的水系；透水性差的岩石如泥岩、页岩、粘土分布区，地表径流发育，水道密集，形成密度大的水系；透水性介于上述两者之间的岩石区，发育中等密度的水系。
因此根据水亲密度的分析可解译不同的岩石类型。
水系密度指一定范围内各级水道的数量或相邻两条同级水道之间的间隔。
定性的将水系密度分为密度大(密集)、中等、小(稀疏)三级2．水系类型水系类型指水系在平面上的展布图形，水系的类型很多(图4—5)。
定性描述通常以水系平面图形的形象命名。
下面介绍几种常见的水系类型。
（1）树枝状水系是最常见的水系类型图形呈树枝状，各级水道与沟谷自由发展无明显方向性，主、支流多以锐角汇合，平面形状如树枝分叉。
这种类型的水系往往发育在岩性均一、岩层产状平缓、构造简单的地区。
在砂岩、砾岩、花岗岩、片麻岩分布区常形成稀疏的树枝状水系，在泥岩、页岩、黄土分布区常形成密集的树枝状水系。
树枝状水系中有一些特征性水系。
①钳状沟头树枝状水系：平面形状为树枝状，但一级冲沟成对出现，沟头向对弯曲，在其交汇处形成虎钳状称为钳状沟头树枝状水系，这种水系形式多见于酸性侵入岩发育区及我国南方中新代砂砾岩分布区。
其成因是节理发育的块状岩石经风化侵蚀而成的。
②羽毛状树枝状水系：总体呈树枝状，但一级或二级水道发育，平行排列与主沟呈锐角或近直角相交，平面形状类似于鸟的羽毛，故称羽毛状树枝状水系。
在黄土高原发育此类型水系，在泥质含量很高的粉砂岩、片麻岩分布区亦可形成此类型水系。
当支沟与主沟近于直角相交时又可称为梳状水系。
③蠕虫状树枝状水系：水系总体呈树枝状，一级支谷分布较均匀且弯曲形似蠕虫，故称蠕虫状树枝状水系。
我国西南地区二迭系峨嵋玄武岩分布区发育此类型水系。
《遥感地质学》课程作业题目:遥感图像岩性及地层解译姓名：杨明珠班级：064131学号：20131002772授课教师:牛瑞卿2016年 5 月 23 日遥感图像岩性及地层解译本研究区选择的是贵州省望谟县麻山乡，经纬度范围为122—124E、35—40N，麻山乡位于望谟县东部,始建于1995年，是全县建立最晚的乡。
乡政府所在地和平村距县城约54公里，东邻桑郎镇，南界纳夜镇，西接大观乡，北靠新屯镇和乐旺镇处于“麻山片区”中心区域位置；年平均气温15。
1℃,年平均降雨1422毫米，最低海拔742m，最高海拔1484m，平均海拔1160m.花坪镇位于贵州省遵义市凤冈县东北面,东邻德江、思南两县，南靠石径乡、龙泉镇，西与绥阳镇接壤，北面为德江县，总面积107。
2平方公里。
花坪镇以丘陵地貌为主，构成东南与西北高,东北与西南低的地形特点，最高海拔1230米,最低海拔610米，平均海拔909米。
下图为研究区地质图,比例尺为1：20万。
研究区地质图研究遥感图像岩性及地层所使用的是landsat 7的数据，用ENVI所展示的是第7、4、3波段的RGB影像,如下图：放大来看可以看见左上角有一个呈椭圆形的区域，在影像上粗糙，层理不明显，在强烈切割地区，地形崎岖，分水岭尖,而上部为浑圆状，有时像碳酸盐岩形成的连座峰林,节理数量少而明显，植被分布不均，地面水系不发育。
由遥感图像的目视解译可以看出这片区域发育为粘土砾岩，特征明显，由该地区的矿产分布特征来看为高岭土矿，详细图像如下图：在图中可以看出颗粒状的粗糙形态，高岭土是一种非金属矿产，是一种以高岭石族粘土矿物为主的粘土和粘土岩。
因呈白色而又细腻，又称白云土。
因江西省景德镇高岭村而得名。
其质纯的高岭土呈洁白细腻、松软土状,具有良好的可塑性和耐火性等理化性质.自然界中高岭土所包含的矿物主要分为粘土矿物和非粘土矿物.其中粘土矿物主要包含高岭石族矿物和少量的蒙脱石、云母和绿泥石;非粘土矿物主要包含长石、石英和招的水化物,还有一些铁矿物如赤铁矿、菱铁矿、褐铁矿等、钛矿物如金红石等和有机质如植物纤维等。
目的要求1．观察典型沉积岩影像特征；2．初步体会岩性解译基本原理；3．初步掌握碎屑岩、粘土岩、碳酸盐岩的解译标志及南北方各类沉积岩影像特征的异同；4．熟悉遥感地层单位的分层原则，掌握建立遥感地层解译标志的方法；5．练习解译地质图的编绘方法。
二．实习资料１．全色黑白航空像片立体像对(组)H-99/100/101；I-299/300２．单张全色黑白航片H-102；H-29；H-33３．MSS5、MSS7贵阳幅（483）；长治幅（305）三．实习用品1．油性彩色墨水笔2．透明聚脂薄膜3．放大镜4．反光立体镜四．实习内容与说明沉积岩在遥感图像上以条带或条纹的影纹呈现。
沉积岩图像特征往往与岩石的结构、构造和成份密切相关。
在流水作用下岩石常形成不同类型的水系，如格子状，树枝状水系等。
在地形上形成一些独特的地貌形态，如单面山，方山，岩层三角面等，因此在遥感图像上解译沉积岩比较容易。
（一）沉积岩图像的主要解译标志沉积岩主要解译标志表（二）沉积岩图像特征分析不同的岩石由于颜色、成分、结构构造等差异，形成不同的影像特征，如沉积岩的胶结物，铁质色调深，钙质色调浅。
但当沉积岩遭受强烈风化时，可产生褪色，使色调变浅。
沉积岩的颗粒大小、均匀性，裂隙和透水性的发育程度，直接影响沉积岩的水系类型和疏密程度，当沉积岩受构造变动时往往出现异常水系。
沉积岩在地形上经受风化剥蚀形成高低起伏的山地，坚硬的岩石呈山脊或山顶，较软的岩石呈山的鞍部。
例如砾岩，粒度租，较易风化，透水性好，层理不发育。
在图像上显示出水系稀疏，树干状水系，地形起伏不平。
影像上条带不发育。
石英砂岩，粒度细，抗风化较强，透水性较好，层理发育，在图像上显示出水系较密集，锯齿状山脊，影像上有明显的条纹条带。
页岩，颗粒细，抗风化弱，透水性差，层理发育，在遥感图像上地形低缓，水系密集，条纹影像明显。
（三）遥感图像岩性地层分析岩性地层分析是在沉积岩岩石类型和构造解译基础之上，根据工作任务和遥感图像上标志显示程度，对工作区内出露的岩层影像进行分析对比和划分或归并，确定影像地层单位，建立各单位解泽标志和标志层，并分析各单位的接触关系，构造变形特点，纵向、横向岩性岩相变化规律，建立相对地层层序和时代。
实习五岩浆岩、变质岩与角度不整合解译一、目的要求1．观察典型岩浆岩影像特征2．初步掌握侵入岩、喷出岩和脉岩的解译标志3．了解变质岩的基本影像特征4．认识地层角度不整合接触关系的解译标志二、实习资料1．全色黑白航空像片立体像对岩浆岩：H-55/56; H-151/152；H-103/104变质岩：H-63/64；H-109/1002．单张全色黑白航片岩浆岩：H-21; H-32;变质岩与角度不整合：H-1863．MSS5、MSS7岩浆岩：天池幅（171）变质岩：五台幅（238）变质岩与角度不整合：榕江幅（484）三、实习用品1．油性彩色墨水笔2．透明聚脂薄膜3．放大镜4．反光立体镜四、实习内容与说明㈠．遥感图像岩浆岩的主要解译标志岩浆岩遥感图像解译标志表岩浆岩在遥感图像上也是十分醒目的，它常以不同形状的环状构造或放射状水系呈现。
一般岩浆岩出露地表其影像清晰，常以地形形态特征和水系特征显示，未出露地表的岩浆岩以色调、水系和微地貌间接显示。
岩浆岩的成分，结构和产出的位置直接影响到岩浆岩的图像特征。
除岩石的抗风化剥蚀能力的强弱外，岩石的裂隙发育程度等对岩浆岩图像特征都有影响。
解译时通过色调可以了解岩浆岩的性质，一般酸性侵入体呈浅色，基性侵入体呈深色。
根据水系分布特征，密度和地形形态特征分析岩体出露范围，岩体特性和展布规律等。
解译时要注意岩体的侵入产状，特别在航空像片上注意岩浆岩侵入接触关系，有否蚀变带，控制岩浆活动的断裂构造等。
从卫星图像上注意岩浆岩的形态特征、空间展布规律以及不同期次岩浆岩的相互关系等。
岩浆岩图像特征分析：1．H-21航片为我国甘肃北山地区海西期花岗岩侵入中上元古宙变质岩系中。
中上元古宙由变质碎屑岩夹片岩，大理岩和少量的中基性火山岩以及硅镁质灰岩夹碎屑岩大理岩等组成。
海西期花岗岩色调呈浅灰—灰白色，水系稀疏，树枝状水系，地形平缓，其形态似卵形，岩体被北东向扭性断裂切割，图像上线性平直，其北东部岩体边缘有明显的错动现象，“X”节理明显。
目的要求1．观察典型沉积岩影像特征；2．初步体会岩性解译基本原理；3．初步掌握碎屑岩、粘土岩、碳酸盐岩的解译标志及南北方各类沉积岩影像特征的异同；4．熟悉遥感地层单位的分层原则，掌握建立遥感地层解译标志的方法；5．练习解译地质图的编绘方法。
二．实习资料１．全色黑白航空像片立体像对(组)H-99/100/101；I-299/300２．单张全色黑白航片H-102；H-29；H-33３．MSS5、MSS7贵阳幅（483）；长治幅（305）三．实习用品1．油性彩色墨水笔2．透明聚脂薄膜3．放大镜4．反光立体镜四．实习内容与说明沉积岩在遥感图像上以条带或条纹的影纹呈现。
沉积岩图像特征往往与岩石的结构、构造和成份密切相关。
在流水作用下岩石常形成不同类型的水系，如格子状，树枝状水系等。
在地形上形成一些独特的地貌形态，如单面山，方山，岩层三角面等，因此在遥感图像上解译沉积岩比较容易。
（一）沉积岩图像的主要解译标志沉积岩主要解译标志表（二）沉积岩图像特征分析不同的岩石由于颜色、成分、结构构造等差异，形成不同的影像特征，如沉积岩的胶结物，铁质色调深，钙质色调浅。
但当沉积岩遭受强烈风化时，可产生褪色，使色调变浅。
沉积岩的颗粒大小、均匀性，裂隙和透水性的发育程度，直接影响沉积岩的水系类型和疏密程度，当沉积岩受构造变动时往往出现异常水系。
沉积岩在地形上经受风化剥蚀形成高低起伏的山地，坚硬的岩石呈山脊或山顶，较软的岩石呈山的鞍部。
例如砾岩，粒度租，较易风化，透水性好，层理不发育。
在图像上显示出水系稀疏，树干状水系，地形起伏不平。
影像上条带不发育。
石英砂岩，粒度细，抗风化较强，透水性较好，层理发育，在图像上显示出水系较密集，锯齿状山脊，影像上有明显的条纹条带。
页岩，颗粒细，抗风化弱，透水性差，层理发育，在遥感图像上地形低缓，水系密集，条纹影像明显。
（三）遥感图像岩性地层分析岩性地层分析是在沉积岩岩石类型和构造解译基础之上，根据工作任务和遥感图像上标志显示程度，对工作区内出露的岩层影像进行分析对比和划分或归并，确定影像地层单位，建立各单位解泽标志和标志层，并分析各单位的接触关系，构造变形特点，纵向、横向岩性岩相变化规律，建立相对地层层序和时代。
1．确定影像地层单位，应注意岩性组合特征，岩层出露的宽度，根据成图精度的要求和影像的显示程度，将解译出的岩性层组合对比分析，详细划分或归并，建立可行的影像地层单位。
2．建立影像地层单位解译标志是在总结出各影像地层单位的色调、地形、水系等方面特征的标志及变化规律的基础上进行的，特别注意各单位上下层位分层标志和具有特征标志的层位。
3．解译和分析陆相地层时特别注意同一影像地层单位，由于岩性、岩相的变化而引起标志的改变，总结这种变化规律。
石地层解泽时应注意几个问题：第一，要注意解译区的地理位置和气候环境而形成一些特殊的地形或地貌。
第二，解译区的大地构造位置和所处的构造部位及古地理环境。
第三，风化剥蚀或植被掩盖程度和人类改造的影响等。
1．H-99/100/101（1：3.5万）四川东嘉陵江温塘峡背斜。
由T3x长石石英砂岩等构成背斜核部，地形上呈中高山，山脊线与背斜轴一致，呈深灰色调，由侏罗系砂岩、钙质泥岩、泥灰岩及页岩等组成背斜两翼及向斜核，呈浅灰——灰白色调，具花斑状图案。
背斜东南翼产状陡，西北翼产状缓，呈单面山地形，岩层三角面清楚。
一条先成河横切背斜而过，穿过T3x时呈峡谷，进入侏罗系时骤然加宽，T3及J之岩性参见H—102。
２．I-299/300 I—14—8—299，300 新疆东部某地。
1：1.5万全色黑白航空像片北部及中部为下侏罗统砂质泥岩、碳质泥岩夹煤层(黑色调)；南部是中侏罗统杂色砂岩及砂质页岩，在像片上呈深浅相间的色调条带，层理清晰，可以判断岩层的产状，岩层表面，由于风化侵蚀，冲沟较发育，呈树枝状，冲沟间的小山脊多呈尖棱状，河流及支沟中的松散沉积物，受煤及碳质岩石影响，色调较深。
２９９片中部房屋北侧沟内有一采煤的平巷，洞口前有废石堆。
3．H-102四川盆地T一J地层组成一个背斜褶皱。
核部为T1f飞仙关组，位于像片中央部分。
两翼分别为T1f—T2b,T3x,J1-2,J31,J32，比例尺1：3万。
由上而下描述如下；J32：为暗紫红色泥岩、砂质泥岩夹浅褐黄色、黄灰色砂岩互居，位于背斜两翼形成低丘，砂岩层成陡坎，线状排列，泥岩呈斑剥扇形组成阶梯状缓坡。
J31：紫红、棕红色泥岩与黄褐色砂岩互层，顶部见一黄绿色页岩(标准层)。
影像特征同上。
J1—2可分为三个旋回，下部为薄层—中层状石英砂岩间夹杂色泥岩。
介壳石灰岩；中部为紫红色含钙质泥岩、浅灰色淡水石灰岩(标准层)；上部为黄绿色页岩、砂质页岩间夹薄层石英砂岩。
此套岩层以中部紫红色泥岩与淡水灰岩在照片上反映最明显，呈浅色调。
尤以灰岩复以少量植被，易于识别．地貌上多组成背斜两翼次一级的单面山。
T3x:须家河组，浅灰—深灰褐色长石石英砂岩夹煤糸地层按煤系与砂岩的纵向组合可划分为三个旋回，由于砂岩含水，植物茂盛，多复以松杉之类植物，在照片上呈深色调．在地貌上由于耐风化，于背斜两翼形成平行排列单面山地形。
T1j—T2b:嘉陵江组—巴东组，浅灰—白灰色灰岩为主，间夹白云质灰岩、白云岩等，组成背斜核部的侵蚀槽谷地形。
T1f：飞仙关组，暗紫红色页岩夹浅灰色鲕状灰岩。
页岩在像片上呈浅灰色调。
因抗风化力较强，形成背斜核部的垄岗地形。
4．H-29、H-33 （1：4万水城幅）H—29、H—33是贵州某地航空像片，在影像上地层柱状图表明它是由砂岩、粉砂岩、粘土岩和碳酸盐组成，岩性主要特征如下：T3(香溪群)泥岩、砂页岩。
T2f(法郎组)灰白—浅灰色含燧石团块的灰岩及白云岩。
两套岩性影像标志为定向性很强的山脊，山脊形态呈半浑圆状，较为陡峻。
T2g(关岭组)：上部为浅灰白色白云岩；中部浅灰—深灰色灰岩夹泥质灰岩、白云岩；下部黄、黄绿、暗紫色页岩夹泥质灰岩。
航片上呈灰白—浅灰色调，地形低缓、零碎，有溶蚀残丘，页岩层中细条纹发育。
T1yn(永宁镇组)：以灰色灰岩为主，夹泥灰岩及杂色页岩。
图像上为灰白—淡灰色，地形低缓，岩层条纹不明显。
T1f(飞仙关组)：为杂色粉砂岩，泥岩夹砂岩及少量灰岩。
暗灰色调，尖棱状山脊，“V”形冲沟发育。
P2l+P2d(龙潭组，大隆组)：主要岩性为黄灰色砂岩，含砾砂岩、粉砂岩、泥灰岩夹煤层。
图像上以灰白—淡灰色调为主，负地形，因多耕田而呈花斑状影纹。
P2β(峨嵋玄武岩)：深灰色拉斑玄武岩、角砾熔岩、火山集块岩、角砾岩及凝灰岩。
图像为灰色调较均匀，山脊尖棱状直线状连续性好。
P1m(茅口组)：为深灰、浅灰色灰岩夹燧石灰岩及燧石层，图像上呈浅灰、灰色调。
P1q2(栖霞组上段)：深灰—浅灰色灰岩夹白云质灰岩，泥灰岩，图像上呈均匀浅灰色调，溶蚀峰林较发育。
P1q2(栖霞组下段)：为灰白、黄褐色石英砂岩，砂质页岩，黑色灰质页岩及煤层，成层性好。
图便上地势低缓、负地形，细条纹条带影纹发育。
C3mp(马平群)：为浅灰色灰岩、夹瘤状灰岩。
C2hl(黄龙群)：上部为浅灰色灰岩、泥质灰岩及鲕状灰岩。
下部为白云岩。
C1b(摆佐组)：灰白色灰岩、白云质灰岩及白云岩。
以上三组地层在图像上影像特征相似，均以较明显的岩溶峰林地貌景观为主要标志。
5．MSS5、MSS7 贵阳幅（483）1：100万图像上不同影纹图案显示出不同的岩性：泥盆系(D):以石英砂岩、粉砂岩、泥岩为主夹灰岩、白云岩，受两组节理控制形成菱形块状山体。
石炭系(C)下部以燧石灰岩、硅质灰岩为主夹砂页岩，色调浅，岩溶不发育；上部以生物碎屑灰岩为主，色调深，植被发育，岩溶峰林地貌发育，在影像上呈花生壳状影纹。
二叠系(P)：由灰岩、硅质灰岩、页岩、泥岩夹煤层互层组成，中灰色调，影像上呈条带状影纹。
三叠系(T)：岩相变化较大，在像幅南部及西南部以砂岩、粉砂岩、泥岩为主，色调呈灰色，水系发育，山脊呈“之”形尖棱状，在图像南部有不规则块状地形，色调浅，它是中三叠系藻礁白云岩和灰岩，发育岩溶地貌。
6．MSS5、MSS7 长治幅（305）1：100万图像中部及北部由C2—T1的砂岩、粉砂岩、泥岩及页岩互层组成，除C2地层色调稍浅呈浅灰色调外，P及T1地层色调均较深，其上植被(森林）发育，树枝状水系，冲沟密集，影纹细赋而均匀。
图像西南与东北部，局部为长城系(Ch)石英砂岩、安山岩及少量页岩、灰岩，其中石英砂岩的地貌较特殊，平行状和栉状水系，冲沟不发育、形成粗栅状图案。
图像东部、南部及西北部由C—O2灰岩、白云岩夹多层砂岩及页岩组成、岩溶作用微弱，其影像特征与碎屑岩相似，水系发育，呈树枝状和羽状，纹形比C2—T2略显粗糙。
图像显示有—个轴向NEE—SWW，枢纽向南扬起的向斜，核部由C2—T1地层组成，向斜内部发育NE向、NNE向和NW向线性断裂和隐伏断裂。
五．实习作业（课内完成）根据H-29；H-33上的影像地层柱和地质资料，任选其中一幅，划分影像地层单位，编绘岩性解译图，总结各地层单位解译标志。
注：①规范化作图（图名、图例、比例尺、图廓）；②像片上覆盖透明聚脂薄膜。
用油性墨水笔在透明聚脂薄膜上勾绘界线，完成后用脱脂棉蘸酒精擦净。
切勿用油性墨水笔直接在像片上勾绘!③解译成果转绘于描图纸上，交实习指导教师。
